Двускатная крыша дома своими руками. Как рассчитать угол

Двускатная крыша дома своими руками. Как рассчитать угол

Наклон ската применяется при расчетах элементов стропильной системы. Он определяется в градусах или процентах, поэтому нужно провести некоторые математические действия.

Двускатная крыша в разрезе представляет собой равнобедренный треугольник (если скаты одинаковые). Ее условно можно разделить на 2 прямоугольных треугольника. Одна из сторон Н — высота до уровня конька, другая L — половина пролета дома. Они измеряются по готовым стенам и фронтону. Требуется рассчитать длину стропила B, которую можно найти исходя из тригонометрических формул.

Тангенс угла ската относительно горизонтали:

tgα= H/L

По таблице Брадиса или помощью с инженерного калькулятора находим соответствующее значение угла в градусах. Например, высота крыши 3 м, ширина дома 9 м, половина пролета 9/2=4,5 м.

tgα=3/4,5=0,6667

Этому тангенсу соответствует угол 34°, то есть крыша имеет средний уклон. Можно использовать функцию косинуса и посчитать длину стропила как B= L / соs 34° = 4,5/0,829=5,42 м.

Также информация об угле наклона нужна, чтобы сориентироваться в кровельных материалах.

Для расчета длины стропил ( и проверки) можно воспользоваться вторым способом — теоремой Пифагора:

B²=H²+L²= 9+20,25=29,25, откуда B =√29,25=5,41 м — длина стропила (без свеса).

Чтобы исключить попадание осадков на стены, нужно добавить не менее 40 см для свеса. Получаем для своего здания минимальную длину стропил 5,81 м при угле наклона ската 34°. Для удобства можно принять B=6 м, чему соответствует стандартная доска.

Источник: https://dachadesign.info/stati/dvuskatnaya-krysha-doma-svoimi-rukami-kak-rasschitat-ugol

Двускатная крыша чертеж. Порядок расчета двухскатной крыши

• Шаг 1 . Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
• Шаг 2 . Выберите способ отрисовки чертежей – цветные, черно-белые.
• Шаг 3 . Укажите тип кровельного материала – жесткий, мягкий^{( влияет на тип обрешетки – разреженная или сплошная, соответственно )}.
• Шаг 4 . Введите параметры крыши – высота^{( от мауэрлата до вершины стропильной системы )}, свес карнизный, свес фронтонный (выпуск).
• Шаг 5 ( опционально ). Устанавливать ли дополнительно стропила на краю кровли, с внешней стороны стены.
• Шаг 6 . Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
• Шаг 7 . Параметры бруса для мауэрлата – ширина, толщина.
• Шаг 8 . Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами^{( рекомендации ниже )}.
• Шаг 9 . Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
• Шаг 10 . Укажите толщину контробрешетки в горизонтальной проекции^{( в вертикальной всегда 5 см )}.
• Шаг 11 ( опционально ). Укажите параметры разреженной обрешетки^{( в случае выбора жесткой кровли )}– ширина и толщина доски, расстояние между элементами.
• Шаг 12 ( опционально ). Укажите параметры сплошной обрешетки^{( в случае выбора мягкой кровли )}– ширина, длина, толщина листа ОСП.
• Шаг 13 . Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
• Шаг 14 . Проверка введённых значений и начало расчета двухскатной крыши с помощью кнопки « Рассчитать ».

Двускатная крыша одноэтажного дома. Небольшой одноэтажный дом с двускатной кровлей

Широким полем деятельности для предоставления проектов одноэтажного дома с двускатной крышей являются застройки садовых товариществ. Для временного проживания не требуется большая квадратура жилой площади и сравнительно недорогие проекты этих домов пользуются вполне заслуженным спросом, как оптимальный вариант решения проблемы.

Одноэтажный дом с двускатной крышей Источник ek-dom.com

Представленный типовой вариант обладает минимальным количеством дополнительной площади, но весьма уютен. Одноэтажная постройка запроектирована на монолитном ленточном фундаменте:

• с большим чердачным пространством;
• с наружными и внутренними несущими стенами из ячеисто-бетонных блоков и утеплением минераловатой ;
• перегородками из пустотелого керамического кирпича;
• с кровельными перекрытиями из деревянных балок , предназначенными под метеллочерепицу.

Загородный дом с простой крышей и террасой

Достаточно непродолжительным летом в регионах России лучше всего наслаждаться в уюте крытых дополнительных пристроек своего дома. Варианты проектов одноэтажного дома с двускатной крышей и террасой предлагают весьма комфортные планировки с оригинальным архитектурным решением.

Одноэтажный дом с террасой и двускатной крышей Источник cusok.rumebas.ru.net

В подавляющем большинстве проектировка одноэтажного дома с прилегающей террасой включает второй выход из кухонного помещения, что создает дополнительные удобства. Расположение террасы одноэтажного строения, как правило, планируется с «глухой» стороны дома, противоположной главному въезду.

Каркасный дом с использованием канадских технологий

Применение в пригородных постройках проектов каркасных домов с крышами из двух скатов дает не только красивый внешний вид, но и обеспечивает надежность с весьма короткими сроками строительства. Материальные затраты на такое жилье существенно ниже уровня расходов на типовую постройку из другого материала.

Каркасный небольшой одноэтажный дом с мансардой Источник ooogidrostroy.ru

Высококачественное сырье, входящее в составляющие материалы и использование современной технологии, позволяет сэкономить энергоресурсы и сократить время постройки даже в самых сложных проектах.

Еще один проект каркасного дома Источник stroylider-nn.ru

Продолжительность монтажных работ по возведению двускатной крыши также краткосрочна, а на выборе материала кровельного настила можно значительно сэкономить.

Ломаная мансардная крыша

Такой вариант как ломаная мансардная конструкция вызывает некоторое расхождение мнений в целесообразности ее использования.

Ломаная конструкция двускатной крыши мансардного этажа Источник blues-dev.ru

Она достаточно сложна в разработке проектов и сооружении, однако, при грамотном инженерно-строительном решении, преимущества такого строения не вызывают сомнений:

• образование дополнительного этажного помещения с жилыми комнатами;
• уменьшенная нагрузка на конструкцию во время зимних снегопадов;
• возможность творческих решений с созданием террасовых площадок и небольших лоджий или балконов, которые придадут дому некую индивидуальность.

Монтажный вариант работ проходит поэтапно, часть которого проводится на земле. Заказ и выбор кровельных материалов происходит по желанию заказчика и почти не ограничен.

Источник: https://dachadesign.info/stati/fasady-domov-s-dvuhskatnoy-kryshey-osobennosti-ustroystva-dvuhskatnoy-kryshi

Двускатная крыша с навесом. Преимущества и недостатки

Устойчивость стен и прочность фундамента, изящество замысла оформителей могут доставить радость только в одном случае – когда сверху «не капает». Технологи и инженеры приложили массу усилий, изобрели множество вариантов кровли. Но по соотношению плюсов и минусов на одном из первых мест все равно оказывается классическая пара скатов. Это две поверхности, размещенные под углом и имеющие точки опоры на несущих стенах. Применение двускатной кровли одинаково хорошо и для торгового павильона, и для загородного коттеджа, и для рядового навеса над автомобилем или входом в дом.

С подобной крыши практически моментально утекают вниз дождевые осадки. Снег не задерживается на ней. И даже ветер не сможет обнажить нижележащие части кровельного пирога бытовок, сараев, хозблоков.

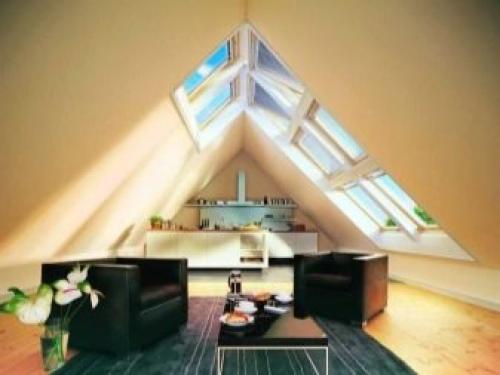

Внизу может располагаться комфортный чердак или даже полноценная жилая мансарда со значительными по площади комнатами. Потребители могут выбрать различные исполнения, видоизменять длину скатов и крутизну каждого из них.

Дачные постройки снабжаются двускатными кровлями чаще всего не только ввиду их устойчивости к погодным условиям и комфортабельности. Антивандальные свойства таких конструкций тоже выгодно выделяют их на фоне прочих. Недостатки обнаруживаются только при сооружении мансард. Обязательно приходится оборудовать слуховые окна и усиливать стропила. Но даже с учетом этих проблем все равно именно этот формат можно считать универсальным типом кровли.

Двускатная крыша. как сделать легко и просто. Как обойтись без сложных расчетов?

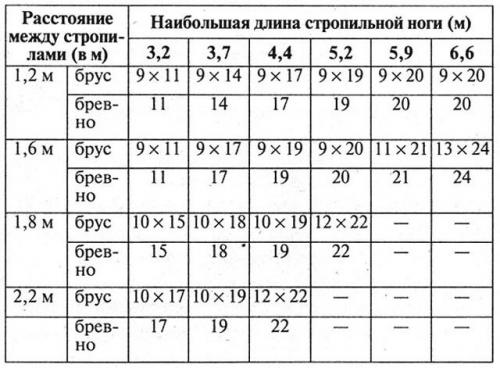

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. У прораба будет необходимая документация с четким расчетом нагрузок на 1 м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7 м, а для монтажа металлочерепицы и профлиста допустимо 1,5 — 2 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропил согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двускатной крыши , который возможно вам поможет при строительстве.

Как сделать двухскатную крышу на старом доме. Как составить проект будущей крыши?

Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать. И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе. Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.

Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок.

Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.

Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.

Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°.

Важно максимально точно рассчитать общую нагрузку будущей крыши, которая будет состоять из постоянной, куда входит вес стропильной системы и кровельного покрытия, и временной – ветровой и снеговой.

От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:

Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».

А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.

Чем больше стоек, подкосов и схваток – тем больше у всей стропильной системы стойкости и стабильности.

Если у вас есть подозрения или даже точный подсчет, что простая конструкция крыши не выдержит будущие нагрузки, сделайте для нее дополнительные элементы усиления. Такая профилактика никогда не повредит, зато избавит от многих проблем. Заметим, что особенно обидно, когда проваливается крыша гаража – прямо на автомобиль. Да и для жилого дома такие проблемы – не в радость.

Усиливают жесткость стропильной конструкции подкосы, дополнительные прогоны и опорные стойки. Подкосы призваны уменьшать пролет стропильных ног. Угол их наклона к горизонтали обычно составляет не менее 45°.

А прогон – это горизонтальная балка, которая располагается параллельно коньку и закрепляется на вертикальных стойках. Подробнее на

А теперь о понятии чердака. Если вы строите крышу бани или небольшого хозяйского помещения, ее можно делать по самой упрощенной технологии – поставили стропила, соединили в коньке и накрыли листами рубероида. А вот для крыши жилого дома, где важна вентиляции, таким принципом не обойтись. Здесь уже будут минимум три уровня:

1. Верхний или первый уровень стропил – около 200 мм.
2. Средний всегда равняется по высоте вспомогательных стропил.
3. Третий – уже на обрез стены.

Так удобно укладывать утеплитель, ведь крыша жилого дома отличается тем, что вверх поднимается тепло и при отсутствии теплоизоляции кровельное покрытие постоянно нагревается.

Итог: зимой снег подтаивает и сползает вниз, замерзая и накапливаясь еще больше у холодного карниза. Проблем от этого немало: и длинные опасные сосульки, и забитая водосточная система, и постепенное разрушение всей кровли. Решайте сами!

Итак, а теперь самое время продумать опорные основания для будущих стропил, которые также необходимо заранее подготовить и от которых будут зависеть многие параметры самой крыши. Так, стропила делят на наслонные, висячие и гибридные.

Висячие стропила обычно – удел небольших и легких крыш, расстояние между опорами которых не превышает 6 метров. А вот в зданиях с несущей средней стеной или дополнительными опорами для крепости крыши устраивают наслонные стропила. Или же вот такой комбинированный вариант:

Еще одно отличие в том, что висячая стропильная система заставляет работать мауэрлат на сжатие, а наслонная – на срез. Но главная задача и наслонных, и висячих стропил – максимально равномерно передать нагрузки всей крыши на стены и фундамент.

Двускатная крыша с разными скатами. Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Крыша дома своими руками: пошаговая инструкция. Расчет крыши дома

Перед тем, как делать крышу дома, необходимо выполнить расчеты всех конструктивных элементов, выполнить проектирование крыши дома. Оптимальным вариантом будет полноценное вычисление каждого показателя, но на практике это требуется редко.

Проще всего будет взять стандартные величины сечения элементов крыши, особенно если речь идет о типовой постройке:

• Мауэрлат – 150х150 мм;
• Стойки – 100х150 или 150х150 мм (точное значение зависит от сечения стропил);
• Подкосы – 100х150 или 50х150 (определяется индивидуально в зависимости от того, насколько удобно будет соединять подкосы со стропилами);
• Затяжки – 50х150 мм;
• Прогоны – 200х200 мм;
• Накладки – от 32 до 50 мм.

Точный расчет высоты и сечения выполняется исключительно для стропильных ног с учетом следующих параметров:

• Материал, используемый для кровли;
• Уровень атмосферных осадков в регионе (обычно для расчета принимаются значения, полученные в зимнее время);
• Шаг стропил;
• Пролет.

В принципе, расчет крыши дома своими руками можно выполнять не очень точно, до приблизительных значений – но в таком случае нужно добавить к результатам хотя бы небольшой запас прочности. Чтобы окончательно упростить процесс расчетов, можно воспользоваться онлайн-калькулятором или специальными таблицами стандартных значений.

Если мы делаем крышу дома своими руками, то зачастую приходится монтировать еще и утеплительный материал. В таком случае высота стропильных ног будет зависеть от толщины утеплителя. Монтаж теплоизоляционного слоя должен быть выполнен таким образом, чтобы материал располагался ниже несущих балок. Используя в качестве утеплителя минвату, стоит учесть, что ей требуется небольшой зазор, через который будет осуществляться вентиляция конструкции. Этот зазор можно просто оставить, если стропила достаточно высоки, или же смонтировать контробрешетку.
