Двускатная крыша гаража с разными скатами. Плюсы и минусы

Двухскатная кровля гаража – конструкция, использующая для опоры внешние ограждения конструкции (стены). Плоскости крыши соединяются на высшей точке кровли – коньке. Геометрически основание и два ската кровли формируют равнобедренный треугольник .

Это перекрытие гаража имеет несколько положительных качеств:

Упрощается отвод водяных масс и снега. Наклон улучшает отвод воды, что снижает нагрузку на кровлю, и необходимость убирать снег с кровли появляется нечасто. В регионах с сильными снегопадами зимой двухскатная кровля – лучшая из конструкций гаража, способных противостоять снеговой нагрузке.
Статьёй экономии станет отказ от использования наёмных строительных бригад – домашний мастер способен самостоятельно построить двухскатную кровлю на своем гараже.
Форма этой крыши снижает потери тепла в обогреваемых гаражах. Это наиболее энергоэффективная конструкция для перекрытия хозяйственных построек.
Двухскатная кровля даёт возможность легко организовать место хранения инструментов и других вещей в чердачном помещении.
Можно увеличить высоту потолка.

Учтите! Постройка с двухскатной кровлей, внешне смотрится как самостоятельное здание, в отличие от конструкций с одним скатом. Его можно разместить не только рядом с домом – красивый гараж с двухскатной кровлей хорошо выглядит в любом месте.

Основной недостаток стандартной двухскатной кровли – много деталей из древесины, которым нужна качественная обработка антисептическими составами и антипиренами (средства против горения). Кроме того, наклонная конструкция распирает стены, поэтому для гаражей со слабыми стенами она не подойдёт.

Двускатная крыша гаража: плюсы и минусы

Двухскатная кровля гаража – это конструкция, использующая для опоры внешние ограждения конструкции (стены). Плоскости крыши соединяются на высшей точке кровли – коньке. Геометрически основание и два ската кровли формируют равнобедренный треугольник.

Плюсы:

Учтите! Постройка с двухскатной кровлей, внешне смотрится как самостоятельное здание, в отличие от конструкций с одним скатом. Его можно разместить не только рядом с домом – красивый гараж с двухскатной кровлей хорошо выглядит в любом месте.

Минусы:

Основной недостаток стандартной двухскатной кровли – много деталей из древесины, которым нужна качественная обработка антисептическими составами и антипиренами (средства против горения).
Кроме того, наклонная конструкция распирает стены, поэтому для гаражей со слабыми стенами она не подойдёт.

В целом, двухскатная крыша гаража – это хороший выбор для тех, кто хочет создать функциональное и эстетически привлекательное сооружение. Однако, при выборе этого типа кровли, нужно учитывать и минусы, связанные с обработкой древесины и возможными проблемами с стенами.

Двускатная крыша с разными скатами расчет. Асимметричная двухскатная крыша с разными скатами

Вы только решили построить собственный дом на загородном участке, подыскиваете нестандартный строительный проект? Тогда вам стоит подумать об асимметричной или несимметричной кровле. От стандартной крыши такая конструкция отличается тем, что имеет два ската разной длины или с разным уклоном. Двускатная крыша здания с разными скатами обычно обустраивается при совмещении жилого дома с какой-нибудь дополнительной пристройкой.

Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом , не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций

Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
Более длинный кровельный скат может перекрывать одновременно несколько этажей.
При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Расчет каркаса для несимметричной крыши

При выполнении расчетов двухскатной крыши с разными скатами обязательно принимаются в учет следующие моменты:

масса кровельного материала,
ветровые нагрузки, их преобладающее направление,
климатические условия региона, в котором возведен дом.

Все эти нюансы одновременно создают общие требования к системе стропил:

какой материал лучше использовать для строительства каркаса,
количество, толщина, шаг стропильных ног.

По готовым чертежам двускатной несимметричной кровли можно прочитать, какие элементы необходимы для строительства несущей конструкции:

Мауэрлат — прочная рама, при помощи которой стропила крепятся к зданию.
Прогон коньковый — второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
Стропила — опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
Прогоны боковые — закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Двускатная асимметричная крыша — это смелое решение для загородного дома, обустройства собственного жилья капитальной кровельной конструкцией, предоставляющей возможность максимально эффективно использовать свободное пространство под ней.

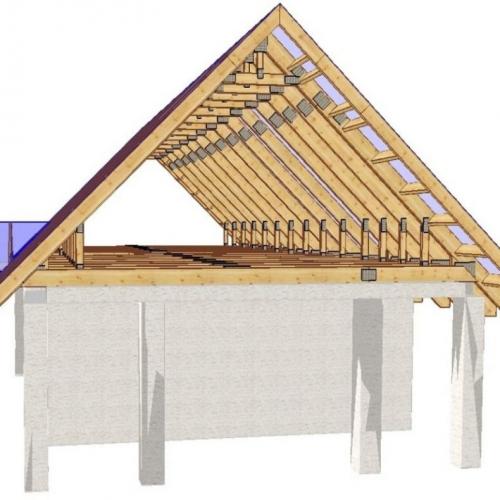

Двускатная крыша чертеж. Двускатная крыша дома: схема сборки стропильной системы своими руками с подробным описанием устройства конструкции, 95 фото

На территории с агрессивным климатом домовладельцы вынуждены опираться на двускатную кровлю. Конструкция не позволяет осадкам скапливаться и вредить целостности материала — они самостоятельно скатываются.

Многим нравится дизайнерское решение с острой вершиной. Но смонтировать такую крышу нелегко. Далее разберёмся с нюансами, чтобы не допустить ошибок в процессе работы.

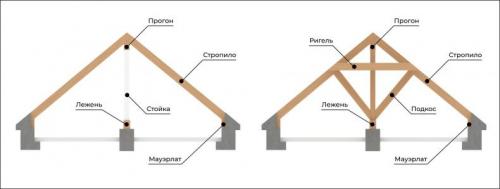

Конструкция двускатной крыши

Базируется на стропильной системе в виде каркаса — удерживается давлением собственного веса, покрытия кровли и воздействия ветра со снегом. Для соединения стропил применяется конёк, обрешётка и прогоны.

Основа конструкции:

По периметру монтируется мауэрлат — доска либо опорный брусок. Это нужно для отвода части нагрузки с кровли на стены;
Стропила либо стропильные ноги представлены наклонными балками. Они монтируются на мауэрлат и соединяются в пределах конька. Важно учитывать шаг не более 0,8 — 2 метра. Точное значение высчитывается в соотношении к предполагаемой нагрузке и размеру сечения балок;
Для разгрузки и обеспечения устойчивости применяют: специальные стойки, подкосы, прогоны, затяжки и ригели. Допускается вертикальное, наклонное или горизонтальное использование, главное, чтобы действительно усиливали конструкцию;
Конёк представлен горизонтальной балкой с размещением в верхней части системы. Он применяется для поддержки стропильных ног;
Мауэрлат дополняется леженью в районе внутренней несущей стены для уменьшения нагрузки в случае формирования слишком большого пролёта;
Чтобы ещё увеличить жесткость конструкции требуется качественная обрешётка или разреженный настил, сплошная плита. Возможны и другие варианты типа гибкой черепицы, главное, чтобы обеспечивалась максимально надёжная укладка кровли.

Двускатная крыша с навесом. Преимущества и недостатки

Устойчивость стен и прочность фундамента, изящество замысла оформителей могут доставить радость только в одном случае – когда сверху «не капает». Технологи и инженеры приложили массу усилий, изобрели множество вариантов кровли. Но по соотношению плюсов и минусов на одном из первых мест все равно оказывается классическая пара скатов. Это две поверхности, размещенные под углом и имеющие точки опоры на несущих стенах. Применение двускатной кровли одинаково хорошо и для торгового павильона, и для загородного коттеджа, и для рядового навеса над автомобилем или входом в дом.

С подобной крыши практически моментально утекают вниз дождевые осадки. Снег не задерживается на ней. И даже ветер не сможет обнажить нижележащие части кровельного пирога бытовок, сараев, хозблоков.

Внизу может располагаться комфортный чердак или даже полноценная жилая мансарда со значительными по площади комнатами. Потребители могут выбрать различные исполнения, видоизменять длину скатов и крутизну каждого из них.

Дачные постройки снабжаются двускатными кровлями чаще всего не только ввиду их устойчивости к погодным условиям и комфортабельности. Антивандальные свойства таких конструкций тоже выгодно выделяют их на фоне прочих. Недостатки обнаруживаются только при сооружении мансард. Обязательно приходится оборудовать слуховые окна и усиливать стропила. Но даже с учетом этих проблем все равно именно этот формат можно считать универсальным типом кровли.

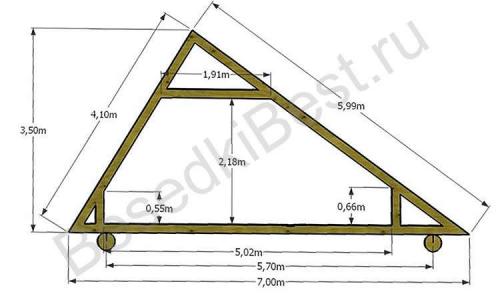

Как соединить разноуровневые крыши. Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

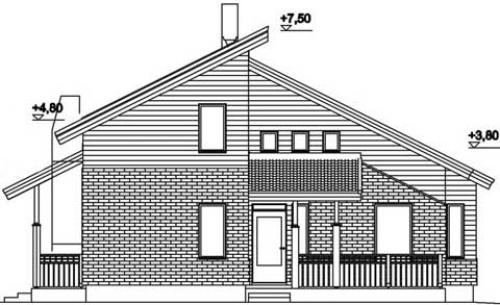

Крыша с неравными скатами. Двухскатная крыша с разными скатами: непростая и оригинальная

Последние десятилетия пятый фасад дома стал привлекать к себе больше внимания, поскольку именно форма крыши выделяет дом из общей массы своих собратьев, придает ему оригинальность. Она способна существенно увеличить площадь дома, предназначенную для жилья, его удобство и функциональность.

Классическая двухскатная крыша – это самое простое конструктивное решение из многоскатных конструкций. Скаты формируют две наклонные плоскости и фронтоны с противоположных сторон. Поскольку совсем необязательно, чтобы их уклоны были равнозначными, значит и длины могут быть различными. Кстати, двухскатная крыша с разными скатами в последнее время стала завоевывать большую популярность.

Два ската, как правило, пересекаются в коньке, который параллелен более длинной стороне здания. Такая простая конструкция позволяет получить дом, имеющий традиционную форму. По сравнению с другими видами крыш , она прекрасно справляется со своими защитными функциями: дождевой воде не препятствуют заломы скатов, нет также у нее ендов – вогнутых углов, которые образуются в местах пересечения разных по высоте сторон, в них обычно собирается снег. Форма торцевых стен дома с щипцовой крышей в верхней части – треугольник, величина угла при вершине которого зависит от наклона скатов.

Основные виды двухскатных крыш: от стандартной до разноуровневой

Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
Асимметричная — имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Конечно, это не единственные виды строений. Они могут быть также разноуровневыми. Скаты у подобных строений заканчиваются на различной высоте, а не сходятся у конька. За счет этого формируется конструкция необычной ломаной формы. Конечно, она под силу только мастеру, да и обходится дороже, но это тот случай, когда результат оправдывает средства.

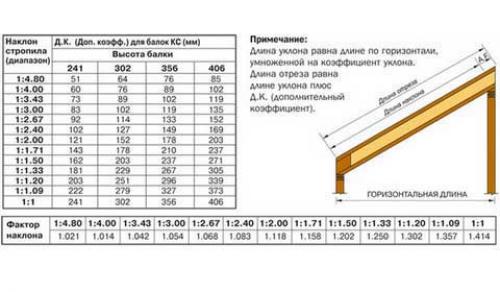

Уклон ската – один из важных параметров

Угол наклона двухскатной крыши может меняться в довольно значительном диапазоне – 11°– 45° и больше. Он зависит от кровельного материала, климатических условий и архитектурных решений. Чем климат теплее и суше, тем крыша может быть более пологой. Чем она круче, тем меньше на ней скапливается снега, а, значит, снеговая нагрузка будет меньше.

При угле наклона в 45° вес снежного покрова вообще можно не учитывать.

План кровли нужно составлять также с учетом ветровой нагрузки. С увеличением уклона давление ветра резко увеличивается, что вынуждает усиливать стропила и обрешетку.

При изменении угла наклона стропил от с 11° до 45° давление ветра увеличивается в 5 раз. Поэтому в регионах с постоянными сильными ветрами рекомендуется делать крышу более пологой.

В случае нестандартного варианта можно также учесть, что двухскатная с разными по высоте сторонами позволяет получить крышу для веранды или оформить над террасой навес .

Угол наклона определяет также выбор материала для кровли. Например, для черепицы — с наибольшей крутизной.

Стропила и вид

Основополагающим элементом стропильной системы являются стропила, которые по форме ската подразделяют на:

Симметричные стропила. Стропильные фермы в этом случае обычно представляют собой равнобедренные треугольники, поэтому противоположные скаты крыши одинаковы по своим геометрическим размерам и углу наклона. Такая конструкция проста в сборке и способна выдерживать высокие нагрузки.

Несимметричные стропила. В этом случае получается двухскатная неравнозначная крыша, стороны которой отличаются как по уклону, так и по размерам. Такие конструкции отличаются необычным и красивым внешним видом.

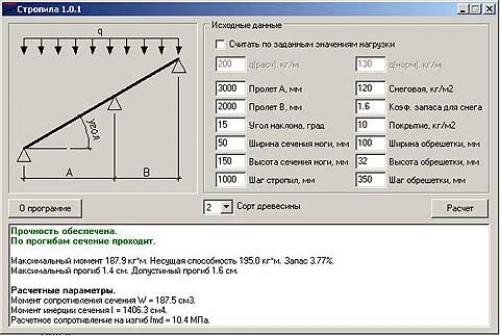

Расчет кровли

Какого бы вида двухскатная крыша ни была, она должна быть прочной и надежной. Поэтому еще на стадии составления проекта должен быть произведен расчет нагрузок на кровлю. В него включают:

определение оптимального шага стропильных систем ,
выбор конструкции и сечения обрешетки.

Несущая способность стропильной конструкции при подсчетах ее шага приравнивается к ожидаемым нагрузкам. Она зависит от материала, использованного при изготовлении стропильной конструкции, а также сечения стропил. При расчете нагрузок всей системы принимается во внимание вес обрешетки и материала для покрытия кровли. В вычисления следует включить также вес материалов для тепло-, паро- и гидроизоляции. Вес определяют на один кв.м поверхности. Все полученные данные используют с запасом прочности – на 10%.

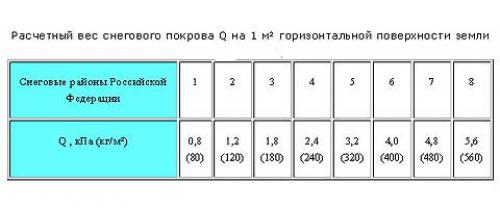

Особое внимание необходимо уделять снеговым и ветровым нагрузкам, характерным для данного региона. Для их расчета используют специальные готовые таблицы и карты, которые были составлены для разных регионов страны. Прописанные в них показатели дождевой и снеговой нагрузки необходимо соотнести с готовящимся проектом.

Источник: https://dekor-i-interer.ru-land.com/stati/dvuhskatnaya-krysha-s-raznymi-skatami-kak-pravilno-soedinit-odnoskatnuyu-kryshu-pristroyki-s

Двускатная крыша со смещенным коньком. Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

Несимметричные крыши . В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
Частично ломаные крыши . Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
Асимметричные крыши . Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
Асимметричные крыши со смещенным центром . На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Источник: https://dekor-i-interer.ru-land.com/stati/dvuhskatnaya-krysha-s-raznymi-skatami-kak-pravilno-soedinit-odnoskatnuyu-kryshu-pristroyki-s

Двускатная крыша в двух уровнях. Специфика и виды двухскатной кровли

Двухскатная крыша — традиционный и доступный вид кровли. В данном случае две наклонные плоскости пересекаются в коньке, который расположен параллельно длинной стороне строения. Несмотря на другие более современные и сложные виды кровли, двухскатная форма остается востребованной и сегодня. Ведь такая конструкция выполняет защитные функции. С такой кровли легко скатывается снег и стекает дождевая вода, не накапливаясь в отдельных участках.

В зависимости от угла наклона двухскатная кровля бывает следующих видов:

Симметричная классическая конструкция предусматривает в основе равнобедренный треугольник и угол наклона в 45 градусов. Она без проблем выдерживает снеговые и дождевые нагрузки, однако не подходит для обустройства мансарды;
Ломаная кровля подходит, чтобы рационально применять пространство на чердаке. В данной конструкции в верхней части скаты пологие, в нижней — имеют резкий наклон. Ломаная крыша требует более сложной стропильной системы;
Несимметричная конструкция тоже позволяет обустроить мансарду, однако пространства для этого остается гораздо меньше. При этом кровля выглядит оригинально и необычно;
Асимметричная кровля характеризуется той же конструкцией, что и классическая симметричная, но при этом конек смещен в сторону, а не располагается по центру. Разноуровневая конструкция позволит использовать крышу в качестве навеса для террасы или веранды.

Угол наклона двухскатной кровли варьируется в пределах 11-45 градусов, но может быть и больше. Чем суше и теплее климат, тем более плоской должна быть крыша. Пологая конструкция рекомендуется для регионов с регулярными сильными ветрами, так как при сильном уклоне давление ветра повышается в пять раз. А для районов с обильным количеством осадков лучше делать больший уклон. Тогда на кровле не будет скапливаться снег и дождевая вода, уменьшится снеговая нагрузка.
