Фундамент из блоков своими руками. Содержание

Фундамент из блоков своими руками. Содержание

Прежде чем приступать к строительству фундамента, нужно выбрать качественные бетонные блоки, ведь именно от этого будет зависеть прочность всей конструкции здания.

1. Самый первый (и самый важный) критерий выбора — это граничная нагрузка, которая будет оказываться на основание будущего строения. Данный показатель для каждого изделия, при условии соблюдения технологического процесса на заводе, имеет свои цифры.
2. Обращаем внимание на показатель морозостойкости блоков. Чем он выше, тем более суровые условия сможет выдержать ваш фундамент.
3. Посмотрите и на наличие в бетоне гранитного щебня, который увеличивает стойкость основы дома к кислой почве.
4. Определитесь с размерами блоков. Так, для строительства небольших объектов (дача, гараж, баня) используют облегченные образцы бетонных блоков, а для более массивных зданий лучше применять крупные изделия, работать с которыми будет гораздо быстрее.

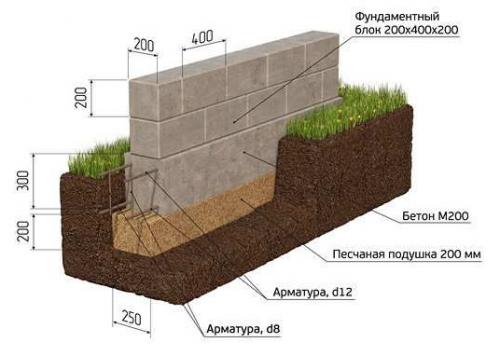

Если вы задались вопросом, как сделать фундамент из блоков, то вам стоит знать и о том, что эти самые блоки бывают двух видов: подушечные и стеновые.

Первые в сечении образуют трапецию, что помогает прилично увеличить их опорную площадь. Такие блоки чаще всего применяют для укладки нижнего ряда фундамента, который будет обеспечивать прочность и максимальную устойчивость всей конструкции. А вторые имеют форму четырехугольника и могут иметь боковые вырезы для более плотной стыковки друг с другом. Их предназначение — формирование подземной и наземной части основы будущего здания.

Таким образом, строительство фундамента из блоков подразумевает под собой использование и стеновых, и подушечных бетонных блоков. Но есть один нюанс, который стоит учесть, чтобы облегчить себе дальнейшую работу — желательно, чтобы блоки имели технологические отверстия и щели для прокладки коммуникаций, иначе вам придется самостоятельно их долбить в бетоне, а это очень проблематично.

Существует три вида таких блоков:

1. ФБП — бетонные блоки П-образной формы
2. ФБВ — блоки с вырезами под инженерные коммуникации
3. ФБС — цельные блоки без отверстий.

Все они имеют достаточно большой вес, поэтому для их транспортировки и укладки потребуется привлечение грузоподъемной техники, что может стать причиной серьезных затрат. Но выход все же есть — можно возвести фундамент из блоков размерами 20*20*40 см, которые предназначены специально для строительства малогабаритных зданий. Подобные изделия изготавливают и из бетона, и из облегченных материалов, например, из керамзитобетона. Такое «легкое» основание без проблем способно выдержать вес бани или одноместного гаража, а также обеспечит прочность конструкции и одновременное ее утепление. К тому же блоки из керамзитобетона стоят значительно дешевле других аналогов, но есть один момент, который нужно обязательно учесть при покупке изделий — это их плотность, которая должна иметь коэффициент не ниже 1500 — 1800 кг/куб.метр. К сожалению, проверить данный показатель «на глаз» невозможно, поэтому единственный совет, который в данном случае можно дать, покупать блоки только в проверенном месте и от надежного производителя.

Фундамент из блоков 20х20х40. Виды блоков и фундаментов

По глубине устройства столбчатые основы разделяют на:

1. Заглубленные — устраиваются на глинистых почвах, на 0,5-1 м глубже уровня промерзания;
2. Мелкозаглубленные — устраиваются на песчаных почвах и скалистых участках в глубину от 04, до 0,7 м.

По технологии фундаменты бывают:

1. Подушечный — трапециевидная форма оснований подушечных блоков увеличивает площадь опоры. Используется для начального ряда ровной подошвы. Этим достигается максимальная устойчивость.
2. Стеновой — это конструкции по типу четырехугольника. Иногда по бокам есть вырезы для стыковки. Используют блоки, подходящие для подземной и наземной части.

По присутствию отверстий блоки делятся:

1. ФБС – без отверстий, цельные;
2. ФБВ – с прорезями для коммуникаций, цельные;
3. ФБП – П-образной формы, пустотелые.

В данном случае, для строительства стоить брать только полнотелый шлакоблок

Для сооружения фундамента легкого строения не используют блоки с пустотами более 25% и наполнителями, понижающими прочность –керамзит, опилки, ракушечник. Для строительства жилого дома нельзя применять пустотелый блок. Требуются столбы без пустот из шлакоблока, товарного бетона. Опасно эксплуатировать под землей пено-, газобетоны. Столбчатый фундамент для дома из пеноблоков может применяться только для временных или сезонных сооружений.

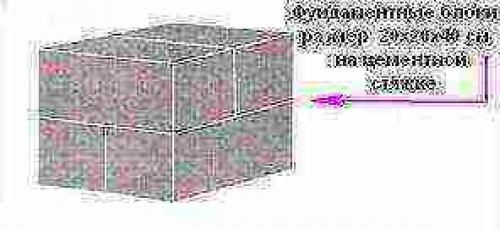

Минимально допустимое сечение для фундаментов столбчатоготипа-40*40 см. Поэтому блоки 20х20х40 см, уложенные вручную в виде квадратов 40х40, подходят идеально для расчетливого строителя.

Блоки выбирают исходя из размеров объекта строительства. Самые крупные весят 1,4 т. Для их применения нужно привлекать технику, что удорожит смету.

По технологии фундамент столбчатый из блоков потребует: песок, цемент, воду, бетономешалку, кельмы, рубероид, брус, блоки, подъемный кран.

Источник: https://360doma.ru/novosti/fundament-pod-blok-bloki-dlya-stolbchatogo-fundamenta

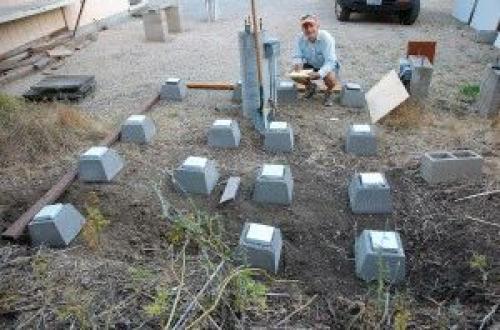

Столбчатый фундамент из блоков своими руками. Расчет расхода материала

Для того чтобы правильно рассчитать расход материала, необходимо воспользоваться математическими формулами. Знания должны быть на минимальном уровне. Формулы подбирать можно самостоятельно в зависимости от вида столбиков. Рассмотрим на примере.

Вам требуется столбчатый фундамент из блоков 20х20х20 см. В качестве материала используется бетон. Тогда площадь сечения равна S=0.002*0.002=0.000004 м2. Следовательно, расход бетона на один столбик будет равна 0,002*0,000004=0,00000008 м3. Для того чтобы определить полный расход бетона необходимо количество столбиков умножить на расход бетона на один столбик.

Также если вы делаете бетонные столбики, то обязательно обратите внимание на то, что их необходимо армировать, для того, чтобы они могли противостоять сжатию и изгибу.

Рассчитать расход арматуры не сложно. Необходимо учитывать параметры самих столбиков в первую очередь. Так для столбиков, высота которых не превышает 1 метр, а диаметр сечения до 20 см достаточно двух прутьев с сечением около 10 – 12 мм. Далее чем больше длина столбика и диаметр сечения, тем большее количество прутьев используется. По горизонтали столбы армируются проволокой сечения 6 мм с гладкой поверхностью на расстоянии 50 – 70 см.

Столбчатый фундамент из блоков имеет массу преимуществ, среди которых можно выделить простоту возведения, с таким видом работ вполне может справиться один человек. Но для того, чтобы все работы были выполнены качественно, необходимо определить четкий алгоритм действий, чтобы все работы проводились поэтапно. Итак, вы выбрали место для постройки, определились с материалом, рассчитали его расход, теперь вам необходимо произвести подготовку места для строительства. Очень важно знать некоторые данные о том, какими параметрами и характеристиками обладает данная местность. К ним относятся такие природные факторы как промерзания почвы, высота грунтовых вод и так далее. Вы, конечно, можете пренебречь данными характеристиками, в этом случае никто вам не сможет гарантировать то, что здание в скором времени не подвергнется разрушениям или вы можете вложить нерационально средства.

Фундамент из блоков плюсы и минусы. Недостатки фундамента из ФБС

Сюжет о недостатках фундамента из блоков ФБС

Существует ряд причин, по которым изготавливать такую конструкцию невыгодно. Она обходится намного дороже, а также требует особого  ухода после установки. Рассмотрим подробнее, что может отпугнуть потребителя.

1. Дороговизна. Заливной ленточный фундамент стоит на 50% дешевле, чем сборный, а свайный на 65% дешевле . Таким образом, вы переплачиваете примерно 900 рублей на 1 м³, что достаточно много при больших объемах работ.
2. Необходимость последующей изоляции материала. Фундамент из фундаментных блоков очень плохо реагирует на влагу, поэтому даже 1 слой изоляции не решит все проблемы. Надо как минимум 2 слоя хорошего битума, чтобы обезопасить ФБС от гниения и разрушения. Это влечет за собой дополнительные затраты.
3. Утепление швов в зимнее время должно проходить с двух сторон. Даже при положительной температуре рекомендуется устанавливать утеплительные материалы по швам, а лучше всего – на весь фундамент, чтобы снизить стрессы на бетон.
4. Сборный фундамент из блоков невозможно установить вручную, поскольку 1 элемент весит около 500 кг (вес варьируется от размеров и марки бетона, из которого он изготовлен). Наем мини-крана в среднем стоит около 2000 рублей в час и это тоже надо записать в расходы.

При хорошем финансировании проекта все эти недостатки являются несущественными, но когда на счету каждая копейка, то такие расходы являются достаточно большими.

Фундамент из блоков 40х20х20. Преимущества блочного основания

К плюсам бетонных блоков 20х20х40 относят:

• Простую технологию кладки. Нет необходимости в опалубке, изделия с таким размером проще выровнять, ошибки практически исключены.
• Меньшую зависимость от погодных условий: сборку фундамента из бетонных блоков желательно провести при плюсовой температуре, но нет необходимости в уплотнении раствора, подогреве при резком похолодании или постоянном увлажнении залитого монолита в жаркую погоду.
• Повышенную прочность и долговечность основания.
• Доступную стоимость блоков для фундамента, низкие затраты на монтаж.
• Высокую точность геометрических форм, что в свою очередь сводит к минимуму расход кладочного раствора и упрощает процесс гидроизоляции и отделки.
• Экологичность и соответствие санитарным нормам.

Следует учесть, что указанные достоинства проявляются лишь при приобретении фундаментных блоков высокого качества. Стеновые или пустотелые изделия подходят лишь для щитовых времянок, специалисты их покупать не советуют.

Мелкозаглубленный столбчатый фундамент из бетонных блоков. Мелкозаглубленный фундамент столбчатый из блоков: технология строительства

Такой тип фундамента можно обоснованно назвать одним из самых простых и быстровозводимых, поскольку даже двое рабочих способны справиться с его возведением за 2 рабочих дня для постройки небольшого (или средних размеров) загородного дома или бани. Этот способ предусматривает использование стеновых изделий ЖБИ. Скоростной способ строительства полностью соответствует по технологии кирпичной кладке

Схема армирования мелкозаглубленного фундамента.

Для начала нужно определить количество столбов. Они должны устанавливаться под каждым из углов дома и в местах стенового пересечения. Далее подсчет производится с тем учетом, что шаг между столбами делается через каждые 2-3 м. Если их устанавливать реже, есть большая вероятность деформации. А если слишком редко, это приведет к увеличению затрат на материалы и труд.

После того как разметка основания выполнена и определен размер столбчатого фундамента, в земле копают углубления под опоры размером 150-300 мм (в зависимости от неровности участка). То есть они могут быть не равно глубокими, здесь ориентируются на то, чтобы верхний уровень установленных целых блоков совпадал между собой. На наклонном участке 1 опора может состоять из 1-2 блоков в высоту, а на противоположной стороне доме — из 5. На ровном участке в высоту обычно устанавливают около 2-3 блоков, а углубления под опору закладывают не более 200 мм.

В углублениях насыпают песчаные подушки высотой 10-15 см, поливают водой, утрамбовывают. Затем заливаются (или устанавливаются) опорные площадки для непосредственной постановки блоков. Площадки под опоры необходимы для увеличения опорной площади, что позволяет повысить несущую способность почвы, следовательно, возводить загородный дом большего веса.

Изготавливают опорные площадки по-разному. Грамотный подход в этом вопросе — заливка опорных площадок с армированием дорожной сеткой в 1 ряд, а еще лучше — арматурой (с d= 10-12 мм). Такие монолитные площадки делают с учетом размеров: 400 на 400, 600 на 600 мм и толщиной 50-70 мм. Это самый надежный вариант, хотя и немного более трудозатратный.

Некоторые строители избегают устройства опорной площадки, сразу устанавливая блоки на песчаную подушку. Такой подход не является правильным. Это связано с тем, что бетонные блоки столбчатого сборного фундамента, не имея под собой твердого основания, смогут начать «гулять», испытав на себе первую серьезную нагрузку. В этой ситуации нужно устанавливать блоки так, чтобы не менее чем из 2-х блоков состоял 1 ряд, последующий — тоже из 2-х, но уже уложенных с перехлестом. То есть в поперечном сечении столб данного типа фундамента должен быть не менее 400 на 400 мм. Таким способом экономится время на устройство опорной площади, но траты лишних средств для покупки дополнительных блоков не избежать.

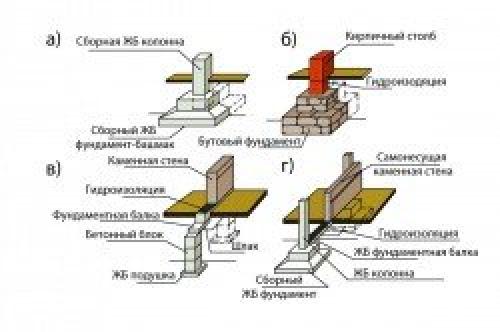

Классификация столбчатых фундаментов.

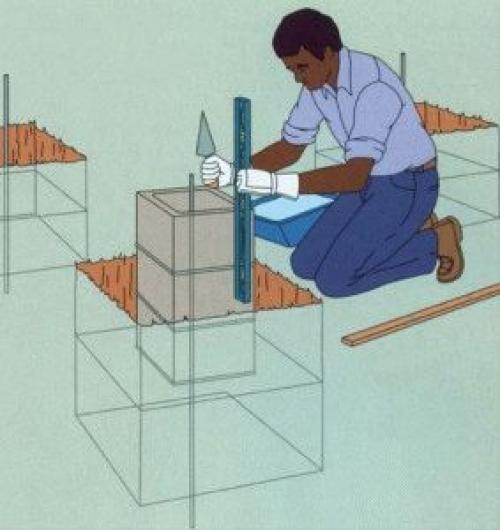

После заливки нижней опоры возводятся бетонные блоки. Самый распространенный размер бетонных блоков 200 на 200 и на 400 мм. При этом блоки выбирают полнотелые, значительно реже используют блоки с небольшими пустотами изнутри.

Зачастую блоки устанавливают и закрепляют между собой с помощью кладочной смеси, что и правильно. Бывают случаи, когда строители не желают готовить кладочный раствор, и предполагают, что блоки и так отлично справятся с задачей выдержать массу дома. Такой подход, действительно, иногда используется, но только в том случае, когда планируется возведение совсем легких конструкций: щитового летнего дома, гаража, бани, бытовки. Цементный раствор должен быть достаточно жесткий, ни в коем случае нельзя разбавлять его во время работы водой. Каждое шовное соединение (8-12 мм) кладки нужно заделывать очень тщательно, затем поверхность столба рекомендуется оштукатурить.

Важно отметить, что сцепление блоков при помощи кладочной смеси является обязательным условием, когда планируется соорудить фундамент из блочных столбов с ростверком.

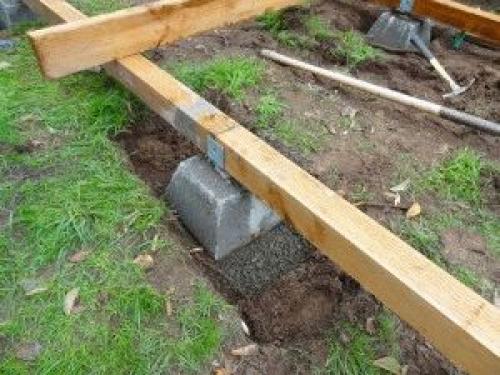

После того как выполнены все столбы основания, каждый столбик сверху накрывают гидроизолирующим материалом, на который уже можно укладывать брус (нижний венец) будущего здания. Затем переходят к строительству самого дома.

Глубина заложения для столбчатого основания неглубокого заложения из блоков принципиально не имеет определяющего значения, поскольку зимой он находится выше ГПГ и при наличии вспучивающихся грунтов опускается и поднимается совместно с домом равномерно, не перекашиваясь.

По этой причине не рекомендуется на участках с уклоном делать фундамент, имеющий разную высоту заложения.

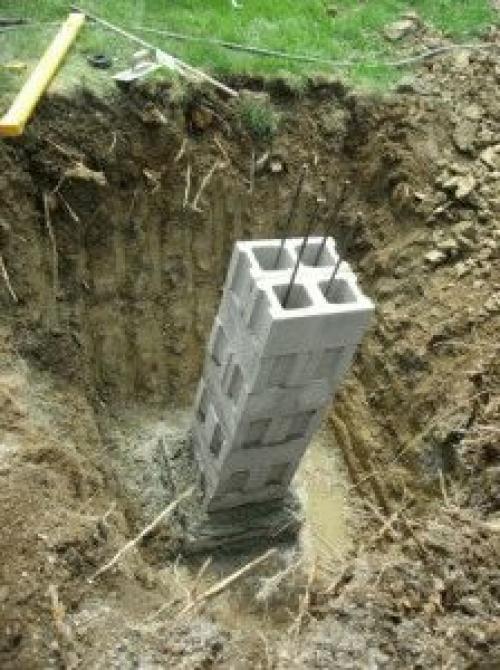

Столбчатый фундамент из блоков ФБС. Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ.



   Устройство столбчатого основания

3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см.



   Подготовка к заливке столбов

7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия .
