Процесс укладки теплого пола рознится в зависимости от выбранного способа монтажа. Если укладку планируется делать в стяжку, то подойдет либо нагревательный кабель, либо нагревательный мат. Если укладку планируется выполнить напод ковролин, плитку или ламинат, то можно использовать инфракрасную пленку или, опять же, нагревательный мат.

Принципиальное устройство системы электрический теплый пол при различных устройствах пола и напольного покрытия приведено в таблице ниже.

	Электрический теплый пол под кафельную плитку на бетонном основании.  1 — Напольное покрытие, кафельная плитка; 2 — Плиточный клей или мастика для монтажа кафельной плитки; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.

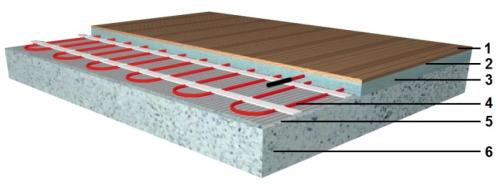

	Электрический теплый пол под деревянное напольное покрытие, ламинат, ковролин.  1 — Деревянный пол, ламинат или ковролин; 2 — Подложка под ламинат; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.

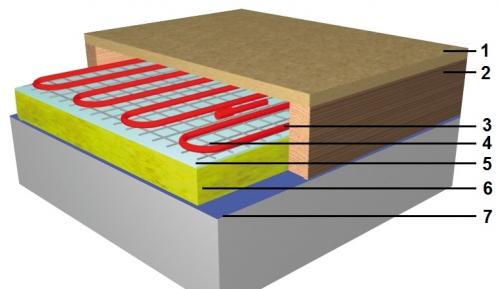

	Электрический теплый пол в деревянных полах на лагах.  1 — Деревянное напольное покрытие; 2 — Лаги деревянного пола; 3 — Нагревательный кабель или нагревательный мат; 4 — Тонкая монтажная сетка; 5 — Изоляция; 6 — Пароизоляция; 7 — Бетонное или деревянное основание.
	Электрический теплый пол паркет или ламинат с использованием системы DEVIcell Dry.  1 — Деревянный пол, ламинат или паркет; 2 — Шумопоглащающая подложка; 3 — Нагревательный кабель; 4 — Панели системы DEVIcell Dry; 5 — Пароизоляция; 6 — Бетонное основание пола.

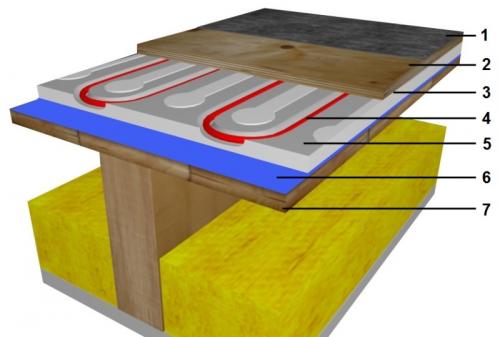

	Электрический теплый пол по существующим деревянным полам.  1 — Линолеум, виниловое или ковровое напольное покрытие; 2 — Щит, распределяющий нагрузку (минимальная толщина 5 мм); 3 — Шумопоглащающая подложка; 4 — Нагревательный кабель; 5 — Панели системы DEVIcell Dry; 6 — Пароизоляция; 7 — Существующая конструкция деревянного пола.

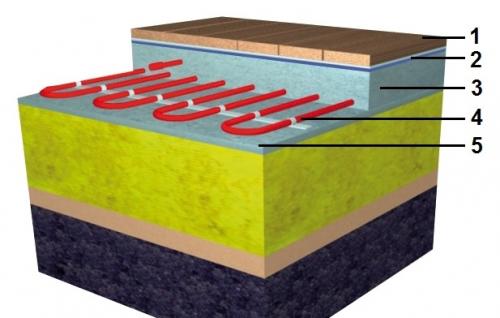

	Электрический теплый пол для организации подогрева бетонного пола толщиной более 3 см.  1 — Напольное покрытие; 2 — Шумопоглащающая подложка, плиточный клей, пароизоляция, в зависимости от типа напольного покрытия; 3 — Бетон или цементная стяжка; 4 — Нагревательный кабель; 5 — Бетонная плита или монтажная сетка.

Монтаж электрического теплого пола под плитку. Выравнивание основания

Для керамической плитки требуется ровное основание. Поверхность под теплый пол должна быть ровной и целостной. При наличии перепадов высот, неровностей, трещин и щелей надо ремонтировать основание и заливать его выравнивающей стяжкой.

Длительное функционирование теплого пола требует армирования стяжки. По периметру необходима установка демпферной ленты, чтобы компенсировать температурные деформации. Лента из вспененного полимера между стеной и стяжкой гасит расширения и закрывает щели между ними.

Удобнее всего монтаж электрического теплого пола под кафельную плитку производить в квартире, где расположены достаточно ровные плиты перекрытия. Выравнивание нужно в индивидуальном доме при наличии внизу грунта. Сначала в нем делается углубление и подсыпается слой песка. На него заливается черновая стяжка толщиной 5-6 см.

Сверху укладывается гидроизолирующая пленка и утеплитель толщиной 5 см и более. Бюджетным вариантом является пенопласт. На нем будет лежать следующий слой стяжки, который следует выровнять под теплый пол и кафель.

Стяжка армируется, если применяется теплый водяной пол. Трубы создают неравномерное давление, что может являться причиной растрескивания нижней стяжки. Надежное армирование достигается с применением сетки диаметром 5-6 мм. Для электрического теплого пола достаточно сетки с диаметром проволоки 2-3 мм. Металл служит еще для выравнивания температуры по поверхности стяжки.

Ошибки при монтаже электрического теплого пола. Электрический теплый пол, как правильно сделать: технология работ

При использовании готовых систем работы начинаются с изучения инструкции производителя, в остальных случаях схема укладки кабеля составляется с учетом его типа, мощности, вида напольного покрытия и поставленных задач. В частности, при планировании использования системы электрообогрева в качестве основного источника тепла мощность элементов подбирается исходя из рекомендуемого диапазона в 160-180 Вт/м², дополнительного – 120-140. Оптимальный шаг укладки кабельных систем в см при этом рассчитывается по формуле (100×S)/L, где S – обогреваемая площадь за минусом мебели и не закрываемых участков, L – длина кабеля, м.

Точный порядок монтажа зависит от вида системы, среди общих этапов выделяют:

• Подготовку отверстия и каналов для терморегулятора, концов элементов нагрева и трубы термодатчика.
• Очистку и выравнивание поверхности пола.
• Настил пенопласта и/или рулонной фольгированной теплоизоляции с обязательной проклейкой швов металлизированной лентой (при заливке бетона концы этих материалов должны заходить на стены)
• Монтаж и закрепление нагревательных секций, датчика температуры и терморегулятора. Схема размещения элементов сохраняется для проверки и упрощения последующей эксплуатации.
• Соединение всех элементов с обязательной проверкой целостности системы и сопротивления отдельных секций и датчика. Все проверяемые значения должны соответствовать заявленным в паспорте данным.
• Заливка полов тонкой стяжкой или монтаж плитки на клей (альтернатива – настил ламината или других напольных покрытий при работе с тонкими термоматами или ИК-пленками).

К проверке и эксплуатации электрических теплых полов приступают после окончательного вывода влаги из стяжки. Система вводится в работу с плавным наращиванием мощности, температура нагрева всех участков должна быть одинаковой.

Монтаж электрического теплого пола под линолеум. Можно ли использовать под линолеум?

Основным останавливающим фактором при решении сделать теплый пол под линолеум является безопасность для здоровья. Этот вид финишного покрытия производится химическим путем. Поэтому под воздействием повышенных температур есть риск выделения вредных испарений. Соответственно, оптимальный режим прогрева — до 27°С . На самом деле, этой температуры вполне достаточно для комфортного дополнительного отопления. А вот в суровые зимы его не хватит для полноценного обогрева жилья.

Существует несколько вариантов линолеума по виду сырья, что является важным фактором при выборе такого покрытия:

• Натуральные – оптимальный вариант использования под систему отопления. Не будут выделять вредных запахов, нейтрально ведут себя под воздействием тепла. Стоимость высокая.
• ПВХ – не лучший вариант. При нагреве может появиться неприятный запах. А вспененный ПВХ будет плохо пропускать тепло. Из этого вида оптимальными будут коммерческие и полукоммерческие варианты.
• Алкидные обладают низкой теплопроводностью.
• Резиновые – редкий вариант, плохо переносит повышенные температуры. Пахнет, оплавляется.
• Нитроцеллюлозные устойчивы к влаге, но хорошо воспламеняются.

Не следует брать линолеум слишком толстый и мягкий, а также на ворсе. Лучшим вариантом будет жесткий и тонкий. Но под такими покрытиями видны все погрешности основания.

Предпочтение следует отдавать известным брендам – это будет гарантом безопасности и качества. У каждого производителя есть линейки с использованием под систему теплого пола. На это указывает специальная маркировка в виде картинок. Поэтому, подбирая финишное покрытие, лучше обратиться к продавцу и уточнить, какой вариант подойдет именно в вашем случае.

При укладке линолеума есть еще один важный нюанс – черновое основание должно быть идеально ровное:

• Не допускается перепад плоскости более 1,5 мм на 2 кв. м.
• Поверхность должна быть чистой, без мусора, выступов, впадин.
• Прочность должна быть на оптимальном уровне. С разрушением основания будет происходить истирание линолеума на этих местах.
• Должно быть также сухим. Если уложить на мокрую поверхность, будет появляться плесень, грибок. Это связано с тем, что линолеум, за исключением натурального, не «дышит».

Поэтому перед установкой финишного покрытия следует тщательно проверить годность чернового основания. И если оно не соответствует требованиям, то его надо подготовить.
