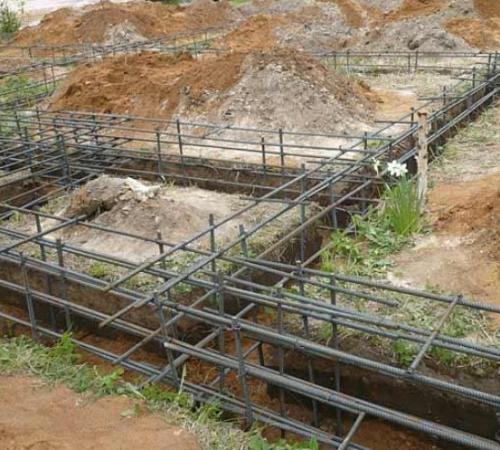

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

1. Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
2. Сварные соединения запрещаются , разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
3. Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
4. Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.

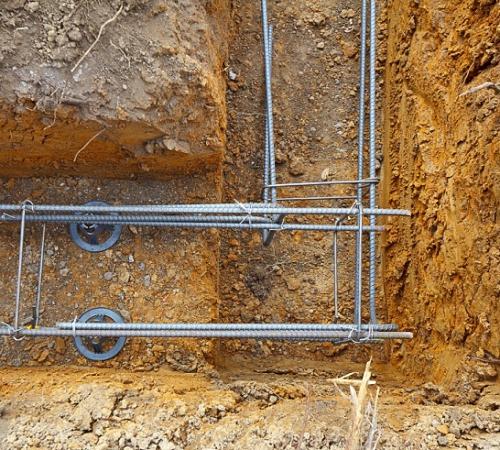

5. Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.

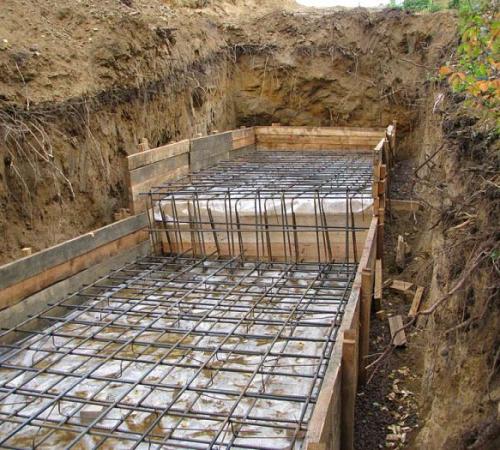

6. Расстояние между поперечинами может быть от 25 до 45 сантиметров , не желательно нарушать этот диапазон при малоэтажном строительстве.
7. Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).

Правила армирования железобетонных конструкций. ФГУП «НИЦ «Строительство»

НИИЖБ им. А.А. Гвоздева

Данное Пособие предназначено для использования при проектировании элементов зданий из монолитного железобетона и восполняет пробел, касающийся их армирования. В нем приведены последние разработки НИИЖБ по эффективным арматурным сталям, таким как стержневая классов А500С и А500СП и поставляемая в мотках, классов А500С и В500С, в том числе промежуточных диаметров, винтовая и канатная арматура.

Предлагаются новая методика расчета зданий на аварийные нагрузки и рекомендации по их проектированию с учетом предотвращения прогрессирующего обрушения.

В приложениях к пособию приводятся конструктивные требования к армированию основных элементов зданий из монолитного железобетона и примеры конструирования армирования этих элементов в реальных проектах.

Одобрено конструкторской секцией НТС НИИЖБ 13 сентября 2007 г.

Утверждено приказом ФГУП «НИЦ «Строительство» от 17 сентября 2007 г. № 181.

Материалы Пособия могут быть использованы как в практическом проектировании монолитных зданий, так и в учебном процессе по строительным специальностям.

Рецензенты: д-р техн. наук, проф. А.С. Залесов и д-р техн. наук, проф. В.А. Клевцов.

Замечания и предложения следует направлять в НИИЖБ - филиал ФГУП «НИЦ «Строительство» (тел. 174-75-09, www . niizhb . ru , Россия, 109428, г. Москва, 2-я Институтская ул., 6).

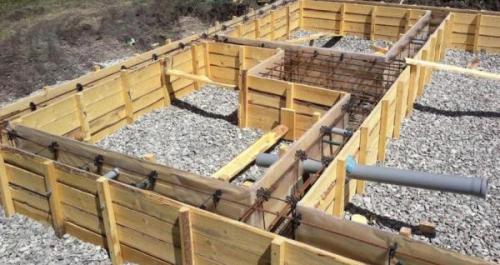

Армирование фундамента одноэтажного дома. Какую арматуру нельзя использовать для фундамента одноэтажного дома

На начальном этапе проведения строительных работ по возведению одноэтажного жилого дома особое внимание следует уделять фундаменту. Ведь именно от его технических характеристик будет зависеть прочность, надежность и долговечность всей конструкции.

При строительстве частных домов чаще всего используется такой вид фундамента, как ленточный. Основным материалом его изготовления служит бетон. Многие люди часто задаются вопросом, который касается того, нужно ли армировать бетонный фундамент и какую арматуру необходимо использовать?

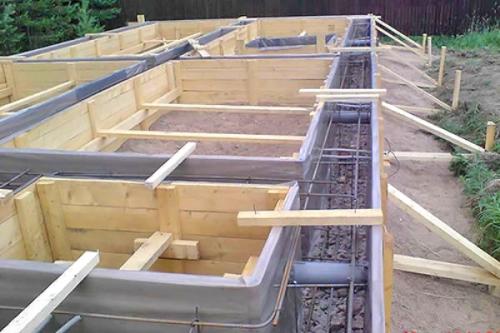

Зачем армировать ленточный фундамент?

Несмотря на свою прочность, бетон не имеет должного уровня стойкости к разрывам. Поэтому бетонный фундамент необходимо дополнительно армировать, что позволит защитить его от растрескивания и появления деформаций.

Арматура прокладывается в нижней и верхней части будущего фундамента и сдерживает его в одном положении, вне зависимости от влияния внешних факторов. Кроме того, специалисты рекомендуют устанавливать и вертикальную арматуру, которая позволит добиться высоких показателей прочности бетонного основания.

Какая арматура подходит для фундамента?

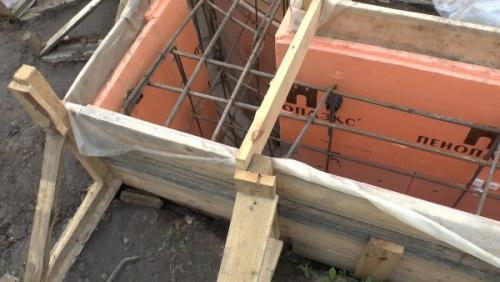

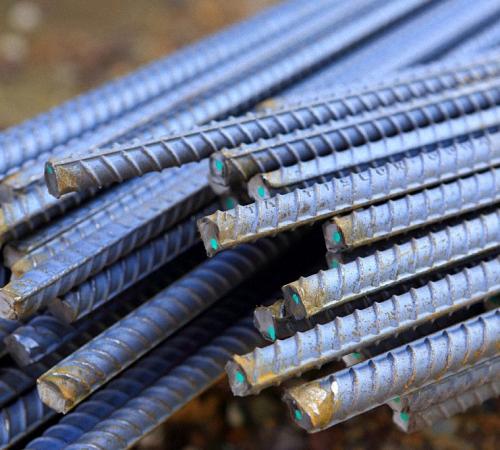

Для армирования бетонного ленточного фундамента подойдут рифленые стальные стержни, произведенные путем горячего катания. Благодаря тому, что их поверхность имеет углубления, они отличаются хорошим уровнем адгезии с бетоном. Что касается вертикальной дополнительной арматуры, то ее роль могут играть стальные стержни с гладкой поверхностью.

Выбор диаметра основной арматуры напрямую зависит от особенностей будущей строительной конструкции и предположительной нагрузки на фундамент. Для одноэтажных строений можно выбрать стальные прутья диаметром 10-14 мм, для более тяжелых конструкций – до 22 мм.

Отдельного внимания заслуживают армирующие профили, изготовленные из стеклопластика. Данный материал не так давно появился на строительном рынке, однако успел завоевать заслуженную популярность. Его главной отличительной чертой является прочность, ничем не уступающая показателям стальной арматуры и небольшой вес, значительно упрощающий процесс проведения работ.

Какую арматуру нельзя использовать для фундамента дома?

Категорически запрещается использовать стальные или стеклопластиковые прутья с гладкой поверхностью в качестве основной арматуры. Они не смогут обеспечить бетонной конструкции ленточного фундамента достаточный уровень прочности на растяжение.
