При монтаже внутренней электросети необходимо выполнить разводку проводов от распределительного щита к потребителям и электроприборам – розеткам, выключателям, осветительным устройствам. Проектные решения должны обеспечить не только оптимальную схему электропроводки, но и исключить риск коротких замыканий, возгораний и пожаров. Поэтому проект электроснабжения дома должен соответствовать следующим действующим нормам:

• В деревянных домах выполняют проводку открытым способом с защитой проводников коробами, гофрированными или простыми трубами. Если предполагается скрытая проводка, то кабель прокладывается в металлической трубе или гофре
• Для коттеджей, выполненных из огнеупорных материалов допустима скрытая проводка с защитой проводов несгораемой оболочкой
• Согласно ПУЭ в подвалах и на чердаках необходимо применять открытую защищенную проводку
• На кухне при открытой прокладке необходимо проектировать исключительно кабельную проводку
• Душевые кабины, ванные комнаты, бани, сауны и другие помещения с повышенной влажностью требуют применения только скрытого метода прокладки проводников

Типовой проект электроснабжения дома так же должен уделять внимание способам внешней электропроводки. Она может осуществляться прокладкой проводов и кабелей по столбам и опорам, по фасадам зданий, а так же под землей.

При этом подземные линии должны быть защищены пластиковыми или ПВХ трубами. А при прокладке по внешним стенам ПУЭ допускает защиту металлической гофрой или трубами с уплотнением и герметизацией от атмосферной влаги.

Закладываемый в проекте электроснабжения уровень защиты уличных электротехнических устройств и приборов освещения должен быть не ниже IP44.

Договор электроснабжения. III. Правила заключения договоров между потребителями (покупателями) и гарантирующими поставщиками и правила их исполнения, включающие существенные условия таких договоров, а также условия договоров, заключаемых потребителями (покупателями) с энергосбытовыми (энергоснабжающими) организациями, производителями электрической энергии (мощности) на розничных рынках

27. Электрическая энергия (мощность) реализуется на розничных рынках на основании следующих видов договоров, обеспечивающих продажу электрической энергии (мощности):

договор энергоснабжения;

договор купли-продажи (поставки) электрической энергии (мощности).

28. По договору энергоснабжения гарантирующий поставщик обязуется осуществлять продажу электрической энергии (мощности), а также самостоятельно или через привлеченных третьих лиц оказывать услуги по передаче электрической энергии и услуги, оказание которых является неотъемлемой частью процесса поставки электрической энергии потребителям, а потребитель (покупатель) обязуется оплачивать приобретаемую электрическую энергию (мощность) и оказанные услуги.

Программа для создания электрических схем в квартире. Программы для черчения электрических схем

sPlan

Одна из наиболее популярных в России программ для черчения электрических принципиальных схем. Для sPlan существует большое количество дополнений и библиотек с Российскими радиоэлементами.

Подробнее

Eagle

Популярное ПО для черчения электрических схем и последующей автотрассировки печатных плат. Есть бесплатная версия с ограничениями.

Подробнее

DipTrace

Система автоматизированного сквозного проектирования электрических схем и разводки печатных плат. ПО состоит из модулей: Schematic (для создания многолистовых многоуровневых схем с встроенным простейшим симулятором) и PCB Layout. Программа полностью на русском языке. Распространение: Freeware (бесплатная с ограничениями) и Shareware (платная)

Подробнее

Kicad

САПР сквозного проектирования, позволяющая создавать профессиональные электрические схемы и разрабатывать для них печатные платы. Редактор eeschema позволяет создавать многолистовые иерархические схемы и проводить их проверку на соответствие электрическим правилам. На русском языке. Бесплатная. Open Source.

Подробнее

TinyCAD

Программа позиционируется как рядовое приложение для черчения и редактирования двумерных иерархических электронных схем самой разной степени сложности. Редактор электрических схем рассчитан на совместную работу со средой проектирования FreePCB . Бесплатная. Open Source.

Подробнее

TARGET 3001!

Мощная CAD-программа для разработки схем и печатных плат. Программа платная от 69 евро. Есть демоверсия с ограничениями.

Подробнее

Fritzing

Простая в работе программа для рисования наглядных электрических схем, заточенная под Arduino-проекты. Программа свободно распространяется и полностью на русском языке.

Подробнее

123D Circuits

Бесплатный онлайн-сервис для проектирования электронных схем и печатных плат, включающий поддержку аппаратно-вычислительной платформы Arduino

Подробнее

XCircuit

Многоплатформенное программное обеспечение, созданное с целью быстрого рисования электрических схем и представления их в векторном формате. Freeware

Подробнее

CADSTAR Express

Бесплатный вариант программного обеспечения CADSTAR – мощного комплекса автоматизированного проектирования от компании Zuken.

Подробнее

Designer Schematic

Система проектирования, предназначенная для разработки электрических схем на элементной базе компании Digi-Key.

Источник: https://narodnaya-dacha.ru/stati/programma-dlya-elektrika-sostavlenie-shem-razvodki-doma-luchshie-programmy-dlya-risovaniya

Программа для проектирования электрики в квартире. Лучшие программы для проектирования электропроводки в доме и рисования схем

Для создания качественной инженерной сети нужен точный расчет и схема размещения функциональных компонентов. Специализированная программа для проектирования электропроводки в доме упрощает вычисления и подготовку проектной документации. Чтобы выбрать оптимальный вариант, надо изучить особенности тематического ПО и технологию применения.

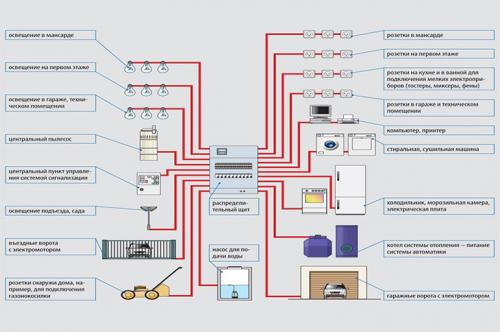

Для чего нужна схема электропроводки в квартире

Проект создают на основании утвержденного технического задания. В схеме указывают:

• размещение кабельных линий;
• места установки выключателей и розеток;
• точки подключения светильников, других потребителей.

При подготовке чертежей учитывают планировку помещений. В расчетной части определяют параметры кабеля, который соответствует потребляемой мощности.

Подробная схема упрощает монтаж электропроводки. Этот документ пригодится для составления перечня необходимых покупок. Точные вычисления помогут выполнить требования действующих нормативов безопасности.

Преимущества программирования различных схем электропроводки

Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.

Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.

Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.

Возможности программ

С применением специализированного ПО решают следующие задачи:

• вычисляют параметры системы электроснабжения с потерями напряжения на длинных участках трассы;
• уточняют сечение подходящих проводников и другие параметры кабельной продукции;
• составляют перечень расходных материалов и других функциональных компонентов.

Схему разводки создают с учетом потребностей будущих пользователей. Светильники, розетки, выключатели устанавливают в удобных местах.

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

Splan

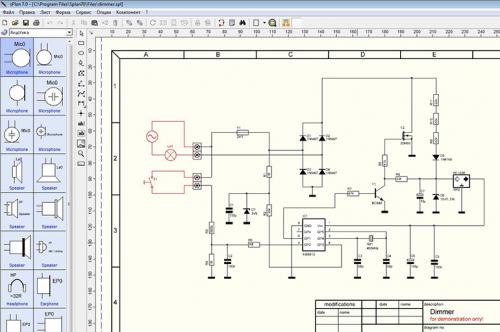

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

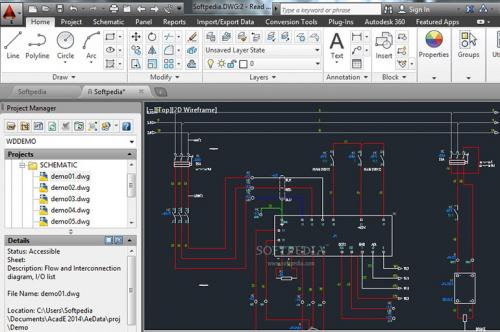

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

• автоматизированную нумерацию проводов;
• повторное применение нарисованных цепей;
• библиотеки с графическими обозначениями типовых компонентов;
• проверку работоспособности.

С проектом могут одновременно работать несколько пользователей в режиме онлайн.

Nanocad

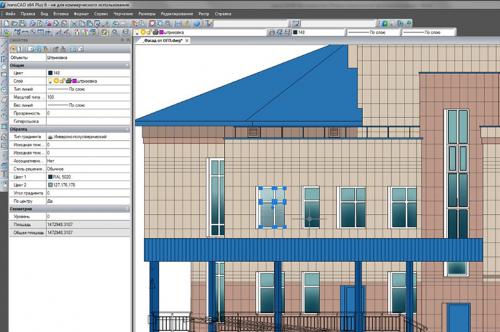

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:
