Стропила ломаной крыши своими руками. Специфика строения ломаной крыши

Стропила ломаной крыши своими руками. Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

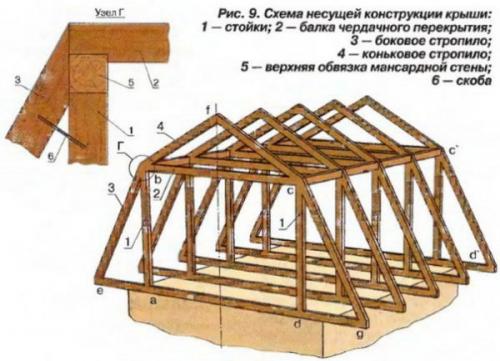

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

• мауэрлат из бруса сечением 90х140 или 140х140 мм;
• балки для усиления потолка и подстропильные (50х150 мм);
• пол чердачного помещения;
• стойки для выделения мансардного помещения;
• обшивка стен и потолка;
• доска необрезная (20–22 мм) для крепления теплоизоляции и обрешётки;
• обрешётка с шагом через доску и стропила для скатов кровли (40х100 мм);
• основной укрывной материал, тепло-, гидро- и пароизоляционный;
• ригели 15–16 штук (40х100 мм), конёк крыши и стойки к нему.

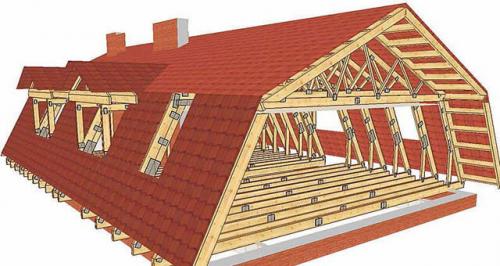

  Стропильная система зависит от типа и площади крыши, но имеет общие элементы

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

• отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
• обрешётки, контробрешётки и кровельного настила.

Ломаная мансардная крыша. Последовательность строительства ломаной крыши

Чтобы строительство мансардных крыш своими руками было успешным, необходимо пройти ряд обязательных этапов. Тщательное внимание к каждому участку работ позволит получить качественный результат. Рассмотрим подробнее каждый из них.

Проектирование

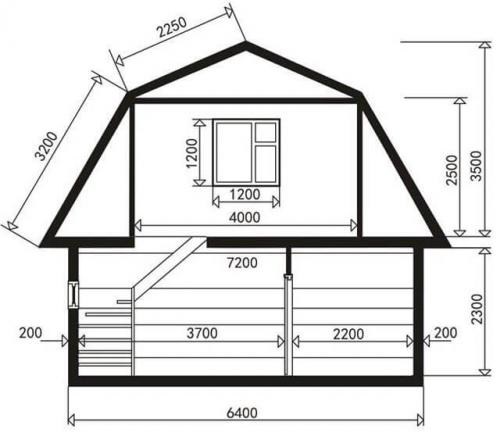

Первым делом на стадии проектирования необходимо составить своими руками чертежи ломаной мансардной крыши, чтобы наглядно видеть размещение элементов конструкции в различных проекциях. Габариты будущей мансарды и крыши определяются исходной длиной и шириной здания.

Сначала следует вычислить геометрические параметры скатов:

• Определение высоты конька необходимо, поскольку она напрямую влияет на высоту потолков. При этом стоит учесть, что расстояние между потолком и коньком должно составлять порядка 1,5 м.
• Расположение потолочных перекрытий. Оптимальной считается высота в районе 2-2,2 м.
• Вычисление угла наклона в верхней части ската. Для этого на чертежах отмечают линию потолка, а от конькового прогона в обе стороны чертят две прямые до пересечения с ней. Далее угол замеряют обычно транспортиром, а полученное значение фиксируют на чертеже. Как правило, его значение достигает 20-30 градусов.
• Расчет угла нижнего отрезка скатов. Наметив линию карниза в нижней части кровли, от нее на чертеже откладывают длину свеса (40-50 см), а затем соединяют эту точку с окончанием верхнего ската. Замеры также выполняются транспортиром. Как правило, этот угол равен 50-60 градусам.
• В конце проводят линии стен мансарды, а затем вычисляют ее размеры и площадь.

Чтобы не допустить ошибок в процессе составления чертежа, нужно предельно точно замерить исходные параметры и правильно выполнить масштабирование. Облегчить задачу могут специальные программы, в которые нужно будет лишь ввести необходимые данные и указать тип системы мансардной кровли. Компьютер сделает всю работу самостоятельно и выдаст готовый результат. Однако если вы не можете воспользоваться такими программами, то за основу можно взять уже готовые проекты мансардных ломаных крыш.

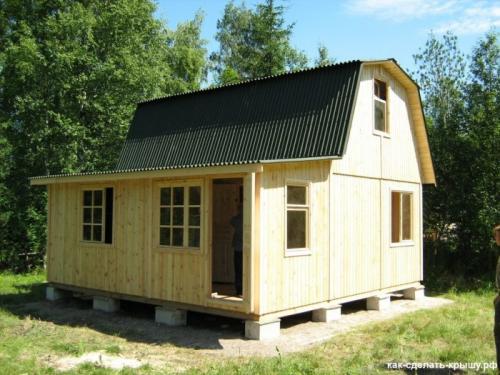

Ломаная крыша из профнастила. Выбор формы мансардной крыши

Многообразие вариантов строительства позволяет застройщику подобрать самый оптимальный способ обустройства теплого подкрышного пространства, при этом сохранить общую архитектурную эстетику и не вылезти за пределы финансовой сметы. По типам мансардные крыши бывают:

Односкатная. Простая и доступная форма, возводимая собственными руками, однако для проектов с мансардным этажом годится не всегда в силу малой площади подкрышного помещения.

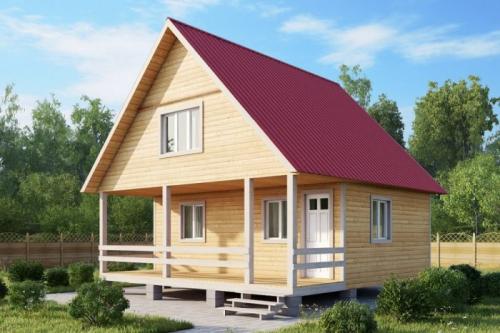

Двухскатная (щипцовая) – конструкция также проста в устройстве, не требует усложненных просчетов. Кроме того, крутой свес обеспечивает свободный сход снеговых куч, дождевых потоков. Мансардные крыши данного порядка идеальны для деревянных, кирпичных домов.

Ломаная мансарда своими руками. Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.

Классическая мансарда

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Односкатная ломаная крыша. Виды ломаных крыш

Ломаная крыша отличается от обычной тем, что её скат состоит из двух плоскостей:

• верхняя является пологой;
• нижняя имеет уклон более 45^o.

Она выглядит так, как будто обычную двускатную крышу взяли за серединки скатов и растянули в стороны и вверх, изрядно увеличив тем самым объём чердачного пространства. Но увеличение объёма — это только один из плюсов такого решения. Второй — возможность сделать крышу более высокой. Ведь её верхняя часть, на уровне которой напор ветра является максимальным, благодаря небольшому уклону испытывает меньшие ветровые нагрузки, чем обычная крыша с прямыми скатами.

Скат ломаной крыши состоит из двух плоскостей с разными углами наклона

Различают следующие виды ломаных крыш:

1. Односкатная. Состоит только из одного ломаного ската, при этом стены имеют разную высоту. Такая крыша является наиболее простой, но встречается она редко и в основном на пристройках.
2. Двускатная. Классический вариант, включающий два ниспадающих в разные стороны ломаных ската. Торцы крыши — фронтоны — являются вертикальными и представляют собой продолжение стен.
3. Трёхскатная. В этом варианте с одного торца вместо фронтона появляется третий ломаный скат. Такая кровля смотрится интереснее и создаёт меньшую нагрузку на фундамент торцевой стены. Трёхскатная крыша является несимметричной, поэтому она применяется главным образом на пристраиваемых зданиях.
4. Четырёхскатная (вальмовая). Фронтонов нет, со всех сторон — ломаные скаты. Возводится на отдельно стоящем здании. Недостаток — объём мансарды по сравнению с классическим двускатным вариантом сокращается. Преимущества: эффектная архитектура и минимальная нагрузка на фундамент под торцевыми стенами.

Скаты ломаной крыши могут опираться на:

1. Стены.
2. Балки перекрытия, вынесенные за стены. Этот вариант сложнее в реализации, но зато он позволяет сделать мансарду более просторной.

Наряду с обычными существуют ломаные крыши, имеющие дополнительные конструктивные элементы:

1. Окна. На скатах применяются окна с особым остеклением, например, триплексом (многослойное стекло с упругой прослойкой).
2. Эркер. Так называется небольших размеров выступ, в котором может быть устроено окно. Стропильная система крыши в зоне эркера имеет усиление.
3. Балкон. Этот элемент проще всего разместить на вертикальном фронтоне, но и на скатной части его устройство вполне возможно. Нужно только тщательно просчитать конструкцию, чтобы прочность всех несущих элементов соответствовала нагрузкам.
4. «Кукушка». Это небольшой выступ с собственной стропильной системой, с помощью которого окно в скатной части крыши можно разместить не наклонно, а вертикально, так что оно будет защищено от осадков расположенным сверху козырьком. Стёкла в этом случае можно будет применять обычные.

Ломаная крыша без стоек. Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

• вертикальные стойки ;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.
