Внутренняя проводка в деревянном доме. Открытая или закрытая

Внутренняя проводка в деревянном доме. Открытая или закрытая

Существуют два основных типа построения электрической проводки: открытый и закрытый. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на наружных полках и так далее.

Процесс проведения кабеля открытым методом в деревянном доме может выполняться одним из двух основных способов:

1. С применением коробов, гофрированных труб или кабель-каналов. Вариант уместен для домов с плоскими стенами, которые, к примеру, отделаны вагонкой. Ключевым преимуществом данного подхода является доступность кабеля, возможность оперативного ремонта или замены, обустройства дополнительной ветки. Поскольку провода открыты, то они прекрасно охлаждаются, что исключает вероятность перегрева или возгорания. Для лучшей вентиляции полость кабель-канала должна быть заполнена проводами на 60% или меньше.
2. Для деревянного дома из оцилиндрованных бревен подойдет монтаж кабелей с помощью изоляторов. Сначала фиксируют керамические ролики, являющиеся отличными диэлектриками, затем к ним закрепляют кабели. Данная технология является устаревшей, ею редко пользуются даже сегодня. В идеале должны применяться разноцветные витые пары.

1. Установка на скобы. Альтернативный метод, который подходит в случае невозможности укладки кабеля в коробах или фиксации на изоляторах.
2. Ретро-проводка, позволяющая максимально эффектно и необычно замаскировать зафиксированный на стенах и под потолком кабель.

Скрытый монтаж электрической проводки уместен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не были покрыты отделочными материалами. Для деревянных домов кабели должны прятаться в металлические или гофрированные трубы. Категорически запрещено применение пластиковых кабель-каналов. Метод требует больших капиталовложений, но позволяет обеспечить качественную и безопасную укладку, спрятав кабель от глаз.

Нельзя однозначно сказать, что какая: скрытая или открытая электропроводка – для деревянного дома лучше или хуже. Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже были отделаны стены, поэтому не хочется срывать вагонку, чтобы выполнить скрытую укладку. В подобном случае выбирают метод открытого монтажа.

Открытая электропроводка в деревянном доме. Открытая проводка в деревянных домах по нормам и правилам

Деревянные дома хорошо горят. Эта банальная истина должна стать основой при выборе способа открытой электропроводки в деревянном доме.

О деревянном доме и его особенностях для электромонтажа

Нормативные документы скупы на рассуждения и строго, хотя и не всегда, формулируют свои правила и нормы. Касаемо электропроводки, как открытая, так и скрытая электропроводки могут быть проложены по трём типам оснований:

• Сгораемому основанию, в том числе и прежде всего, в деревянном доме по деревянным стенам;
• По трудно сгораемому основанию. Трудносгораемые материалы перестают гореть и тлеть при удалении источника горения.
• Несгораемые материалы даже не начинают гореть и тлеть при наличии источника огня.

Все перечисленные характеристики материалов и конструкций из них сделанных, относятся к характеристикам возгораемости и являются нормативными группами возгораемости.

Данная терминология, хоть и относится к пожарной безопасности, активно используется в нормативных документах по устройству электроустановок.

Все виды древесины относятся к сгораемым материалам. Как следствие, по данной нормативной терминологии, деревянные дома относятся к сгораемым конструкциям, а электропроводка должна выполняться, как проводка по сгораемым материалам и конструкциям.

К слову о древесине. Если вас интересует качественный пиломатериал из лиственницы, рекомендую компанию Listvennica.Moscow. Компания продаёт в Москве и Подмосковье разнообразные пиломатериалами из лиственницы: штиль и софтлайн вагонку, брусы, обрезную, половую и палубные доски, бруски, террасную доску. Для подробностей смотрите источник – сайт компании.

Вывод 1

Проводка в деревянных домах по нормам и правилам относится к электропроводке о сгораемым основаниям.

Открытая проводка в деревянном доме

Деревянные дома, хоть и горят за милую душу, в способах электромонтажа не хуже каменных. Нормативно в деревянном доме допускается, как открытая, так и скрытая электропроводка. В данной статье нас интересует открытая проводка в деревянном доме.

Для начала нужно вспомнить, что такое открытая проводка, то тем же нормативам, кстати перечисленными в конце статьи.

Открытой, считается проводка, которую прокладывают по ограждающим и любым другим  конструкциям дома: стена, балка, потолок, в нашем случае, деревянном доме.

Без примеров понятно, что если мы в доме видим  электрическую проводку, то она относится к типу открытая.

Разрешённые способы открытой электропроводки в деревянном доме

Для открытой разводки электрики в деревянном доме разрешены следующие способы:

• Прокладка кабеля по деревянным поверхностям (незащищённая проводка);
• С закреплением на тросах;
• При помощи роликов;
• Ретро проводка на фарфоровых изоляторах;
• С использованием струны;
• Свободно подвешенной.

Защищённая проводка

• В металлических и пластиковых трубах;
• В специальных коробах для проводки (глухих и с крышкой);
• Металлическим гофрированном рукаве;
• Пластиковом электро– плинтусе (и наличниках);
• Электро технической гофре из пластика;
• И в других (важно!) несгораемых материалов.

Вывод 2

Открытая проводка в деревянных домах разрешена любым существующим способом, но только с использование негорючих материалов и конструкций.

Открытая проводка в деревянном доме: базовые правила

Есть несколько нормативных базовых правил открытой проводки в деревянных домах, которых нужно придерживаться, делая работы по электрике в деревянном доме.

Во-первых, высота горизонтальных трасс незащищённой проводки должна быть от двух метров;

Во-вторых, защищённая проводка в коробах, трубах и т.п. прокладывается на любой высоте;

В-третьих, расстояние от проводки до параллельно проложенных трубопроводов дома (водопровода) должно быть не менее 10 см. До газопровода не менее 40 см.

В-четвёртых, пересечение проводки и труб в доме не должно быть ближе 5 см.

В-пятых, особое внимание уделяется проходу открытой проводки через стенки и этажи деревянного дома. Здесь способ прокладки должен обеспечить защиту и сменяемость проводки. Удобно установить в стене гильзу из трубы или кусок короба. Кабель должно уплотнить и защитить от влаги, легко вынимаемым уплотнителем.

В-шестых, электроустановочные изделия (розетки, выключатели) должны быть открытого типа с металлической площадкой в конструкции или установлены на несгораемую площадку.

Проводка в деревянном доме в кабель канале. Требования к электропроводки.

Для начала укажу, что главное в электрике - это автоматика и кабель, а затем уже способ монтажа. Если говорить о проводке в деревянном доме, то здесь важно понимать опасность неправильного монтажа. Любые соединения следует выполнять максимально надёжно, либо избавится от них во все.

Автоматика.

Если установить правильную автоматику , а именно защиту от перенапряжения, от перенагрузки и КЗ, от импульсных перенапряжений и защиту от дифференциальных токов (УЗО(УДТ) и АВДТ), то вы уже защитите вашу проводку и вас самих. Про УЗО(УТД) и АВДТ у меня есть отдельная статья по подбору - укажу ссылку внизу статьи.

Вкратце: установка после ввода "противопожарного" УЗО(УДТ) или АВДТ с дифф. током отключения 100мА и установку правильно подобранных по сечению кабеля автоматических выключателей ( АВ ). Также рекомендуется к установке РН (реле напряжения) и УЗИП (защита от импульсных перенапряжений).

Кабель (провод).

Если проложить хороший кабель, то ещё повысите безопасность электрике. Про подбор кабеля у меня также есть статья - ссылку оставлю внизу. Помимо этого, есть ещё провод для ретро-проводки, который по характеристикам хуже, но всё ещё разрешён к монтажу.

Если вкратце: рекомендуется кабель ВВГнг-LS или NYM . Их характеристики позволяют эксплуатацию в деревянном доме, при правильном монтаже.

Соединения.

Соединения в распределительных коробках, щитах и подрозетниках необходимо выполнять максимально качественно и безопасно. В щите и подрозетниках просто нужно делать всё качественно. А вот для скрытой проводки устанавливаются металлические распределительные коробки. Соединения в распределительной коробке должно быть выполнено с помощью опрессовки, сварки, спайки . Так же есть вариант убрать коробки и произвести монтаж от щита до точек напрямую.

Источник: https://dekor-i-interer.ru-land.com/stati/montazh-elektroprovodki-v-derevyannom-dome-svoimi-rukami-kak-provesti-elektriku-v-chastnom

Скрытая проводка в деревянном доме пуэ. Откуда уши торчат?

С самим ПУЭ ничего сделать пока не смогли. Это мощный и очень авторитетный среди электриков документ. Но строителям на ПУЭ начихать, и поэтому с их подачи у нас в России с января 2002 года принимается СНиП 31-02-2001 «Дома жилые одноквартирные» , где в разделе электрики прописывается следующее (п.6.17):

Электроустановки должны отвечать требованиям ”Правил устройства электроустановок" (ПУЭ) и государственных стандартов на электроустановки зданий с учетом положений настоящего пункта и быть оборудованы устройствами защитного отключения (УЗО).

Электропроводка, монтируемая непосредственно по поверхности строительных конструкций или скрыто внутри них, должна быть выполнена кабелем или изолированными проводами, имеющими оболочки, не распространяющие горение. Допускается пропускать такой провод или кабель непосредственно через конструкции дома (без использования втулок или трубок).

То есть, сослались на ПУЭ, но с изменением, что теперь допускается пропускать кабели через конструкции дома без дополнительной защиты. Робко так написали, допускается… Напомню, что «допускается» — это если иные способы объективно невозможны, то можно.

Также, здесь указано, каким кабелем должна быть выполнена электропроводка, но про то, что этот кабель при скрытой проводке надлежит защитить, скромно умолчали. Вроде бы по ПУЭ, на которые идёт ссылка, надо защищать, но тут это не упомянуто, и можно трактовать так, что и не нужно. Вот так хитро сделали.

Скрытая проводка в доме из бруса. Электротехнические плинтуса

Это не просто деталь, сглаживающая угол перехода от пола на потолок. Это специализированная коммуникация, в задачу которой входит предохранение дома от огневого воздействия. Плинтус также выполняется из негорючих пластмасс, но только это не легкая оболочка, толщиной в полмиллиметра, как в случае с коробами, а плотный слой негорючего пластика, рассчитанный на серьезное воздействие стихии. Существуют модели, где внутренняя часть плинтуса выполнена из металла.

Приоритет пожарной безопасности поставлен здесь во главу угла. А вот остальные параметры от этого весьма страдают:

• Плинтус предусматривает агрегирование в себе максимального количества проводов (чтобы вместить в себя все потенциальные источники опасности). Поэтому он некомпактен по определению.
• Вопрос приоритетности. Здесь не проводку ведем к прибору (или розетке), а выключатель размещаем там, где будет проходить плинтус.
• Крышка короба, которая так же имеет место в этом случае, фиксируется не основании более фундаментально, нежели в случае с обычным поликарбонатным коробом. И основание должно быть закреплено на плоскости стены не клеем, а как минимум, на шурупах. Отсюда требование к отсутствию усадочных деформаций здания. Недопустимо, чтобы внешняя крышка деформировалась и потеряла свои изолирующие качества. Поэтому стена должна быть сухой по определению.
• Отсутствие влаги в массиве стены важно и с точки зрения ее возможной проводимости. Вообще, в электротехнике влага – несомненный враг и от нее нужно избавляться.

Проводка в деревянном доме нормы. Предохранители для дома

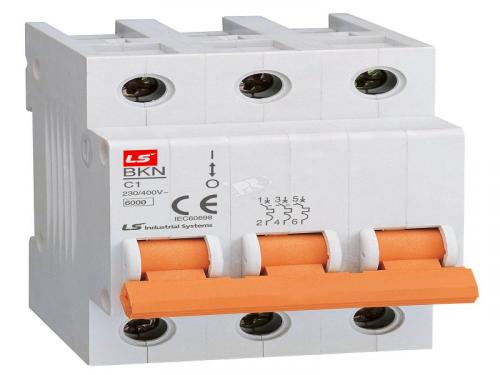

1. Автомат защиты от перегрузки. (MCBs). Принцип работы – увеличение мощности потребления связано с увеличением силы тока. При достижении определенных значений силы тока происходит отключение.

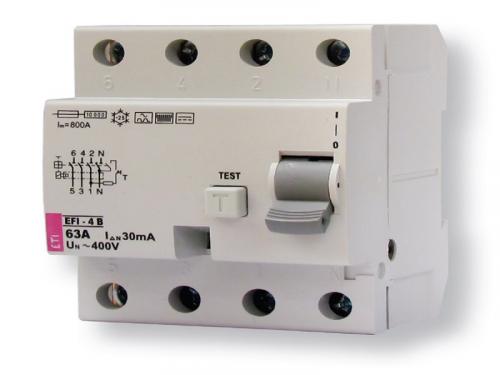

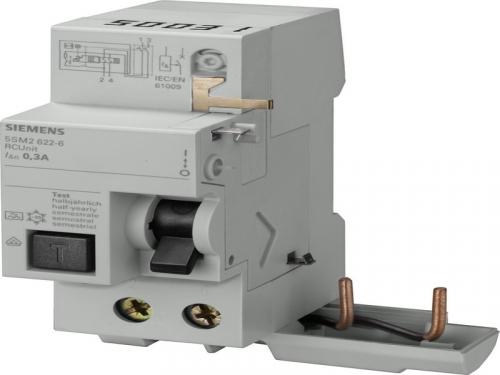

2. УЗО (RCCBs). Устройство защитного отключения. Выполняется сравнение входящих и выходящих значений по силе тока. Если есть разница - значит есть утечка. Разница в определенное число миллиампер отключает сеть.

3. Устройство Определения Дугового Пробоя (УОДП) в электрической цепи. (AFCIs) Это устройство в России мало известно, но в Канаде и других странах является обязательным уже лет 15-20. Определяет наличие пробоев изоляции и дугового искрения. Пусковые токи, искрение щеток двигателя игнорирует. Германская статистика утверждает, что это автомат позволяет снизить число жертв при пожаре в 2 раза. Вернее на 58%.

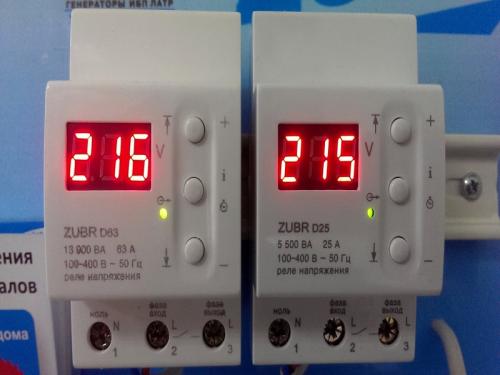

4. Не помешает реле напряжений. Отключает электропитание при достижении заданных параметров по вольтажу. Это страховка от ситуации, когда вместо 220 вольт в сети появляется 380.

5. По отечественной статистике только в 20 процентах случаев причиной пожара является неисправность электробытовых приборов. Статистика объединяет в одну категорию и проводку и электроприборы. Доля проводки в данном случае неизвестна.

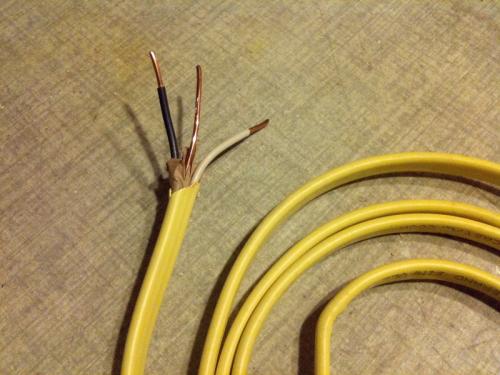

6. В Северной Америке в деревянных домах применяют для проводки кабель Romex. Его специфика – один из проводов (земля RE) практически без изоляции. В случае нарушения изоляции пробой идет на «землю». После этого сразу срабатывает УЗО.

8. Существенная деталь – наличие пожарной системы безопасности. Логика российских правил – горение открытой проводки можно увидеть, а скрытой – нет. Логика современная – датчик дыма выдаст сигнал, а далее должна сработать система пожаротушения.

9. Есть система страхования и наличие страховки в странах Западной Европы обязательно.
