Арочные крыши из профнастила. Арочная крыша для дома

01.01.2020 в 23:43

Арочные крыши из профнастила. Арочная крыша для дома

  • Устройство и его преимущества
  • Опорные каркасы
  • Виды покрытий
  • Устройство арочной кровли из поликарбоната

Арочная крыша – изящная, легкая, эргономичная конструкция, которая сразу делает архитектурный облик дома оригинальнее, интереснее, смелее. Но само главное, что этот вариант обустройства кровли обойдется не дороже стандартных, если разобраться в его устройстве своими руками.

Устройство и его преимущества

 Крыша арочного типа — конструкция изогнутой формы в виде дуги, с помощью которой перекрывают жилые дома, производственные или административные сооружения с целью защиты от атмосферных осадков, холода, ветра. Ранее считалось, что это конструктивное решение больше подходит зданий со специфическим назначением – бассейнов, оранжерей, теплиц, торговых галерей и переходов. Но сейчас арочные крыши активно используются в строительстве частных домов, благодаря следующим преимуществам:

  1. Оригинальный внешний вид. Дом с причудлив изогнутой крышей сразу визуально выделяется на фоне однотипных построек с плоской или двухскатной кровлей.
  2. Устойчивость к ветровым нагрузкам. Аэродинамичная, изогнутая форма без острых углов делает арочную крышу неуязвимой к сильным порывам ветра, которые часто приводят к срывам кровельного покрытия.
  3. Снижение снеговой нагрузки. Арка, имеющая изогнутую форму, не задерживает на скате снеговые массы, за счет чего нагрузка на опоры и фундамент снижается.
  4. Увеличение объема помещения. Благодаря арочной конструкции крыши увеличивается внутренний объем дома, из-за чего он становится визуально просторнее, больше.

Обратите внимание! В зависимости от конфигурации, кровельного материала, арочные крыши могут придавать дому как старинный, исторический облик, так и сверхсовременный, актуальный вид.

Крыша арочного типа Арочные крыши из профнастила. Арочная крыша для дома

Многие неопытные застройщики задаются вопросом, как правильно сделать арочную крышу арочного типа. Для начала важно понять, что каркас кровли – самая важная часть конструкции, которая выполняет несущие и распределительные функции, обеспечивая ее надежность, стабильность. Для устройства крыши в виде арки используют следующие типы каркаса:

  • Деревянный. Каркас из дерева – простое, но эффективное решение для арочной кровли частного дома. Он достаточно дешев и удобен для монтажа, но не рассчитан на большой вес, поэтому не подходит для крыш с большой площадью.
  • Стальной. Каркас, сделанный из стальных труб квадратного сечения – прочная, надежная основа для устройства арочной крыши, однако, это достаточно массивный вариант, который требует монтажа фундамента и стен с высокой несущей способностью.
  • Алюминиевый. Арочный каркас из алюминия обладает высокой устойчивостью к коррозии, малым весом, хорошей несущей способностью, кроме того, стандартные профили можно без труда собрать даже своими руками. Единственный недостаток этого варианта – высокая цена.
  • Железобетонный. Производятся железобетонные арочные конструкции для монтажа крыши, но они используются только при строительстве промышленных, торговых или спортивных сооружений с большой площадью.
  • Бескаркасные. Для сборки арочных крыш производят специальный самонесущий профнастил изогнутой формы, монтаж которого производится без обустройства дополнительного несущего каркаса.

Круглые крыши. Как сделать круглую крышу

Арочные крыши из профнастила. Арочная крыша для дома 01

Реконструкция кровли. Городище, 2015 год
Кровля любой сложности: +7 (495) 795-82-20

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО "СТМ-Строй"

Сама по себе круглая крыша – не такая уж редкость. Большинство архитектурных памятников культового назначения – это круглые крыши: луковицы русских церквей, купола мусульманских храмов. Исключение - католическая готика. В Западной Европе купола обычно венчают светские постройки.

Купол – частый вариант крыш домов городской застройки по индивидуальным проектам, научных зданий – обсерваторий и т.д. Только в загородных поселках дома с круглой крышей встречаются редко. Причина – сложный монтаж стропильной системы. Как сделать круглую крышу?

Что такое круглая крыша?

Называть крышу круглой - неправильно. Она ведь не полностью круглая. В эту группу попадают любые кровли, форма которых – фигура вращения или один из ее сегментов:

  • Купол (половинка или верхняя треть шара);

Арочные крыши из профнастила. Арочная крыша для дома 02

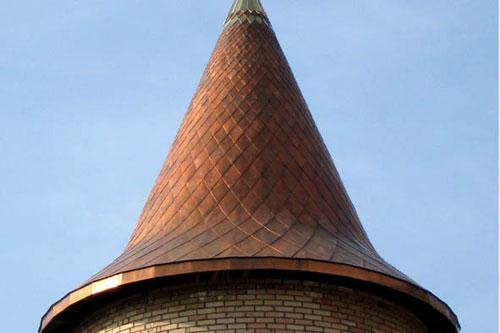

  • Конусовидные крыши;

Арочные крыши из профнастила. Арочная крыша для дома 03

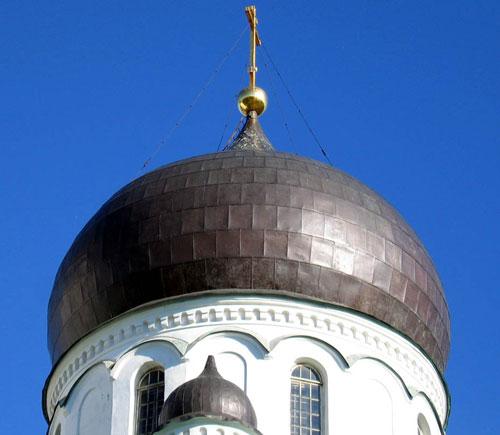

  • Луковичные крыши;

Арочные крыши из профнастила. Арочная крыша для дома 04

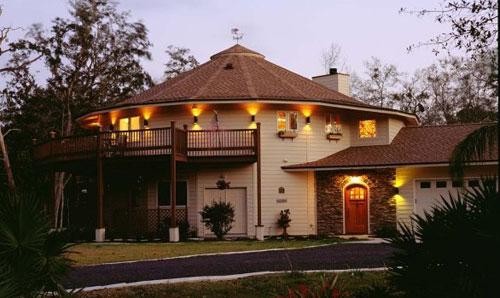

  • Криволинейные крыши со сложной геометрией, не имеющие собственного названия.

Арочные крыши из профнастила. Арочная крыша для дома 05Арочные крыши из профнастила. Арочная крыша для дома 06

Стропильная система для всех этих типов крыш изготавливается по-разному.

Конструкция стропильной системы круглой крыши

обратите внимание

стропильные системы для круглых крыш, как правило, наслонные. это подразумевает наличие дополнительных опор для стропил внутри сооружения.

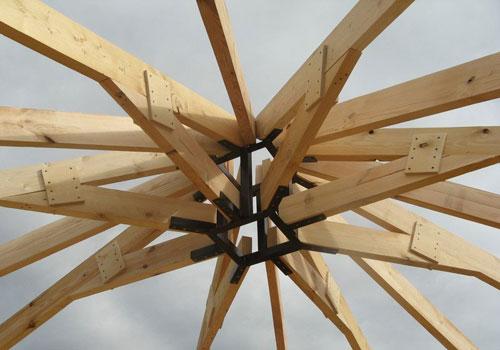

Точки опоры:

  • Кольцевой мауэрлат ;
  • Кольцевой прогон в верхней части крыши. Если крыша высокая (выше двух метров), прогонов может быть больше одного;
  • Центральная стойка. Для небольших сооружений достаточно одной;
  • Дополнительные усиливающие элементы (подкосы, стяжки).

Арочные крыши из профнастила. Арочная крыша для дома 07

Сами стропила:

  • Для луковиц – округлые (часто вместо древесины используются металлические фермы).
  • Для куполов – округлые арочные, составные из нескольких частей. Исключение – т.н. геодезический купол, популярный в западных странах: его монтируют из множества небольших треугольных деревянных секций.

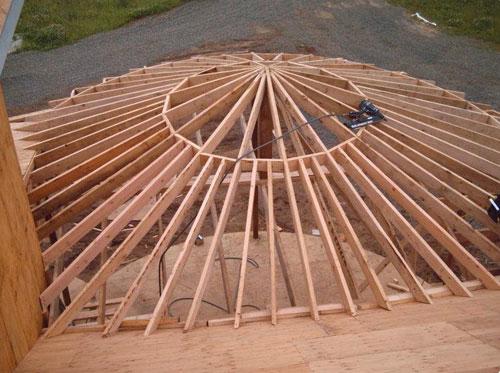

  • Конус – стропильные ноги прямые, опираются на круглые кольцевые прогоны и круглый мауэрлат. Коньковый узел наверху монтируется аналогично шатровым крышам.

Арочные крыши из профнастила. Арочная крыша для дома 08

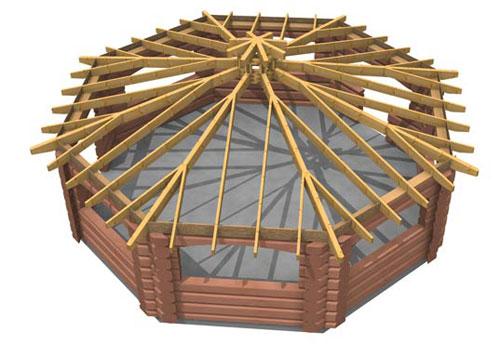

Порядок монтажа системы в целом аналогичен установке обычных крыш:

  1. Укладка на стену изолирующей прослойки из рубероида.
  2. Установка мауэрлата. Например, брус 15 на 15 (сечение должно быть указано в проекте крыши). Фиксируют мауэрлат к стене анкерными болтами.
  3. Если вся постройка деревянная, мауэрлат не кладут. Стропила опирают на верхний венец и крепят оцинкованными гвоздями.
  4. Монтируют на брус для опорной стойки верхний кольцевой прогон.
  5. Ставят по центру перекрытия опорную стойку. Усиливают подкосами толщиной примерно 4 см.
  6. Устанавливают стропила с шагом 50-90 сантиметров, в зависимости от проекта. К мауэрлату и прогону фиксируют строительными уголками.

Арочные крыши из профнастила. Арочная крыша для дома 09

Обратите внимание

Общее требование к монтажу стропильной системы любой крыши: предварительно обработать все элементы антипиреном и антисептиками.

Конструкция арочной крыши. арочная крыша из дерева

Проекты арочной крыши представляют собой одни из самых сложных конструкций. Все потому, что количество разных нагрузок на ней на порядок выше, чем у других. Плюс ко всему, в монтаже она очень сложная. Наша компания занимается расчетами и спецификацией таких кровель. Вам также стоит ознакомиться со следующей информацией:

Подвиды арочных крыш, фото и цены

Здесь представлены проекты арочной кровли дома. А также их большой ассортимент, фото и чертежи:

Арочные крыши из профнастила. Арочная крыша для дома 10

Проект крыши с нуля

  • Цена проекта от 15000
  • ЗаказатьПодробнее

Арочные крыши из профнастила. Арочная крыша для дома 11

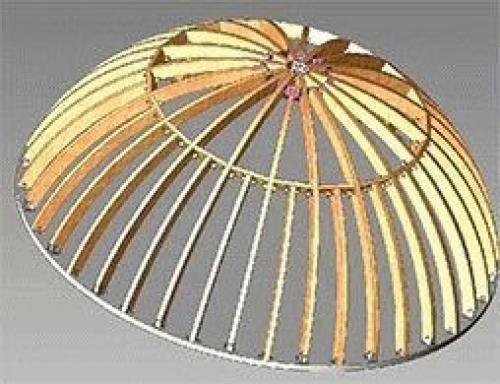

Проект арочной крыши 1

  • Цена проекта от 15000
  • ЗаказатьПодробнее

Арочные крыши из профнастила. Арочная крыша для дома 12

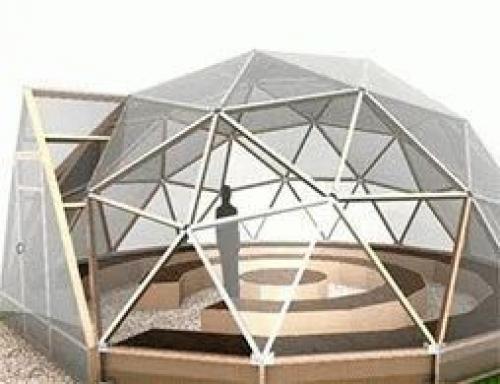

Проект арочной крыши 2

  • Цена проекта от 15000
  • ЗаказатьПодробнее

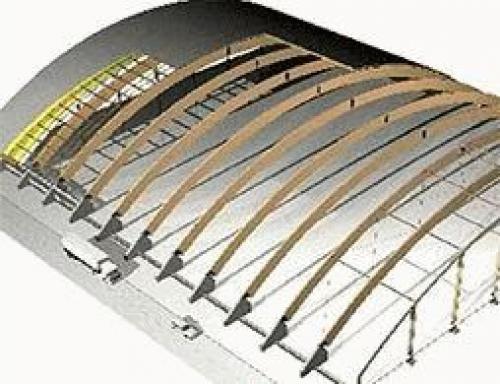

Арочные крыши из профнастила. Арочная крыша для дома 13

Проект арочной крыши 3

  • Цена проекта от 15000
  • ЗаказатьПодробнее

Любой из представленных выше проектов мы можем адаптировать под ваш дом, а также добавить или убрать любую конструкцию.

Нагрузки кровли

В первую очередь это ветровая и снеговая нагрузки в периоды максимального воздействия на кровлю. Важно сделать правильные расчеты, потому что на стропильную систему припадает больше всего груза. Среднее ее значение 1 м2 = 180 кг. Мы понимаем, что запас прочности коэффициента должен составлять более 1.7. В таком случае получается, что в среднем, на 1 м2 с запасом прочности припадает около 300 кг. В этом случае средний размер кровли составит от 200 м2. Если припустить ошибки в расчетах, это приведет к проседанию крыши или появлению волн и ям на ней. Чтоб этого не допустить, нужны точные расчеты нагрузок в сопромате, после которых определяется шаг стропил, размеры самих досок, виды ног и т.д.

Расчет узлов крепления арочных крыш

Узлы крепления представляют собой места съедения стропил, мауэрлат, нахлестов и т.д. На кровле должны быть распирающие нагрузки, поэтому важно просчитать каждый узел. При этом следует использовать правильный материал. Все аспекты необходимо учесть. Узел не стоит нагружать более, чем на 600 кг. Если допустить ошибку при расчетах, это может привести к серьезным последствиям: отрыв стропил от маурлата, их разъединение, трещины, разрушение кровельного пирога и т.д.

Для чего нужен вентзазор кровли

С вентзазором нужно заблаговременно определиться.Они бывают двух типов:

  1. Однослойная система вентиляции подкровельного пространства. В этом случае гидро-ветрозащита покупается мембранного типа с показателем sd меньше 0.1.При этом продух кровли делается сверху мембраны. Снизу она просто ложиться на утеплитель.
  2. Двухслойная система. При таком методе, гидроветрозащита приобретается с показателем sd более 1. Продух кровельного пирога делается сразу с двух сторон – внутренней и внешней.

В обоих случаях конструкция конька будет отличаться. В любом случае, размер продуха не должен быть менее 40 мм и больше 100мм.

Преимущество и недостатки

Преимущества:

  • Оригинальный вид
  • Ветровые нагрузки минимальные

Недостатки:

  • Сложность в монтаже
  • Много сложных узлов и соединений
  • Большая нагрузка

Это основные параметры и, исходя из них, вы можете сделать свои выводы.

Угол наклона арочной кровли

Угол наклона – один из самых важных аспектов при монтировании крыши, ведь от него зависят многие нюансы проекта, такие как совокупность сил приложенных к конструкции, тип покрытия.

  1. Металлочерепица от 6°
  2. Ондулин и шифер от 6°
  3. Профнастил от 6°
  4. Фальцевая от 7°
  5. Цементно-песчаная и керамическая черепица от 10°
  6. Гибкая черепица от 12°

Частые ошибки проектирования арочных крыш

За годы деятельности в сфере строительства мы успели выделить типичные ошибки, совершаемые в процессе монтажа:

  1. Кровля состоит из 3-15 листов вместо 100.
  2. Узлы крепления отсутствуют.
  3. Не рассчитаны нагрузки.
  4. Отсутствие таких важных мелочей, как конструктивы вентзазоров, коньков и так далее.
  5. Неправильный расчёт продуха может спровоцировать гниение, грибок и обмораживание.

Часто задаваемые вопросы

Вопрос: Подскажите, как сделать арку, на которой будут лежать стропила?

Вопрос: Как мне на арочной кровле сделать вентиляцию?

Ответ: Сделать это не так просто. Для этого необходимо использовать аэраторы.

Вопрос: Какую доску порекомендуете использовать для строительства?

Ответ: Мы рекомендуем использовать дерево первого сорта, строганной и камерной сушки.

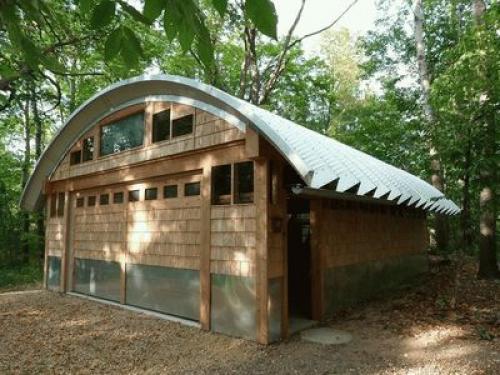

Арочные крыши из профнастила. Арочная крыша для дома 14

Арочный профнастил. Что такое арочный профлист

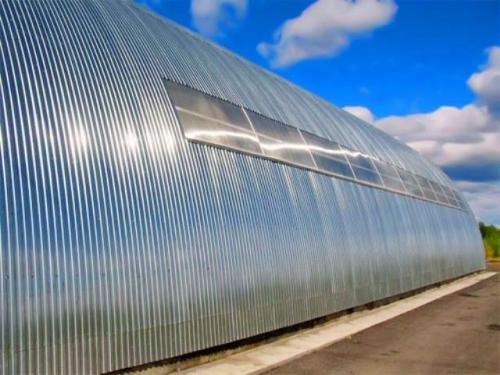

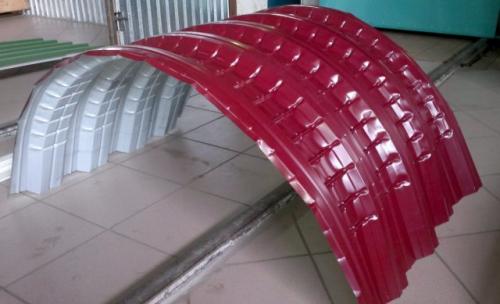

Арочный гнутый профнастил представляет собой профиль со стандартными гофрами трапециевидной формы, которые согнуты в дугу продольно. Важно понимать, что радиус дуги полностью зависит от предпочтений потенциального потребителя. Таким образом, изгиб может быть небольшим, едва заметным, а может иметь арку с радиусом изгиба в 300 мм. Арочный профнастил гнут на специальных станках, в результате чего несущая способность практически не изменяется, а если и подвергается изменениям, то заметить их невозможно.

Арочный профнастил. Что такое арочный профлист

Данный вид материала можно гнуть не только наружу, но и внутрь – выбор полностью зависит от будущего назначения строительного материала и требований заказчика. Для того чтобы предотвратить процесс появления коррозии, гнутый арочный профнастил предварительно обрабатывают специальными составами:

Самым бюджетным вариантом и в то же время недолговечным считается оцинкованный продольно гнутый профнастил. Данный вариант используют в тех случаях, когда планируется строительство временной конструкции, в результате чего срок службы особого значения не имеет.

Строительный материал, покрытый при помощи пурала либо PVDF, стоит в несколько раз дороже предыдущего варианта, срок службы такого арочного гнутого профнастила составляет порядка 50 лет. Для многих объектов используют профлист с нанесенным на него полиэстером. Как показывает практика, стоимость немного выше, чем у оцинкованного материала, но при этом эксплуатационный срок больше в несколько раз.

Важно учитывать тот факт, что арочный гнутый профнастил, покрытый полимером, может иметь порядка 15 стандартных оттенков, но существуют производители, которые по индивидуальному заказу могут придать готовой продукции любой оттенок.

Арочный профнастил. Что такое арочный профлист

Арочная крыша чем накрыть. Конструкция и достоинства арочных крыш

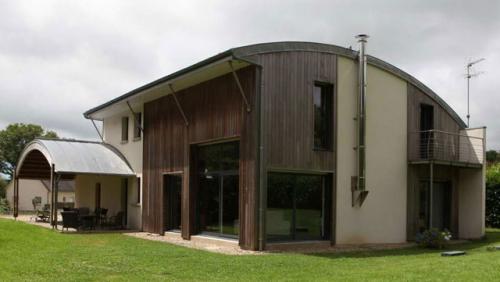

Арочная крыша представляет собой изогнутую конструкцию, имеющую форму дуги. Такие крыши используются в жилых домах, на промышленных объектах и административных постройках для защиты от внешних факторов. До недавнего времени сфера использования арочных крыш ограничивалась специализированными постройками – бассейнами, оранжереями и пр.

Арочные крыши из профнастила. Арочная крыша для дома 17

Сейчас же арочные конструкции с успехом используются в самых разных ситуациях, что в немалой степени обуславливается рядом присущих им достоинств, среди которых:

  1. Оригинальные визуальные характеристики. Крыши арочного типа встречаются нечасто, поэтому жилой дом с такой конструкцией автоматически становится оригинальным и выделяющимся на фоне более традиционных скатных кровель.
  2. Хорошая сопротивляемость ветру. Изогнутая форма обеспечивает арочным крышам хорошую аэродинамику, благодаря которой конструкция в итоге оказывается защищенной от срывов покрытия.
  3. Небольшая снеговая нагрузка. На выгнутой арочной крыше снег попросту не задерживается, поэтому все опорные элементы испытывают значительно меньшую нагрузку, чем в других типах конструкций.
  4. Расширение свободного пространства под кровлей. Арочная конструкция кровли делает внутренний объем помещений более просторным с визуальной точки зрения.

Кроме того, стоит отметить и универсальность арочных конструкций – при необходимости их можно использовать в любых архитектурных стилях, от довольно архаичных до вполне себе современных.

Калькулятор арочной крыши. Расчёт крыши

  • Расчёт односкатной крыши
  • Расчёт двускатной крыши
  • Расчёт вальмовой крыши
  • Расчёт шатровой крыши

Перед началом расчетов нужно уяснить, что крыша и кровля – это не тождественные понятия. Под «крышей» мы имеем в виду всю систему, которая стоит на мауэрлате: стропила, обрешетка и контробрешетка, всевозможные виды изоляций и, наконец, кровельный материал, то есть непосредственно «кровлю». Онлайн-калькулятор крыши с чертежами позволяет получить данные и по крыше, и по кровле – в удобном для вас формате.

Готовый расчет стропильной системы и металлочерепицы на крышу (а также других видов кровельных покрытий) можно сохранить как в виде простых цифр по количеству стройматериалов, так и в виде чертежей и 3D-моделей. Результат вы можете сохранить на ПК или мобильное устройство, с которого вы вводили данные, а также отправить на e-mail самому себе или специалисту, который занимался проектированием вашего объекта. Кстати, перед закупкой рекомендуется проконсультироваться с ним или с профессиональным сметчиком: онлайн калькулятор для расчета кровли с чертежами крыш рассчитан на стандартные исходные данные – ваш объект может иметь особенности, которые сервис не учтет.

С помощью сервиса можно делать расчеты:

  • односкатной, двускатной, четырехскатной, в том числе вальмовой крыши;
  • любого перечисленного вида крыш с учетом мансарды;
  • любого перечисленного вида крыш, учитывая разный угол наклона;
  • площади кровли.

Все данные вводятся в сантиметрах – так, длину крыши по коньку, которая будет составлять 12 метров, необходимо указывать как 12000 сантиметров; результаты сервис также выдает в сантиметрах.

Если необходимо, под основными данными можно проставить галочки для учета дополнительных материалов: мауэрлата, контробрешетки, гидроизоляции и утеплителя. Сервис учитывает самые используемые виды и марки материалов.

Как построить круглую крышу. Профнастил

Как построить круглую крышу. Профнастил

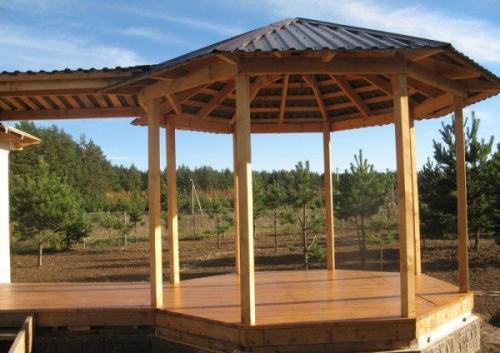

Профлист С21К на крыше беседки сложной формы

Следующий вариант, из чего сделать крышу для беседки – это профлисты. Они сделаны из металла с защитным покрытием, поэтому полностью не пропускают свет и долговечны.

Этот материал считается самым экономичным в вопросе, как сделать круглую крышу беседки. Используя профнастил С21К, вы можете переворачивать его вверх ногами, сводя к минимуму количество отходов. По сути это аналог металлочерепицы с другим профилем и менее презентабельным внешним видом, но более легкий и дешевый.

Как сделать крышу в беседке из профнастила:

Как построить круглую крышу. Профнастил

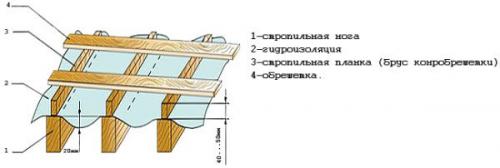

Схема каркаса для монтажа кровли

  • На стропила степлером крепится гидроизоляция и затем прибивается обрешетка и перпендикулярная контробрешетка. Это нужно, чтобы оставить между кровлей и гидроизоляцией вентиляционный зазор более 4 см.
  • Листы укладываются на обрешетку и прикручиваются к ней с помощью саморезов, либо кровельных шурупов.

Фото, как крепить профлисты к стропилам

  • Фиксировать нужно места прилегания нижней части волны к обрешетке. При креплении к крайним планкам обрешетке, нужно вкручивать саморезы в каждую волну, а в промежуточных местах можно делать монтаж через одно углубление.

Обратите внимание! Для монтажа профнастила на крышу нельзя использовать гвозди или сварку. Также нельзя проделывать этими способами отверстия в листах. Используйте для вкручивания саморезов дрель или шуруповерт, с небольшими оборотами.
