Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:

• Большой вес стен дома из камня, кирпича, бетона
• Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
• Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
• Закладка в проект цокольного этажа, гаража, подвала в будущем доме

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.

По типу сборки конструкции ленточный фундамент может быть:

• Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
• Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

Монолитные ленточные фундаменты по типу заглубления и конструкции:

• Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
• Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
• Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
• Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
• Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.

Ленточный монолитный фундамент чертеж. Общая информация

Фундамент в понятии строительства является подземной частью здания (сооружения), которая воспринимает нагрузки и передает их на основание. Если посмотреть на чертеж монолитного основания, можно выделить следующие его части. Основанием являются пласты плотного грунта. Верхняя плоскость, на которой расположены надземные части сооружения или здания, называется обрезом либо поверхностью. Нижняя его плоскость, которая непосредственно соприкасается с основанием, называется подошвой.

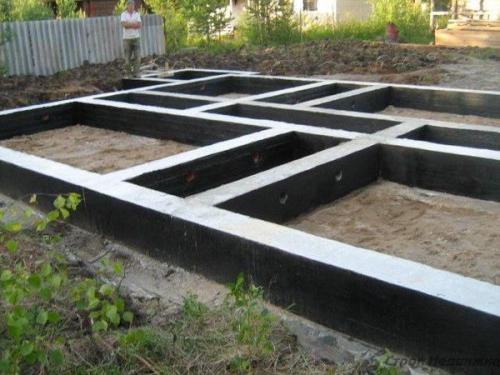

Ленточный закладывается по периметру здания.

Ленточный фундамент – это полоса из железобетона, которая идет по периметру полностью всего здания. Лента закладывается под все наружные и внутренние стенки строения. Технология строительства достаточно проста по сравнению со свайным либо плитным. Чтобы соорудить ленточный фундамент, чертеж обязателен. Такое основание трудоемко и требует немалого расхода материалов по сравнению, к примеру, со столбчатым видом (большее количество бетона, опалубки; обязательно понадобится применять кран).

Ленточные могут применяться:

Схема ленточного фундамента

1. В домах с бетонными, кирпичными и каменными стенками (плотность которых более 1000-1300 кг/куб.м).
2. Для домов с тяжелым перекрытием (сборные железобетонные либо монолитные, металлические).
3. В случае если имеется угроза неравномерных осадков в связи с неоднородностью грунтов на участке (например, участок в одной части сложен песками, а в другой – пучинистыми суглинками). Армированное ленточное основание может сработать как единое целое, перераспределить усилия, и тогда стенки дома не дадут деформаций и трещин.
4. Если планируется в доме цокольный этаж либо подвал и при этом стенки ленточной подобной конструкции будут образовывать стенку подвального помещения.

В процессе планирования строительства дома достаточно важно грамотно и ответственно подойти к выбору типа изготавливаемого строения, потому как этот элемент является одним из важнейших конструктивных для постройки. Ошибка в начале строительства, экономия строительного материала, неверно спроектированная конструкция, некорректный чертеж приведут к серьезным негативным последствиям в процессе эксплуатации дома.

Конструкции:
а,б) сборный,
в) монолитный,
г) бутовый.

Могут возникнуть такие проблемы, как перекосы, перерасход материалов, горизонтальные и вертикальные деформации, неравномерные осадки, возникновение трещин в несущих конструкциях и так далее. В огромной степени от надежности будет зависеть большое количество качеств постройки, помимо того, ее долговечность и капитальность.

Следует помнить, что нулевой цикл возведения строения – это несколько дорогой процесс, и чаще всего он составляет треть стоимости полностью всей постройки. Лучше всего заказать проект и чертеж опытным проектировщикам. Стоит понимать, что спросить с них можно, только если правильно составить договор. Организация в проекте может обоснованно и грамотно выбрать тип и материал, с помощью которого можно изготавливать фундамент.

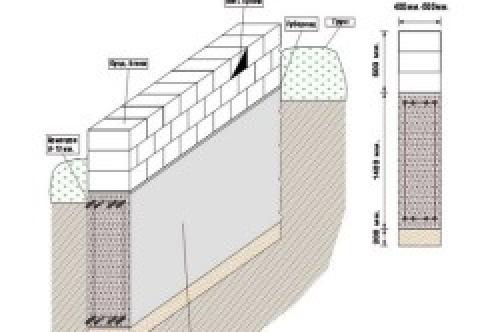

Разрез дома с ленточным фундаментом. Что такое ленточно-монолитный фундамент: сфера применения и виды

Ленточно-монолитный фундамент представляет собой ленту из железобетона, которая располагается под всеми стенами коттеджа. Она точно повторяет контур коробки, воспринимая нагрузку от строения и передавая ее на грунт.

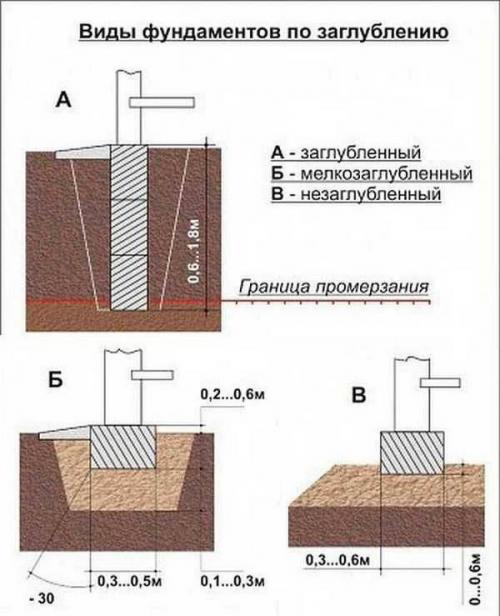

По уровню заглубления ниже нулевого уровня различают 3 вида ЛМФ:

1. Заглубленный. Уровень заглубления составляет 50-70% от всей высоты основания. Используется для строительства коттеджей из тяжелых материалов. Обладает высочайшей несущей способностью и позволяет сделать в доме подвал или цокольный этаж. В частном строительстве применяется нечасто из-за большого объема земляных и бетонных работ.
2. Мелкозаглубленный. Самый востребованный вариант в сфере частной застройки. Лента фундамента заглубляется на 20-30% от собственной высоты. Такой фундамент отлично подходит для сооружений из самых разных материалов: газо- и пеноблоков, кирпича, ж/б плит, бруса и пр. Фундамент мелкого заложения сочетает в себе надежность и высокую несущую способность с минимальными трудозатратами на его возведение.
3. Незаглубленный. Фундаментная лента не заглубляется в грунт, ее подошва лежит на земле. Основание такого типа применяется для легких строений: дачных домиков, сараев, бань.

Виды ЛМФ по заглублению

ЛМФ подходит практически для всех типов грунтов. На сухих песках, супесях и суглинках основание закладывается выше уровня глубины промерзания. На средне- и высокопучинистых грунтах — ниже уровня промерзания на 20-30 см без устройства дренажной системы. Если проект предполагает устройство дренажа и замену пучинистых грунтов непучинистыми, то основание можно заглублять выше уровня промерзания.

При высоком уровне грунтовых вод (УГВ) заглубленный ленточный фундамент без проведения эффективных осушительных мероприятий использовать не рекомендуется. Под действием гидростатического давления лента будет разрушаться и деформироваться. В этом случае рекомендуется рассмотреть вариант устройства основания на свайном фундаменте.

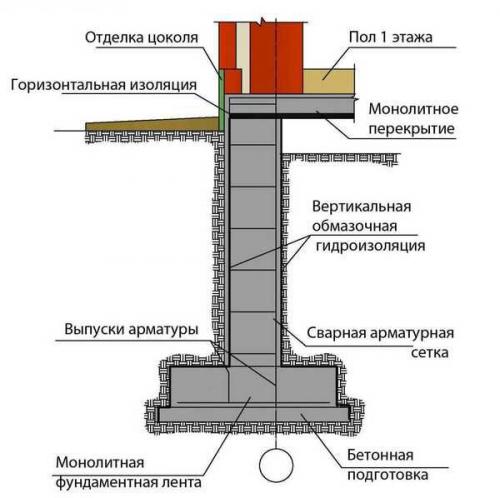

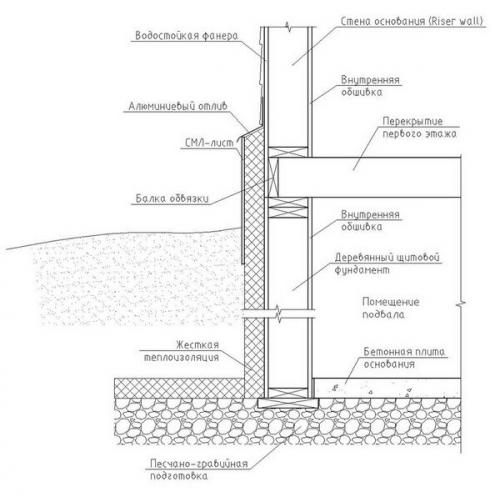

Узел ленточного монолитного фундамента.

представляет собой основной тип опорных конструкций, подходящих для большинства построек, грунтов и гидрогеологических условий.

Существует несколько разновидностей ленточных оснований, которые состоят из разных материалов или имеют отличия в технологии строительства.

Наиболее надежным и прочным вариантом является монолитный ленточный фундамент, способный выдерживать массивные и тяжелые постройки.

Рассмотрим его конструкцию и порядок возведения.

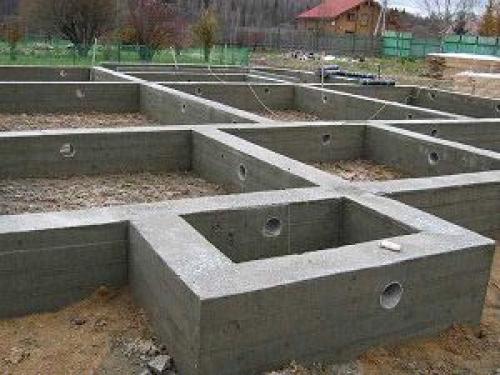

Монолитный ленточный фундамент представляет собой цельную железобетонную ленту, отлитую за один раз и имеющую равномерные качества по всей длине. Такой вид основания демонстрирует максимальные эксплуатационные качества, опережая сборные типы ленточных фундаментов.

Монолитная лента имеет высокую прочность, устойчивость к внешним нагрузкам, в особенности — к нагрузкам морозного пучения, возможных на влажных грунтах. Высокие показатели позволяют снизить расход материалов, что делает фундамент дешевле.

Достоинства и недостатки

К достоинствам монолитной ленты принято относить :

• Универсальность, способность нести постройки любого назначения.
• Равномерное распределение веса постройки по всей длине ленты.
• Высокая прочность ленты в любом участке, отсутствие слабых мест конструкции.
• Относительная дешевизна возведения.
• Возможность постройки зданий или сооружений из любого материала.
• Объем земляных работ можно ограничить.
• При необходимости, возможно создание подвала или погреба.
• Технология строительства отработана до мелочей и результат всегда предсказуем.

Существуют некоторые недостатки :

• Некоторые виды грунтов не допускают строительства на этом виде основания.
• Требуется тщательное и качественное обследование гидрогеологического состояния участка.
• Трудовложения и объемы материалов достаточно велики.

Имеющиеся минусы не повлияли на популярность монолитной ленты, уверенно лидирующей среди всех альтернативных технологий.

Сфера применения

Монолитное ленточное основание имеет наибольшую прочность и несущую способность.

Это делает его пригодным для использования в качестве опорной конструкции для различных построек :

• Деревянных.
• Пено- и газобетонных.
• Шлакоблочных.
• Кирпичных.
• Железобетонных.

Кроме того, монолитная лента способна эффективно работать на разных типах грунта :

• Песчаные. Супеси.
• Суглинки.
• Глинистые.

Не годятся рыхлые и неустойчивые, а также слоистые типы грунтов с разнородными прослойками. Они способны образовывать водоносные слои, периодически наполняющиеся и вновь иссякающие. Подобные условия требуют использования другого типа основания.

Виды

Существует два варианта строительства монолитной ленты:

• Мелкозаглубленный фундамент . Погружается в грунт на относительно небольшую глубину (чаще всего, 60-70 см), выше уровня зимнего промерзания. Используется на сухих участках с глубоким залеганием грунтовых вод, с плотными грунтами и отсутствием неустойчивых слоев.
• Заглубленный вариант. Глубина погружения превышает уровень зимнего промерзания. Это позволяет исключить возможность появления нагрузок пучения, направленных снизу вверх. При этом, боковые усилия пучения остаются неизменными и преодолеваются увеличением толщины слоя засыпки пазух.

Выбор технологии производится на основании геологических условий на участке и параметров будущей постройки. Чем выше и тяжелее будет дом, тем сильнее проявляется необходимость .

С подвалом или без?

Ленточный фундамент позволяет обустроить подвал. В то же время, если необходимости в нем нет, можно сократить объем земляных и прочих работ и отказаться от строительства подвального помещения.

Принципиальной разницы в сооружении фундамента нет, подвал не влияет на прочность или несущую способность основания . Если принимается решение о создании подвала, увеличивается объем земляных работ и повышаются требования к утеплению ленты.

При создании мелкозаглубленного варианта ленты выкапывается котлован, не заходя под ленту. Пол и стены заливаются бетоном с армированием, устанавливается гидроизоляция и утеплитель.

Как он устроен

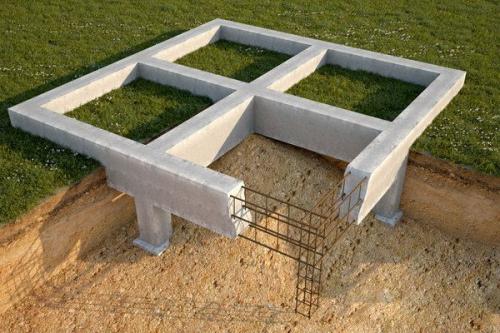

Монолитная лента представляет собой сплошную бетонную отливку с армпоясом внутри. Она залита в опалубку, установленную на слое песчаной засыпки (подушки), играющей роль дренирующего слоя . После застывания бетона опалубку снимают, а ленту гидроизолируют и утепляют.

Боковые поверхности ленты, погруженные в грунт, засыпаны слоем дренирующей засыпки, действующей аналогично песчаной подушке. Верхняя часть основания находится над поверхностью грунта и представляет собой цоколь здания.
