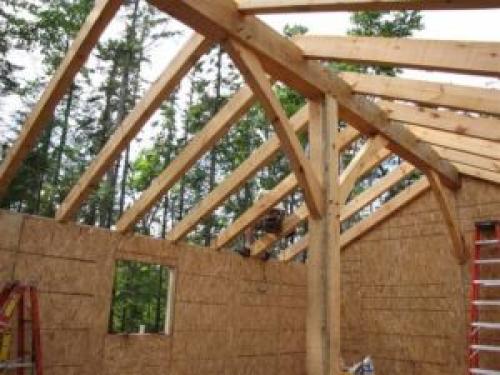

Чертежи и схемы стропильной системы двухскатной крыши. Стропильная система двухскатной крыши: элементы

Чертежи и схемы стропильной системы двухскатной крыши. Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

• Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
• Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
• Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
• Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
• Подкос. Планка, соединяющая под наклоном лежень и стропило;
• Стойка. Вертикально упирается в лежень и стропило;
Конек . Балка соединения верхних оснований стропил;
• Кобылка. Наращиваемая часть стропила для свеса;
• Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
• Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:



Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши



Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

• С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;

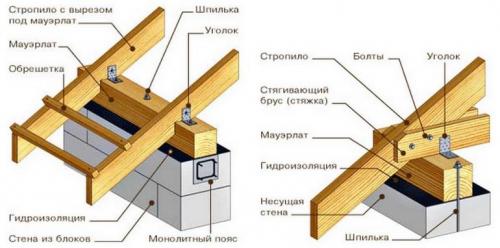

• С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
• С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

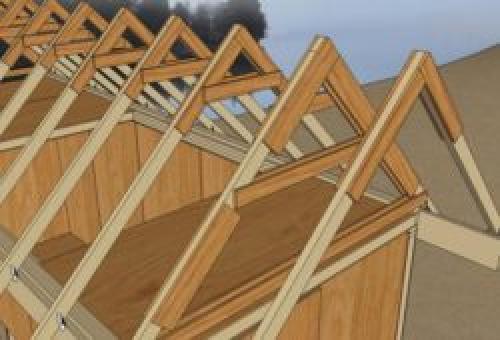

Стропильная система двускатной крыши: расчет. Виды простых крыш

Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.

Стропильная система двускатной крыши под металлочерепицу. Порядок укладки металлочерепицы на двухскатную крышу: как рассчитать и накрыть кровлю

Рассматривая сегмент современных кровельных материалов, нельзя обойти вниманием металлочерепицу.

Она сочетает в себе широкий спектр преимуществ достигаемых за счёт использования передовых технологий производства и благородную эстетику традиционных материалов.

При условии правильного выбора и соблюдения ключевых монтажных правил, такая крыша способна выполнять функции десятками лет. О том, что собой представляет металлочерепица, на что обратить внимание при выборе, а также в чём заключаются особенности монтажа такойи пойдёт речь далее.

Плюсы и минусы материала

Как и любой другой материал, металлочерепица обладает набором преимуществ и недостатков, которые необходимо принять во внимание ещё на этапе выбора кровли. Однако перед их рассмотрением важно понять, что собой представляет этот вариант покрытия. Металлочерепица – это разновидность листового материала, производимого методом профилирования металлического листа толщиной 0.3-0.6мм.

Для защиты сердцевины от негативного воздействия внешних факторов окружающей среды, после формования листы покрываются несколькими слоями защитных покрытий . Для этих целей последовательно наносится слой цинка, пассивирующий слой, грунтовка и декоративный слой на основе полимеров.

В результате получается стойкое к широкому спектру внешних воздействий покрытие, которое при соблюдении правил монтажа исключает образование коррозии в течение длительного времени.

Итак, среди преимуществ металлочерепицы можно выделить:

• Презентабельный внешний вид – листы формуются с целью имитации натуральной черепицы и в достаточной степени её повторяют, при этом широкая палитра доступных цветов формирует практически неограниченную вариативность применения.
• Сравнительно невысокий вес – в зависимости от толщины сердцевины и габаритов листа, его вес может составлять 3-6 кг, что можно считать отличным показателем, как в сравнении с натуральным аналогом, так и другими вариантами жёсткого кровельного покрытия.
• Механическая прочность – применение технологии формования позволило не только улучшить внешний вид покрытия, но и увеличить металлическую жёсткость листа, что положительно сказалось на способности кровли к сопротивлению снеговым и ветровым нагрузкам.
• Долговечность – применение нескольких слоёв защитного покрытия обеспечивает металлической черепице высокий уровень защиты от появления коррозии и увеличивает потенциальный срок службы покрытия.
• Универсальность – за время присутствия на рынке материал получил широкое распространение, и производители насытили сегмент не только основными типами листов, но и предоставили широкий выбор доборных элементов, которые позволяют воплотить любые дизайнерские замыслы.

Висячая стропильная система двускатной крыши. Устройство и монтаж стропильной системы двухскатной крыши

Смешение понятий, путаница в названиях — проблема, с которой сталкиваются при самостоятельном строительстве крыши. Внешне простая конструкция двускатной стропильной системы требует внимания к строению узлов. Можно найти стандартные размеры основных элементов, но без понимания принципов их соединения, правильный выбор сечения балок не гарантирует отсутствия проблем при эксплуатации кровли.

Стропильная система или стропило — это скелет крыши, конструкция, состоящая из стропильных ног, горизонтальных, наклонных и вертикальных элементов.

Стропило:

• является основанием для кровельного покрытия;
• принимает и перераспределяет нагрузки, включая снеговую и ветровую нагрузки, вес ковельного пирога, вес самого стропила;
• организует возможность для вентиляции и проветривания подкровельного пространства.

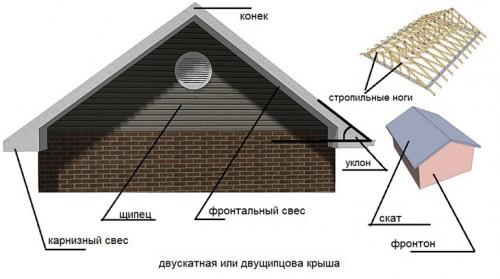

Двухскатная крыша

Такая крыша состоит из двух пересекающихся плоскостей, скатов. Плоскости могут отличаться линейными размерами, площадью, градусом наклона (уклоном). Пересекаясь, скаты образуют ребра. Часть фасада здания, заключенная между скатами кровли — щипец, отсюда второе название — двущипцовая кровля.

Треугольную форму крыше придают при помощи:

• стропильных ног;
• продольных балок, слег, в брусовом или бревенчатом доме.

За исключением некоторых рубленых зданий, главный несущий элемент двухскатной конструкции — стропильные ноги (стропилины), которые устанавливают под углом к горизонтали. Такой угол называют уклоном.

Плюсы конструкции

Устройство стропильной системы простой двухскатной крыши предполагает минимальное количество соединений (ребер). Здесь нет ендовы — пониженного пересечения скатов, по которому стекает вода в многощипцовых кровлях. Значит, меньше возможностей для протекания. При правильно подобранном угле и организованном вентилировании кровли классическая двущипцовая крыша сама избавляется от снежного покрова.

В конструкции только один вид стропильных ног. Устанавливают их попарно в одинаковом положении, поэтому простота монтажа дополняет список преимуществ.

Хуже двускатная кровля переносит ветровые нагрузки. Особое внимание при проектировании уделяют прочному креплению стропила к стенам дома, установке ветровых связей. Ветровые связи — это диагональные элементы, которые крепят под стропильные ноги, соединяя их. Связи воспринимают ветровые нагрузки, располагают их часто буквой V.

Примеры стропила двущипцовых крыш

Комбинирование дополнительных элементов, подкосов, стоек, изменяет устойчивость и прочность конструкции, позволяет перекрывать сооружения разной ширины.

Источник: https://dekor-i-interer.ru-land.com/novosti/vidy-stropilnyh-sistem-dlya-dvuhskatnoy-kryshi-osnovnye-funkcionalnye-zadachi-stropilnyh

Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

Основными элементами стропильной системы являются:

1. Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
2. Стропило — балка, воспринимающую нагрузку от кровельного пирога.
3. Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
4. Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
5. Лежень — опора для стойки. Размещается на переводах.
6. Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
7. Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
8. Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.

   В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

Стропильная система двускатной крыши с мансардой

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.

Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок, устанавливают максимально близко к коньковому узлу.

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли.

Основные элементы стропильной системы

• Стропила
• Ригели
• Затяжки
• Стойки

В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать.

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

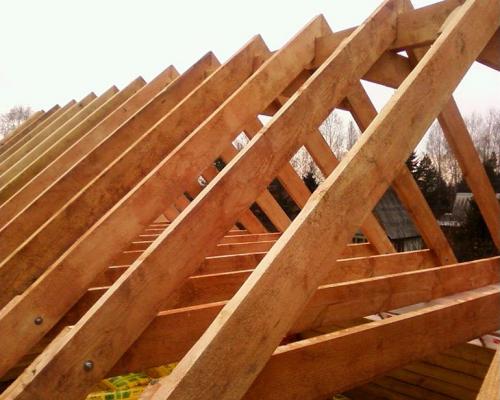

Стропильная система двухскатной крыши чертеж. Как сделать крышу двухскатную своими руками — устройство, чертежи, монтаж

Чтобы построить собственный загородный дом своей мечты, требуется в первую очередь создать детальный проект. В нем должна быть учтена вся информация о планируемом строении, включая вариант кровли. Наиболее часто хозяева склоняются к выбору «двухскатная крыша своими руками».

Этот тип весьма прост в возведении, надежен и долговечен. Помимо этого, в его пользу говорит и такой момент, что данный выбор не потребует слишком больших финансовых вложений да к тому же и прекрасно сочетается с любым дизайнерским решением здания.

Какие особенности имеются у двухскатных крыш

Название этого типа крыш говорит само за себя: они состоят из двух скатов. При этом они могут быть симметричными или асимметричными. Какими бы крыши ни были, их объединяет общность конструкции, в которой всегда имеют место такие элементы как:

• Мауэрлат. Этим термином обозначается брус небольшого сечения, на котором по сути зиждется вся система стропил.
• Стропила, представляющие собой нетолстые доски или брус. Их устанавливают под углом к стенам строения. Именно благодаря им формируются скаты будущей крыши.

Помимо этого, проект двухскатной крыши может предусматривать наличие дополнительных деревянных деталей. Это в частности:

• опоры под брус конька, если он наличествует в системе;
• в больших постройках имеют место стойки под стропила;
• брус, который укладывают поперек стропил, называемый прогоном. Он служит опорой всей стропильной системе крыши;

брус

• в нижней части конструкции, параллельно прогону может располагаться лежень, на который устанавливают стойки для стропил;
• парные стойки соединяются друг с другом затяжками.

Устройство кровли – основные составляющие элементы

Кровля завершает процесс создания крыши и в свою очередь состоит из многих составляющих. К основным элементам кровли относятся следующие:

• Наклонные плоскости, или скаты, составляющие 95% крыши и обеспечивающие отвод осадков с нее.
• В местах, где скаты соединяются, в виде выступающих углов образуются наклонные ребра.
• Конькам предназначено закрывать щель в месте стыка двух скатов.
• Внутренние углы, образуемые в местах пересечения скатов, называются ендова, или разжелобки.
• Нижняя часть ската – капельник – защищает стены от воздействия воды.
• Карнизный свес является горизонтальной частью ската и выходит за стены здания.
• Фронтальным свесом называется наклонная плоскость ската, выходящая за стены.

капельники для кровли

• Вдоль обреза ската расположен желоб для сбора и отвода дождевой воды, которую «принимают» водосточные трубы. В том месте, где желоб соединяется с водосточной трубой, монтируют водосточную воронку.

желоб для сбора и отвода дождевой воды

Сооружение крыши своими руками – подробная инструкция

Как сделать крышу самостоятельно? Для этого требуется серьезная подготовка. Должна быть четкая схема действий. Неплохо бы рассмотреть чертежи и фото, предлагаемые на соответствующих сайтах. Затем перво-наперво нужно разработать проект, выполнить необходимые расчеты, тщательно изучить технологию работ.

Проектирование конструкции и выполнение расчетов

Совет! Нынче проекты крыш можно создать при помощи специальных компьютерных программ.

Другой разумный вариант – воспользоваться услугами архитекторов, многие из которых могут предложить готовые варианты для двухскатных крыш в частных постройках, а из них уж несложно выбрать подходящий.

Если предполагается самостоятельно разработать такой проект, следует изучить устройство крыши, наличие необходимых материалов, роль каждой детали в конструкции.

Разработка такого проекта предполагает в общих чертах такие этапы:

• определение модификации крыши,
• подбор подходящих материалов,
• составление визуального эскиза с цветовыми акцентами,

Расчеты по строительству крыши начинаются со стропильной системы и кровельных материалов. Рассчитывая «стропильную мощность» и шаг установки стропил, важно учитывать нагрузки на кровлю, состоящую из суммы отдельных нагрузок типа погодных (снег, ветер), собственного веса каркаса крыши, а также веса работающих строителей и т.д.

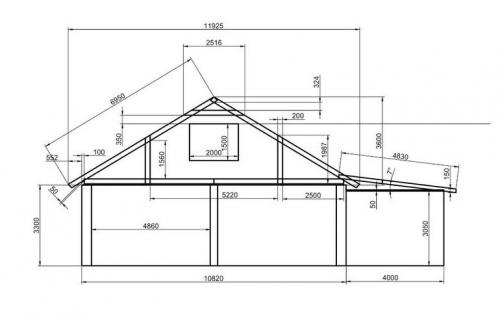

Стропильная система чертеж. Среднестатистические размеры составляющих

Для изготовления наслонных стропилин используют лес и пиломатериал 2-го сорта. Подойдут ошкуренные бревна, пластины – те же бревна, но отесанные с двух сторон. Используется брус и попарно сшитые доски.

Сечение стропильных ног для возведения односкатных крыш над постройками необходимо рассчитывать с учетом веса кровли, снеговой и ветровой нагрузки. Перечисленные значения в среде народных мастеров попросту складываются и вводятся в одну из многочисленных расчетных программ, коих в интернете чуть меньше, чем легион. Для того чтобы не маяться с вычислениями, мы приведем среднестатистические сечения стропильных ног и сопутствующих элементов, употребляемые для строительства односкатных крыш в средней полосе, это:

• Бревна и вытесанные из них пластины Ø 180-200мм, брус 100×150мм (150×150мм) применяются для сооружения стропильного каркаса, перекрывающего пролет 4,5м и более.
• Бревна и пластины Ø 120-180мм, брус 100×100мм используются, если перекрыть необходимо пролет до 4,5м.

Брус в обоих случаях допустимо заменять попарно сшитой доской, размеры которых в итоге позволят получить балку требующегося сечения.

Следует помнить, что бревно Ø меньше 120мм, пластины толщиной меньше 70мм и доски сечением менене 40×150мм в сооружении стропильных конструкций не используется. Даже для малоответственных навесов, устраиваемых на площадках в средней полосе, указанные размеры – минимум.

Мауэрлат в средней полосе рекомендовано устраивать из бруса со стороной 180-200мм. подкосы большепролетных крыш следует делать из бруска 80×80мм, бревна Ø 100мм, из сшитых досок 25×150мм.

Если схема стропильной системы односкатной крыши предопределяет устройство прогона, его устанавливают параллельно скатам. Нужен он для повышения жесткости конструкции в качестве дополнительной опорной системы. Для фиксации прогона монтируют опоры и лежень точно так же, как диктует технология сооружения двухскатных крыш . Только цель заключается не в формировании конькового перелома, а в поддержании плоскости крупного ската. Прогоны большепролетных конструкций делают из бруса 180×180мм или из бревна Ø 200-260мм. Для изготовления стоек под прогоны берут брус со стороной 120мм или бревно 130-200мм в диаметре.

Источник: https://balki-v-interere.postroivsesam.info/stati/stropilnye-sistemy-dvuskatnyh-krysh-stropila-osnovopolagayushchiy-element

Стропильная система двускатной крыши своими руками. Схема стропильной системы

Стропильная система двухскатной крыши представляет деревянный каркас, в основе которого расположены стропильные ноги. Между стропилами делают обрешетку, затем прокладывают гидро- и теплоизоляцию, а затем крепят кровельное покрытие (профнастил, ондулин, черепицу, шифер и пр.). Стропильные ноги устанавливают на мауэрлат.

Мауэрлат — деревянный брус, который укладывают по периметру внутренних стен. Длина бруса может соответствовать длине стены либо подгоняться под размер стропильной ноги. Важно укладывать мауэрлат на гидроизоляционный слой! В качестве гидроизоляции подойдет стандартная полиэтиленовая пленка или рубероид.

Сверху стропила упираются в коньковый прогон или конек кровли, который тоже изготавливают из бруса. Длина конька равна длине крыши. Схема стропильной системы предполагает, что скаты пересекаются и образуют горизонтальные и наклонные ребра. Горизонтальные свесы называются карнизами.

Кроме того, схема предусматривает наличие подкосов, угол которых при установке составляет 45 градусов. Они уменьшают нагрузку ветра и давление снега. Подкосы незаменимы в регионах с большим количеством снега и сильным ветром. Изготовление кровли из тяжелых материалов (например, из натуральной черепицы) предусматривает, что боковые прогоны делают в виде дуги или коромысла.

Для ветреных регионов схема устройства кровли также включает монтаж диагональных связей из досок, толщина которых варьируется в пределах 25-500 мм. Нижний край крепят к основанию стропильной ноги с одной стороны, а верхний — к середине ноги с противоположной стороны.
