Как собрать дверной замок схема накладной. Установка накладного замка

Популярная модификация накладных замков – модель производства ООО “Зенит-Химмаш” ЗН1-2 (на ее примере мы и рассмотрим процесс устаноки). Особенностями модели являются:

несложная установка на деревянные и металлические полотна;
не требуется смазка деталей замка, так как детали личинки изготовлены из бронзы;
безотказная работа;
долгий срок службы.

Для более успешной работы по установке замка первоочередной задачей должно быть детальное изучение инструкции монтажа и пошаговое соблюдение всех пунктов процесса. Итак, рассмотрим, как собрать ЗН1-2:

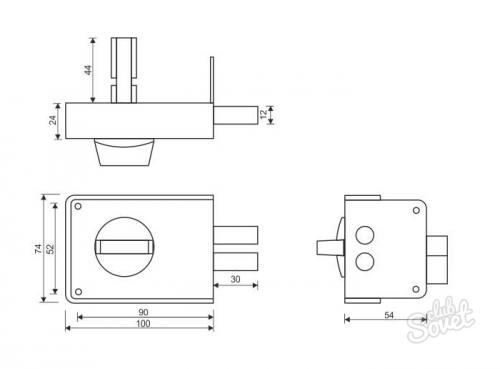

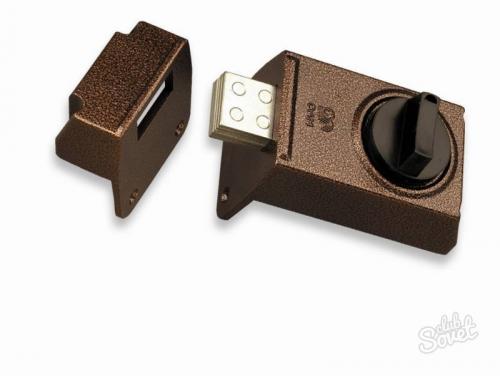

Модель накладного вида ЗН 1-2

Сначала нужно сделать разметку карандашом под крепление основного корпуса замка.

Определите высоту установки изделия, ориентируясь на рост членов семьи. Оптимальный вариант – 110-150см.

Сверлим отверстия нужного диаметра, по мере необходимости дорабатываем их, чтобы избежать подвижности корпуса.
Фиксируем корпус замка. Выбираем крепежные детали в зависимости от материала дверного полотна. Для деревянных дверей подойдут шурупы нужной длины, в металлическую дверь лучше заранее подготовить винты подходящего диаметра.
Проверяем ход задвижки, она должна перемещаться плавно, без особого усилия и трения об опорную поверхность.
Далее по запорному элементу нужно отрегулировать и выставить ответную часть механизма, отверстие которого должно четко совпадать с запорным “язычком”
Сверлим отверстия под крепление ответной накладки и прочно фиксируем ее на панели винтами.
Заключительным этапом монтажа будет контрольная проверка работы механизма запирания в целом. Запирающий элемент должен входить в ответную часть легко, без трений, в этом случае замок будет служить долго и безотказно.

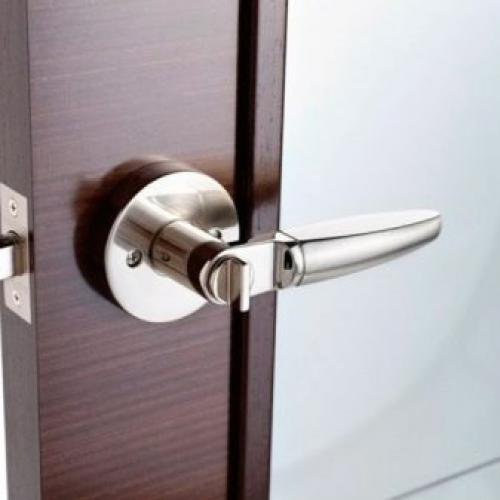

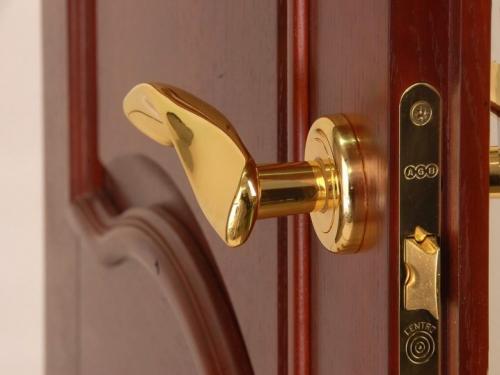

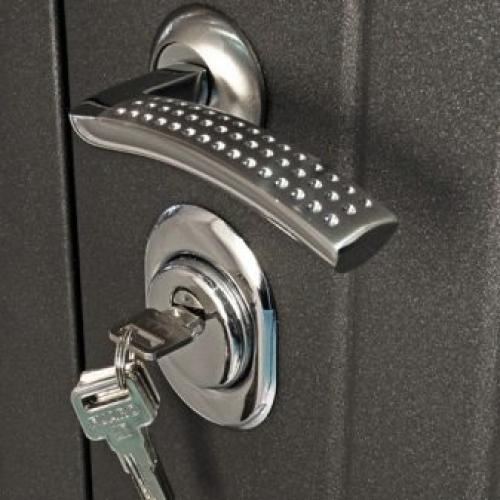

Устройство дверного замка с ручкой. Замок с ручкой

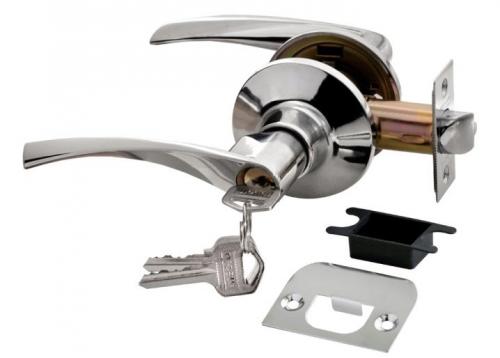

Самый простой и распространенный вариант – замок с ручкой. Это может быть как простая защелка без блокировки, так и более сложный механизм, который предполагает использование ключа. Как же справиться с такой фурнитурой?

В первую очередь нужно позаботиться о снятии самой ручки. Для этого нужно открутить винт сбоку или снизу с помощью отвертки или шестигранного ключа. Для нобов используется специальный ключ для блокировки подпружиненного штифта. Затем снимите декоративную накладку и открутите крепежные винты. Снимите ручку вместе с осевой частью. Это откроет вам доступ к замковому механизму.

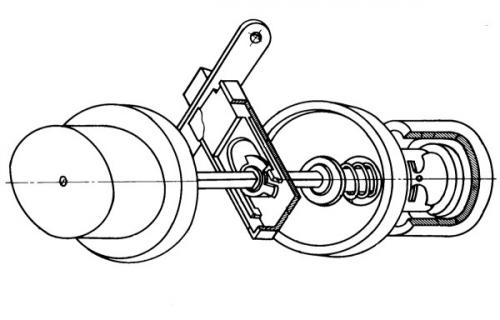

Схема устройства межкомнатного замка с ручкой

Для того чтобы разобрать сам замок необходимо в первую очередь открутить пластину с торцевой части. её могут удерживать 2-4 винта. После этого извлечь язычок со всеми остальными деталями не составит труда. Нужно просто подтолкнуть их вовнутрь и достать через отверстие в дверном полотне на том месте, где была установлена ручка.

Для замка-защелки существует несколько иной, но тем не менее во многом похожий принцип работы. Для того чтобы разобрать такой механизм, понадобится изначально снять ту часть, которая находится с фронтальной стороны двери.

Для этого со стороны заглушки открутите декоративный колпачок, зачастую он крепится на резьбе, но встречаются модели, которые фиксируются на защелке. После этого выкрутите открывшиеся вам винты и аккуратно снимите механизм, в том числе и с обратной стороны.

Схема устройства межкомнатной защелки

Для того чтобы достать замок открутите торцевую пластину и аккуратно протолкните внутреннюю его часть. Если защелка соединена с ручкой, вам нужно буде полностью разобрать и то, и другое, чтобы достать интересующую вас деталь.

Если планируется полная замена замка, не забудьте открутить и ответную пластину на дверной коробке.

Источник: https://milyj-dom.ru-land.com/novosti/ustroystvo-zamka-vreznogo-s-zashchelkoy-mehanizm-sekretki

Как собрать накладной замок. Вывод

Теперь вызнаете все про накладные дверные замки, и сможете установить такую конструкцию своими силами.

Гарантия безопасности всего дома – это высококачественная дверь и надежный замок. Именно от этого зависят ваши тишина и спокойствие. Если вы решили поменять замок на двери и сомневаетесь в своем выборе – используйте накладной механизм. Он удобен в установке, прочен и почти не имеет недостатков. Давайте разберемся, как собрать накладной замок и установить его в вашу дверь.

Замок «накладного типа» – оптимальный вариант для установки. На сегодняшний день производится огромное количество видов такого рода устройств, они отличаются по цене и характеристикам, но имеют одинаковый принцип. Накладная модель отличается от врезной тем, что установка ее займет намного меньше усилий и вашего времени. Кроме того, не нужно «травмировать» дверь, а просто провести монтаж для установки замка. Эта конструкция имеет высокий уровень секретности и устойчивости к постороннему вмешательству. Перейдем к «сердцу» нашей конструкции. Как правило, накладная модель включает в себя:

Лицевую часть (планку);
Приводной рычаг;
Корпус с элементом запирания;
Ответную составляющую.

Эти детали в обязательном порядке должны быть в системе замка. Если вы приобретаете его в магазине - обязательно проверьте наличие всех элементов. Если же вы изготавливаете замок самостоятельно или под заказ, обратите внимание на все составляющие и их состояние.

Приступим к сборке. Для того чтобы самостоятельно выполнить эту работу, вам понадобится:

Стальная пластина (2,5–3 мм толщиной, 10 мм в диаметре) – для основания;
2 пластины аналогичной толщины, но длиной до 120 мм, шириной в 22 мм – для накладок;

Дверной замок apecs устройство. Дверной замок с ручкой и защелкой: варианты устройства и принцип работы

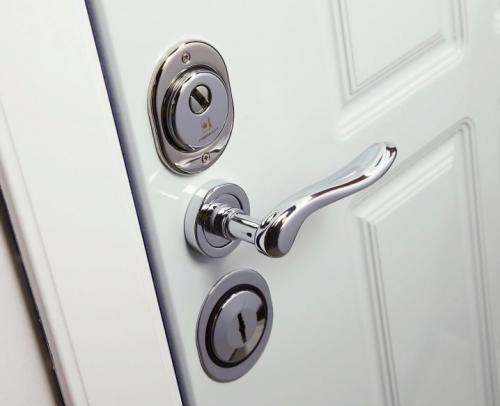

Дверные замки с ручками и защёлками являются популярным видом запирающих механизмов и широко используются на входных и межкомнатных дверях. Применение защёлки заметно повышает функциональность замковой конструкции, а наличие ручки делает её использование лёгким и удобным.

Характеристики конструкции

Конструктивно замок представляет собой сложное механическое устройство, состоящее из корпуса, замкового механизма, защёлки, блокиратора, нажимной либо поворотной ручки и декоративной накладки, которая в некоторых моделях заменена отдельными розетками. Особенностью устройств с защёлками является возможность их использования с любым видом замкового механизма, включая сувальдные, цилиндровые, магнитные, электронные и электромеханические модели. Кроме того, запирающие конструкции могут быть оснащены кодовым устройством или иметь комбинированное исполнение.

Наиболее подходящим устройством для установки на входную металлическую дверь является замок сувальдного типа. Механизм такого замка состоит из фигурных пластин, которые имеют большое количество комбинаций, образующих секретный пин. Количество зубчиков на бородке ключа определяют число сувальдных пластин внутри устройства: их количество всегда на одну меньше числа зубцов. Сувальдные замки характеризуются длительным сроком службы и высокой взломостойкостью.

Цилиндровые модели также часто устанавливаются в замках, оснащённых защёлками и ручками. Их механизм представлен в виде цилиндра-личинки с размещёнными внутри фигурными элементами или дисками. Открывание двери происходит при совпадении выемок на ключе с выемками на фигурных элементах. Такие устройства также достаточно надёжны и удобны в использовании, причём установленная в них защёлка нередко исполняет роль запирающего ригеля. Захлопывание защёлки в таких конструкциях обусловлено её скошенной формой. Язычок сжимает пружину и быстро входит в паз, после чего пружина разжимается и возвращает защёлку в исходное положение.

Дверные замки, оснащённые ручкой и защёлкой, могут иметь цельное исполнение, при котором и защёлка, и запирающий механизм располагаются в едином блоке и закрываются общей декоративной планкой. Также механизмы могут быть выполненными в виде отдельных устройств, оснащённых каждый своей декоративной розеткой. Установка таких замков производится методом их врезания в полотно, что способствует максимальному сохранению внешнего облика двери и повышению взломостойкости.

Варианты устройства

Замки с ручками и защёлками представлены двумя группами: простыми замковыми механизмами для межкомнатных дверей и серьёзными вариантами с высоким классом защиты для входных групп.

Межкомнатные модели

К замкам, предназначенным для установки на межкомнатные двери, не предъявляется столь серьёзных требований по безопасности. Такие конструкции, как правило, устанавливаются в охраняемых помещениях, а запирающее устройство носит скорее предупредительный характер, нежели защищает имущество от злоумышленников. Главным предназначением межкомнатных замков в условиях квартиры является условное ограждение личного пространства, предотвращение возникновения сквозняков и запирание помещения от маленьких детей или домашних животных.

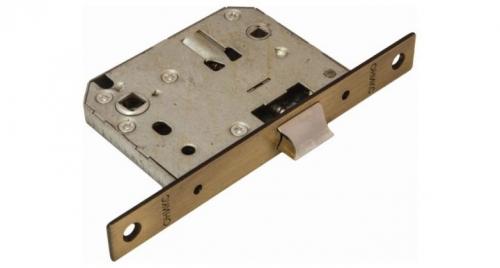

Конструктивно врезные межкомнатные замки отличаются друг от друга по виду защёлки. Самым популярным и распространённым вариантом является фалевая защёлка или, как её ещё называют, «собачка». Фалевая защёлка изготавливается из стали, алюминия либо цамака и имеет скошенную в одну сторону форму. Срабатывание защёлки на закрытие происходит при умышленном захлопывании двери либо сквозняке. Открытие защёлки происходит при опускании нажимной рукоятки вниз либо повороте ручки-кноба вокруг своей оси.

Замки, оснащённые фалевыми защёлками, часто имеют фиксатор, позволяющий принудительно втягивать язычок внутрь устройства либо фиксировать его в закрытом положении. Иногда замки оснащаются двумя язычками, один из которых работает независимо от ригельной задвижки, а второй объединён с ней в единый механизм. Ручки, контролирующие ход фалевых защёлок, могут иметь как одинарное, так и парное исполнение и чаще располагаются над замочной скважиной.

Магнитная защёлка является не менее популярным видом и чаще всего используются в офисных помещениях с большим потоком посетителей. Благодаря мягкому ходу и тихому срабатыванию такой замок не раздражает сотрудников и не отвлекает их от работы. Кроме того, многие магниты обладают значительной силой притягивания и начинают срабатывать даже в том случае, когда дверь не до конца закрыта. Выступая подобным образом в роли доводчика, магнитные защёлки избавляют сотрудников от необходимости вставать и закрывать дверь, оставленную приоткрытой кем-то из посетителей.

Источник: https://domastroevo.ru/novosti/kak-sobrat-dvernoy-vreznoy-zamok-vreznoy-zamok

Ремонт старого накладного замка. Ремонт цилиндровых замков, замена личинки

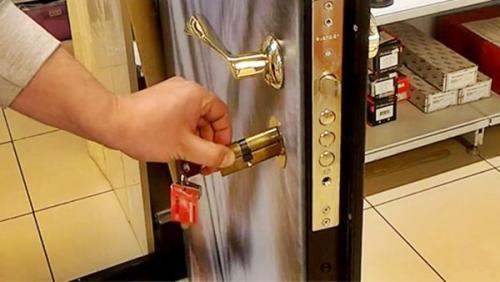

Заменить личинку новой достаточно просто

Замена личинки (секретки, ключевого цилиндра) делается в двух случаях: первый описан выше в пункте №4 раздела «Часто встречающиеся неисправности», а другим поводом является потребность в смене ключей (в наборе к секретке обычно прилагается 5 штук). Для того чтобы демонтировать старую деталь, необходимо с торца полотна снять прижимную планку (обычно там 4-ре болтика), а также ручки с боковыми накладками. После этого нужно выкрутить длинный болт, который жёстко фиксирует цилиндр в рабочем положении – так вы освободите личинку, но сразу она не выйдет.

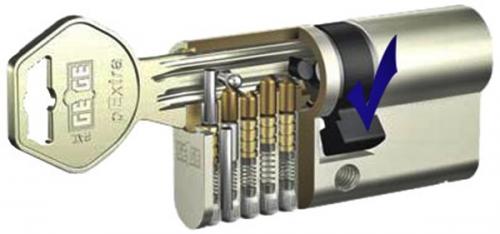

Синей галочкой помечен кулачок, который не только движет ригели, но и стопорит деталь

Дело в том, что личинка удерживается кулачком, когда ключ находится в положении «открыто» или «закрыто» — в другом ракурсе ключ не вытягивается, но этого и не нужно. Ключ остаётся в замке и его слегка поворачивают, буквально на 5-6⁰ в одну или в другую сторону (нужно пробовать). И тогда торчащий в сторону кулачок, утопится в тело цилиндра, который без всяких проблем выйдет из посадочного отверстия (просто потяните за ключ). Возможно, что менять этот узел вам не придётся, но достаточно будет нескольких капель машинного масла. После демонтажа секретки вы можете вытянуть весь замок, но там, на корпусе нет болтовых соединений – боковые стенки держаться на заклёпках.

Внимание! Когда пойдёте покупать новую личинку, обратите внимание на её длину – она может быть разной. Поэтому либо замеряйте старую деталь, либо толщину полотна и в магазине скажите об этом продавцу. Проблема в том, что длинный цилиндр будет выступать за плоскость двери в сторону подъезда (улицы), а короткий будет чересчур утоплен, и вы не сможете установить декоративную накладку.

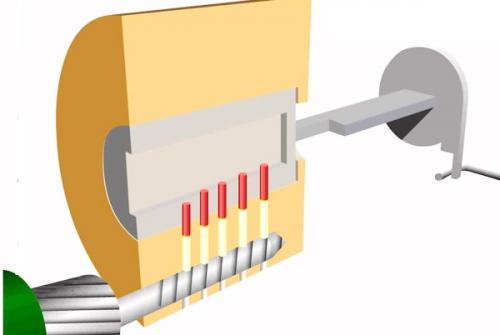

Разрушение щтифтов в личинке тонким сверлом

Если нужно открыть дверь, и вы потеряли единственный ключ, то это можно решить, как минимум, двумя способами:

Для этого придётся разрушить комплект штифтов. Чуть ниже скважины тонким сверлом делаете сквозное отверстие, но при условии отсутствия защиты от высверливания. После этого замок откроется плоской отвёрткой.
При критичной неисправности замка или утере ключа минусовую толстую отвёртку выгибаете в виде буквы Г и загоняете этот свёртыш в замочную скважину. Дверь несколькими откроется поворотами.

Источник: https://360doma.ru/novosti/kak-sobrat-dvernoy-nakladnoy-zamok-shema-otlichitelnye-harakteristiki-zamkov

Устройство накладного замка с защелкой. Механизм секретки

Итак, из чего состоит входной дверной замок? Основная деталь – это личинка, она является тем самым механизмом, который обеспечивает блокировку конструкции в проеме и препятствует проникновению посторонних в помещение.

Различают следующие модели:

цилиндровые;
сувальдные;
дисковые;
ригельные;
крестовые.

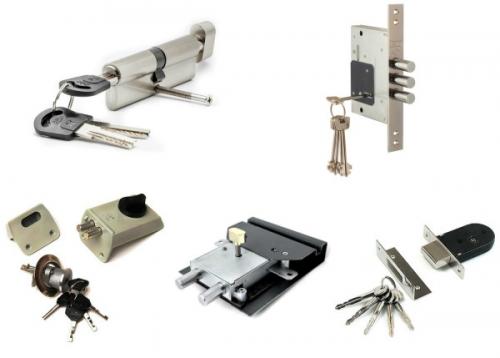

Варианты дверных замков в зависимости от механизма секретки

Цилиндровые. Это наиболее привычные изделия, секретная часть которых располагается в детали, похожей на цилиндр. Устройство так называемого английского замка следующее: внутри личинки располагаются штифты, которые блокируют механизм в закрытом положении. Ключ имеет насечки, которые сдвигают эти штифты согласно схеме и позволяют провернуть механизм.

Сувальдные. Эти изделия являются очень надежными. Схема сувальдного дверного замка заключается в наличии сувальд внутри механизма. Ключ имеет вид так называемой бабочки или солдатика и при проворачивании приподнимает их до заданного кодировкой уровня.

Дисковые. Это не самый надежный вариант, но тем не менее его можно использовать. Ключ имеет вид разрезанного пополам прута с несколькими насечками. Внутри замка этим ключом проворачиваются диски, образуя тоннель и освобождая механизм.

Ригельные. Устройство такого дверного замка оснащается защелкой с обратной стороны. Сегодня такие варианты используются редко ввиду своей ненадежности. Суть устройства состоит в наличии двух ригелей, которые оттягиваются специальным ключом или защелкой.

Крестовые . Самый слабый вид, ключ имеет крестообразную форму. Личинку можно вскрыть крестовой отверткой или любым другим подходящим предметом.

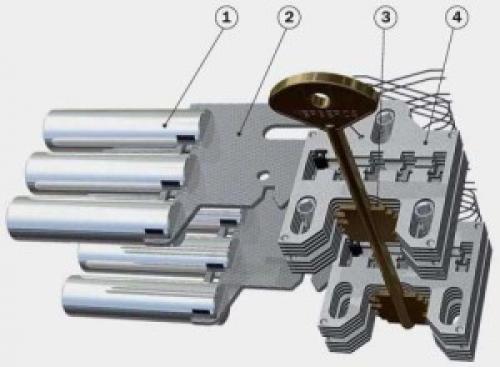

Замок зенит зн1-2.1, как собрать. Разбираем/собираем сувальдный замок своими руками

Секрет сувальдного замка гораздо больше по размеру, чем личинка цилиндрового запирающего устройства. Получить доступ к элементам секрета гораздо проще, а значит собрать и разобрать до конца подобный замок можно без специальных инструментов. Однако перед демонтажем секрета сверьтесь со схемой, ведь положение сувальдных пластин в разных замках может отличаться.

Чтобы разобрать сувальдный замок нужно подготовить отвертку, подходящую смазку и ветошь. Прежде всего, выкручиваем крепежные элементы, удерживающие крышку корпуса замка. Снимаем крышку, обнажая тем самым секретный механизм и остальные элементы, находящиеся в корпусе. Нас будет интересовать подпружиненная стопка металлических пластин с причудливыми вырезами, это и есть секрет замка.

Отводим пружины в сторону и извлекаем стопку пластин из корпуса. Обратите внимание, что пластины нанизаны на специальные крепежные элементы и непосредственно соприкасаются со стойкой хвостовика. Благодаря этому собрать пластины как-то иначе довольно трудная задача.

Произведя с пластинами нужные нам манипуляции, собираем секрет обратно. Пластины в стопке располагаются в определенном порядке, изменение этого порядка приведет к перекодировке секрета. Значит нужно собрать пластины в той же последовательности. Вставляем пластины по одной в крепежные элементы секрета и поочередно подпружиниваем. Как только все элементы будут установлены, можно закрывать и привинчивать крышку корпуса замка.

К сборке замка многие люди относятся достаточно вольно, считая это занятие весьма простым. На самом деле подобная работа скрывает множество подводных камней. Чтобы их обойти, нужно воспользоваться следующими советами специалистов.

После самостоятельной сборки замка не забывайте проверять его работоспособность, вставив в него ключи.
Проверяйте расположение элементов внутри замка согласно схеме.
Не перетягивайте крепежные элементы, это может нарушить работу секрета.
Сувальды должны крепиться в замке достаточно плотно, если они выпадают, значит, вы сделали что-то не так.
Обнаружив поврежденные элементы в замке, замените их, если замены не нашлось, меняйте замок. Никогда не устанавливайте неисправное запирающее устройство на дверь.

Если вы задумались о том, как собрать дверной замок схема вам в помощь. Ведь именно схема к конкретному запирающему устройству содержит исчерпывающую информацию, которая необходима вам для успешной его сборки/разборки. Помните также, что далеко не всегда нужно самостоятельно лезть в недра замка и терять время на проблему, которую вы не можете решить. Доверяйте подобную работу специалистам, не будьте скупы.

Если говорить об устройстве дверного замка, можно выделить принципиальные отличия для разных его видов. Сегодня в квартирах и домах устанавливаются самые разнообразные конструкции, которые способны защитить жилище от воров и в то же время являются удобными для использования. Для того чтобы лучше ознакомиться с ассортиментом фурнитуры для входных и межкомнатных дверей и их особенностями по ГОСТ, стоит рассмотреть отдельные виды изделий более подробно.
