Как установить газовую плиту на кухне. Подключение газовой плиты — правила безопасности

Как установить газовую плиту на кухне. Подключение газовой плиты — правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

1. Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

1. Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
2. Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
3. Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.

Как подключить настольную газовую плиту. Аналоги настольные

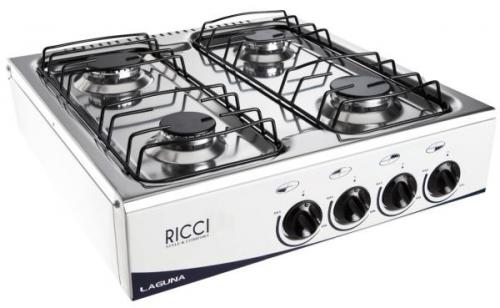

Настольная плитка на четыре конфорки.

1. Настольные газовые плитки занимают совсем немного площади, потому как представляют собой только варочную поверхность. То есть агрегаты не имеют духового шкафа.
2. Высота их варьируется от 9 сантиметров до 11. Длина и ширина колеблются, исходя из числа конфорок.
3. Как правило, подобные кухонные агрегаты работают от сжиженного баллонного газа. Его затраты зависят от периодичности и интенсивности применения плиты.

Обычно переносные  газовые плитки используются на дачных , а также садово-огородных участках.

Производители принимают во внимание разнообразие потребностей потребителей и выпускают нижеследующие разновидности агрегатов.

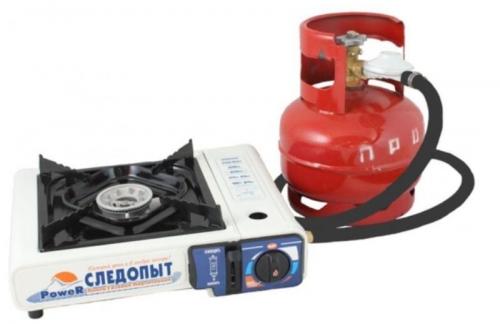

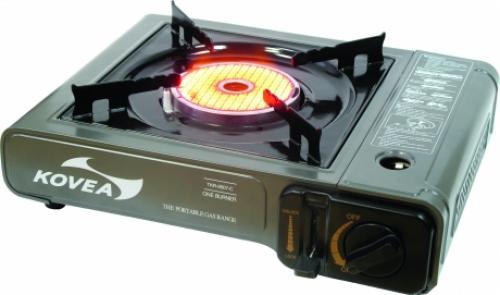

На фото плитка на одну конфорку.

1. Одноконфорочная газовая плита для дачи под баллон служит для подогревания блюд, кипячения воды для чая, приготовления простой пищи (например, яичницы). Выбор подобного прибора будет оптимальным, если вы посещаете загородный участок на один-два дня.
2. Двухкомфорочные аналоги наиболее популярны в среде дачников. С их помощью можно приготовить полноценный завтрак, обед и ужин.
3. Приборы, обладающие тремя и четырьмя конфорками , подходят дачникам, имеющим большую семью, а также занимающимся консервированием. Без помех для приготовления пищи, на таких плитках возможно заготавливать варенье, пастеризовать компоты, овощные закрутки.

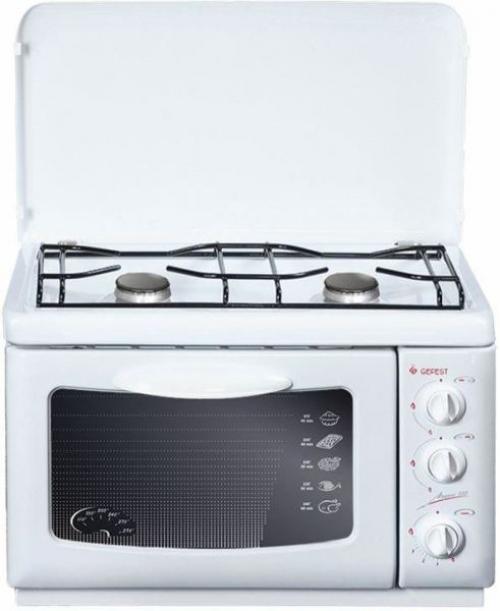

Настольное устройство с духовкой.

1. Отдельная разновидность — это настольные газовые плитки , имеющие духовые шкафы, обладающие объемом от 15 литров до 20. Габариты подобных устройств 55×35×37 сантиметров.

Подключение газовой плиты гибким шлангом. Подключение газовой плиты

Чтобы подключить данное оборудование к газу, необходимо приготовить такие инструменты и материалы:

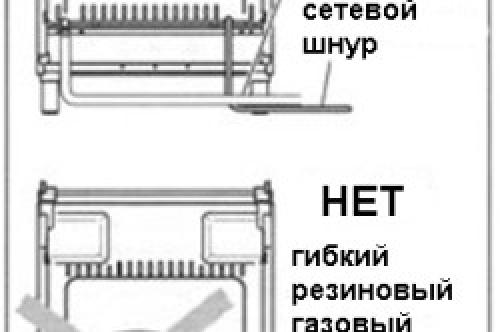

Схема расположения газового шланга и сетевого шнура.

• разводной ключ;
• отвертку;
• уровень;
• рукав;
• шаровой кран;
• кисточку;
• уплотнитель;
• мыльную эмульсию.

После покупки газовой плиты занесите ее на место монтажа. Снимите картонную упаковку и достаньте все комплектующие данного устройства. До окончания монтажа снимать защитную пленку не рекомендуется, чтобы ненароком не нанести поверхности агрегата царапин или других механических повреждений.

После этого прикрутите регулировочные ножки, которые должны идти в комплекте. Данную операцию легче выполнять вдвоем: один приподнимает плиту, а другой прикручивает ножки.

После этого её размещают на предполагаемом месте установки, оставив небольшой зазор от стены, достаточный для удобного подключения к газовой системе.

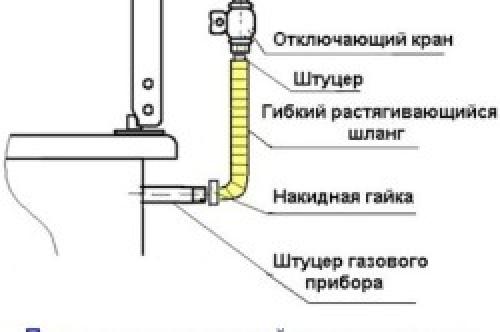

Схема подключения с помощью гибкого шланга.

В узел соединения плиты и газового стояка между плитой и шлангом монтируется металлическая сеточка, которая должна входить в стандартную комплектацию. С помощью этого элемента осуществляется защита горелки от возможных загрязнений, что увеличивает ее срок службы. Соединение затягивается разводным ключом. После этого шланг подключается к отключающему крану и тоже производится его надежная фиксация.

Далее нужно проверить герметичность соединений с помощью мыльного раствора. После его нанесения кисточкой на соединительные участки открывается газовый кран. Если при этом образуются мыльные пузыри, следует подтянуть гайку тем же ключом. После выполнения подключения плита с помощью уровня выставляется по горизонтали строго в ровном положении.

Как подключить газовую плиту к баллону

Удобство проживания в загородном доме определяется наличием коммуникаций, в состав которых входит и газоснабжение. При отсутствии центрального подключения к газу оптимальным решением будет подключение газовой плиты к баллону. Как подобрать подходящее оборудование и произвести его монтаж и подключение самостоятельно, читайте далее.

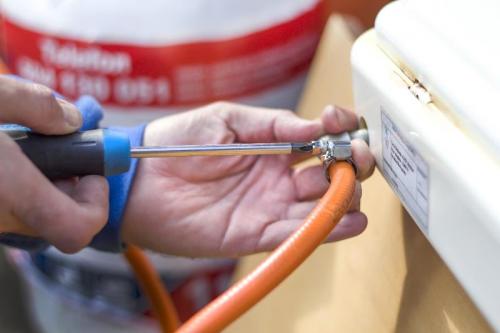

Подключение плиты к газовому баллону

Подготовка оборудования

Что нужно для выполнения работ? Чтобы произвести подключение пропанового баллона к газовой плите, потребуется подготовить:

• редуктор;
• соединительный шланг;
• газовый кран;
• крепежные хомуты.

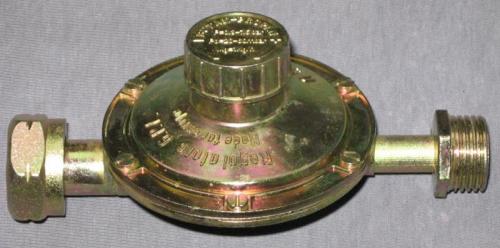

Редуктор – это оборудование, устанавливаемое на газовый баллон при помощи резьбового соединения и предназначенное для стабилизации давления газа на выходе:

• если баллон полный и давление газа высокое, то редуктор снижает параметр для корректной работы плиты;
• если газа мало и давление снижено, то оборудование увеличивает параметр до требуемого состояния.

Оборудование для стабилизации давления в системе

При выборе редуктора необходимо учитывать технические параметры плиты. Если точные значения рабочего давления не известны, то целесообразнее приобрести регулируемый редуктор и самостоятельно произвести его настройку.

Какой шланг выбрать для подключения оборудования? Газовая плитка может быть соединена с баллоном:

• резиновым армированным шлангом. Оборудование отличается невысокой стоимостью, достаточным уровнем прочности и относительной долговечностью (5 – 7 лет). Для сохранения начальных качеств не рекомендуется использовать на даче шланги данного вида, длина которых составляет более 1,5 м;
• резиновым шлангом, дополненным металлической оплеткой. Оборудование отличается более высокой стоимостью, но способно прослужить до 10 лет;
• сильфоновым шлангом. Самое дорогое, но и самое надежное оборудование, отличающееся возможностью использования свыше 10 лет.

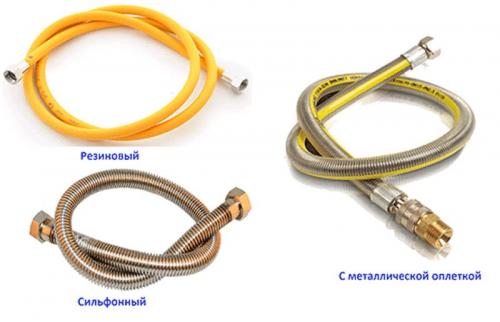

Разновидности шлангов для подключения газового оборудования

Для перекрытия газоснабжения в случае длительного отсутствия в частном доме или при возникновении аварийной ситуации в систему газоснабжения рекомендуется установить газовый кран. Для автономных систем подходят:

• шаровые краны , отличающиеся прочностью, надежностью и отсутствием дополнительного обслуживания;
• пробковые краны, при использовании которых, владельцам нужно периодически проверять работоспособность оборудования и проводить профилактические работы, направленные на достижение максимальной безопасности.

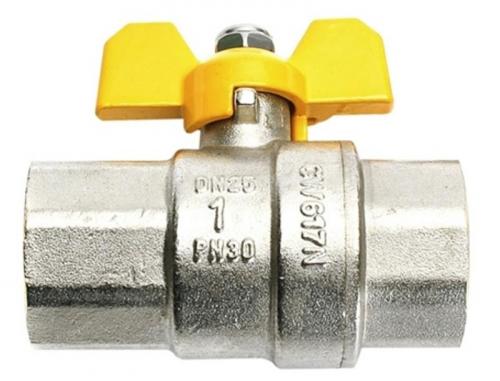

Шаровый газовый кран

Комплект для подключения газового баллона может быть дополнен:

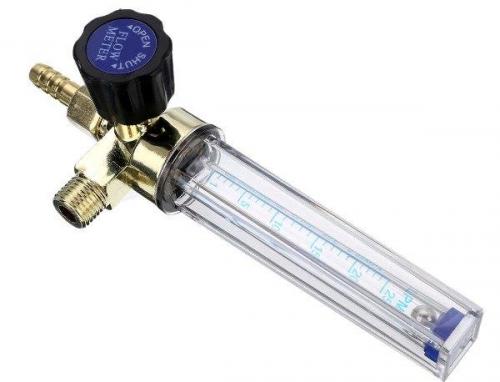

• расходомером, позволяющий контролировать количество газа в баллоне и своевременно производить заправку оборудования;

Устройство для определения остатка газа в баллоне

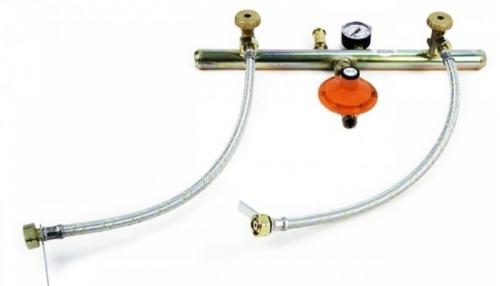

• соединительной рампой, которая необходима для одновременного подключения двух и более баллонов.

Устройство для одновременного подключения двух баллонов

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

1. установка баллона;
2. подключение к плите;
3. подключение к баллону;
4. проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

• на улице в специальном металлическом ящике;
• в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

• расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
• при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

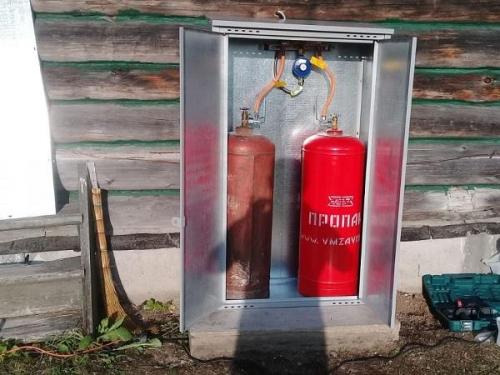

Расположение баллона с газом около дома

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

• расстояние от него до плитки должно составлять не более 1 м;
• запрещается установка внутри дома при наличии более 2-х этажей;
• нельзя располагать баллон в подвальном помещении;
• расстояние до– более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

1. к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
2. шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

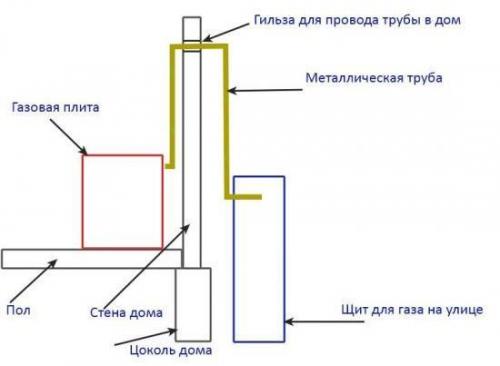

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

Как подключить газовую плиту с электроподжигом. Подключение газовой плиты: пошаговая инструкция

Планируя самостоятельно установить новое оборудование, нужно строго следовать всем правилам. Также лучше не затягивать с монтажом, поскольку гарантия начинает действовать с момента покупки, а не после ввода в эксплуатацию.

Расположение плиты

Следует заранее определиться с местом, где будет стоять прибор. Обычно это возле газовой трубы, как было задумано еще при строительстве дома. При желании изменить местоположение агрегата, лучше согласовать свои действия с Горгазом и получить соответствующее разрешение.

Поверхность пола должна быть максимально ровной и твердой, между стеной и плитой нужно оставить небольшой зазор. В комплекте к современным устройствам часто идут регулировочные ножки, с помощью которых удастся выровнять печку даже при наличии неровностей.

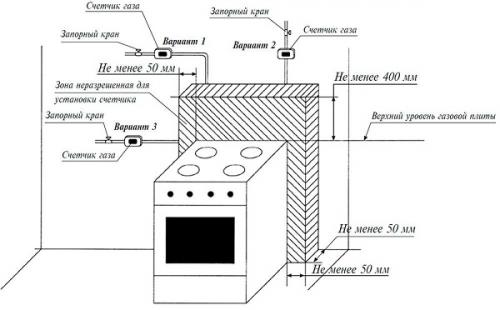

Схема правильного расположения плиты

Рекомендация! Если комплектация не предусматривает специальных ножек, можно воспользоваться прокладками из прессованного дерева или другого плотного материала.

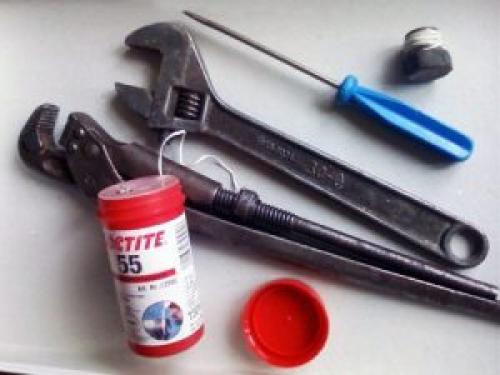

Выбор инструмента и материала

Чтобы подключить технику по всем требованиям, нужно позаботиться о наличии необходимых инструментов и деталей под рукой:

1. Ключи газовый и разводной;
2. Отвертка для затяжки хомута;
3. Уровень пузырьковый;
4. Уплотнительная лента или нить;
5. Прокладка (обычно идет в комплекте с плитой);
6. Шаровой кран из латуни желтого цвета, специально предназначенный для работы с газовыми установками;
7. Гибкий шланг желтого цвета подходящей длины;
8. Мыльный раствор для проверки герметичности соединений.

Важно! Если устанавливается комбинированное устройство с возможностью электроподжига, также понадобится розетка и электропровод.

Демонтаж старой плиты

Сначала нужно демонтировать старый агрегат. Для этого перекрывают подачу газа, затем откручивают соединительный шланг. После того, как перекрыт главный вентиль, лучше открыть все конфорки, чтобы убедиться в герметичности перекрытого крана и выпустить оставшийся газ из шланга. Отсоединяют печку только после того, как убедились, что топливо не поступает из трубы.

Совет! После отсоединения гибкого шланга, лучше закрыть выходное отверстие трубы влажной тряпкой и сверху намотать лентуФУМ. При выполнении манипуляции лучше обеспечить доступ свежего воздуха в помещение.

Замена крана

Установка нового вентиля может потребоваться в двух случаях:

• при проверке выявлена утечка;
• при наличии устаревшей лепестковой модели, которую нужно менять на обновленный вариант.

  Новый вентиль нужно устанавливать только в двух случаях

Все действия при замене нужно проводить быстро и слаженно, поскольку после отвинчивания старого крана в помещение будет поступать газ. Процедура безопасна, если в этот момент открыть окно и нет источника открытого огня. Открытое отверстие нужно заткнуть влажной тряпкой, резьбу очистить от грязи и старого герметика, после чего нанести новый слой уплотнителя. Дальше нужно извлечь кляп и быстро накрутить новый вентиль, затянув его ключом. Раствор мыльной воды поможет убедиться в герметичности соединений.

Установка новой плиты

Данный шаг подразумевает правильное размещение оборудования в выбранном месте. При этом важно выровнять его положение относительно горизонтальной поверхности, для чего лучше воспользоваться строительным уровнем. Исключить даже незначительные перепады по высоте следует при помощи регулируемых ножек или деревянных прокладок. По окончании работ нужно убедиться, что агрегат стоит устойчиво, не шатается и не заваливается в сторону.

Правильная установка плиты

Подключение плиты

Соединение техники с источником подачи газа возможно двумя способами:

1. Через стальную или медную трубу — такое подключение надежно, хотя сегодня редко применяется из-за трудоемкости процесса и невозможности сдвинуть печку с места в дальнейшем;
2. Через гибкий шланг — более современный и простой вариант, герметичность соединения обеспечивается намоткой уплотнителей с обоих концов и зажимными хомутами. После установки прибор можно передвигать на допустимую длину шланга в 1,5 метра.

   Правильное и неправильное подключение через гибкий шланг

Важно! Если диаметр выходного отверстия не совпадает с размерами соединительного патрубка, понадобится дополнительно приобрести переходник в специализированном магазине.

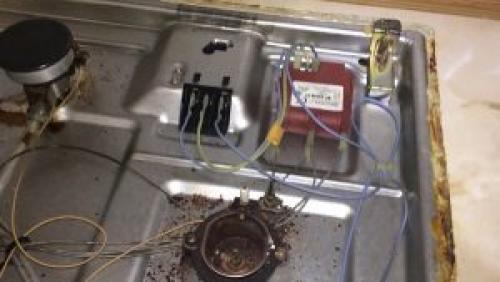

Подключение электроподжига

Для выполнения манипуляции важно наличие розетки с заземлением возле печки, если такой нет — ее надо будет монтировать. При отсутствии соответствующих умений лучше обратиться за помощью к профессиональному электрику. После этого достаточно вставить вилку в розетку, чтобы активировать функцию.

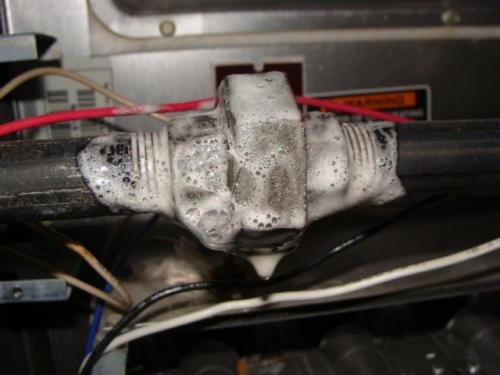

Проверка на правильность подключения

По окончании всех работ важно убедиться в том, что все соединения герметичны. Для этого опять используется мыльный раствор, который брызгают или намазывают на все места стыков. После этого открывают вентиль. Если в обработанных участках возникают пузыри, значит придется повторять действия по присоединению шланга — откручивать его, наматывать еще уплотнитель и закручивать. О герметичности и надежности узлов говорит отсутствие пузырей.

Как подключить газовую плиту с электрической духовкой. Последовательность установки

В первую очередь перекрывается кран на стояке, и демонтируется старая варочная плита. На её место устанавливается новый прибор, который выравнивается в горизонтальной плоскости при помощи вращающихся ножек и строительного уровня. Сделать это в одиночку не получится, потому что плиту придётся наклонять, чтобы подкрутить ту или другую ножку-опору. Поэтому такую операцию должны проводить, как минимум два человека: один наклоняет прибор, второй подкручивает ножки.

Устанавливать плиту впритык к стене не нужно, потому что потребуется зазор, чтобы свободно провести подсоединение шланга. Какой конец шланга подключать первым, зависит от удобства проведения работ. Можно сначала подключить его к стояку, а затем к плите, или наоборот. Важно установить между шлангом и патрубком плиты металлическую сетчатую прокладку, которая выполняет функции фильтра. Манжета входит в стандартную комплектацию газовых плит. Она удерживает мелкие частички, которые проходят вместе с газом. Если давление топлива на конфорках вдруг уменьшилось, то одна из вероятных причин – засорение сетчатого фильтра. Надо просто открутить шланг, прочистить сетку и заново провести подключение. Все эти операции проводятся при закрытом входном кране.

Затягивают патрубки шлангов от руки, а подтягивают рожковыми ключами, чтобы гарантировать герметичность соединения. Чтобы проверить герметичность скрепления, готовится мыльный раствор из шампуня или моющего средства. Затем открывается кран на стояке, и получившаяся пена наносится на стык. После чего соединение осматривается на предмет появления пузырьков на поверхности. Их наличие свидетельствует о том, что соединение пропускает газ. В этом случае, придётся посильнее затянуть патрубки шлангов ключами, а затем ещё раз проверить соединение. Если всё нормально, то плита ставится к стене на место.

Процесс установки газовой плиты с электрической духовкой такой же, как описано выше. Да и подключение к розетке ничем не отличается. Всё дело в мощности электрического духового шкафа. У разных моделей этот показатель отличается незначительно, но чаще варьируется в диапазоне 3-4 кВт. Поэтому от розетки надо провести медный провод сечением не меньше 4 мм². Он должен быть трёхжильным с заземлением.
