Проводка в деревянном доме. №4. Создание схемы электропроводки

Проводка в деревянном доме. №4. Создание схемы электропроводки

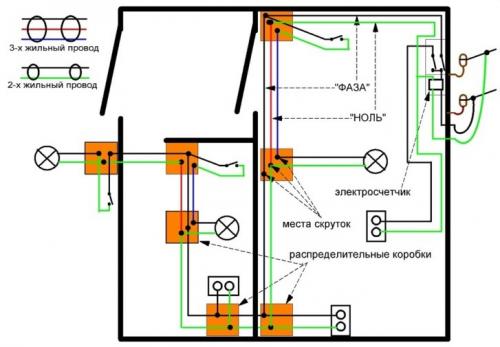

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На ней необходимо указать места, где будут расположены все розетки, выключатели, а также щиток и счетчик . На схеме показывают и места будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.

Чтобы правильно составить схему, руководствуйтесь такими правилами:

• заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;

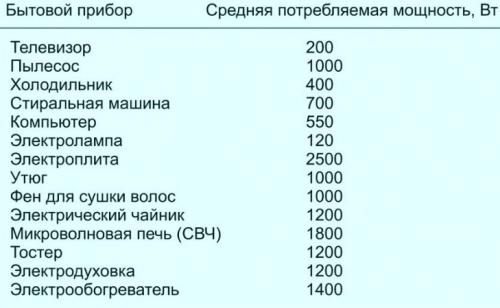

• определить максимальную мощность приборов;
• сформировать группы подключения. Правила диктуют предусматривать в каждую комнату по две ветви проводки: одна – для розеток, вторая – для освещения. В отдельную группу выделяют каждый мощный прибор (стиральная машинка, бойлер и т.д.) – для них необходимо прокладывать отдельный кабель. Освещение придомовой территории – это еще одна группа, но часто ее подключают к отдельному автоматическому выключателю, чтобы иметь возможность включить освещение, когда никого нет дома. Для каждой группы считаются максимальную нагрузку;
• розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому продумайте тип и количество электроприборов;
• выключатели, как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все ни были на одной высоте;
• распределительный щиток монтируют на высоте 150 см, чтобы маленькие дети к нему не добрались;
• проводка может проходить только вертикально и горизонтально, поворачивать под прямым углом.

Проводка в деревянном доме в кабель канале. Открытая или закрытая

Существуют два основных типа построения электрической проводки: открытый и закрытый. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на наружных полках и так далее.

Процесс проведения кабеля открытым методом в деревянном доме может выполняться одним из двух основных способов:

1. С применением коробов, гофрированных труб или кабель-каналов. Вариант уместен для домов с плоскими стенами, которые, к примеру, отделаны вагонкой. Ключевым преимуществом данного подхода является доступность кабеля, возможность оперативного ремонта или замены, обустройства дополнительной ветки. Поскольку провода открыты, то они прекрасно охлаждаются, что исключает вероятность перегрева или возгорания. Для лучшей вентиляции полость кабель-канала должна быть заполнена проводами на 60% или меньше.
2. Для деревянного дома из оцилиндрованных бревен подойдет монтаж кабелей с помощью изоляторов. Сначала фиксируют керамические ролики, являющиеся отличными диэлектриками, затем к ним закрепляют кабели. Данная технология является устаревшей, ею редко пользуются даже сегодня. В идеале должны применяться разноцветные витые пары.

1. Установка на скобы. Альтернативный метод, который подходит в случае невозможности укладки кабеля в коробах или фиксации на изоляторах.
2. Ретро-проводка, позволяющая максимально эффектно и необычно замаскировать зафиксированный на стенах и под потолком кабель.

Скрытый монтаж электрической проводки уместен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не были покрыты отделочными материалами. Для деревянных домов кабели должны прятаться в металлические или гофрированные трубы. Категорически запрещено применение пластиковых кабель-каналов. Метод требует больших капиталовложений, но позволяет обеспечить качественную и безопасную укладку, спрятав кабель от глаз.

Нельзя однозначно сказать, что какая: скрытая или открытая электропроводка – для деревянного дома лучше или хуже. Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже были отделаны стены, поэтому не хочется срывать вагонку, чтобы выполнить скрытую укладку. В подобном случае выбирают метод открытого монтажа.

Открытая электропроводка в деревянном доме. Какой кабель использовать для проводки в деревянном доме: виды проводки и основные правила безопасности

Деревянный дом – это не только красиво и полезно, но и опасно, когда существует риск возгорания от неправильно подобранной и смонтированной электропроводки. Поэтому каждый хозяин собственного жилья из бруса или бревна должен иметь представление о том, какой кабель использовать для проводки в деревянном доме, какие его виды чаще всего применяются, как точно рассчитать сечение, чтобы не допустить перегрева.

Проводка в деревянном доме – узел высокого уровня ответственности

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

• Открытый .

Есть несколько способов монтажа:

1. На плоских поверхностях . Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
2. На стенке из круглых бревен . Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
3. Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
4. Маскирующая .

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

Монтаж проводки в кабель-каналы

• Закрытый .

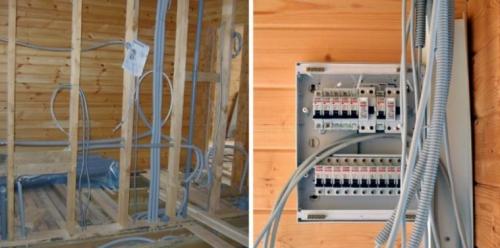

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

Скрытая проводка может проходить под напольным покрытием

Определить заранее, какая электропроводка лучше – открытая или закрытая, проблематично. Так как нужно учесть много факторов. Например, если в доме уже проведена финишная отделка, то предпочтение нужно отдать первой.

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
2. Установка электрощитка на специально подготовленную негорючую поверхность.
3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

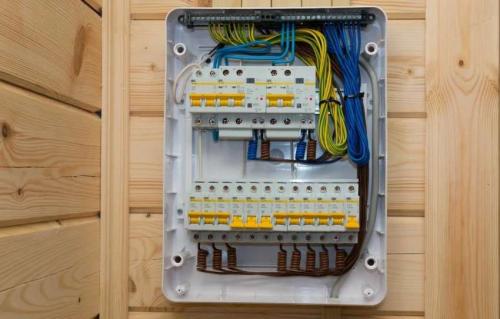

Щиток с автоотключением на несколько ветвей электропроводки

Снизить вероятность перегрева проводника в гофре или коробе можно, если заранее выбирать их по вместимости большей на 30-40%, чем необходимо.

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

• важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
• выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
• розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м^2;
• не допускать в проводке скруток и избыточного числа изгибов;
• применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
• нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
• для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

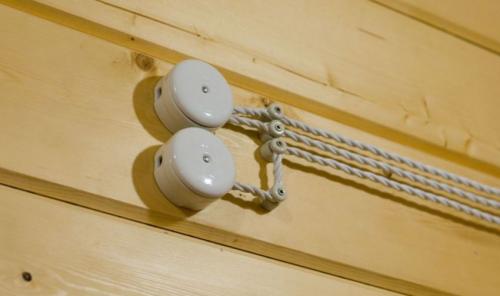

Керамическая распределительная коробка для открытой ретро проводки.

Для перехода электропроводов через деревянную стену или перегородку допускается применять отрезок толстостенной металлической трубы. С каждой стороны она должна выступать не менее чем на 1 см.

Вам будет интересно ! Как сделать правильную.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

1. ВВГ.
2. ПУНП.
3. ВБбШв.
4. NYM.

Разберем детально характеристики каждого из них.

Открытая электропроводка в деревянном доме пуэ. Откуда уши торчат?

С самим ПУЭ ничего сделать пока не смогли. Это мощный и очень авторитетный среди электриков документ. Но строителям на ПУЭ начихать, и поэтому с их подачи у нас в России с января 2002 года принимается СНиП 31-02-2001 «Дома жилые одноквартирные» , где в разделе электрики прописывается следующее (п.6.17):

Электроустановки должны отвечать требованиям ”Правил устройства электроустановок" (ПУЭ) и государственных стандартов на электроустановки зданий с учетом положений настоящего пункта и быть оборудованы устройствами защитного отключения (УЗО).

Электропроводка, монтируемая непосредственно по поверхности строительных конструкций или скрыто внутри них, должна быть выполнена кабелем или изолированными проводами, имеющими оболочки, не распространяющие горение. Допускается пропускать такой провод или кабель непосредственно через конструкции дома (без использования втулок или трубок).

То есть, сослались на ПУЭ, но с изменением, что теперь допускается пропускать кабели через конструкции дома без дополнительной защиты. Робко так написали, допускается… Напомню, что «допускается» — это если иные способы объективно невозможны, то можно.

Также, здесь указано, каким кабелем должна быть выполнена электропроводка, но про то, что этот кабель при скрытой проводке надлежит защитить, скромно умолчали. Вроде бы по ПУЭ, на которые идёт ссылка, надо защищать, но тут это не упомянуто, и можно трактовать так, что и не нужно. Вот так хитро сделали.

Источник: https://dekor-i-interer.ru-land.com/stati/montazh-provodki-v-derevyannom-dome-pravilnaya-prokladka-provodki-kreplenie-rozetok-i

Скрытая проводка в деревянном доме. Как проложить кабель в деревянном доме.

Рассмотрим все эти способы прокладки проводов в деревянном доме. Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (перегрева кабеля и т.п.), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, с аббревиатурой ВВГнг и пр., не поддерживают горение.

Постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен, допустима ли открытая проводка в деревянном доме. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Если электропроводка смонтированна в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Semik ( Пользователь FORUMHOUSE):

Могу сослаться на свой опыт работы пожарным и опыт электрика в аварийке. Стальные трубы больше нужны для механической защиты проводки от «дурака», зубов крыс, которые могут прогрызть даже металлорукав и повредить кабель. Я не раз видел, как стальная труба, с замкнувшей внутри проводкой, раскалялась докрасна. Случись такое в деревянной стене, и пожар неминуем.

По словам пользователя, первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув  кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. Правила прокладки кабеля в деревянном доме – вещь довольно туманная, пока мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

Источник: https://dekor-i-interer.ru-land.com/novosti/pravila-montazha-elektroprovodki-v-derevyannom-dome-otkrytaya-ili-zakrytaya

Скрытая электропроводка в деревянном доме под гипсокартоном. МОНТАЖ ЭЛЕКТРОПРОВОДКИ ПОД ГИПСОКАРТОНОМ

Помимо выбора способа крепления проводки не менее важно правильно определить ее трассу.

При этом следует учитывать:

• оптимальный вариант с точки зрения расхода кабельно проводниковой продукции;
• возможность повреждения электропроводки при отделочных работах и в процессе последующей эксплуатации.

С первым моментом все достаточно ясно, только не надо в погоне за экономией использовать диагональную прокладку. Выполняем монтаж строго по горизонтали и вертикали. Все повороты делаем под прямым углом с соблюдением допустимого радиуса изгиба кабеля (несколько диаметров, в зависимости от марки и сечения).

Экономить можно на спусках – если это розеточная часть, то трассу размещаем вблизи уровня пола. Для осветительной – под потолком.

Что касается предотвращения повреждения проводки саморезами при креплении гипсокартона, то совет прост.

Если все работы выполняете самостоятельно, то зарисуйте трассу с указанием размеров от базовых элементов:

• углов;
• потолочного перекрытия;
• уровня пола

Если прибегаете к услугам третьих лиц и сторонних организаций – выбирайте подрядчиков грамотных и ответственных. Дешевые бригады, девизом которых является "Э, хозяин, нэт проблем" – вариант рискованный.

При проходе сквозь металлические профили примите меры от повреждения изоляции, например наденьте дополнительную ПВХ трубку на провод, снимите заусенцы и зачистите края отверстия, если засверливаете его под провод.

Как раз, в этом случае, в месте перехода можно использовать отрезок гофрошланга.

В принципе, никаких сложностей размещение электропроводки в гипсокартоне не представляет. Требуется внимательность, аккуратность и здравый смысл.

Безопасная проводка в деревянном доме. 2 способа прокладки проводов в деревянном доме: дизайн, безопасность или денежные затраты

Существует всего два варианта монтажа проводки в зданиях из древесины: открытая, расположенная на виду, или закрытая, спрятанная в строительных конструкциях.

Второй способ обеспечивает более красивый интерьер. Поэтому его чаще всего используют даже понимая, что повышается опасность возгорания и распространения открытого огня.

В качестве профилактики люди пропитывают деревянные конструкции противопожарными смесями. Но полностью возлагать надежды на этот прием не стоит.

Дело в том, что здания с пропиткой, как и обычные, при пожаре сгорают дотла.

Разница лишь в том, что огнезащитная обработка замедляет начальный этап возгорания, чем дает владельцу резерв времени порядка нескольких минут на вызов пожарной команды, быструю эвакуацию жильцов и имущества.

Основной причиной пожара по статистике остается неисправность электропроводки. Поэтому ее качеству необходимо уделять особое внимание.

Когда провода смонтированы с наружи стены, то они немного портят интерьер. Но, с другой стороны, все неисправности в них или на конечных точках: розетках, выключателях, светильниках хорошо заметны.

Первое появление дыма или огня можно быстро потушить хотя бы водой. Если же задымление просачивается где-то из стены, подрозетника или распаечной коробки, то быстро добраться к источнику огня проблематично. Потребуется разбивать строительную конструкцию.

Вот эти два момента и определяют разницу пожарной безопасности для открытой и закрытой проводки.

Важно понимать, что момент возникновения неисправностей в электропроводке не подчиняется никаким законам. Источниками опасности могут быть разряды молнии, мыши, случайные повреждения питающей сети.

С начала возгорания люди могут отсутствовать дома. Тогда оповестить пожарную команду будет некому.

Поэтому здесь важно предусмотреть два вопроса:

1. Надежный монтаж проводки по действующим правилам.
2. Обязательное применение комплекса электрических защит, способных в автоматическом режиме эффективно предотвращать любые аварийные ситуации.

Эти требования на первый взгляд понятны, но на практике непосвященный в тонкости электрики человек допускает множество грубых ошибок.

К сожалению, среди специалистов также нет однозначного мнения, а споры по разным аспектам монтажа ведутся постоянно — вольное толкование правил встречается часто даже при простом выборе проводов и кабелей.

Ниже привожу краткие цитаты из действующих документов, которые помогут вам правильно ориентироваться в этом сложном вопросе.

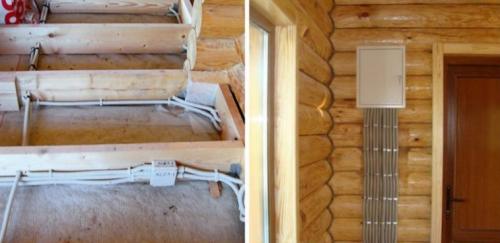

Проводка в деревянном доме нормы. Что разрешают строительные нормы

В отличие от строгих требований ПУЭ СП 31-105-2002 строительные правила для каркасных одноквартирных зданий СП 31-105-2002 разрешают монтаж проводки в деревянном доме без металлических коробов. Чем вызвано такое допущение, намного снижающее трудоемкость и материалоемкость прокладки сетей?

При анализе исследований, проведенных в скандинавских странах, Канаде и Америке, выяснилось, что причиной большинства пожаров служили неисправные бытовые приборы, а не сама проводка. При качественных материалах и соблюдении правил монтажа риск возгорания сводится к нулю.

Российская версия СП 31-105-2002 — это адаптированная под наши условия технология, изначально разработанная в странах Европы и Америки. Поэтому строительные правила разрешают прокладывать силовые линии внутри пустотных конструкций без металлических каналов и труб. Но при важном условии — оболочка кабеля должна не гореть и не распространять огонь. Все составляющие электросети — сечения проводов, автоматические защитные устройства, длина цепей, электротехнические изделия, приборы — должны быть правильно подобранными, качественными и соответствующими друг к другу по всем техническим показателям.

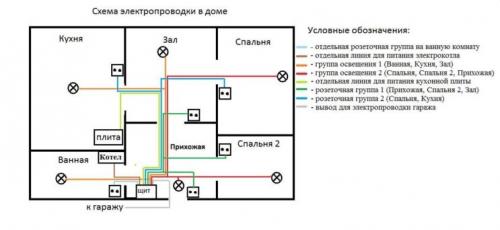

Схема электропроводки в деревянном доме

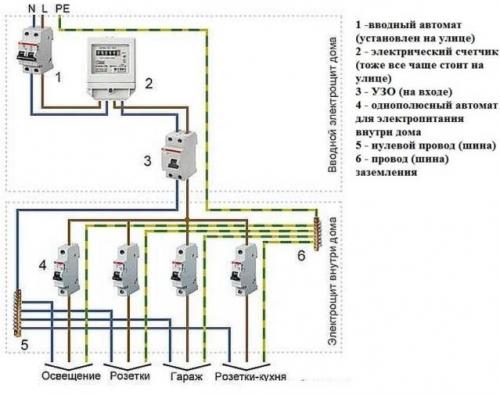

Для наглядного представления, а также определения расхода материалов нужно разработки схему электропроводки. Она состоит из нескольких ступеней:

• вводный автомат и счетчик — на улице;
• УЗО — на входе;
• однополюсные автоматы для различных веток сети — в доме;
• главная шина заземления — в электрощите.

Перед составлением схемы нужно начертить план дома с расстановкой мебели и оборудования, разметить розетки, выключатели, осветительных приборы. Согласно ПУЭ проводка для розеток и освещения должна быть отдельной от более нагруженных линий. Если в доме несколько этажей, на каждом размечаются основные и резервные точки питания.

Существуют правила по расположению проводки и электрофурнитуры в помещении:

• розетки — на высоте не менее 300 мм от пола;
• выключатели — 900-1500 мм;
• провода укладываются по стенам только вертикально, горизонтально и под прямым углом без наклона;
• чем меньше поворотов и соединений проводников, тем лучше;
• от газопровода и отопительных приборов нужно отступить не менее 400 мм, от потолка 300 мм;
• желательно, чтобы от распределительной коробки до самой отдаленной точки было не более 3 м.

Для электрощита нужно выделить сухое проветриваемое помещение. Схема выполняется в нескольких экземплярах, чтобы можно было использовать ее при тестировании системы или ремонте.
