Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На ней необходимо указать места, где будут расположены все розетки, выключатели, а также щиток и счетчик . На схеме показывают и места будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.
Чтобы правильно составить схему, руководствуйтесь такими правилами:
- заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
- определить максимальную мощность приборов;
- сформировать группы подключения. Правила диктуют предусматривать в каждую комнату по две ветви проводки: одна – для розеток, вторая – для освещения. В отдельную группу выделяют каждый мощный прибор (стиральная машинка, бойлер и т.д.) – для них необходимо прокладывать отдельный кабель. Освещение придомовой территории – это еще одна группа, но часто ее подключают к отдельному автоматическому выключателю, чтобы иметь возможность включить освещение, когда никого нет дома. Для каждой группы считаются максимальную нагрузку;
- розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому продумайте тип и количество электроприборов;
- выключатели, как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все ни были на одной высоте;
- распределительный щиток монтируют на высоте 150 см, чтобы маленькие дети к нему не добрались;
- проводка может проходить только вертикально и горизонтально, поворачивать под прямым углом.

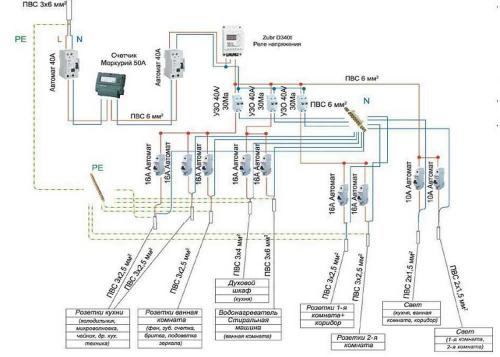

Замена проводки в деревянном доме. Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате
Где ставить вводный щит, требования к корпусу
В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

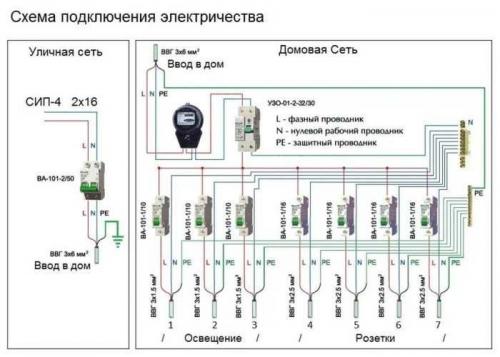

Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.

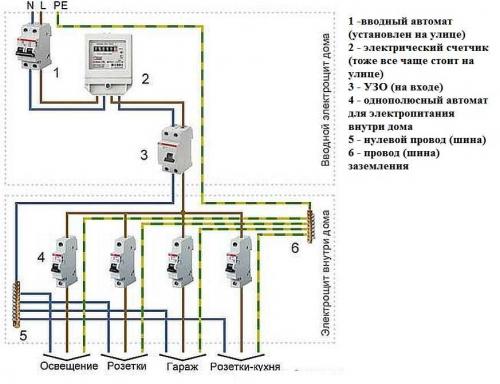

Организация ввода в дом
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

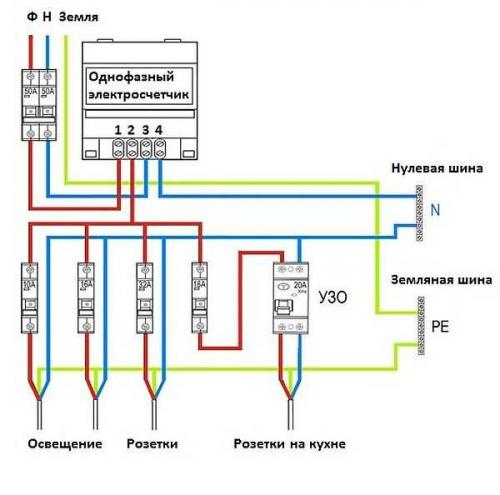

Схема электропроводки в деревянном доме при однофазном подключении (220 В)
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.
Разбиваем потребителей на группы
При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).
Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

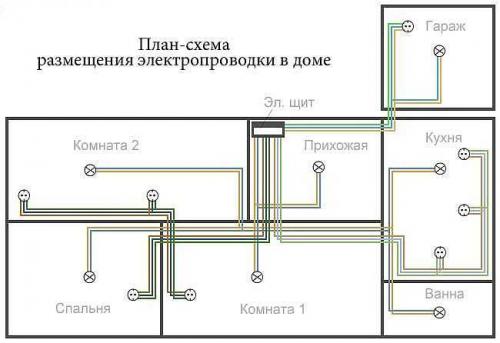

Пример нарисованной на плане схема электропроводки в деревянном доме
И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
