Вентилятор в вентиляцию в квартире. Самодельная домашняя вентиляция

DIY или Сделай сам ,
Здоровье гика

Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
Именно поэтому, я сделал систему домашней вентиляции сам.

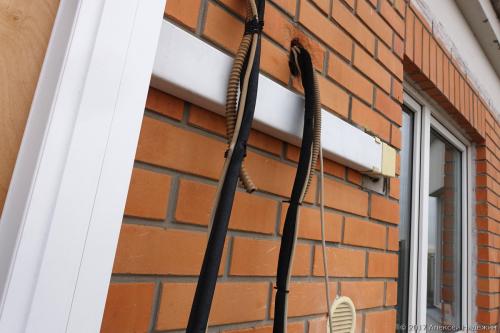

Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

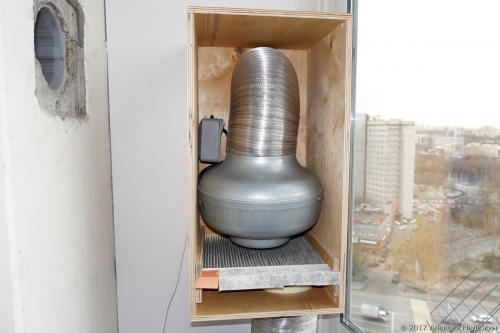

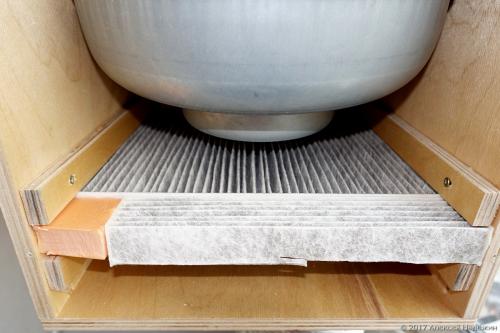

В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

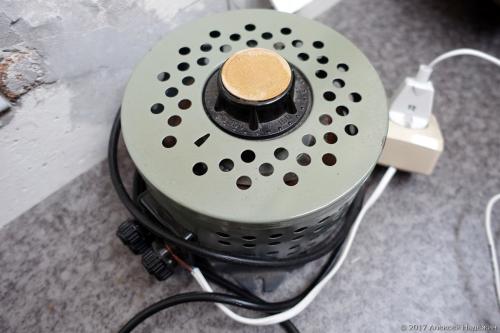

При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

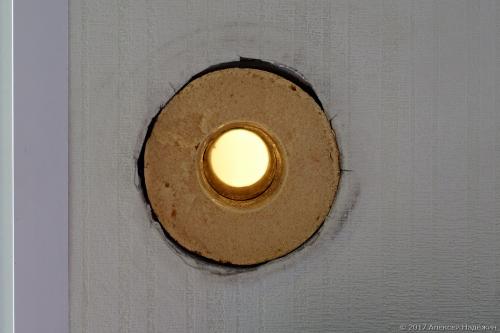

В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.
За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

Совместная вентиляция туалета и ванной. Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция , то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

осевыми – движение воздуха происходит вдоль оси электродвигателя;
радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

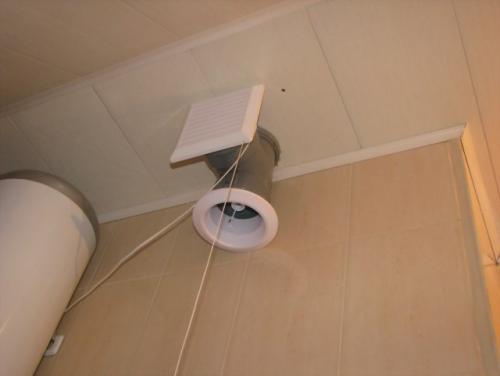

Вентиляция в санузле в частном доме. Правильная вентиляция в ванной комнате и туалете в частном доме

Проектирование частного дома без учета системы вентиляции считается неправильным. Для туалета, ванной комнаты смена воздуха улучшает его состав, препятствует появлению на стенных поверхностях и потолке плесени, гибка. Воздухообмен оздоровляет микроклимат в помещениях, предохраняет конструкции от разрушения.

Варианты воздухообмена для ванны и туалета

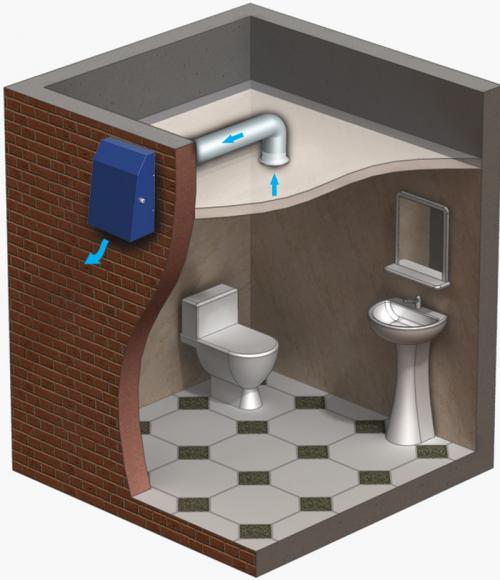

Приточно-вытяжная вентиляция в совмещенном санузле

Вентиляция в ванной комнате и туалете в частном доме выполняется, в основном, естественной и принудительной. Первый вариант более экономичный и простой в исполнении. Не требует затрат на электроэнергию. Достаточно щели между дверью и полом, чтобы через нее проникал свежий воздух. Иногда для этих целей в нижней части двери обустраивается вентиляционная решетка. Но эффективность такого метода низкая. Не выполняется нужный воздухообмен, поэтому устанавливаются механические устройства.

Принудительная смена воздуха не зависит от внешних условий. Поток подается и удаляется в заданном режиме. Энергозависимость – основной недостаток, т.к. вентилятор работает от электросети.

Особенности вентиляции санузла и ванной комнаты

Вентиляция в ванной комнате и туалете в частном доме может быть установлена своими руками. При этом существенных различий, как между устройствами, так и технологиями монтажа нет. Сложность может вызвать то, что главный вентканал располагается в некотором удалении от ванной. Для обеспечения требуемого и качественного воздухообмена следует организовать приток свежего воздуха. Для этого компонуется отдельный вентиляционный рукав конкретно для ванной комнаты. Он должен быть ориентирован на общий (стационарный) воздуховод.

При расположении основного канала в ванной через стену с туалетом допускается устанавливать в обоих помещениях вентиляционные решетки. При этом вытяжная шахта должна находиться прямо за стеной туалетной комнаты, но не за дверью.

Внимание! Механический воздухообмен универсальный. Он подходит для совмещенных и не совмещенных систем вентиляции санузла и ванной комнаты.

При небольших размерах комнаты и близко проходящем основном канале монтируется накладная модель вентилятора. Он достаточно мощный, не создает шума в работе (до 40дБ), потребляет незначительное количество электроэнергии, вписывается в любой дизайн комнаты.

Выбор производительности вентилятора

От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.

Приточно-вытяжной вентилятор

Вычисляется площадь санузла (ванной комнаты).
Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
Полученное произведение чисел – требуемая производительность вентилятора.

На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м.куб./ч.

Внимание! В случае если нужно обеспечить воздухообмен помещения площадью более 15 м.кв., накладная модель вентилятора будет малоэффективной. Здесь лучше подойдут центробежные канальные нагнетательные установки.

Порядок монтажных работ

Схема монтажа вентканала

При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.

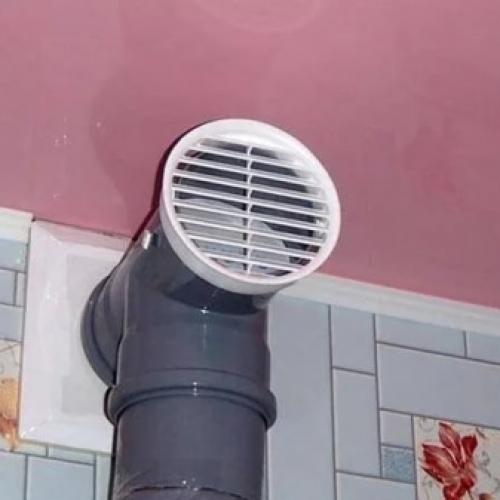

Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

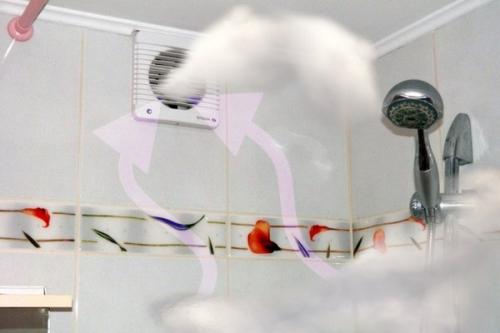

Вентиляция ванной через туалет. Решаем проблему вентиляции в ванной и туалете

Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту. Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации. Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

проверить тягу;
определить причину плохой работы вентиляции;
подобрать тип вентилятора;
разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

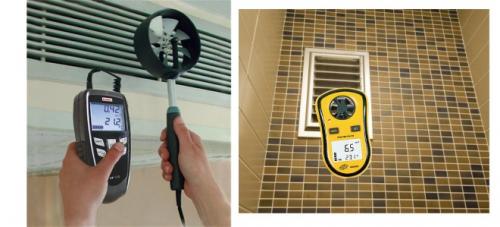

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле: Д = V x F , м³/ч, где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

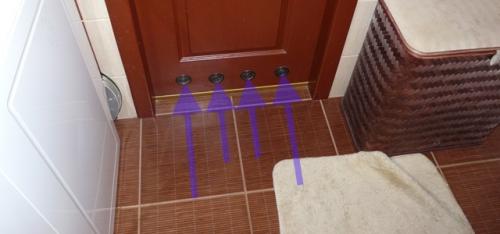

В дверях должны быть вентиляционные отверстия
А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Вентилятор в вентиляционную шахту. Назначение и применение бытовых вентиляторов

В многоквартирных домах в санузлах и кухнях обязательно имеются вытяжные отверстия. К сожалению, их мощности редко хватает для обеспечения правильного воздухообмена. В старых домах вентиляционные шахты часто бывают забиты пылью, грязью или строительным мусором. Тяга также зависит от этажа, на котором расположена квартира (чем выше, тем хуже тяга) и даже от времени года. Летом разница температур снаружи и внутри дома, которая собственно и обеспечивает движение воздушных масс, минимальна.

Протестировать мощность вытяжки несложно. Достаточно приложить к решетке лист тонкой бумаги. Если тяга хорошая, лист прочно прилипнет к вытяжке, в противном случае плавно планирует на пол, заставив хозяина задуматься о необходимости установки бытового вентилятора.

По конструкции вентиляторы разделяют на 3 категории:

Вытяжные. Используются для выведения отработанного воздуха.
Приточные. Устанавливаются в помещениях, где необходимости в удалении загрязненного воздуха нет, достаточно притока свежего воздуха с улицы.
Приточно-вытяжные. Совмещают функционал первых двух категорий. Выводят загрязненные воздушные массы, одновременно обеспечивая приток свежего воздуха.

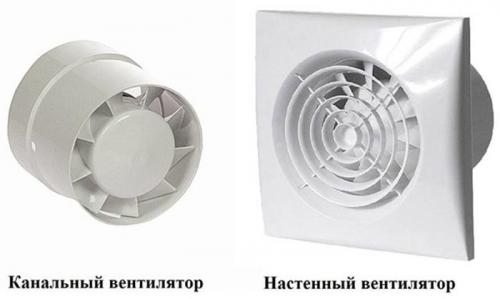

По способу установки приборы классифицируются следующим образом:

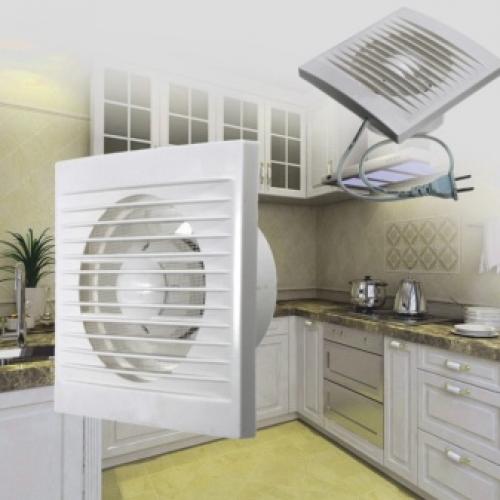

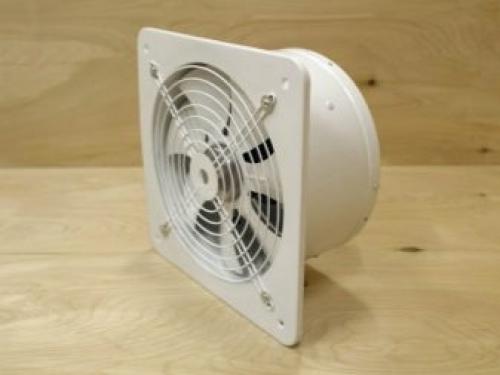

Накладные(Настенные). Крепятся на стену, непосредственно примыкая к отверстию вытяжки. Просты в монтаже.
Канальные. Размещаются внутри воздуховода. Без обеспечения должной виброзащиты могут оказаться достаточно шумными.

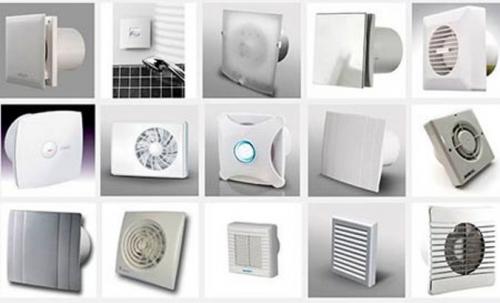

Стандартный бытовой вентилятор представляет собой полый пластиковый цилиндр, внутри которого расположен компактный электродвигатель. Снаружи к оси, идущей от двигателя, крепятся лопасти вентилятора.

Благодаря простоте конструкции бытовые вентиляторы сравнительно недороги. Впрочем, цена во многом зависит от производительности прибора, популярности бренда и наличия дополнительных функций.

Как улучшить вентиляцию в ванной. Как улучшить вентиляцию. Ставим вентилятор в ванной правильно!

С целью улучшения воздухообмена в доме мы, как правило, ставим вентилятор в ванной комнате, монтируя его в специальную выведенную в ней вентшахту. Но мало кто знает, что таким образом эффективность вентиляции всего жилого помещения ухудшается во много раз. Отчего это происходит?

Обыкновенная естественная вентиляция санузлов, в среднем обновляет объем воздуха до 50 м3/час, а в некоторых случаях даже больше. Задавшись вопросом, как улучшить вентиляцию воздуха, мы монтируем мощный вентилятор с пропускной способностью до 100 м3/час. При этом более мощный вентилятор поставить можно, но нежелательно, так как он может принести определенные неудобства соседям.

После того как мы ставим такой вентилятор в ванную комнату, мы ожидаем улучшения вентиляции воздуха, как минимум, в два раза. Тем не менее, не всегда задумываемся о том, что наши расчеты срабатывают лишь во время работы вентилятора, а в режиме ожидания такая конструкция способно пропускать лишь до 10м3 воздуха за 1 час.

Продолжая рассуждения на тему о том, как улучшить вентиляцию санузлов, нетрудно подсчитать, что за два часа работы в сутки такой вентилятор способен пропустить лишь 200 кубометров воздуха, а в остальное время сквозь маленькое отверстие может пройти еще 220 кубометров воздуха. Таким образом, получаем цифру 420 кубометров в сутки.

При отсутствии вентилятора открытый вентканал пропускает до 1200 кубометров воздуха за 24 часа. Сравнивая полученные цифры, нетрудно заметить разницу.

Итак, ставим вентилятор в ванную правильно: как это сделать?

Способ 1. Монтаж двойной решетки

Для того чтобы вентиляция санузлов работала с максимальной эффективностью, можно установить в вентиляционный канал специальную двойную решетку, которая состоит из двух частей. Одна из них имеет небольшое отверстие, предназначенное для монтирования вентилятора, а другая представляет собой обыкновенную вентиляционную решетку.

При этом профессионалы рекомендуют удалить из второй части решетки противомоскитную сетку, так как она способна значительно уменьшить пропускную способность всей конструкции.

Таким образом, получаем эффект «два в одном»: во время работы вентилятора воздух в помещении активно обновляется, а в режиме ожидания срабатывает естественная вентиляция ваших санузлов, и излишняя влага или посторонние запахи не будут Вам досаждать.

Способ 2. Увеличение расстояния между вентилятором и шахтой

Еще один вариант — отодвинуть вентилятор на расстояние около 20 мм от стены. Для этого из любого имеющегося материала (картона или пенопласта) необходимо сделать четыре «ножки» указанной высоты. Затем через эти «ножки» монтируем вентилятор. Таким образом, внешний вид вашей комнаты абсолютно не пострадает, а естественная вентиляция станет значительно эффективнее.

Аналогичной выглядит ситуация с кухонной вытяжкой. Однако здесь более рациональным решением все же станет установка сдвоенной решетки.

Если вы не уверены, какой способ в вашем случае будет эффективнее, доверьте благоустройство своего жилища нашим профессионалам, которые специализируются помогут найти оптимальное решение для всех ваших вопросов с учетом большого опыта работы в данной сфере.

Узнать

Рассчитайте стоимость заказа с установкой!

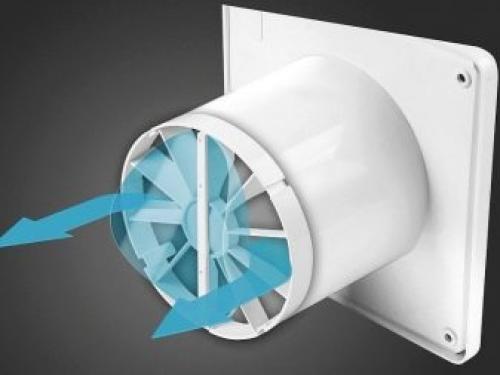

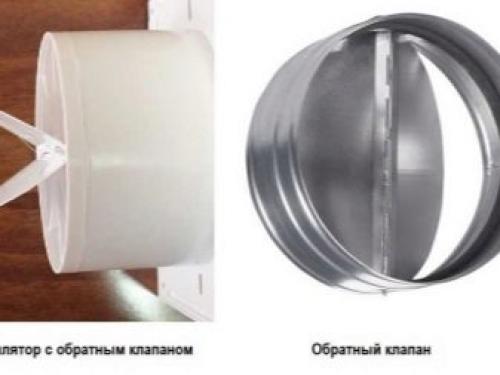

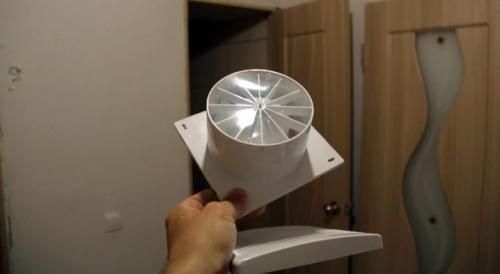

Вентилятор с обратным клапаном. Вентиляторы с обратным клапаном: характеристики и тонкости выбора

Свежий воздух в квартире – не прихоть, а необходимый для здоровья и хорошего микроклимата пункт. Монтаж вентиляции нужно проводить на этапе ремонта и тщательно проектировать (особенно это касается домов частной постройки), иначе велики риски столкнуться с повышенной влажностью в помещении, спертым воздухом и даже плесенью. Немаловажным пунктом является размещение в ванной вытяжного вентилятора, который нормализует параметры воздуха в этом непростом помещении.

Что это такое и для чего он нужен?

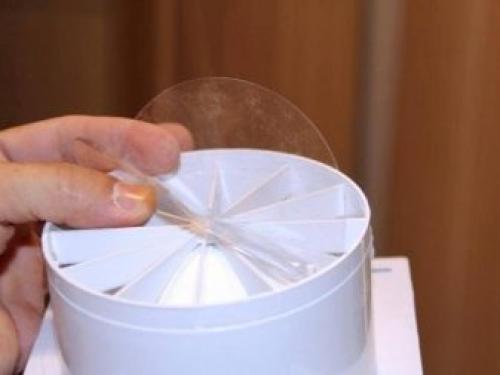

Вентиляторы с обратным клапаном очень часто устанавливаются в ванных и туалетных комнатах вместо естественной вентиляционной системы. Это устройство позволяет справиться с образованием конденсата и пара во время принятия водных процедур. Особенно остро эта проблема стоит для тех, у кого естественная вентиляция не работает должным образом, а также тем, кто пользуется душем и ванной не один раз в день. Недостаток вытяжки будет провоцировать сырость, а впоследствии рост плесени и грибка, что может нанести серьезный урон здоровью жильцов.

У вытяжных вентиляторов с обратным клапаном есть свои преимущества, среди них:

возможность монтажа в ванных любых размеров;
хорошая сочетаемость с установленными от застройщика классическими воздуховодами;
возможность установки не только на стену, но и на потолок;

прочность, благодаря специальному АБС пластику;
не пропускает неприятные запахи от соседей;
низкий уровень шума, есть совершенно бесшумные модели;
высокая влагоустойчивость и пожаробезопасность;
хорошая комплектация (например, датчик влажности, движения, защита от короткого замыкания и другое);
напряжение двигателя 12 вольт.

Но есть у этих вентиляторов и недостатки:

Высокая стоимость оборудования. Не каждый может позволить себе установить вентилятор с обратным клапаном, да еще и от известного производителя без существенных затрат. Однако срок службы этих устройств довольно большой и его стоимость окупится за счет отсутствия проблем в ванной, связанных с влажностью.
Не все модели могут обеспечить достаточное давление, поэтому при покупке вентилятора следует обратить особое внимание на этот пункт.

Устройство и принцип работы

Современные 100 мм вентиляторы функционируют очень тихо. Это достигается благодаря особенностям конструкции. Двигатель соединяется с корпусом посредством специализированных, гасящих вибрацию резиновых втулок. Благодаря этому достигается отсутствие резонирования, а шумность снижается. Подшипники в двигателе обрабатываются особой смазкой, которую нет необходимости менять в течение всего срока службы вентилятора, а точность выполнения смежных деталей обеспечивает отсутствие шума от движения вала. Корпус современных изделий выполняется из АБС пластика, который отличается высокой прочностью. К тому же устройство настроено на определенную вибрационную нагрузку, детали не разбалтываются в течение как минимум 3-4 лет.

Для благоустроенных домов с большим количеством жильцов актуально наличие в вентиляторе обратного клапана. Он не позволяет двигаться потокам воздуха внутрь помещения, когда вентилятор находится в выключенном состоянии. Клапан эффективно защищает от пыли, мусора и запахов. Особенно это актуально при курящих в своей квартире соседях. С таким вентилятором табачный дым не проникнет. Клапан работает по следующему принципу:
