Виды стропильных систем для двухскатной крыши. Основные функциональные задачи стропильных систем

Виды стропильных систем для двухскатной крыши. Основные функциональные задачи стропильных систем

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной «работы» утепленных и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

При выборе вида стропильной системы приходится учитывать немало разносторонних критериев

Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

• Количество осадков в разные периоды года.
• Направление и средняя скорость ветра в местности, где будет возводиться постройка.
• Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
• Разновидность планируемого материала кровельного покрытия.
• Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.

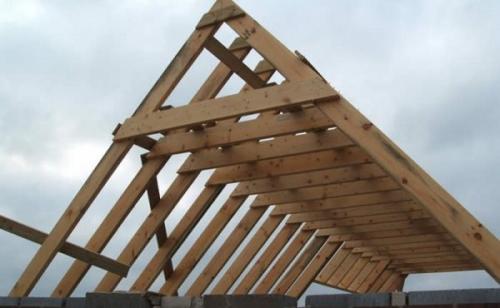

Виды стропильных систем в двускатных крышах. Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Фотогалерея: как можно использовать пространство под двускатной крышей

Под двускатной крышей можно устроить жилую мансарду

Двускатная крыша с датской полувальмой облагораживает экстерьер здания и позволяет увеличить размер мансарды

Мансарду над гаражом можно использовать для хранения запчастей, устройства комнаты отдыха или для оборудования склада хозяйственной техники

Площадь мансарды под двускатной крышей зависит от высоты конька и угла наклона скатов

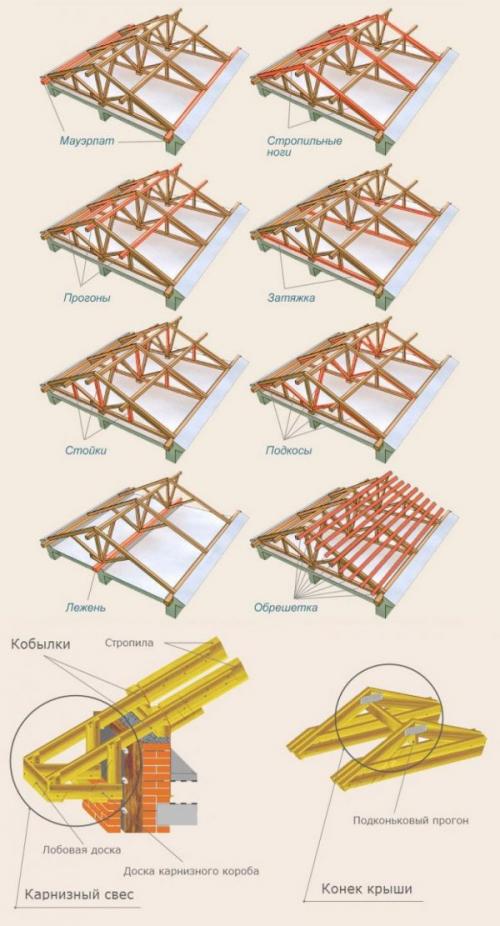

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

1. Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.
2. Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.



   Стропильные фермы формируют силовой каркас крыши и определяют её геометрическую форму

3. Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
4. Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
5. Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
6. Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
7. Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
8. Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
9. Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.
10. Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.



Источник: https://dachadesign.info/novosti/vidy-i-varianty-dvuhskatnyh-krysh-vidy-dvuhskatnyh-krysh

Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

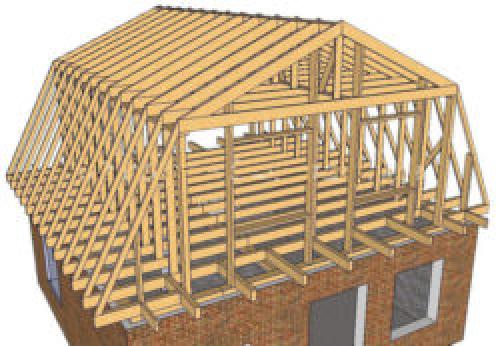

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

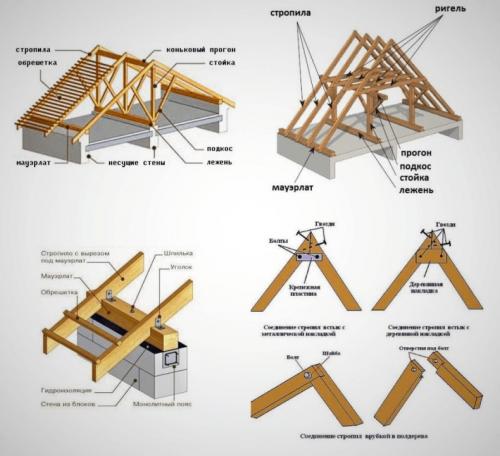

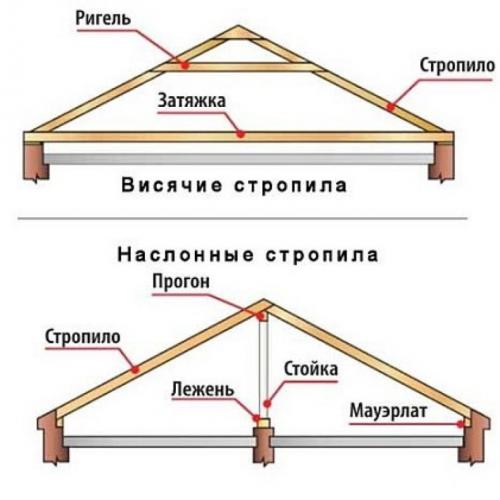

Основными элементами стропильной системы являются:

1. Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
2. Стропило — балка, воспринимающую нагрузку от кровельного пирога.
3. Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
4. Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
5. Лежень — опора для стойки. Размещается на переводах.
6. Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
7. Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
8. Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.

   В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать

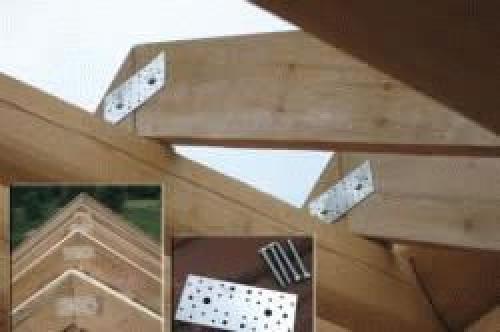

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

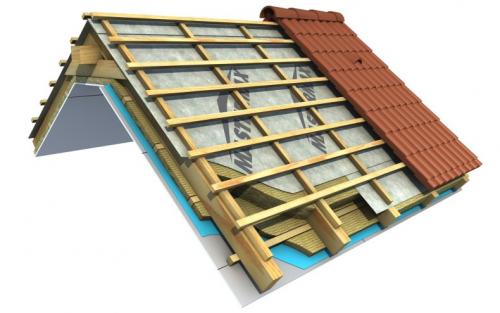

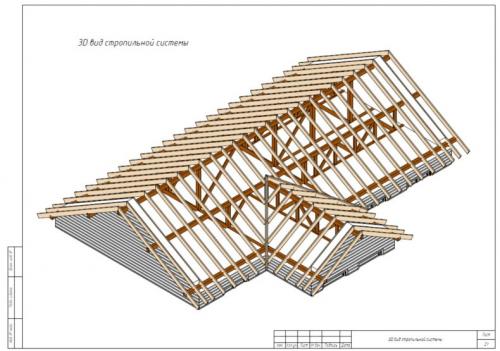

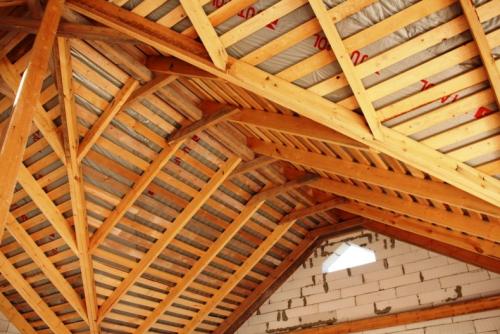

Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

Металлочерепица считается лёгким и прочным видом строительного сырья, применяемого для кровли. Его используют для обустройства частных и многоэтажных строений.

Стальная основа обеспечивает дополнительную выносливость и улучшение эксплуатационных характеристик.

Процесс монтажа больших листов осуществляется в короткий промежуток времени в отличие от штучных моделей. Многочисленные исследования доказали, что крыша из металлочерепицы способна прослужить более 35 лет.

Осуществить укладку строительного материала можно самостоятельно при соблюдении нескольких рекомендаций. Для этого предварительно потребуется наличие каркаса.

Особенности металлочерепицы

Современные модели металлической черепицы относят к классам изделий, полученных в результате прокатного производства. Простым языком из листовой стали изготавливают профилированные элементы, в дизайне которых присутствуют перпендикулярные линии.

Такие волны обеспечивают железным заготовкам внешнее сходство с изделиями изготовленными из керамики.

• Помимо этого эти рёбра считаются с залогом прочности и выносливости.
• На наружной стороне используют полимерную плёнку.
• Она предназначена для выполнения декоративных и защитных свойств покрытия.

Разновидность стропильной системы для металлочерепицы

Крышу на основе металлочерепицы, как правило, выбирают для обустройства жилых объектов. Специалисты называют металлическую черепицу защитной чешуёй.

В зависимости от предназначения подобной конструкцией и требований его эксплуатации они подразделяются на две категории:

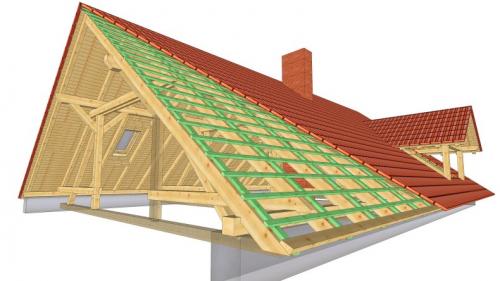

• Утеплённые. Для этого сооружают систему, в основе которой лежит использование трёх изоляционных слоёв. Помимо этого используют вентиляционные контуры. Они помогут предотвратить рост болезнетворной микрофлоры в толщину утеплителя после повреждения защитной оболочки;
• Холодные. Эта конструкция предусматривает использование одного изоляционного слоя и контура для вентиляции. Такой тип крыши не предназначен для постоянного использования. Её использую для создания садовых беседок, мансард и детских площадок.

Кровельные конструкции с утеплителем предназначены для постоянной эксплуатации. Такое покрытие способно защитить от перепадов температуры, высокой влажности и сезонных осадков.

Стропильная система обеспечивает наличие дополнительного места, которую можно использовать в качестве хранения вещей. Такой чердак является воздушной прослойкой между потолком и кровлей.

Стропильную систему конструируют таким образом, чтобы утепляющие плиты смогли расположиться в пространстве между деревянными балками.

Преимущество двускатной крыши

Самый простой и востребованный вариант при строительстве стропильной конструкции считают сооружение, в основе которых лежит использование двух скатов. Они представляют собой большие прямоугольные плоскости, позволяющие равномерно расположить кровельный материал.

Вальмовая и ломаная мансардная крыша требует определённых знаний в технике монтажа и расчётах несущих конструкций. У начинающих мастеров могут возникнуть трудности в процессе проведения расчётов несущих поверхностей, а также в точности вычислений количества расходных материалов.

Производители считают, что оптимальным углом наклона для монтажа металлочерепицы является предел 15 градусов. Если параметры ниже этих требований, то сокращение крутизны потребует дополнительного использования гидроизоляционной мембраны.

• На крутых крышах потребуется увеличение количества крепежных деталей, а также уменьшится шаг его фиксации. В обоих случаях финансовые затраты для обустройства стропильной системы будут немного увеличены. Дело в том, что для работы потребуется дополнительный объём изоляции и метизов.
• В зависимости от параметров стропильной системы и размера металлочерепицы листы могут укладываться в один или три ряда. Специалисты рекомендуют выбирать укладку, проводимую в один ряд. По их мнению поперечные швы будут снижать изоляционные характеристики и являться причинами протечек.
• Длина листа для отделки крыши частного дома должна быть 4-5 м. Большинство производителей и поставщиков предлагают нарезать металлочерепицу на квадраты нужного размера. Таким образом удаётся избежать трудности в процессе их фиксации к стропилам.
• Монтаж металлочерепицы на поверхность стропил должен осуществляться на заранее, подготовленную обрешётку. Линии должны располагаться в вертикальном положении. Горизонтальные направляющие позволяют снизить вес на деревянный каркас и предотвратить дальнейшее деформирование кровельного полотна.

Стропильная система чертеж. Разновидности: вальмовая и шатровая конструкции

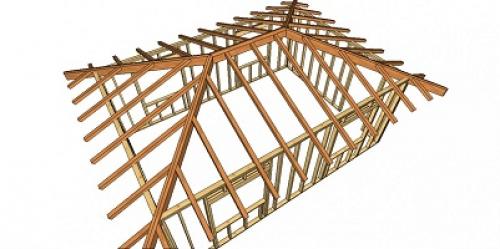

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

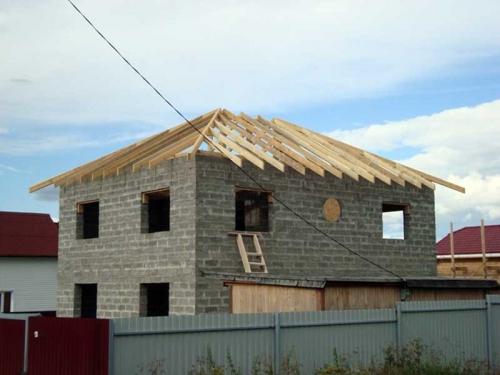

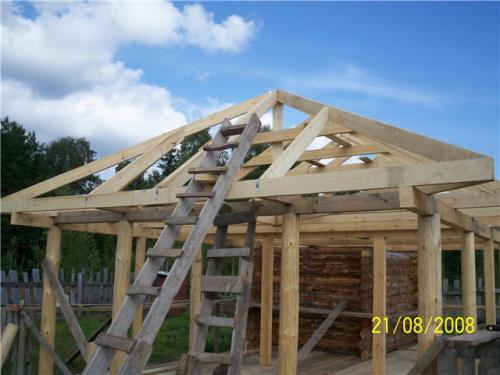

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

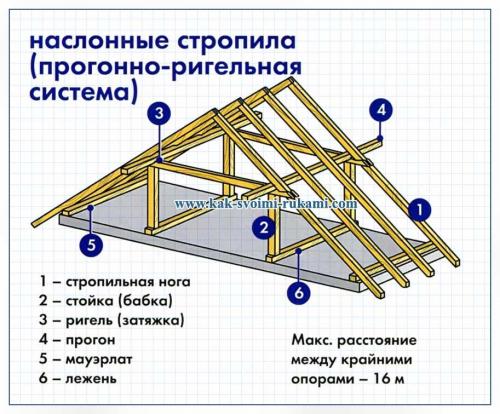

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

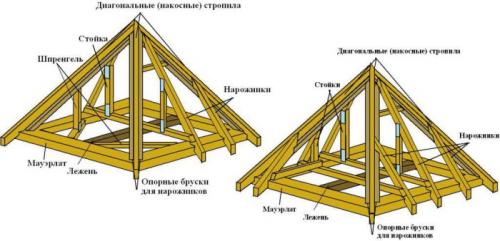

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

Устройство мауэрлата по кирпичным или бетонным стенам.

Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

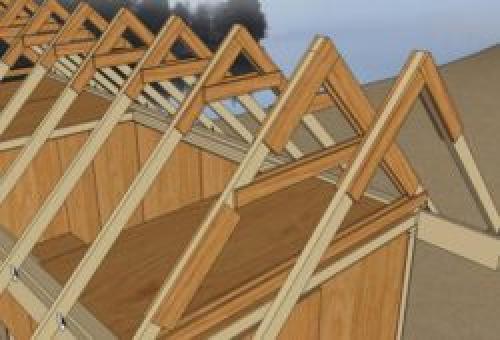

Стропильная система двускатной крыши: расчет. Виды простых крыш

Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.

Источник: https://dekor-i-interer.ru-land.com/novosti/ustroystvo-stropilnoy-sistemy-dvuhskatnoy-kryshi-doma-obzor-vidov-i-tipov-ustanovki

Висячая стропильная система двускатной крыши. Монтаж висячих деревянных стропил

Монтаж такой системы вполне доступен своими руками. Для крыши используют брусья из дерева с сечением в 5*20 см, которые предварительно необходимо обработать при помощи специальных антисептиков и антипиренов. Это обязательное условие для работы с деревянными элементами не только для крыши, но и для остальных конструкций дома. По установке деревянных стропил последовательность действий будет следующая:

Все узлы соединения стропил с элементами крыши для надежности могут крепиться металлическими деталями крепления – болтами, скобами, шурупами, саморезами.

1. Сначала наверху конструкции надежно соединяют два бруса, создается узел опирания стропил.
2. На стропилах делается выемка, то есть паз, для того чтобы была опора для мауэрлата.
3. Брус наверху должен соединяться с упором, для этого необходимо обеспечить соединение концов отдельных брусьев. Лучше всего первую конструкцию собрать на земле в виде шаблона, а остальные деревянные стропила изготавливать именно по этому образцу. В таком случае висячая стропильная система будет идеально ровной и надежной, а сама сборка быстрой. С подобной работой вполне могут справиться 3-4 человека. Расчет для деревянных стропил должен быть очень тщательным, не стоит пренебрегать этим, так как даже 1 мм может иметь значение.
4. Первые стропильные ноги монтируются на одном конце крыши, вторые – на противоположном. Между парами протягивается шнур для разметки, это поможет ориентироваться при дальнейших работах. Шаг, с которым устанавливаются стропильные ноги, необходимо определять исходя из расчетов уклона. Например, если угол ската крыши составляет 30 градусов, то ширина одного пролета, где идут висячие стропильные системы, должен составлять до 70 см. Иной вариант здесь не приветствуется специалистами, хотя и возможен в некоторых случаях.
