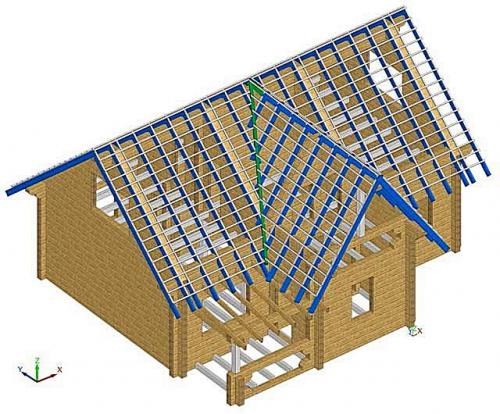

Устройство стропильной системы двухскатной крыши дома. Обзор видов и типов установки стропильных систем для двухскатной крыши

Устройство стропильной системы двухскатной крыши дома. Обзор видов и типов установки стропильных систем для двухскатной крыши

Двускатные крыши одни из самых популярных кровельных конструкций. Их основой является стропильный каркас, где в роли главных несущих элементов выступают стропильные ноги.

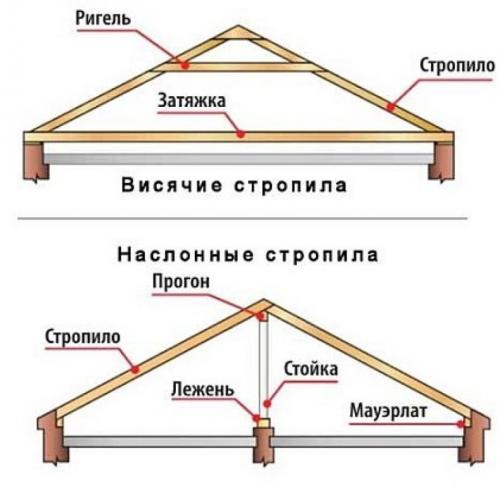

Они могут быть висячими и наслонными стропилами. В чём их различия, какие бывают виды стропильных систем для двухскатной крыши, где их чаще всего применяют – обо всём этом узнаете, прочитав данную статью.

Варианты

В поперечном разрезе двускатная крыша выглядит в виде треугольника. Это профиль двух стропил под прямоугольными скатами кровли, которые вверху объединены с коньковым прогоном в единый узел. Их нижние концы опираются на мауэрлат и связаны балкой перекрытия.

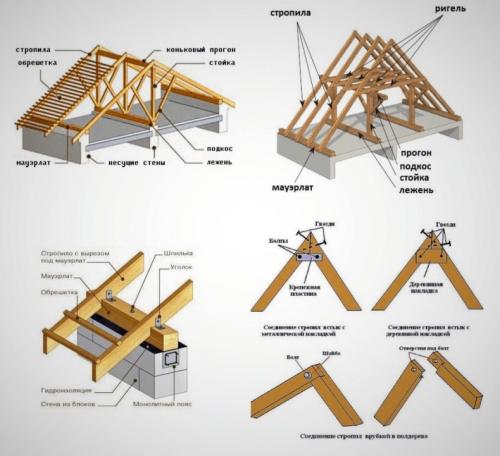

На схеме изображены основные несущие элементы двускатной кровли. Более подробно о них ниже:

1. – горизонтальная деревянная балка, уложенная поверх наружных несущих стен дома. В этом качестве используют брус или доски. Крепят к кладке с гидроизоляцией анкерными болтами или шпильками. В каркасных домах мауэрлат крепят скобами. В срубах роль мауэрлата исполняет верхнее бревно венца.
2. — основные несущие элементы крыши. Они являются опорой для обрешётки с кровельным покрытием, образуя два вида каркаса. Это наслонные и висячие стропильные системы. О них подробно ниже.
3. (коньковый прогон или брус) является связующим звеном для стропил. Бывает несущим ригелем при опоре на стойки.
4. – поперечный брус, стягивающий противоположные стропила. Балку называют ещё затяжкой и ригелем в зависимости от вида сопротивления (растяжение или сжатие), возникающего в элементе.
5. выполняет ту же функцию, что и мауэрлат. Балка служит основанием для стоек на несущей внутренней стене.
6. – брус, передающий нагрузку от прогона на лежень.
7. – параллельные коньку балки, поддерживающие стропильные ноги.

Правильная стропильная система двускатной крыши. Как обойтись без сложных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. У прораба будет необходимая документация с четким расчетом нагрузок на 1 м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7 м, а для монтажа металлочерепицы и профлиста допустимо 1,5 — 2 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропил согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двускатной крыши , который возможно вам поможет при строительстве.

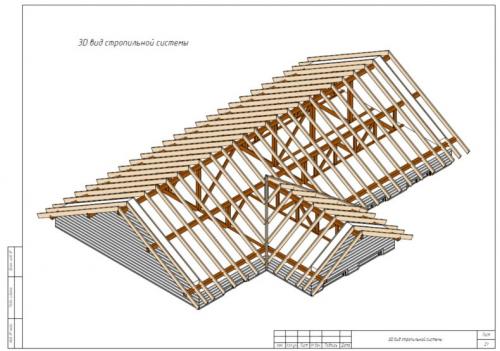

Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

Металлочерепица считается лёгким и прочным видом строительного сырья, применяемого для кровли. Его используют для обустройства частных и многоэтажных строений.

Стальная основа обеспечивает дополнительную выносливость и улучшение эксплуатационных характеристик.

Процесс монтажа больших листов осуществляется в короткий промежуток времени в отличие от штучных моделей. Многочисленные исследования доказали, что крыша из металлочерепицы способна прослужить более 35 лет.

Осуществить укладку строительного материала можно самостоятельно при соблюдении нескольких рекомендаций. Для этого предварительно потребуется наличие каркаса.

Особенности металлочерепицы

Современные модели металлической черепицы относят к классам изделий, полученных в результате прокатного производства. Простым языком из листовой стали изготавливают профилированные элементы, в дизайне которых присутствуют перпендикулярные линии.

Такие волны обеспечивают железным заготовкам внешнее сходство с изделиями изготовленными из керамики.

• Помимо этого эти рёбра считаются с залогом прочности и выносливости.
• На наружной стороне используют полимерную плёнку.
• Она предназначена для выполнения декоративных и защитных свойств покрытия.

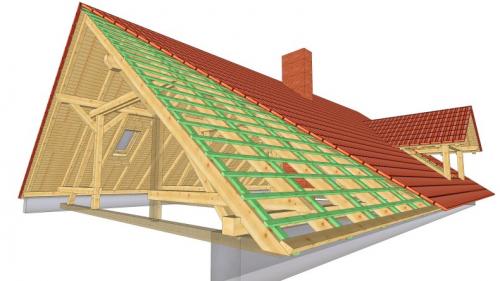

Разновидность стропильной системы для металлочерепицы

Крышу на основе металлочерепицы, как правило, выбирают для обустройства жилых объектов. Специалисты называют металлическую черепицу защитной чешуёй.

В зависимости от предназначения подобной конструкцией и требований его эксплуатации они подразделяются на две категории:

• Утеплённые. Для этого сооружают систему, в основе которой лежит использование трёх изоляционных слоёв. Помимо этого используют вентиляционные контуры. Они помогут предотвратить рост болезнетворной микрофлоры в толщину утеплителя после повреждения защитной оболочки;
• Холодные. Эта конструкция предусматривает использование одного изоляционного слоя и контура для вентиляции. Такой тип крыши не предназначен для постоянного использования. Её использую для создания садовых беседок, мансард и детских площадок.

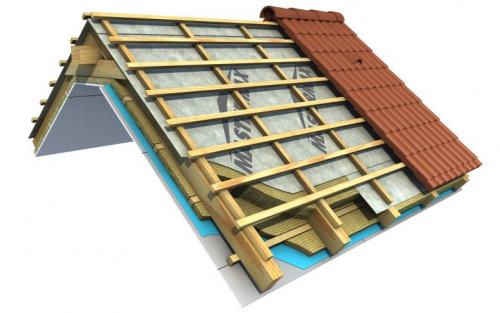

Кровельные конструкции с утеплителем предназначены для постоянной эксплуатации. Такое покрытие способно защитить от перепадов температуры, высокой влажности и сезонных осадков.

Стропильная система обеспечивает наличие дополнительного места, которую можно использовать в качестве хранения вещей. Такой чердак является воздушной прослойкой между потолком и кровлей.

Стропильную систему конструируют таким образом, чтобы утепляющие плиты смогли расположиться в пространстве между деревянными балками.

Преимущество двускатной крыши

Самый простой и востребованный вариант при строительстве стропильной конструкции считают сооружение, в основе которых лежит использование двух скатов. Они представляют собой большие прямоугольные плоскости, позволяющие равномерно расположить кровельный материал.

Вальмовая и ломаная мансардная крыша требует определённых знаний в технике монтажа и расчётах несущих конструкций. У начинающих мастеров могут возникнуть трудности в процессе проведения расчётов несущих поверхностей, а также в точности вычислений количества расходных материалов.

Производители считают, что оптимальным углом наклона для монтажа металлочерепицы является предел 15 градусов. Если параметры ниже этих требований, то сокращение крутизны потребует дополнительного использования гидроизоляционной мембраны.

• На крутых крышах потребуется увеличение количества крепежных деталей, а также уменьшится шаг его фиксации. В обоих случаях финансовые затраты для обустройства стропильной системы будут немного увеличены. Дело в том, что для работы потребуется дополнительный объём изоляции и метизов.
• В зависимости от параметров стропильной системы и размера металлочерепицы листы могут укладываться в один или три ряда. Специалисты рекомендуют выбирать укладку, проводимую в один ряд. По их мнению поперечные швы будут снижать изоляционные характеристики и являться причинами протечек.
• Длина листа для отделки крыши частного дома должна быть 4-5 м. Большинство производителей и поставщиков предлагают нарезать металлочерепицу на квадраты нужного размера. Таким образом удаётся избежать трудности в процессе их фиксации к стропилам.
• Монтаж металлочерепицы на поверхность стропил должен осуществляться на заранее, подготовленную обрешётку. Линии должны располагаться в вертикальном положении. Горизонтальные направляющие позволяют снизить вес на деревянный каркас и предотвратить дальнейшее деформирование кровельного полотна.

Стропильная система чертеж. Устройство стропильной системы вальмовой крыши: чертежи, схемы, фото

Вальмовые кровли привлекают застройщиков своим красивым видом и надёжной защитой от негативных погодных явлений. Четырёхскатная конструкция позволяет крыше устоять даже перед ураганными ветрами.

Стропильный каркас на первый взгляд представляет собой довольно сложную конструкцию. Несмотря на это, разобраться в её устройстве под силу каждому застройщику.

Схема устройства

Крышу можно представить, как объёмную геометрическую фигуру из сложенных попарно наклонных плоскостей. Две из них по форме представляют треугольники (вальмы), а два остальных фрагмента кровли имеют вид трапеций. По центральной осевой линии дома вверху крыши располагается коньковый прогон, на который опираются стропила.

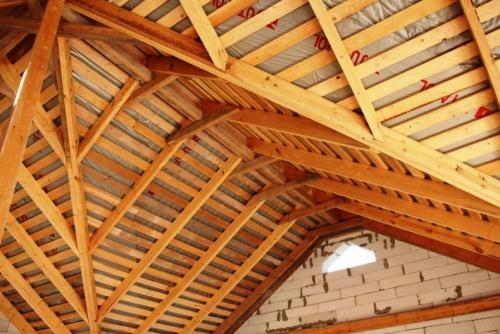

Так стропильная система выглядит на фото:

Основные узлы вальмы

Каркас вальмы формируется в виде равнобедренного треугольника , основанием которого является мауэрлат, а равные стороны — диагональные стропила (накосы). Накосные балки вверху сходятся в один узел с торцом конькового прогона.

В углах стен в один узел сходятся смежные балки мауэрлата, нижние концы накосных стропил, шпренгели и врезные балки.

К основным узлам опорного каркаса относят места креплений нарожников к накосам, стоек к лежням, центральному нижнему прогону и стропилам, подкосов к балкам перекрытия.

Виды стропил

Для формирования каркаса применяют три вида стропил :

• Диагональные (накосные) . Изготавливают из бруса сечением 100х100 мм. Они являются несущими балками вальмовых скатов. Четыре накоса расположены попарно напротив друг друга. Две наклонные балки сходятся в вершине треугольника на торце конькового прогона. Основанием вальмы является мауэрлат. Диагональные стропилины по своему виду крепления являются наслонными балками. То есть несущие рёбра вальмы жёстко соединены с мауэрлатом.
• Рядовые . Опоры трапециевидных скатов изготавливают из досок сечением 50х150 мм или 100х150 мм. Их верхние концы опирают на коньковый прогон. По типу нижнего опирания стропила могут быть висячими или наслонными балками.

  Особенностью висячих стропил является то, что они связаны затяжками (балками перекрытия), которые, воспринимая нагрузку, работают на растяжение, тем самым распирают стены дома. Висячие конструкции монтируют в домах, где нет возможности передать нагрузку на внутренние стены, и где нет центрального нижнего прогона. В остальных случаях стропила делают наслонными.

• Нарожники . Укороченные стропила крепят вверху к диагональной стропилине, а внизу опирают на мауэрлат или соединяют с затяжками. Они нужны только, как опорное основание кровельного пирога вальмы.

Стропильная система двускатной крыши с мансардой. Главный признак мансардных крыш

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

• Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
• Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш :

• Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
• Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

Стропильная система двускатной крыши деревянного дома. Основные функциональные задачи стропильных систем

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной «работы» утепленных и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

При выборе вида стропильной системы приходится учитывать немало разносторонних критериев

Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

• Количество осадков в разные периоды года.
• Направление и средняя скорость ветра в местности, где будет возводиться постройка.
• Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
• Разновидность планируемого материала кровельного покрытия.
• Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.

Источник: https://dekor-i-interer.ru-land.com/novosti/vidy-stropilnoy-sistemy-dvuhskatnoy-kryshi-stropila-osnovopolagayushchiy-element

Стропильная система двускатной крыши чертеж. Стропила — основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

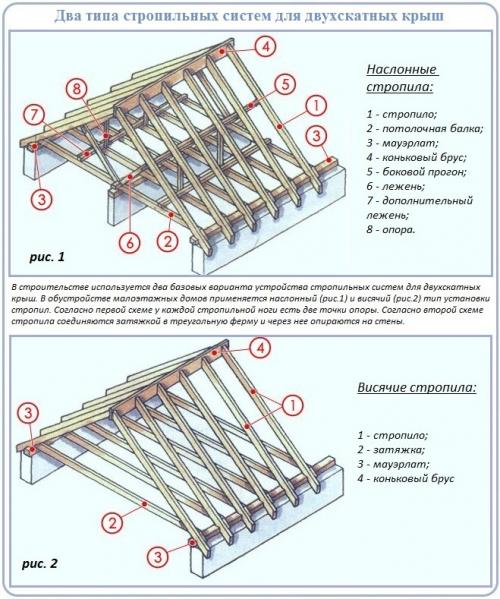

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двух скатной кровли , а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Стропильная система двускатной крыши: расчет. Расчет стропил двухскатной крыши – Онлайн-калькулятор

Ошибка расчёта Пожалуйста, проверьте правильность введённых данных

Калькулятор будет доступен после внесения изменений в соответствующие параметры.

Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.

Скрытые чертежи и размеры доступны после оплаты доступа Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Выберите проекцию:

• Чертеж расположения для установки стропила
• Чертеж горизонтального расположения стропила крыши

Расстояние: 0

Результаты расчета

Крыша

Угол: 43.44 °

Стропило

Угол спила: 46.56 °

Размер спила: 14.2 см

Длина: 496.22 см

Ширина: 15 см

Толщина: 5 см

Длина по скату крыши: 482.02 см

Длина от конька до запила: 413.16 см

Длина снизу от конька до запила: 406.27 см

Длина от запила до конца свеса: 68.86 см

Глубина запила по опоре (горизонтально): 5 см

Глубина запила вдоль стены (вертикально): 4.73 см

Материалы конструкции

Стропило

Ширина: 15 см

Длина: 496.22 см

Толщина: 5 см

Объём: 0.037 м³

Указанные «Размеры»

Отображение

Единицы измерения: см

Цвет чертежа: цветной

Крыша

Высота: 300 см

Ширина: 600 см

Свес: 50 см

Стропило

Запил: 5 см

Ширина: 15 см

Толщина: 5 см

Выберите способ сохранения

Добавить в закладки

Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.

Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Двускатная крыша с выносом. Виды свесов двухскатной крыши и их обустройство

В строительной терминологииназывают выступающий за пределы периметра дома элемент, защищающий здание от негативного влияния атмосферных осадков, ветра, УФ- лучей.

Конструкция свесов дляимеет свои особенности, которые учитываются при ее обустройстве и отражаются на выборе подшивочного стройматериала.

Разновидности краёв двускатной кровли

На конструкцию свесов влияет обустройство вентиляции, водосточной системы и общий стиль здания. Свес можно заложить на этапе проектирования крыши, когда за линию периметра дома выводятся горизонтальные перекладины и конек. Получается устойчивая и прочная конструкция. Облегченный вариант тоже возможен при выносе обрешетки.

В домах с мансардной пристройкой рекомендуется делать увеличенную ширину свесов, что станет существенной защитой фасада.

В идеале свесы должны гармонично продолжать крышу. Конструкция зависит от использованного типа кровельного материала, погоды в регионе, выделенного бюджета. Различают следующие виды свесов двускатной кровли:

• Карнизный заподлицо . Стропильные ноги не выступают за фронтальную границу стен. По краю стропил располагают горизонтально сливную доску. Она защищает от осадков и одновременно является конструктивной частью крепежной системы водостока. Недочетом этого вида свеса является ничтожно малая защита верхних частей стен. Если за пределами нет изначальных выступов стропил, их дотачивают «кобылками».
• Карнизный закрытого типа . Перекрывает выглядывающие за фронтон концы стропил. Изнутри обычно предусмотрен паз, куда цепляются элементы обшивочного материала. Когда чердак является отдельным помещением, свес оборудуют вентиляционными решетками.
• Карнизный открытого типа . Наиболее распространен при возведении загородных коттеджей. Представляет собой вынос стропил каркаса кровли за линию стены. Водосточные элементы закрепляют на боковины стропил либо к концевым кромкам.
• Фронтонный (заподлицо/с выступом стропил). Оба варианта подходят для стандартной двускатной крыши. При выступе свеса за периметр дома потребуется обшить незащищенную часть кровли.
