Вентиляционные системы газового оборудования в частных домах необходимы для решения следующих задач:

• Поступление воздуха . Для горения природного газа требуется приток кислорода. При отсутствии поступления воздуха в достаточном объеме горение будет малоэффективным, т.е. при прочих равных условиях отапливаться помещения будут хуже.
• Отвод продуктов горения в атмосферу . В процессе сгорания газа образуются другие газы, в т.ч. угарный, и различные вещества, вредные для человека, домашних животных. В случае, если угарный газ полностью не отводится из помещения, его концентрация может достигнуть критического значения, и высока вероятность отравления или даже летального исхода, если своевременно не устранить проблему.
• Отведение продуктов горения по отдельному каналу . Вытяжная вентиляция для газовых котлов не должна объединяться с вытяжкой на кухне, в ванной комнате или других помещениях жилого дома. Вывод в общий воздуховод запрещен – необходим отдельный вентканал.

Также вентиляция позволяет отводить избыток тепла от трубопроводов, из помещения, где установлен котел, и от самого котельного оборудования. При отсутствии вентиляции, ее неисправном состоянии аварийные ситуации, связанные с утечкой газа, могут привести к тяжелым последствиям, вплоть до взрыва и человеческих жертв. Ответственность за устройство вентиляции и поддержания ее в исправном состоянии возлагается целиком на владельца дома.

Связанные вопросы и ответы:

Какие нормы и требования предъявляются к вентиляции для газового котла в частном доме

Если для обогрева помещения, нагрева воды и приготовления пищи используется газовое оборудование, то вентиляция необходима, поскольку при горении газа происходит выделение вредных для здоровья человека веществ: оксид углерода, сера, азот, а также формальдегиды.

Кроме того, выделяемая в помещение смесь веществ взрывоопасна. Вентиляция нужна также для притока свежего чистого воздуха в здание, поскольку кислород улучшает качество горения. Если его мало, то пламя становится желтым, ухудшается производительность газового оборудования. Какая должна быть вентиляция зависит от типа газовых приборов, рассмотрим несколько вариантов.

Правила вентилирования помещений с газовыми приборами

В многоэтажных домах устроена механическая вентиляция (ее также называют естественной) в виде сквозного канала в стене, но в большинстве случаев она оказывается недостаточной. Если из газового оборудования только плита, то рекомендуется дополнительно оснастить ее вытяжкой.

Общие правила для помещений, оснащенных плитами

Согласно СНиП 42-01 любая комната, в которой стоит плита газового типа должно отвечать таким требованиям:

• Высота комнаты —2,2 м.
• Оборудован канал вентиляции в стене и есть открываемая формуга или форточка в окне.
• Под дверью есть достаточная щель.

Требования к вытяжке

При оборудовании помещения вытяжкой важно правильно подобрать ее мощность, которая рассчитывается по формуле:

М=V * 10,

где V – объем воздуха, рассчитываемый по формуле:

V = Высота * Длина * Ширина помещения.

Вытяжки бывают 2 типов:

• С отводом воздуха.
• С фильтрацией.

Если в кухне стоят пластиковые окна, то в случае применения вентиляции первого типа нужно дополнительно устанавливать приточные каналы вентиляции в окнах или стене, а также можно использовать проветриватели.

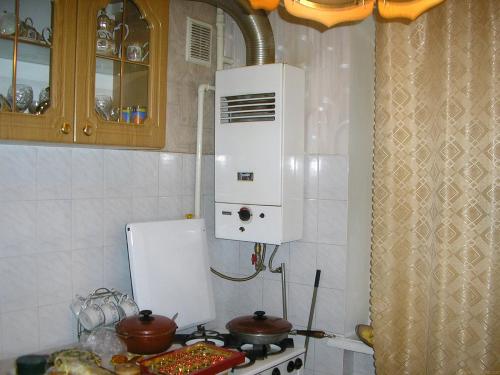

Как выполняют вентиляцию помещений с газовой колонкой

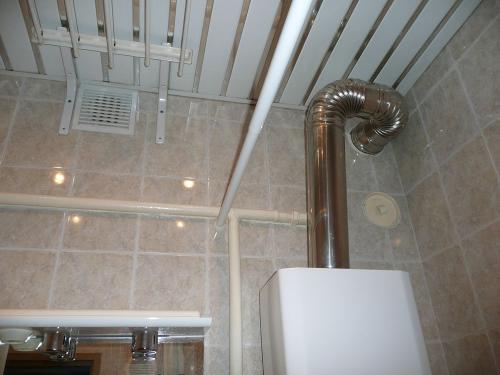

При оснащении кухни газовой колонкой необходимо устанавливать дымоход, который будет производить отвод вредных веществ, образующихся при горении газа. Он выполняется в виде гофрированной металлической или коаксиальной трубы. Конструктивно он состоит:

• защитный зонт – предотвращает попадание в трубу посторонних предметов, он находится сверху над дымоходом;
• сама труба;
• патрубок — изолирует трубу от стены здания;
• крепежные элементы;
• хомуты для соединения частей труб;
• тройник — соединяет колонку с трубой;
• Люк для ревизии состояния дымохода;
• конденсатосборник.

При монтаже дымохода учитывают все требования СНиП. Он изготавливается из влагоустойчивого материала, способного выдержать перепады температур. Если климат холодный, то дымоход выполняют с термоизоляцией. Важно обеспечить герметичность дымоходной трубы, чтобы не было утечки продуктов горения. При выборе дымохода ориентируются на диаметр входного отверстия. Внутренний диаметр дымохода должен быть одинаков на всем протяжении. Также важно добиться хорошей тяги, поэтому трубу монтируют вертикально и жестко крепят к стене.

Как выполняют вентиляцию для помещений, оснащенных газовым котлом

Газовые котлы бывают с открытой или открытой камерой сгорания. Первые используют механическую вентиляцию через дымоход. Такие котлы нужно устанавливать в отдельных, специально оборудованных комнатах. Поскольку воздух движется за счет разницы давления в здании и на улице, то нелишне будет воздуховод оснастить вентилятором вытяжного типа, который улучшит циркуляцию воздушных масс.

Для жилья наиболее безопасно использовать газовые котлы с закрытой камерой сгорания. Они идут в комплекте с вентиляционным каналом, по которому происходит приток воздуха с улицы, и наружу отводятся продукты сгорания.

При выборе вентиляции учитывается мощность котла. Объем поступаемого воздуха должен быть таким, чтобы поддерживалось нормальное горение. Иначе количество кислорода уменьшится, а это приведет к появлению обратной тяги и в помещение попадут продукты горения. Это опасная ситуация, если котел установлен в помещении, где проживают люди, например, на кухне.

Наиболее оптимально помещения с газовым котлом оборудовать приточно-вытяжной вентиляцией.

Канальная и бесканальная вентиляция

Вентилирование в здании может быть организовано без устройства каналов в стенах. Выполняют отверстия между комнатами в стене, а только в одной из них делают вентиляционный канал наружу. Например, такие отверстия делают между туалетом и ванной.

Наиболее современной и эффективной считается канальная вентиляция, она монтируется посредством установки вентиляционных труб под потолком и в стенах.

Какие типы вентиляции лучше всего подходят для газового котла

При расчете системы вентиляции стоит учитывать, что газовые котлы небольшой мощности (до 30 кВт), согласно законодательству, рассчитываются по несколько иной формуле, потому что ряд требований по СНиП отличается.

Итак, для естественного вентилирования помещения размерами 3 на 5 м, с высотой потолка в 3 м, нужно сначала посчитать объем: в данном случае он составит 45 м³(перемножаем все параметры). Теперь воздухообмен: 6 (та высота, которая должна бы быть) – 3 м (наш потолок) следует умножить на коэффициент «штрафа» 0,25 и прибавить 3 метра. Получится 3,75. Теперь следует понять, каково значение циркуляции воздуха: для этого показатель воздухообмена умножается на квадратуру помещения, в примере получится 168,75 м³– это то значение, которое нужно затем посмотреть в специальной таблице, чтобы определить диаметр воздуховода. В нашем случае это будет 225 мм.

Система отопления с газовым котлом Источник radio.enjob.ru

В случае газового котла, применяется схема 0,01м²/10кВт для приточных магистралей – то есть, если котел мощностью 30 кВт, то вентиляция котельной должна обеспечивать приток воздуха около 0,03 м³/сек, плюс, желательно заложить 30% запаса. Вытяжка же, согласно СНиП, должна быть сечением не менее 130 мм. Если отверстие приточной вентиляции не обеспечивает должного воздухообмена, то ставится принудительная приточная вентиляция.

Подбор и монтаж оборудования

Подбор оборудования будет зависеть, прежде всего, от следующих факторов :

• Площади котельной;
• Допустимого расстояния до сгораемых устройств;
• Типа помещения (отдельное помещение, отдельно стоящее помещение или уже имеющееся – например, кухня или чердак);
• Бюджета (например, моноблочная вентиляция существенно тише, чем другие виды, но она обойдется дороже)

Сами котлы при этом бывают:

• Газовые;
• Твердотопливные;
• Пеллетные (на пеллетах, по сути, это твердотопливные котлы);
• Дизельные;

Комбинированные котлы отличный вариант в доме, где случаются перебои с электричеством или с подачей газа Источник brjansk.buyreklama.com

В настоящее время, чаще всего в частных домах используются газовые котлы, и речь идет о котлах малой мощности. Обусловлено это сравнительно низкой ценой газа в газифицированной местности, и удобстве использования такого метода отопления (температура горения ниже, что позволяет применять в производстве более дешевые материалы). Для его установки понадобится разрешительная документация. Кроме того, котел одновременно с нагреванием воды (с бойлером) можно установить только для помещений до 200 м².

Как обеспечить правильную вентиляцию в доме с газовым котлом

Сжигание газа в котле невозможно без кислорода воздуха. Если в закрытое помещение котельной не обеспечить приток воздуха, с течением времени кислорода здесь станет все меньше, а угарного газа — все больше. Человек не сможет находиться в таких условиях — даже просто зайдя проверить котел, владелец оборудования рискует потерять сознание. Продукты горения, которые аккумулируются в воздухе, очень опасны для жизни. И это актуально не только для отдельных котелен или технических, подвальных помещений, но и для кухонь, где может находиться газовая колонка или тот же котел.

Вентиляции в помещении с газовым оборудованием, отопительным или водогрейным, — это гарантия вашей безопасности. Если не обеспечить необходимый приток воздуха, то это чревато различными последствиями:

• не обеспечивается стабильная подача кислорода, из-за чего газ может попросту потухнуть;
• в воздухе аккумулируется множество продуктов горения, крайне опасных для человека;
• если воздух в комнате загрязнен, и кислорода в нем мало, то пламя будет окрашиваться в желтый цвет и станет обильно выделять копоть, а это, в свою очередь, чревато серьезными засорениями дымохода;
• из-за недостатка кислорода существенно снижается КПД котла, то есть газа потребляется больше, а тепловой энергии выделяется меньше;
• если оборудование выйдет из строя или рассохнется шланг подачи газа, то произойдет утечка — в случае с неисправной или отсутствующей вентиляцией это чревато взрывом и пожаром.

Вентиляция должна быть правильно рассчитана. Должны быть в норме все акты сдачи вентиляции , подтверждающие, что приток воздуха соответствует потребностям установленного теплового оборудования и общей площади помещения. Если речь идет о подключении котла в новом доме, то контролирующие организации обязательно потребуют акт проверки эффективности работы вентиляции. И это не прихоть, а залог безопасности для всех, проживающих в доме.

Но какие требования предъявляются к вентиляционной системе в этом случае? Как именно оформляется акт обследования вентиляции и дымоходов , что он учитывает? Расскажем об этом подробнее.

Какие требования к вентиляционным каналам для газового котла

Котел будет работать долго и без неполадок, если его владелец вовремя позаботится о техническом обслуживании.

В прошлом сердцем дома считалась печь — без нее было не выжить. Сегодня во многих домах печи заменяют газовыми котлами, которые имеют не меньшее значение. Котел — это гарантия тепла и уюта в холодные зимние дни и немалая экономия. Внимательно относиться к его правильному использованию очень важно. Котел предстоит не только время от времени протирать от пыли — нужно регулярно проводить его техническое обслуживание . И это не прихоть газовиков Работники газовой промышленности, сотрудники газораспределительной компании, специалисты по снабжению газовым топливом домов, квартир и предприятий, специалисты по техническому обслуживанию газового оборудования | глоссарий → , а требование закона и, главное, — забота о собственной безопасности и комфорте.

Как часто нужно проводить техобслуживание котла

Ежегодно. Это прописано в Правилах пользования газом в части обеспечения безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования при предоставлении коммунальной услуги по газоснабжению, утвержденных постановлением Правительства РФ от 14 мая 2013 года № 410.

Текст подпункта «б» пункта 43 Правил пользования газом

43. Исполнитель обязан:

б) осуществлять ежегодное техническое обслуживание внутридомового и (или) внутриквартирного газового оборудования с учетом минимального перечня услуг (работ) по техническому обслуживанию и ремонту внутридомового газового оборудования в многоквартирном доме, внутриквартирного газового оборудования в многоквартирном доме и внутридомового газового оборудования в жилом доме, предусмотренного приложением к настоящим Правилам. При этом первое техническое обслуживание должно быть проведено в течение 12 месяцев с даты заключения договора о техническом обслуживании и ремонте внутридомового газового оборудования в многоквартирном доме, договора о техническом обслуживании внутриквартирного газового оборудования в многоквартирном доме или договора о техническом обслуживании внутридомового газового оборудования в жилом доме (домовладении), далее — 1 раз в течение 12 месяцев с даты последнего технического обслуживания;

Использование газового оборудования в целом и газового котла в частности связано с потенциальным риском, поэтому за работоспособностью и состоянием систем нужно следить.

Кто может проводить техобслуживание котлов

Проводить техобслуживание газового котла в частном доме или квартире может только профессионал. Речь идет не о рукастом соседе-автомеханике, а о специалисте газовой отрасли с лицензией на проведение подобных работ.

Это могут быть как юридические лица, так и индивидуальные предприниматели, информация о которых занесена в реестр Государственной жилищной инспекции по вашему региону. Если вы нашли их данные в этом списке, значит, эти специалисты успешно прошли обучение, получили разрешение на проведение работ по техобслуживанию и им можно доверять.

Что включает в себя техобслуживание

Техническое обслуживание включает проверку всех узлов котла и целый ряд плановых работ: тестирование проводки, чистку внутренней части и фильтра, настройку горелки и проверку насоса.

Перечень работ указан в паспорте оборудования.

Вы обязаны заключить договор на техобслуживание газового оборудования

Что будет, если пренебречь вызовом специалиста раз в год

Своевременное обслуживание газового котла — гарантия не только его долгосрочной работы, но и экономии вашего времени. Поломки в разгар отопительного сезона, в самый мороз, — настоящая катастрофа. Система отопления окажется отключенной, дом промерзнет, трубы водоснабжения могут лопнуть.

Если у жителя проведен газ, но нет договора на техобслуживание и аварийно-диспетчерское обеспечение, то поставщик газа Газоснабжающая организация, на которой лежит обязанность подать абоненту газ надлежащего качества | глоссарий → вправе не заключать с ним договор на поставку либо приостановить его. Кроме того, за нарушение Внутридомовое/внутриквартирное газовое оборудование | глоссарий → предусмотрены штрафы, размер которых определяется региональными властями.
