Виды стропильной системы двухскатной крыши. Стропила — основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двускатных крыш, по техническим признакам и способу укладки подразделяются на:

  • Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
  • Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног, сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Виды стропильной системы двухскатной крыши. Стропила — основополагающий элемент

Отметим, что формирование каркаса двускатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы с висячими или наслонными стропилами, а также комбинация обоих типов.

Виды стропильной системы двухскатной крыши. Стропила — основополагающий элемент

Стропильная система двускатной крыши. Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Стропильная система двускатной крыши. Установка стропил

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в

Порядок сборки стропильной системы

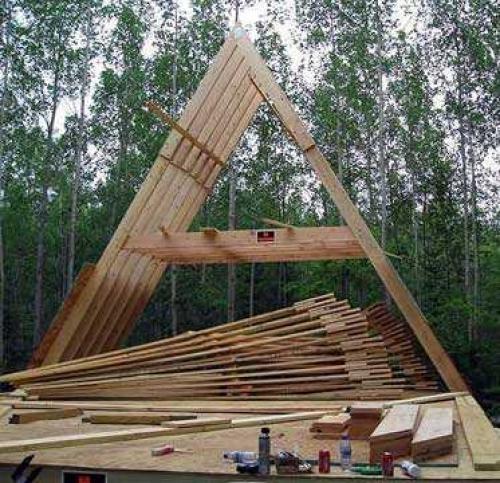

  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

    Стропильная система двускатной крыши. Установка стропил

    Как правильно выставить стропильную систему

  2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

    Стропильная система двускатной крыши. Установка стропил

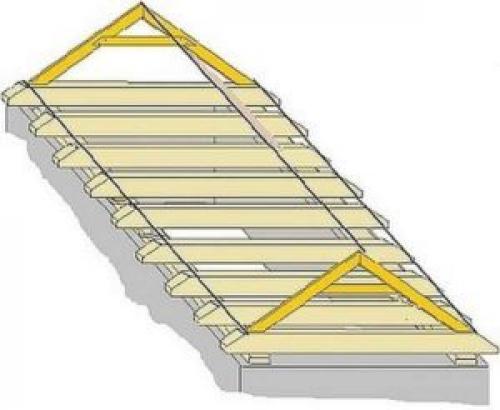

    Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

  3. Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.

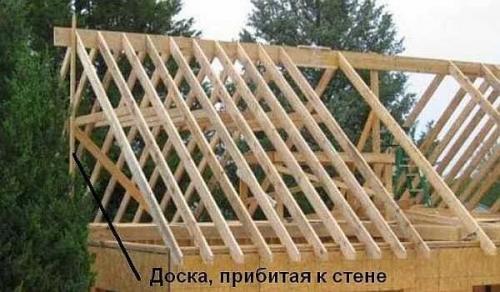

  4. Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
  5. Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана  на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Источник: https://dekor-i-interer.ru-land.com/stati/stropilnaya-sistema-dvuhskatnoy-kryshi-dlya-nebolshih-domov-mauerlat

Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

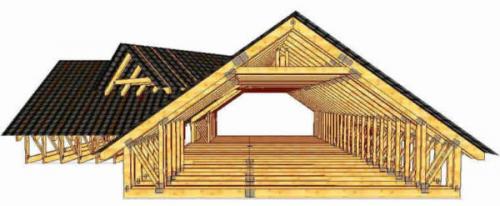

Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

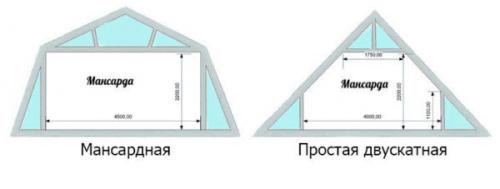

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

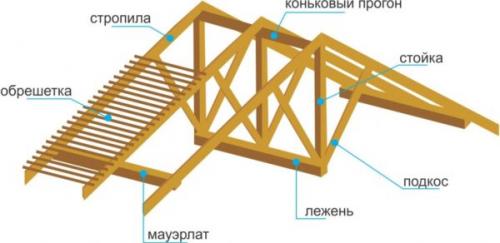

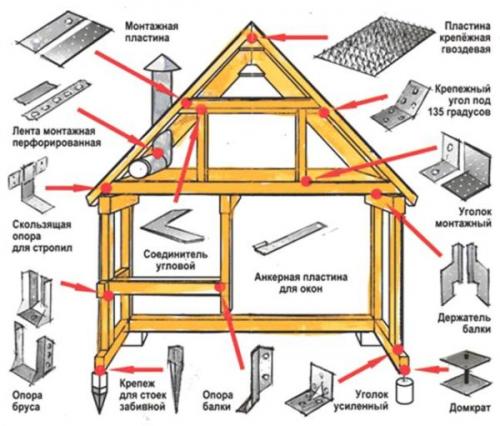

Основными элементами стропильной системы являются:

  1. Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
  2. Стропило — балка, воспринимающую нагрузку от кровельного пирога.
  3. Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
  4. Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
  5. Лежень — опора для стойки. Размещается на переводах.
  6. Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
  7. Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
  8. Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.

    Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

    В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

Источник: https://dekor-i-interer.ru-land.com/stati/dvuhskatnaya-krysha-s-mansardoy-konstrukciya-stropilnoy-sistemy-kryshi

Стропильная система двускатной крыши: расчет.

Стропильная система двускатной крыши: расчет. Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто

сделать своими руками .

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет

. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь .

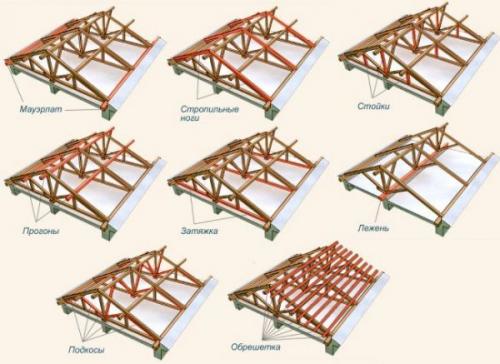

В стропильной системе мансарды имеются следующие элементы:

  • Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  • Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  • Конек. Это обозначения места схождения стропил в верхней части.
  • Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  • Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  • Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  • Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  • Схватка. Брусок, расположенный вертикально между опорами.
  • Обрешетка . Конструкция для установки кровли.

      Стропильная система двускатной крыши: расчет.

      Устройство двускатной крыши

    Расчет стропильной системы двухскатной крыши — онлайн калькулятор

    Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

    Вы сможете рассчитать не только

    количество кровельного материала , но так же систему обрешетки и стропил .

    ВАЖНО!

    Калькулятор производит расчет кровли двухскатной крыши.

    Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

    Ниже представлены калькуляторы для других видов крыш:

    • Расчет односкатной крыши ,
    • Расчет двускатной крыши ,
    • Расчет вальмовой крыши ,
    • Расчет мансардной крыши .

      Стропильная система двускатной крыши: расчет.

      Обозначения полей в калькуляторе

      Укажите кровельный материал:

      кг/м2

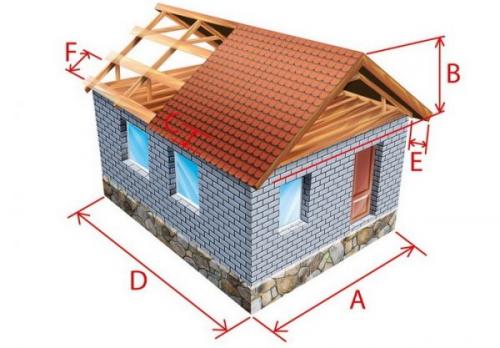

      Введите параметры крыши (фото выше):

      Ширина основания A (см)

      Длина основания D (см)

      Высота подъема B (см)

      Длина боковых свесов С (см)

      Длина переднего и заднего свеса E (см)

      Стропила:

      Шаг стропил (см)

      Сорт древесины для стропил (см)

      Рабочий участок бокового стропила (не обязательно) (см)

      Расчёт обрешётки:

      Ширина доски обрешётки (см)

      Толщина доски обрешётки (см)

      Расстояние между досками обрешётки
      F (см)

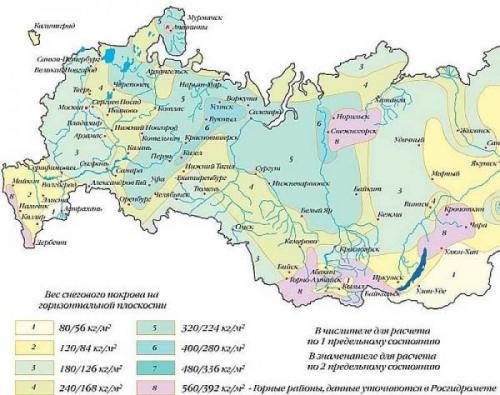

      Расчёт снеговой нагрузки (на фото ниже):

      Выберите ваш регион

      Расчёт ветровой нагрузки:

      Регион

      Высота до конька здания

      Тип местности

      Рассчитать

      Результаты расчетов

      Крыша:

      Угол наклона крыши: 0 градусов.

      Угол наклона подходит для данного материала.

      Площадь поверхности крыши: 0 м.

      Стропила:

      Нагрузка на стропильную систему: 0 кг/м.

Обрешетка:

Стропильная система двускатной крыши: расчет.

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет , свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
      • здесь .

      Висячая стропильная система двускатной крыши. Монтаж висячих деревянных стропил

      Монтаж такой системы вполне доступен своими руками. Для крыши используют брусья из дерева с сечением в 5*20 см, которые предварительно необходимо обработать при помощи специальных антисептиков и антипиренов. Это обязательное условие для работы с деревянными элементами не только для крыши, но и для остальных конструкций дома. По установке деревянных стропил последовательность действий будет следующая:

      Виды стропильной системы двухскатной крыши. Стропила — основополагающий элемент 13

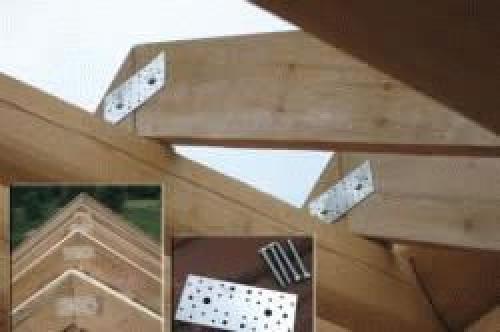

      Все узлы соединения стропил с элементами крыши для надежности могут крепиться металлическими деталями крепления – болтами, скобами, шурупами, саморезами.

      1. Сначала наверху конструкции надежно соединяют два бруса, создается узел опирания стропил.
      2. На стропилах делается выемка, то есть паз, для того чтобы была опора для мауэрлата.
      3. Брус наверху должен соединяться с упором, для этого необходимо обеспечить соединение концов отдельных брусьев. Лучше всего первую конструкцию собрать на земле в виде шаблона, а остальные деревянные стропила изготавливать именно по этому образцу. В таком случае висячая стропильная система будет идеально ровной и надежной, а сама сборка быстрой. С подобной работой вполне могут справиться 3-4 человека. Расчет для деревянных стропил должен быть очень тщательным, не стоит пренебрегать этим, так как даже 1 мм может иметь значение.
      4. Первые стропильные ноги монтируются на одном конце крыши, вторые – на противоположном. Между парами протягивается шнур для разметки, это поможет ориентироваться при дальнейших работах. Шаг, с которым устанавливаются стропильные ноги, необходимо определять исходя из расчетов уклона. Например, если угол ската крыши составляет 30 градусов, то ширина одного пролета, где идут висячие стропильные системы, должен составлять до 70 см. Иной вариант здесь не приветствуется специалистами, хотя и возможен в некоторых случаях.

      Источник: https://dekor-i-interer.ru-land.com/stati/montazh-stropilnoy-sistemy-dvuhskatnoy-kryshi-chertezhi-i-shemy-stropilnoy-sistemy-dvuhskatnoy

      Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

      Металлочерепица считается лёгким и прочным видом строительного сырья, применяемого для кровли. Его используют для обустройства частных и многоэтажных строений.

      Стальная основа обеспечивает дополнительную выносливость и улучшение эксплуатационных характеристик.

      Процесс монтажа больших листов осуществляется в короткий промежуток времени в отличие от штучных моделей. Многочисленные исследования доказали, что крыша из металлочерепицы способна прослужить более 35 лет.

      Осуществить укладку строительного материала можно самостоятельно при соблюдении нескольких рекомендаций. Для этого предварительно потребуется наличие каркаса.

      Особенности металлочерепицы

      Современные модели металлической черепицы относят к классам изделий, полученных в результате прокатного производства. Простым языком из листовой стали изготавливают профилированные элементы, в дизайне которых присутствуют перпендикулярные линии.

      Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

      Такие волны обеспечивают железным заготовкам внешнее сходство с изделиями изготовленными из керамики.

      • Помимо этого эти рёбра считаются с залогом прочности и выносливости.
      • На наружной стороне используют полимерную плёнку.
      • Она предназначена для выполнения декоративных и защитных свойств покрытия.

      Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

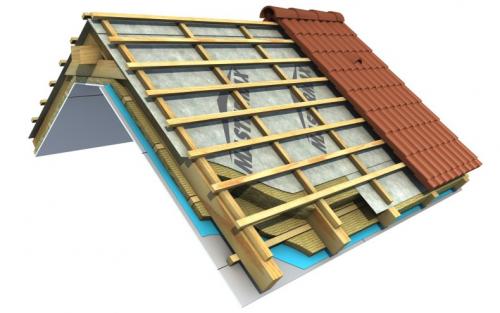

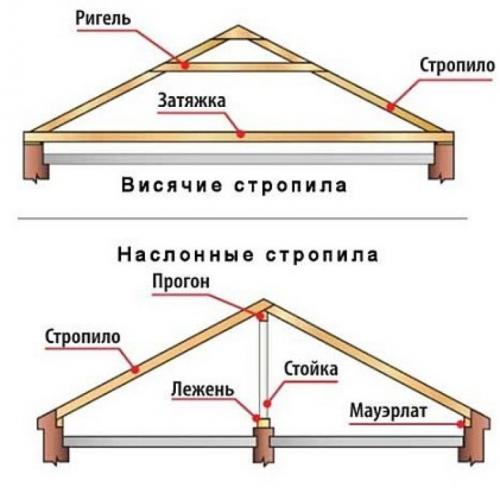

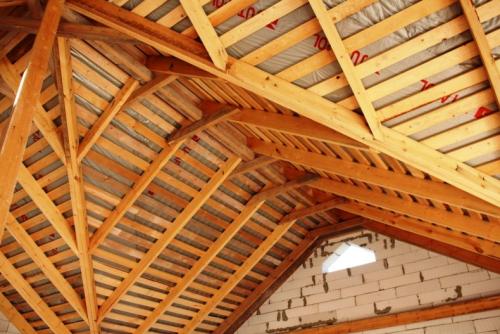

      Разновидность стропильной системы для металлочерепицы

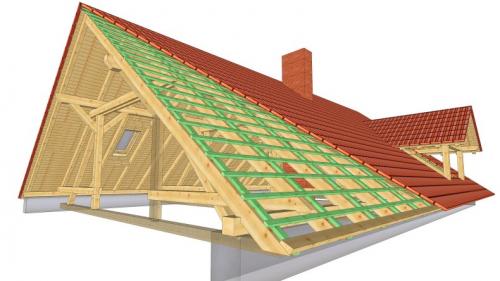

      Крышу на основе металлочерепицы, как правило, выбирают для обустройства жилых объектов. Специалисты называют металлическую черепицу защитной чешуёй.

      Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

      В зависимости от предназначения подобной конструкцией и требований его эксплуатации они подразделяются на две категории:

      • Утеплённые. Для этого сооружают систему, в основе которой лежит использование трёх изоляционных слоёв. Помимо этого используют вентиляционные контуры. Они помогут предотвратить рост болезнетворной микрофлоры в толщину утеплителя после повреждения защитной оболочки;
      • Холодные. Эта конструкция предусматривает использование одного изоляционного слоя и контура для вентиляции. Такой тип крыши не предназначен для постоянного использования. Её использую для создания садовых беседок, мансард и детских площадок.

      Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

      Кровельные конструкции с утеплителем предназначены для постоянной эксплуатации. Такое покрытие способно защитить от перепадов температуры, высокой влажности и сезонных осадков.

      Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

      Стропильная система обеспечивает наличие дополнительного места, которую можно использовать в качестве хранения вещей. Такой чердак является воздушной прослойкой между потолком и кровлей.

      Стропильную систему конструируют таким образом, чтобы утепляющие плиты смогли расположиться в пространстве между деревянными балками.

      Преимущество двускатной крыши

      Самый простой и востребованный вариант при строительстве стропильной конструкции считают сооружение, в основе которых лежит использование двух скатов. Они представляют собой большие прямоугольные плоскости, позволяющие равномерно расположить кровельный материал.

      Вальмовая и ломаная мансардная крыша требует определённых знаний в технике монтажа и расчётах несущих конструкций. У начинающих мастеров могут возникнуть трудности в процессе проведения расчётов несущих поверхностей, а также в точности вычислений количества расходных материалов.

      Стропильная система двускатной крыши под металлочерепицу. Устройство стропильной системы двускатной крыши под металлочерепицу. Пример расчета расстояния шага стропил

      Производители считают, что оптимальным углом наклона для монтажа металлочерепицы является предел 15 градусов. Если параметры ниже этих требований, то сокращение крутизны потребует дополнительного использования гидроизоляционной мембраны.

      • На крутых крышах потребуется увеличение количества крепежных деталей, а также уменьшится шаг его фиксации. В обоих случаях финансовые затраты для обустройства стропильной системы будут немного увеличены. Дело в том, что для работы потребуется дополнительный объём изоляции и метизов.
      • В зависимости от параметров стропильной системы и размера металлочерепицы листы могут укладываться в один или три ряда. Специалисты рекомендуют выбирать укладку, проводимую в один ряд. По их мнению поперечные швы будут снижать изоляционные характеристики и являться причинами протечек.
      • Длина листа для отделки крыши частного дома должна быть 4-5 м. Большинство производителей и поставщиков предлагают нарезать металлочерепицу на квадраты нужного размера. Таким образом удаётся избежать трудности в процессе их фиксации к стропилам.
      • Монтаж металлочерепицы на поверхность стропил должен осуществляться на заранее, подготовленную обрешётку. Линии должны располагаться в вертикальном положении. Горизонтальные направляющие позволяют снизить вес на деревянный каркас и предотвратить дальнейшее деформирование кровельного полотна.

      Стропильная система двускатной крыши деревянного дома. Элементы конструкции стропильной системы двускатной крыши

      Чтобы дальше можно было, как говорится, «общаться на одном языке», необходимо рассмотреть, из каких же основных деталей и узлов складывается общая конструкция двускатной крыши. Внимание на схему:

      Виды стропильной системы двухскатной крыши. Стропила — основополагающий элемент 20

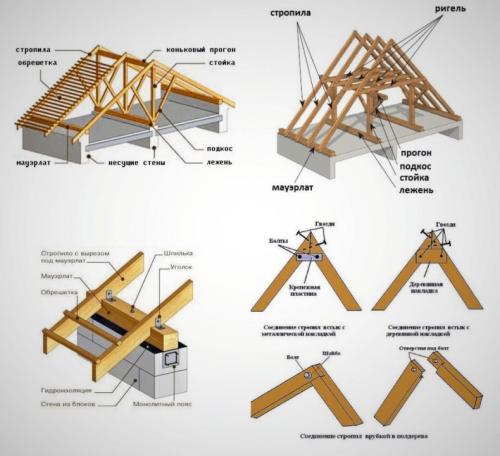

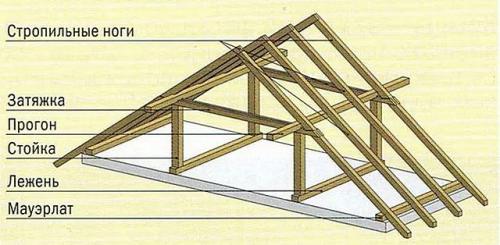

      Схема строения несложной по конструкции двускатной стропильной системы

      Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций стропильных систем , но основные детали и узлы на ней показаны достаточно понятно.

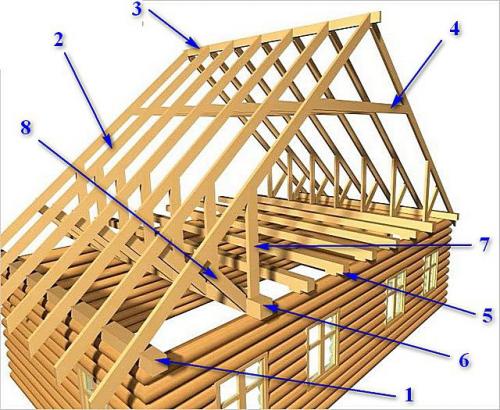

      1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

      2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

      Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

      Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.

      Виды стропильной системы двухскатной крыши. Стропила — основополагающий элемент 21

      Для формирования карнизного свеса стропила нарощены «кобылками»

      3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

      4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

      5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

      6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы.  Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

      7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.

      Виды стропильной системы двухскатной крыши. Стропила — основополагающий элемент 22

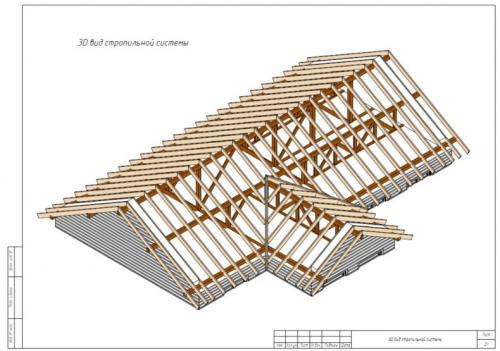

      На иллюстрации хорошо показаны дополнительные прогоны, связывающие стропильные ноги по всей длине крыши.

      8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

      Варианты стропильной системы двухскатной крыши. Висячие

      Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

      Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

      При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

      Висячие стропила крыши двускатной Источник postila.ru

      Монтаж стропильной системы двускатной крыши

      Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

      Монтаж наслонных стропил

      Существует определенная последовательность сборки наслонных стропил.

      1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
      2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
      3. На стойки укладывают коньковый брус, который к ним же и крепится.
      4. Производится попарно установка стропил двускатной крыши . Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
      5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

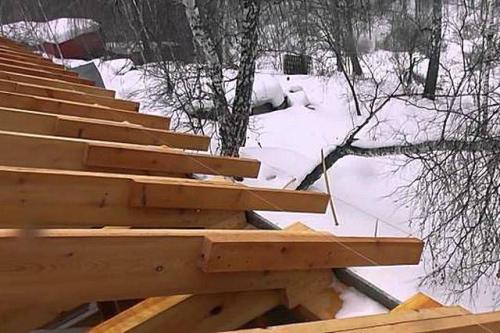

      Установка стропил на конек по натянутой нити Источник kbumb.ru

      Монтаж висячих стропил

      Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

      Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

      Собранные на земле стропильные фермы висячего типа Источник moydom-irk.ru

      Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

      Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.


      Как правильно утеплить крышу дома. Конструкция кровли и схемы утепления

      Расчет стропил

      Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

      • длина стропильных ног;
      • шаг их установки;
      • сечение используемого пиломатериала.

      С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c2=a2+b2, где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

      Длина стропилы равна l2+H2 Источник remontik.org

      С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

      Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.
