Двухскатная крыша с мансардой. Конструкция стропильной системы крыши
Самый важный элемент мансарды – это стропильная конструкция. Если вы правильно ее сделаете, то сможете не только верно реализовать обустройство мансарды, но и обеспечите нормальную эксплуатацию всего дома. Если ориентироваться на практику, обустроить мансардный этаж можно в любом варианте кровли. В статье мы привели фото домов с двухскатной крышей с мансардой. Также вы можете увидеть ломаную конструкцию кровли и увидеть различия двух систем.
В зависимости от того, какой проект здания, можно использовать даже односкатную конструкцию кровли. Допускается также применение вальмовых или многощитовых крыш. Другими словами, все зависит от ваших возможностей, желания и проекта. Стоит все же отметить, что конструкция ломаной стропильной системы обладает рядом преимуществ – она позволяет увеличить свободное пространство под крышей за счет того, что изменяется угол наклона.
Такой вариант будет почти идеальным, если только не учитывать большие расходы на строительство. Увеличивается, причем существенно, расход материалов. Но и нельзя не упомянуть о том, что технически исполнить такую кровлю сложнее, нежели простую двускатную. В ее конструкции имеются такие элементы:
- Коньковые и боковые стропила.
- Обрешетка коньковых и боковых стропил.
- Подкосы.
- Стойки.
Стропила бывают висячие и наклонные. Последние используются в том случае, если в проекте присутствуют промежуточные несущие стены. Другими словами, одна из сторон стропил должна упираться в мауэрлат по наружной, а вторая по внутренней стене. Что касается висячих стропил, то у них есть два яруса – нижний (боковые) и верхний (коньковые). Для того чтобы придать жесткость конструкции, устанавливают стойки и перемычки.
Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши
Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.
Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу
Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.
Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

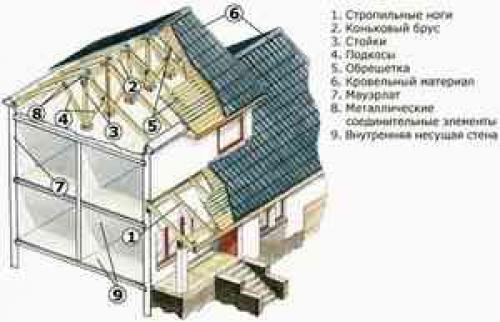

Основными элементами стропильной системы являются:
- Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
- Стропило — балка, воспринимающую нагрузку от кровельного пирога.
- Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
- Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
- Лежень — опора для стойки. Размещается на переводах.
- Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
- Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
- Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.
В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать
При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

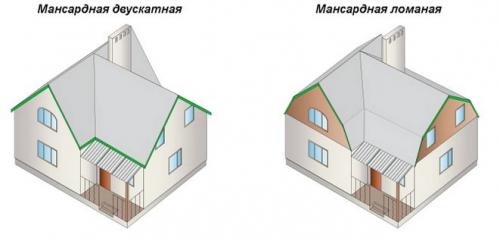

Мансардная или двускатная крыша. Какая крыша лучше для мансарды — ломаная или двускатная прямая?
Выбор конфигурации крыши для обустройства жилой мансарды является ключевым моментом, влияющим на многие факторы. От этого зависит, во-первых, внутреннее пространство помещения под кровлей. Во-вторых, стоимость и сложность реализации крыши. В-третьих, общий внешний вид дома, то есть, его архитектура. Предлагаем сравнить, что лучше для мансарды — прямая двускатная или, всё же, ломаная крыша.
Прямая двускатная крыша для мансарды
Обе конфигурации целесообразно сравнивать по трём критериям. Первый — особенности устройства, от которых зависит и стоимость, и сложность, и доступное пространство. Второй и третий — преимущества и недостатки, соответственно. Причём, что немаловажно, именно в контексте обустройства жилой мансарды под крышей.
Особенности устройства
Основой большинства видов крыш частных домов является стропильный каркас. У двускатной прямой крыши он предельно простой. Состоит из секций, каждая из которых — это силовая ферма из двух стропильных ног и перемычки. Шаг между ними подбирается в зависимости от того, какой кровельный материал планируется использовать. Чем он тяжелее, тем расстояние между секциями должно быть меньшим.
В случае с обустройством полноценного мансардного этажа под крышей важно учитывать также технологию её отделки. Дело в том, что одного голого кровельного материала недостаточно для создания комфортных условий. Летом под такой кровлей будет невыносимо жарко, а зимой либо немыслимо холодно, либо затратно по отоплению. Чтобы решить эти проблемы, крыша мансарды тщательным образом утепляется. Теплоизоляционный материал тоже имеет свой вес, и с ним надо считаться при проектировании силового каркаса.
Обустроить под ровной двускатной крышей удобное жилое помещение не так-то просто. Из-за треугольного профиля стропильного каркаса приходится жертвовать углами. То есть, для обустройства мансарды они попросту не используются. По скатам крыши от краёв отступают на столько, чтобы высота до условного потолка получилась, хотя бы, 1-1,5 метра. Понятно, что такой отступ «ворует» львиную долю доступной площади, и в результате мансарда жёстко теряет в плане пространства.
Преимущества:
- простота конструкции;
- сравнительно невысокая стоимость строительства;
- минимальное количество отходов кровельного и других материалов;
- оптимальный наклон скатов для схода дождевой воды и снега;
- максимальная прочность.
Недостатки:
- самая простая, ничем не выделяющаяся архитектура;
- неэффективное использование доступного объёма при обустройстве мансардного помещения.
В итоге, забегая немного наперёд, уже на этом этапе разбора можно сделать вывод, что прямая двускатная крыша не очень подходит для обустройства жилой мансарды. По крайней мере, есть решения получше.
Ломаная крыша для мансарды
Ломаной называется крыша, у которой, как и предыдущего варианта, скатов два, но каждый из них имеет излом. То есть, сначала от конька скат идёт с крайне небольшим уклоном, а затем резко заламывается вниз, куда и уходит в некоторых случаях почти отвесно. Из-за такой конфигурации ломаную крышу часто называют четырёхскатной, однако это неправильно. А вот то, что ломаная крыша стала синонимом мансардной — это очень даже справедливо.
Особенности устройства
Основой является стропильный каркас, тоже состоящий из секций с определённым шагом. Каждая секция устроена следующим образом. Стропильные ноги, образующие крутой скат, доходят до места излома, где наращиваются и сводятся к коньку. Аналогично с треугольной стропильной системой – в ломаной есть перемычки. Крепятся они к тем местам, где стропильные ноги образуют излом. Кроме того, чтобы придать крыше требуемой жёсткости, из этих же точек уходят подпорки. На каждую секцию, соответственно, по две штуки.
Собственного говоря, если посмотреть на ломаную крышу в профиль, то сразу же можно увидеть очертания мансардного помещения. От предыдущего варианта оно сразу выделяется тем, что его площадь по отношению к размерам дома значительно большая, чем под ровной двускатной крышей.
Преимущества:
- неординарная архитектура, выделяющаяся среди домов с простыми крышами;
- максимально эффективное использование подкровельного пространства для обустройства жилой мансарды.
Недостатки:
- конструктивно сложнее, чем прямая двускатная крыша;
- соответственно, обходится дороже;
- большее количество отходов кровельного и других материалов;
- неоптимальный наклон верхней части скатов для схода воды и снега.
Итоги
В свете всех рассмотренных факторов с уверенностью можно сделать вывод, что ломаная крыша как нельзя лучше подходит для обустройства мансарды. Под простой же двускатной — жилое помещение получается принципиально более тесным. Вполне естественно, что за простор и удобство приходится платить сложностью конструкции и затратами на материалы.
Двускатная мансардная крыша своими руками. двускатная крыша с мансардой своими руками
Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа
помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.
стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.
Пространство под традиционной для деревянных и кирпичных домов крышей чаще всего используют, как холодное чердачное помещение.
Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. типа помещения под крышей будет зависеть дизайн интерьера мансарды.
В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки помещений.
Особенности двухскатной крыши с мансардой
Для определения конструкции двухскатной крыши :
- фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
- Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки .
Кроме строительных факторов, на выбор конфигурации крыши влияют особенности месторасположения постройки.
Для дома с шириной до , расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее .
Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней . С крыши, смонтированной под углом в , снежинки соскальзывают под собственным весом.

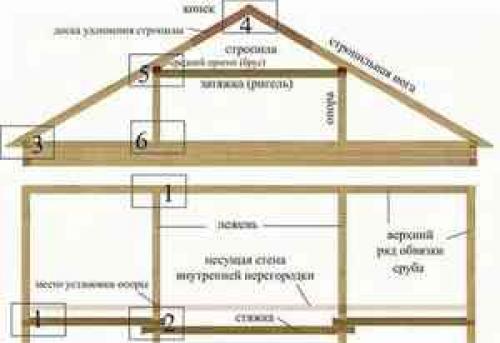

Принцип устройства стропильной системы
Несущая конструкция крыши с стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. поверхности являются продолжением стен дома и выполняются из того же материала.
Принцип висячих стропил основан на системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.
Мауэрлат располагают дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса на или на на гидроизоляцию.
Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в . Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.
К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки , на которых делают запилы для лучшего упора в брус мауэрлата.
Определение конструктивных размеров
стропильных брусьев можно определить без вычислений. Для этого:

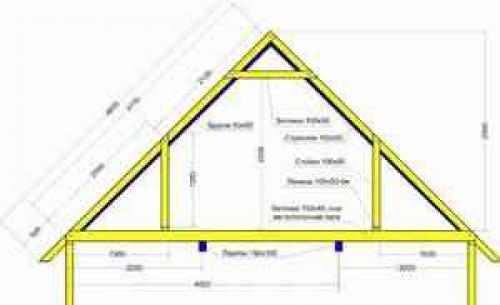

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже .
Определяем количество стропильных арок . Для этого:
- Делим
длину
- строения на
расстояние
- между опорами. Для небольшого загородного дома
оптимальный шаг
- установки стропил –
1 м
- . Если длина дома — 8 м, то количество арочных конструкций составит:
8/1 + 1 = 9 , а расстояние между ними: 8/9 = 0,9 м .

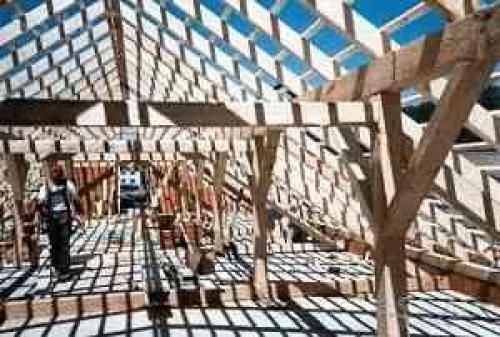

Монтаж стропильной конструкции
После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками :
- Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет
450 градусов
- , то в верхней точке брусья опираются друг на друга под углом в
900
- . Верхнее соединение фиксируется металлической накладкой.
Двускатная крыша с комнатой. Что представляет собой мансарда?
До 17 века мансарда использовалась как самое обычное жилое помещение чердачного типа. Первыми начали их обустраивать французы, так как их жилища с высокими крышами оптимально подходили для создания комнат под кровлями.
Своим названием помещение обязано известному архитектору Франсуа Мансару, который воплотил немало интересных архитектурных идей в стиле барокко и классики. Именно он первый при обустройстве экстерьера и интерьера мансарды начал использовать декор, большие окна и интересные дизайнерские решения.
Делать под крышей жилое помещение в те времена во Франции было не только модно, но и выгодно. Жители домов должны были платить налоги, размер которых был в зависимости от этажей строения. При этом помещение под крышей считалось техническим и не учитывалось.
В России мансарды стали популярными в 18 веке во времена правления Петра первого. В то время массово строили здания с мансардами или переделывали под них уже существующие постройки. Однако такая тенденция не была длительное время популярной.
В 20 столетии до 90-х годов практически не было жилых чердачных комнат. Лишь в конце прошлого века о них снова вспомнили, когда появились новые стройматериалы и технологии строительства. Тогда же специалисты начали активно реализовывать различные стили интерьера мансард.
На сегодняшний день, пространство под крышей все реже и реже используется для хранения вещей. Многие уже успели оценить все достоинства такого помещения и привлекают дизайнеров для воплощения задуманных идей.
Устройство двускатной крыши с мансардой. Особенности устройства двускатной конструкции
В отличие от других видов кровель, двускатная крыша имеет два наклонных ската и два фронтона . Эта особенность позволяет встраивать во фронтоны окна стандартной ориентации.
Например, в мансардах вальмовых крыш приходится делать наклонные оконные проёмы и встраивать в них специальные рамы со сложными механизмами открывания.
Торцевая стена двускатной крыш в виде равнобедренного треугольника может стать опорой для удлинённых свесов кровли. Свесы используют, как основу для обустройства навеса над верандой.
В свою очередь веранду возводят на консолях , закреплённых своими концами на балках чердачного перекрытия. Такое решение верхней части дома позволяет получить дополнительную благоустроенную жилую площадь (мансарду) с выходом на веранду, защищённую от осадков навесом кровли.
Особенностью двускатной крыши с мансардой является устройство стропильной системы — опорного каркаса для кровли. Деревянный каркас двускатной крыши состоит из следующих основных элементов:
Мауэрлат
Это несущие горизонтальные балки, уложенные по верхним торцам несущих стен . На стенах из кладочных материалов мауэрлат крепят анкерными болтами или металлическими шпильками. Роль несущей балки исполняет верхний брус каркасного сооружения или бревна верхнего венца в срубе.
На мауэрлат покрытый рубероидом концы стропил опирают врубом или скрепляют металлическими перфорированными пластинами с шурупами, скобами и гвоздями. В качестве мауэрлата применяют брус 100х150 мм, 150х150 мм, сдвоенный брус или доски меньшего сечения.
Для усиления стропильного каркаса устанавливают стойки, связывающие конёк с мауэрлатом, лежащим на центрально стене посередине пролёта. Такой мауэрлат называют лежнем. Лежень со стойками практически не используются в мансардах.
Стропила
Наклонные несущие балки являются основными несущими элементами стропильной системы. Для изготовления стропил используют доски сечением 20х150 мм или брус 50х50 мм. Опираясь внизу на мауэрлат, стропила вверху сходятся в один узел с коньковым прогоном.
Стандартный шаг стропил по осям равен 600 мм . По способу опирания наклонные балки различаются на наслонные и висячие стропила. Первые жёстко фиксируются на мауэрлате, вторые скользят вдоль своей оси сквозь специальный узел.
Наслонные балки применяют в зданиях с пролётом между несущими стенами больше 6 метров. Висячие стропила застройщики выбирают для построек, где высок риск большой осадки фундамента дома в грунте.
Обрешётка
Обрешётка и контробрешётка – это дощатые настилы, которыми обшивают стропильные ноги . Элементы обеих покрытий взаимно перпендикулярны друг к другу.
Между ними закладывают плёнку гидроизоляции. В зависимости от вида кровельного покрытия обрешётка может быть сплошной или решётчатой.
Прочие вспомогательные элементы
К ним относятся:
- стойки,
- подкосы,
- стяжки,
- распоры,
- черепные бруски,
- свесы и пр.
Все эти элементы изготавливают в основном из бруса или доски. Они служат для усиления конструкций и перераспределения нагрузки между основными несущими элементами стропильного каркаса.
Расчет двухскатной крыши с мансардой. Дополнительная информация о калькуляторе
Онлайн-калькулятор мансардной (двухскатной) крыши поможет вам рассчитать углы наклона боковых и коньковых скатов, размер и количество боковых и коньковых стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены наиболее популярные кровельные материалы, такие как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.
Перед проектированием мансардного этажа крайне важно ознакомиться со СНиП 2.08.01-89 «Жилые Здания», где содержатся нормативные сведения о строительстве, в том числе мансардных этажей.
Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.
Мансардная крыша (также встречаются термины «ломаная крыша», «покатая крыша») с каждой стороны имеет два ската, наклонённых под разным углом. Таким образом скаты формируют расширенное чердачное помещение, которое называется мансардным этажом или просто мансардой.
Мансардная крыша может быть построена изначально или надстроена к уже существующему зданию. Так можно выиграть полезное пространство, не достраивая дополнительных этажей.
Первые мансардные крыши современного типа известны с XVII века. Сегодня существует множество вариаций исполнения мансардного этажа, где могут располагаться хозяйственные или жилые помещения.
Особое внимание следует обратить на выбор материалов для кровли. Для максимизации площади мансардного этажа боковые скаты делаются довольно крутыми. Поэтому обустройство кровли может потребовать дополнительных затрат. Если помещения мансардного этажа предназначены для жилья, им потребуются увеличенные окна и улучшенная теплоизоляция.
Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация», под которым скрываются пояснения по каждому пункту.
