Ворота жалюзийные подъемно-сматывающиеся, которые чаще называют рольворотами – еще один востребованный тип, который набирает популярность в гаражах. Их можно монтировать в новых или уже построенных зданиях, такие конструкции применимы для любых типов гаражей, не играет роли высота потолка.
Рольворота в гараже
Гибкое полотно рольворот изготавливается из гибких специальных ламелей, которые при открывании створки сворачиваются в рулон, и их располагают в специальном блоке. Опускаются они из-за силы тяжести, поднять их можно очень легко простым движением. Главные преимущества рольворотных конструкций:

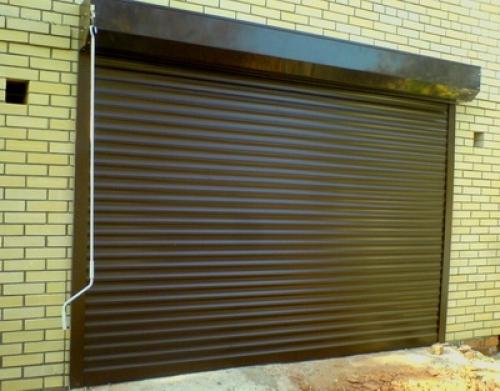

Стандартные рулонные ворота
- Они очень легки и прочны. Гибкое полотно надежно закрывает вход, сломать или разрезать его очень проблематично.
- Использованный материал обеспечивает хороший воздухообмен, внутри в гараже не окажется слишком душно. Однако такие системы проигрывают секционным по возможностям теплоизоляции.
- Рольворота не нужно красить, им не потребуется какой-либо специальный уход.

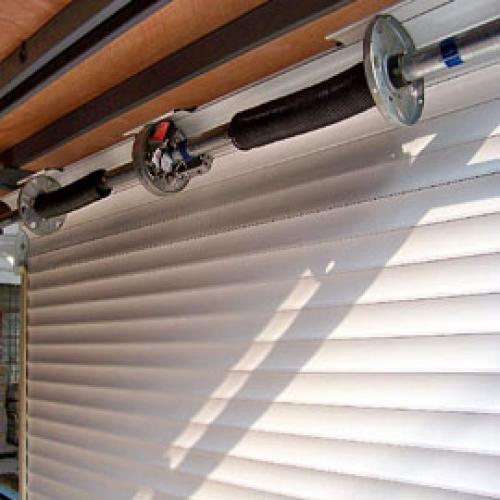

Устройство рольворот
Важно ! Чтобы система проработала безотказно, ее установкой должен заниматься профессионал. Тогда они продолжат гарантированно ровно и легко открываться, и не появится никаких трудностей с замками. Такие конструкции набирают популярность уже весьма давно.
Вконтакте
Google+
Похожие материалы:
Секционные ворота своими руками: установка секционных ворот поэтапно
Секционные ворота используются сегодня для утепления и герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закры
Секционные ворота
Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

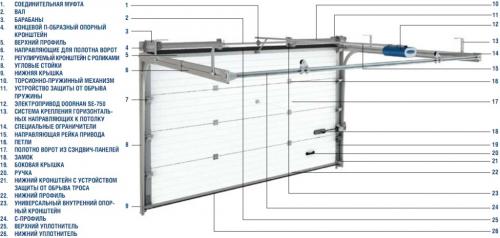

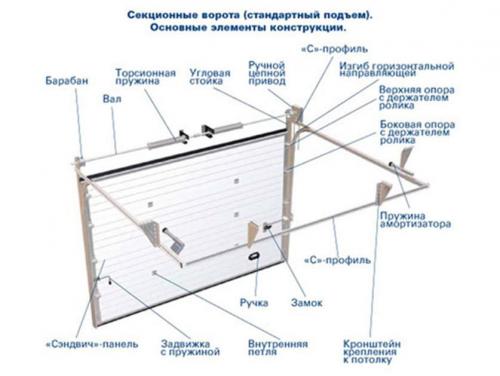

Конструкция секционных гаражных ворот
Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.
При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).
Конструкция ворот
Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать секционные ворота своими руками .

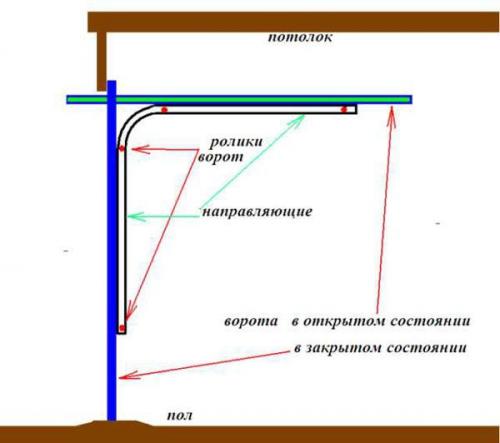

Схема ворот
Разновидности конструкции
Современные секционные ворота подойдут для помещений всех типов.
Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.

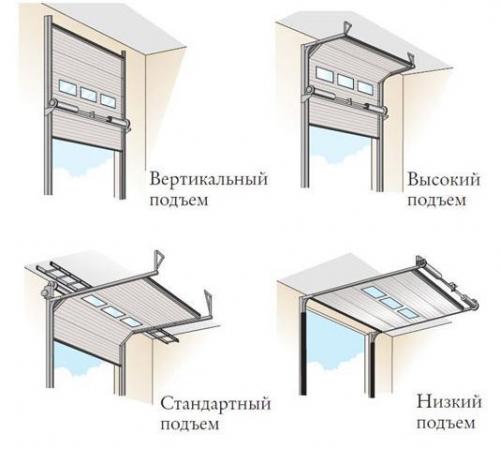

Варианты ворот
Конструкции вертикального подъема
Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.
Конструкции высокого подъема
Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.
Узнайте мастер класс от подписчика, как увеличить высоту гаража , из нашей новой статьи.
Конструкции стандартного подъема
Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.
Конструкции низкого подъема
Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:
- торсионного вала;
- наматывающих шкивов;
- балансировочных пружин.
После выбора подходящей конструкции можно приступать к подготовительным работам.
Цены на секционные ворота
Секционные ворота
Этап 1. Подготовка оборудования
Инструменты
До того как приступить к работе, следует подготовить все необходимые инструменты.
- Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
- Электродрель для крепления отдельных элементов на высоте.
- Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
- Другие инструменты: отвертка, кусачки, плоскогубцы.
Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.
Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

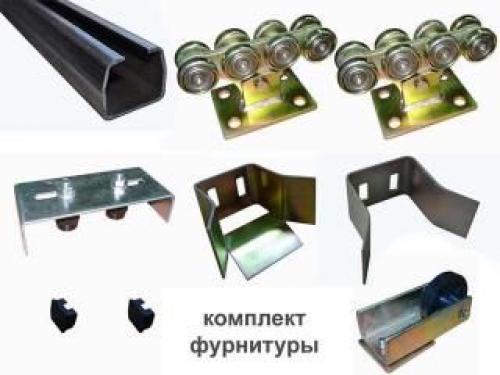

Фурнитура
Этап 2. Замеры

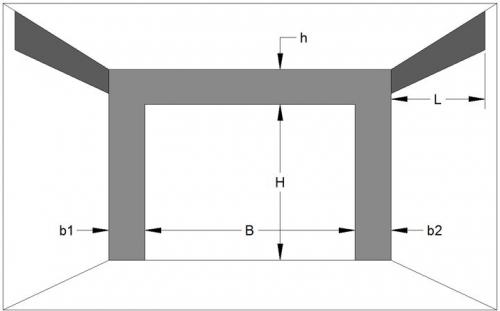

Схема для замеров
Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.
Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.
Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.
Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.
Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.
Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.
Этап 3. Подготовка проема
Подготовка проема

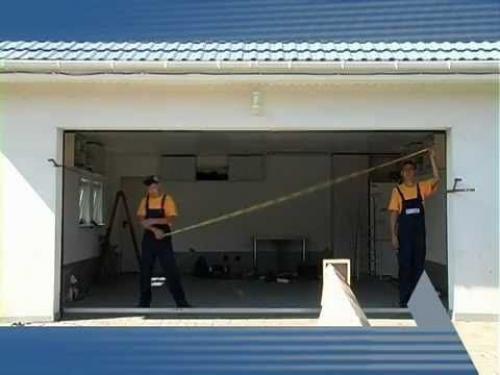

Замеры
После замеров и подготовки инструментов заказываются сами ворота . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.
Роллетные ворота с электроприводом. Принцип работы системы
Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

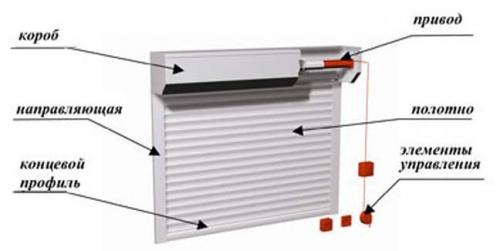

Устройство роллетных ворот:
Полотно из роллетных профилей – ламели, соединенные между собой продольными зацепами.
Направляющие – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.
Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

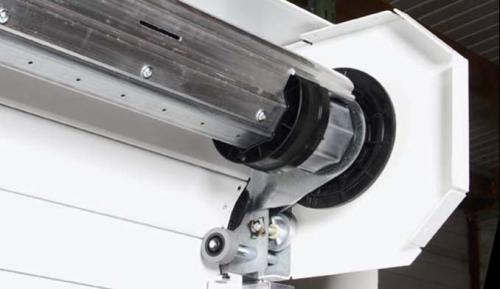

Приемный вал – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.
Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.
Короб – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.
Привод – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.
Еще приводы подразделяются на:
- внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;
- осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.
Последние более дорогие. Рекомендуются для тяжелых ворот.
Замки – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.
Ворота роллетные имеют ограничения по габаритам:
- по ширине – от 150 до 430 см;
- по высоте – от 150 до 270 см;
- по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.
Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.
Управление автоматической системой предусмотрено в нескольких вариантах:
- кнопкой, которая устанавливается в стене у створки;
- дистанционно – с пульта или специального брелка, радиус действия – 50 м;
- с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.
Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.
