Электрика в деревянном доме своими руками. Предварительная подготовка к установке проводки в деревянном доме своими руками: схемы и другие компоненты проектной документации

Электрика в деревянном доме своими руками. Предварительная подготовка к установке проводки в деревянном доме своими руками: схемы и другие компоненты проектной документации

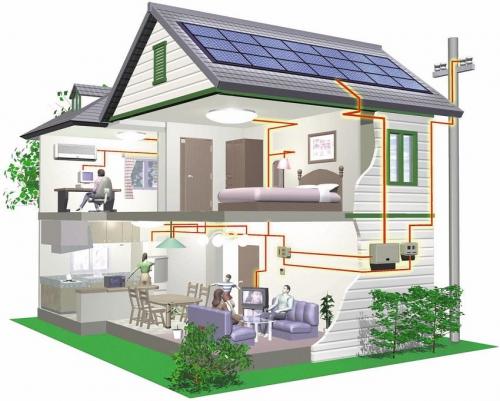

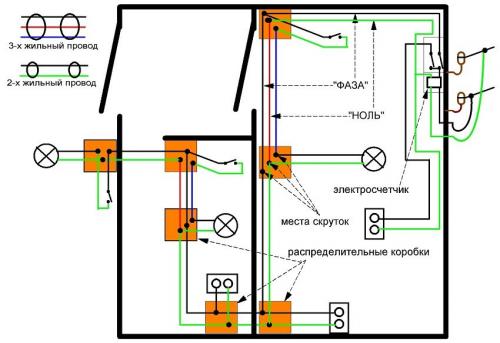

План монтажа компонентов системы электропитания в двухэтажном коттедже

Подобную схему электрики в деревянном доме своими руками можно сделать на основе имеющейся проектной документации. При работе с планировками отдельных помещений устанавливают точные места размещения двух групп приборов: освещения и розеток . Каждая из них подключается к сети питания отдельно. Также пригодятся следующие советы опытных специалистов:

• На плане отмечены места установки изделий с учетом действующих стандартов. Однако некоторые правила можно нарушить. Чтобы снизить нагрузку на спину во время уборки, розетки для подключения пылесоса поднимают на удобный для пользователей уровень (80-110 см от уровня финишного напольного покрытия).
• К нагревателю воды, стиральной машине , иным мощным потребителям прокладывают отдельную линию электропитания. Ее рассчитывают специально с учетом реальных нагрузок, защищают с применением рассмотренных выше методик.
• На рисунке приведен пример электропроводки в деревянном доме. В действительности надо тщательно продумать собственные потребности. По отношению к розеткам надо помнить о простой практической рекомендации: «Устанавливайте их с запасом». На каждые 5-7 м периметра комнаты надо монтировать один прибор. Количество увеличивают в местах последующей установки компьютерной, аудио и
• При оснащении кладовок, иных помещений без естественного освещения, выключатели монтируют снаружи.
• Во всех местах их устанавливают на удобной для пользователей высоте, неподалеку от дверных проемов . Делают соответствующие коррекции при монтаже приборов около стационарных диванов, кресел. Этот пункт поясняет необходимость использования планировок с нанесенным расположением мебели.

Скрытая электропроводка в деревянном доме. Разновидности и характеристики проводов

Начать следует с разбора, какой кабель использовать для проводки в деревянном доме – медный либо алюминиевый. Применять можно оба варианта, но профессионалам предпочтительнее медные провода из-за следующих характеристик:

• ме́ньшей подверженности коррозии;
• лучшим показателям проводимости;
• бо́льшей прочности.

Алюминий же имеет только два плюса:

• ме́ньший вес;
• низкая стоимость.

В остальном алюминий не конкурирует с медью из-за таких его свойств:

• быстрой окисляемости, а значит худшей проводимости и более быстрой нагреваемости;
• повышенной хрупкости, т.к. несколько перегибов в одном месте приводят к поломке провода;
• свойства материала ослабляться в месте контакта и со временем выскальзывать из винтовых зажимов (потребуются периодические проверки контактов).

Также существует недорогой композитный материал, называемый алюмомедью, из которого делают сердечники проводов. Такое изделие берет лучшие свойства от обоих металлов, однако при этом существенно понижаются качественные показатели каждого из них.

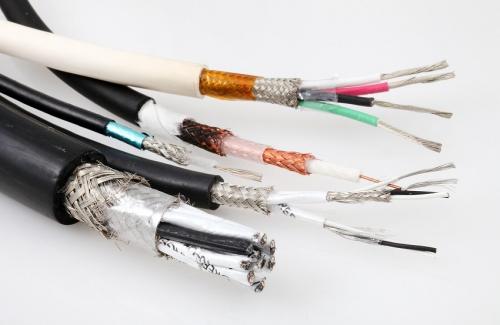

Различия проводов также бывают по количеству жил – бывают они многожильными и одножильными. В свою очередь жилы могут быть однопроволочными и многопроволочными.

Разновидности электропроводов Источник elkomp.ru

Также провода отличаются размером сечения и размером номинального рабочего напряжения. Изолируются они, как правило, винипластом, ПВХ или резиной, в зависимости от показателя переменного тока провода.

Для дополнительной стойкости к механическим повреждениям провода иногда покрываются в х/б оплётку. А если вероятность механических повреждений практически гарантирована, то оплётка накладывается оцинкованная стальная.

Несмотря на дешевизну алюминиевых проводов, медная проводка более популярна, т.к. хозяева домов чаще предпочитают отдавать дань надёжности.

Для открытой проводки применяется также так называемая «ретро-проводка», которая объединяет функциональные и декоративные решения в доме, т.е. электропроводка в деревянном доме прокладывается по стенам, но максимально привлекательно, с элементами украшения помещения.

Варианты электропроводки в строении из дерева

Прокладка проводки в деревянном доме (развод кабелей) производится следующими методами:

• Наружный (открытый).

Установка электропроводки производится с помощью специальных изоляторов. Это достаточно безопасный и экономный способ, не требующий капитальных вложений. Кабель ведётся непосредственно вдоль плоскостей стен и потолка.

Наружная проводка возле щитка Источник sense-life.com

• Прокладка проводки в кабель-каналах .

Этот метод также относится к открытому типу. Применяются специальные короба, прикреплённые к поверхностям помещения, которые визуально скрывают проложенный кабель.

Сюда же можно отнести достаточно популярный электроплинтус. Внутри него есть полость, в которой фиксируются провода. Это повышает надёжность и простоту монтажа.

• Скрытый (закрытый) .

Когда металлические (желательно медные) трубы, в которых будет протянута проводка, устанавливаются внутри стен. Разумеется, сами трубы надо устанавливать ещё при строительстве. Этот метод наиболее трудо- и финансово затратен. Но он полностью исключает возможность механического воздействия и давления на кабель, что очень важно в деревянных строениях, которые часто со временем начинают «уседать». Соответственно скрытая электропроводка в деревянном доме по праву считается наиболее надёжной и долговечной.

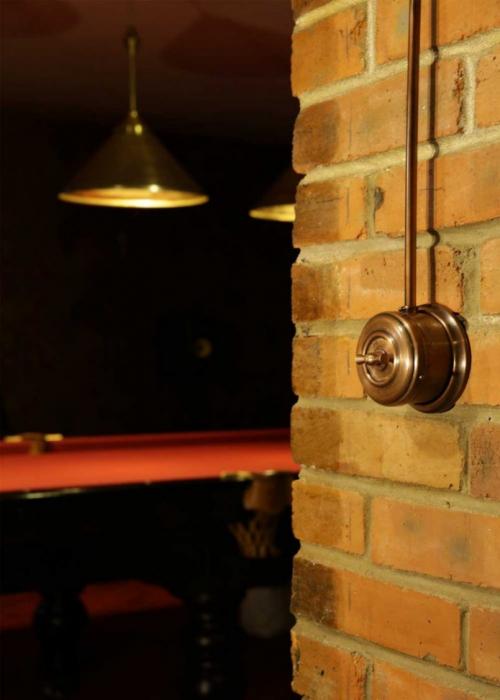

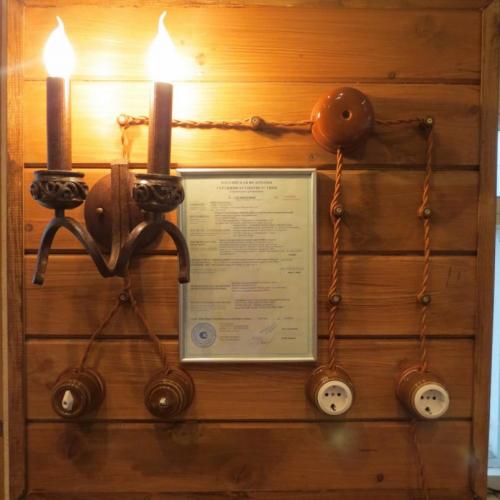

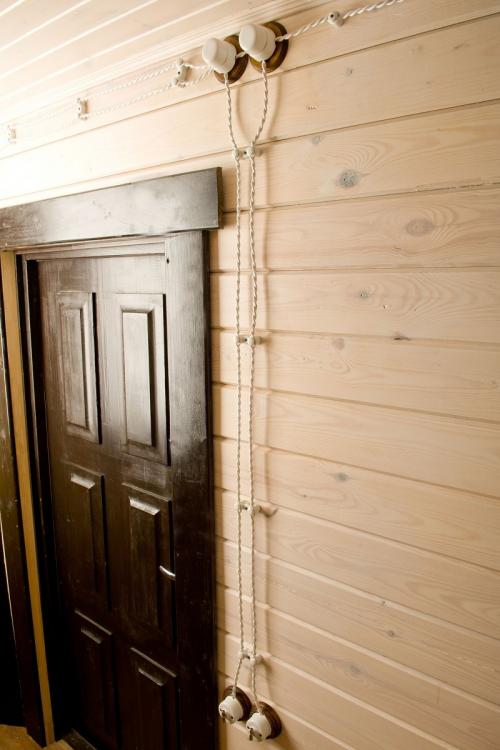

Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

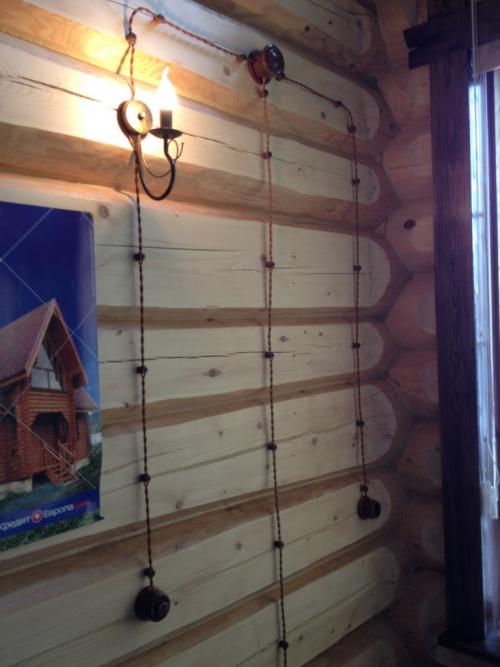

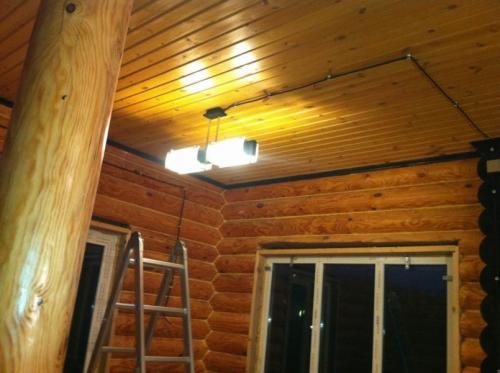

В деревянном доме возможен только наружный способ проводки. Это предусмотрено правилами пожарной безопасности. Для оформления интерьеров со стенами из круглых бревен используется открытая ретро проводка. Скрученные вместе электрошнуры крепятся на керамических изоляторах так, что остается воздушный зазор между проводами и стеной.

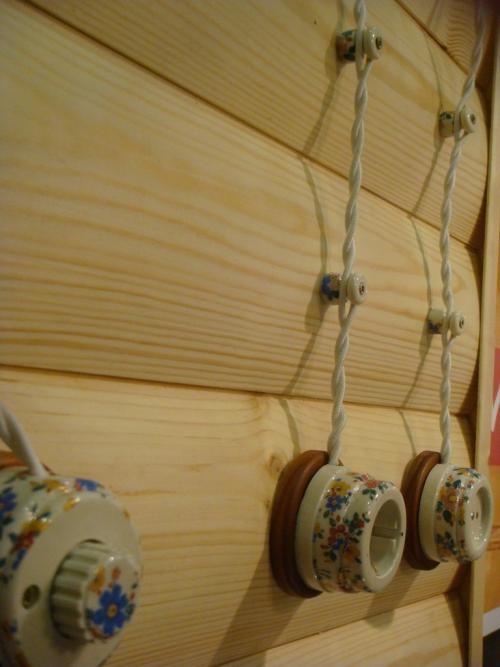

Широкий ассортимент расцветок оплетки и разнообразие крепежной фурнитуры, включая розетки, выключатели распределительные и защитные устройства, не ограничивают дизайнеров в выборе. Такие детали делают интерьеры деревянных домов уникальным.

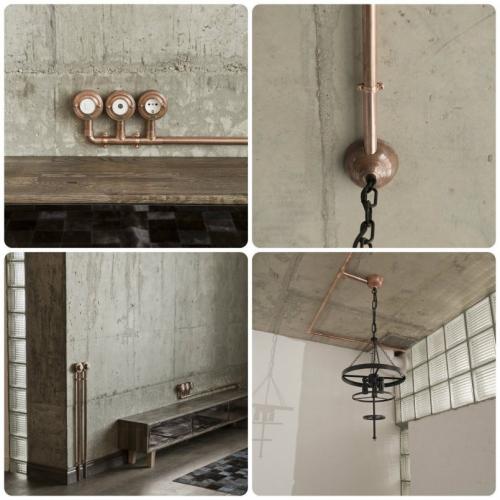

Ретро проводка становится элементом декора интерьеров в стиле лофт, кантри, винтаж, шале. По монтажу такая проводка проще кабель-канальной и закрытой.

Особенности монтажа

Чтобы ретро проводка в интерьере не бросалась в глаза, допустим смешанный тип. Для этого участки проводки закрывают декоративными изолирующими трубами.

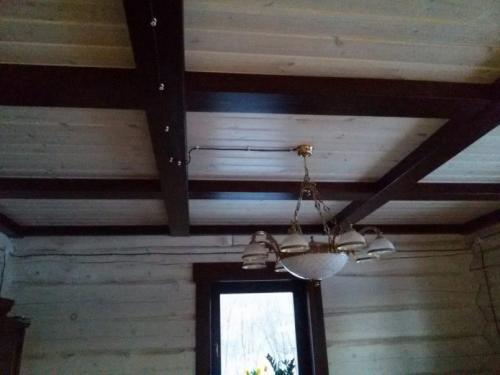

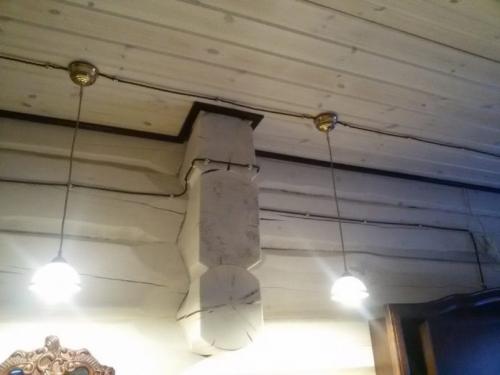

Верхнюю наружную проводку нередко сочетают с нижней. Видимый ретро кабель в этом случае подводится к розеткам, светильникам от пола. В этом случае участки проводки, монтируемые у пола, закрывают металлом, чтобы уберечь от возможных повреждений и грызунов. Расход ретро кабеля в случае комбинированного монтажа будет меньше, на закрытых участках используют электрошнур проще и дешевле ретро кабеля.

Во многих дизайнерских решениях применим именно смешанный тип монтажа. В этом случае сокращаются расходы на приобретение ретро фурнитуры. Не нужны распаечные коробки в стиле ретро, существенно сокращается расход изоляторов.

Необходимые требования

При устройстве наружной проводки в деревянных домах необходимо соблюдать определенные параметры, регламентированные противопожарными правилами.

Любая инструкция для монтажа проводки содержит несколько правил:

• максимальное расстояние между изоляторами на вертикальных участках не должно превышать 80 см, на горизонтальных и потолочных – 50 см;
• провод плотно натягивается между изоляторами, провисания недопустимы;
• расстояние провода, выключателя или розетки от стены, дверного косяка или оконного проема не менее 10 см, от водопроводных и газовых коммуникаций не менее полуметра;
• соединение проводов методом скрутки недопустимо, их необходимо спаивать или соединять при помощи клемм.

Готовый ретро шнур

Самый толстый готовый ретро шнур выдерживает максимальную мощность до 6 кВт. Для котлов отопления, кухонных плит, стиральных машин используют более мощный провод в тканевой оплетке. Его скручивают вручную в процессе крепления к изоляторам. Готовые провода тонкого и среднего диаметра подходят для комнат идеально. Они имеют двойную изоляцию.

При производстве кабеля к тканевой оплетке медную жилу сначала изолируют винилом. Затем делают декоративную оплетку. Для нее используются негорючие синтетические волокна.

Плетения из натурального хлопка или шелка пропитывают специальными огнеупорными составами. Окраска таких шнуров бывает самой разнообразной.

Плетение шнура

На контурах для подключения мощных электроприборов применяют монтаж наружной проводки в ретро стиле из декоративного шнура собственного плетения. В целях экономии средств можно плести шнур на всю длину проводки. Его делают скруткой или в виде косички из трех или четырех проводов. Такое плетение удобнее при большом количестве выключателей и розеток.

Невитого медного провода в невоспламеняющейся оплетке потребуется как минимум в 2,5 раза больше. Шнур плетется минимум в две жилы, плюс усадка. При плетении длина кабеля уменьшается до 30% в зависимости от его толщины. Плетение делают нужной плотности. Интерьер с самодельным проводом в стиле кантри выглядит более эффектно.

Для ретро проводки идеально подходит провод многожильный медный провод РГКМ. Он выдерживает высокие температуры, до 180°С, применим для саун и бань.

При плетении необходимо учитывать, что со шнура осыпается стекловолокно, эти частицы легко сдуваются феном или втягиваются пылесосом. Расцветка такого шнура белая и серая. Цветовая палитра провода БПВЛ разнообразнее.

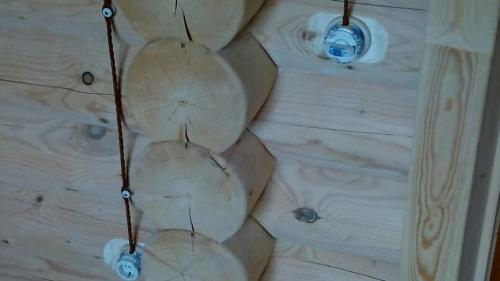

Керамические или пластиковые изоляторы

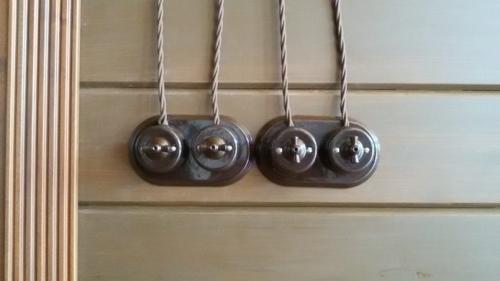

Подставкой для витого провода в ретро проводке служит изолятор. Называемый роликом. Он имеет сквозное отверстие. Для крепления таких роликов выпускают специальные саморезы с декоративными шляпками.

В основном применяются керамические изоляторы. Пластиковые со временем покрываются микротрещинами. Есть изоляторы из металла, но они применяются в исключительных случаях.

По размеру ролики делаются для тонких  и плотных шнуров, они отличаются оп диаметру и высоте. Габаритные размеры: высота от 1,8 до 2,4 см, диаметр от 18  до 22 мм. Современные технологии позволяют выпускать ролики разных цветов, от белого до темно-коричневого.

На один погонный метр требуется не менее 3-х изоляторов. На стенах из калиброванного оцилиндрованного дерева проводку крепят шагом два или три бревна. На ровном брусе делают максимально возможный шаг.

Источник: https://dekor-i-interer.ru-land.com/stati/montazh-elektroprovodki-v-derevyannom-dome-svoimi-rukami-kak-provesti-elektriku-v-chastnom

Скрытая электропроводка в деревянном доме под гипсокартоном. МОНТАЖ ЭЛЕКТРОПРОВОДКИ ПОД ГИПСОКАРТОНОМ

Помимо выбора способа крепления проводки не менее важно правильно определить ее трассу.

При этом следует учитывать:

• оптимальный вариант с точки зрения расхода кабельно проводниковой продукции;
• возможность повреждения электропроводки при отделочных работах и в процессе последующей эксплуатации.

С первым моментом все достаточно ясно, только не надо в погоне за экономией использовать диагональную прокладку. Выполняем монтаж строго по горизонтали и вертикали. Все повороты делаем под прямым углом с соблюдением допустимого радиуса изгиба кабеля (несколько диаметров, в зависимости от марки и сечения).

Экономить можно на спусках – если это розеточная часть, то трассу размещаем вблизи уровня пола. Для осветительной – под потолком.

Что касается предотвращения повреждения проводки саморезами при креплении гипсокартона, то совет прост.

Если все работы выполняете самостоятельно, то зарисуйте трассу с указанием размеров от базовых элементов:

• углов;
• потолочного перекрытия;
• уровня пола

Если прибегаете к услугам третьих лиц и сторонних организаций – выбирайте подрядчиков грамотных и ответственных. Дешевые бригады, девизом которых является "Э, хозяин, нэт проблем" – вариант рискованный.

При проходе сквозь металлические профили примите меры от повреждения изоляции, например наденьте дополнительную ПВХ трубку на провод, снимите заусенцы и зачистите края отверстия, если засверливаете его под провод.

Как раз, в этом случае, в месте перехода можно использовать отрезок гофрошланга.

В принципе, никаких сложностей размещение электропроводки в гипсокартоне не представляет. Требуется внимательность, аккуратность и здравый смысл.

Электрика в брусовом доме. Подготовка проекта электроснабжения дома

Чтобы приступить к разработке индивидуального проекта, необходимо получить в электроснабжающей организации (РЭС) технические условия. Они станут основанием для выполнения работ.

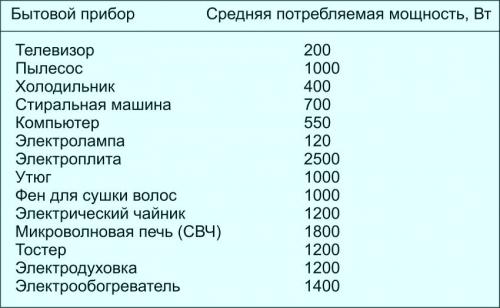

Таблица средней потребляемой мощности бытовых приборов

Прежде всего высчитывается общая (сводная) мощность всех электрических приборов. Далее поэтапно разрабатывается схема электрики в доме своими руками:

• выполняется технический план всего домостроения. В схеме электропроводки в частном доме фиксируются места (точки) расположения электророзеток, выключателей, светильников, а также электроприборов с отдельным подключением;
• для каждой электроточки выбирается тип кабеля, ведущий к ним. Если используются выключатели с двумя клавишами и розетки с заземлением, то к ним подводят трехжильный кабель;
• на схеме разводки электропроводки в деревянном доме указываются места установки распределительных коробок. Рекомендуется для двух смежных комнат использовать одну коробку;

Пример схемы разводки электропроводки в деревянном доме

• на схеме разводки электропроводки в частном доме отражается мощность каждого прибора. Если прибор имеет электродвигатель, величина указывается с учетом пусковой мощности электродвигателя;
• все осветительные устройства (люстры, бра и т.д.) подключаются в одну группу, а более мощные приборы (бойлеры, котлы, электропечи и т.д.) объединяются в другую группу. Для них предполагается подведение кабеля и подключение через отдельный автомат;
• на схеме отмечается расстояние от линии прохода кабеля до проема дверей, окон, а также расстояние от электроточек до пола и потолка. В дальнейшем это поможет избежать повреждения электропроводки при проведении ремонтных работ.

Схема электроснабжения должна учитывать все потребляемые мощности электроприборов

Полезный совет!Все повороты кабеля внутренней электропроводки должны быть выполнены исключительно под углом 90 градусов.

После этого выполняется расчет максимальной мощности, потребляемой всеми электрическими приборами при их одновременном включении. Определяют номинальную нагрузку на вводный (первый по ходу электропитания) автомат.

Выбор соответствующего кабеля и электроустройств

Чтобы правильно произвести разводку электропроводки в частном доме своими руками, избегая сложных специальных расчетов, можно воспользоваться «Таблицей соотношения сечения кабеля к соответствующей нагрузке» из электротехнического справочника.

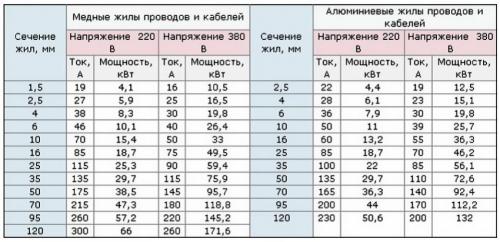

Таблица соотношения сечения кабеля к соответствующей нагрузке

Из таблицы подбирают такое сечение кабеля, которое будет соответствовать мощности электроприборов по каждой отдельной группе. К каждому прибору прилагается описание или технический паспорт, где обозначается потребляемая им нагрузка. Опираясь на эти данные, выбирают приемлемый кабель. Для того, чтобы определить сечение вводного кабеля, следует просуммировать мощность всех имеющихся приборов.

Наиболее популярным для проводки является кабель из меди NYM. Он имеет добавочную изоляцию, достаточно крепок и удобен в обработке. В случае применения алюминиевого кабеля, нужно учитывать, что он уязвим к изгибам и часто при разделке ломается.

Подходящий кабель выбирают исходя из потребляемой мощности электроприборов

К розеткам подводится трехжильный провод с заземлением, чтобы обеспечить безопасность бытового электрооборудования. Осветительные приборы, согласно Правилам устройства электроустановок, также нуждаются в его обустройстве, хотя многие пренебрегают этой нормой. Если в частном доме используют для освещения территории двора и участка мощные прожектора, то организация заземления — обязательное условие. Это правило касается и тех, кто решил выполнить своими руками схему электропроводки на даче.

Источник: https://dekor-i-interer.ru-land.com/stati/skrytaya-elektrika-v-derevyannom-dome-tipovye-oshibki

Проводка в деревянном доме в кабель канале. Требования к электропроводки.

Для начала укажу, что главное в электрике - это автоматика и кабель, а затем уже способ монтажа. Если говорить о проводке в деревянном доме, то здесь важно понимать опасность неправильного монтажа. Любые соединения следует выполнять максимально надёжно, либо избавится от них во все.

Автоматика.

Если установить правильную автоматику , а именно защиту от перенапряжения, от перенагрузки и КЗ, от импульсных перенапряжений и защиту от дифференциальных токов (УЗО(УДТ) и АВДТ), то вы уже защитите вашу проводку и вас самих. Про УЗО(УТД) и АВДТ у меня есть отдельная статья по подбору - укажу ссылку внизу статьи.

Вкратце: установка после ввода "противопожарного" УЗО(УДТ) или АВДТ с дифф. током отключения 100мА и установку правильно подобранных по сечению кабеля автоматических выключателей ( АВ ). Также рекомендуется к установке РН (реле напряжения) и УЗИП (защита от импульсных перенапряжений).

Кабель (провод).

Если проложить хороший кабель, то ещё повысите безопасность электрике. Про подбор кабеля у меня также есть статья - ссылку оставлю внизу. Помимо этого, есть ещё провод для ретро-проводки, который по характеристикам хуже, но всё ещё разрешён к монтажу.

Если вкратце: рекомендуется кабель ВВГнг-LS или NYM . Их характеристики позволяют эксплуатацию в деревянном доме, при правильном монтаже.

Соединения.

Соединения в распределительных коробках, щитах и подрозетниках необходимо выполнять максимально качественно и безопасно. В щите и подрозетниках просто нужно делать всё качественно. А вот для скрытой проводки устанавливаются металлические распределительные коробки. Соединения в распределительной коробке должно быть выполнено с помощью опрессовки, сварки, спайки . Так же есть вариант убрать коробки и произвести монтаж от щита до точек напрямую.

Источник: https://dekor-i-interer.ru-land.com/novosti/primer-shemy-razvodki-elektroprovodki-v-derevyannom-dome-shemy-montazha-elektroprovodki-v

Открытая электропроводка в деревянном доме. Открытая проводка в деревянных домах по нормам и правилам

Деревянные дома хорошо горят. Эта банальная истина должна стать основой при выборе способа открытой электропроводки в деревянном доме.

О деревянном доме и его особенностях для электромонтажа

Нормативные документы скупы на рассуждения и строго, хотя и не всегда, формулируют свои правила и нормы. Касаемо электропроводки, как открытая, так и скрытая электропроводки могут быть проложены по трём типам оснований:

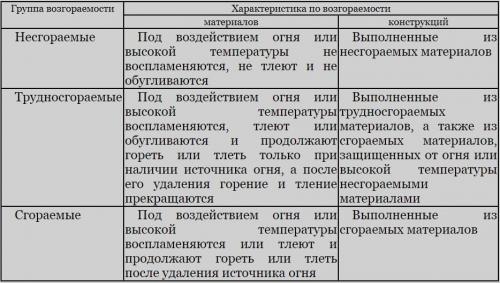

• Сгораемому основанию, в том числе и прежде всего, в деревянном доме по деревянным стенам;
• По трудно сгораемому основанию. Трудносгораемые материалы перестают гореть и тлеть при удалении источника горения.
• Несгораемые материалы даже не начинают гореть и тлеть при наличии источника огня.

Все перечисленные характеристики материалов и конструкций из них сделанных, относятся к характеристикам возгораемости и являются нормативными группами возгораемости.

Данная терминология, хоть и относится к пожарной безопасности, активно используется в нормативных документах по устройству электроустановок.

Все виды древесины относятся к сгораемым материалам. Как следствие, по данной нормативной терминологии, деревянные дома относятся к сгораемым конструкциям, а электропроводка должна выполняться, как проводка по сгораемым материалам и конструкциям.

К слову о древесине. Если вас интересует качественный пиломатериал из лиственницы, рекомендую компанию Listvennica.Moscow. Компания продаёт в Москве и Подмосковье разнообразные пиломатериалами из лиственницы: штиль и софтлайн вагонку, брусы, обрезную, половую и палубные доски, бруски, террасную доску. Для подробностей смотрите источник – сайт компании.

Вывод 1

Проводка в деревянных домах по нормам и правилам относится к электропроводке о сгораемым основаниям.

Открытая проводка в деревянном доме

Деревянные дома, хоть и горят за милую душу, в способах электромонтажа не хуже каменных. Нормативно в деревянном доме допускается, как открытая, так и скрытая электропроводка. В данной статье нас интересует открытая проводка в деревянном доме.

Для начала нужно вспомнить, что такое открытая проводка, то тем же нормативам, кстати перечисленными в конце статьи.

Открытой, считается проводка, которую прокладывают по ограждающим и любым другим  конструкциям дома: стена, балка, потолок, в нашем случае, деревянном доме.

Без примеров понятно, что если мы в доме видим  электрическую проводку, то она относится к типу открытая.

Разрешённые способы открытой электропроводки в деревянном доме

Для открытой разводки электрики в деревянном доме разрешены следующие способы:

• Прокладка кабеля по деревянным поверхностям (незащищённая проводка);
• С закреплением на тросах;
• При помощи роликов;
• Ретро проводка на фарфоровых изоляторах;
• С использованием струны;
• Свободно подвешенной.

Защищённая проводка

• В металлических и пластиковых трубах;
• В специальных коробах для проводки (глухих и с крышкой);
• Металлическим гофрированном рукаве;
• Пластиковом электро– плинтусе (и наличниках);
• Электро технической гофре из пластика;
• И в других (важно!) несгораемых материалов.

Вывод 2

Открытая проводка в деревянных домах разрешена любым существующим способом, но только с использование негорючих материалов и конструкций.

Открытая проводка в деревянном доме: базовые правила

Есть несколько нормативных базовых правил открытой проводки в деревянных домах, которых нужно придерживаться, делая работы по электрике в деревянном доме.

Во-первых, высота горизонтальных трасс незащищённой проводки должна быть от двух метров;

Во-вторых, защищённая проводка в коробах, трубах и т.п. прокладывается на любой высоте;

В-третьих, расстояние от проводки до параллельно проложенных трубопроводов дома (водопровода) должно быть не менее 10 см. До газопровода не менее 40 см.

В-четвёртых, пересечение проводки и труб в доме не должно быть ближе 5 см.

В-пятых, особое внимание уделяется проходу открытой проводки через стенки и этажи деревянного дома. Здесь способ прокладки должен обеспечить защиту и сменяемость проводки. Удобно установить в стене гильзу из трубы или кусок короба. Кабель должно уплотнить и защитить от влаги, легко вынимаемым уплотнителем.

В-шестых, электроустановочные изделия (розетки, выключатели) должны быть открытого типа с металлической площадкой в конструкции или установлены на несгораемую площадку.

Источник: https://dekor-i-interer.ru-land.com/novosti/primer-shemy-razvodki-elektroprovodki-v-derevyannom-dome-shemy-montazha-elektroprovodki-v
