Конструкция крыши заключает в себе множество элементов – это и несущие, и непосредственно защитные. Основная ее функция заключается в защите чердака и самого дома от различных негативных влияний окружающей среды. Однако чтобы данная функция выполнялась исправно, важны доборные элементы (дополнительные детали, увеличивающие срок эксплуатации кровли), в том числе и капельник для крыши, который сбережет фронтон и карниз от природных осадков.

Особенности

Если разбирать конструкцию капельника, то можно прийти к выводу, что устройство – это так называемый фартук свеса. Он представляет собой плоскую металлическую планку, закрепленную на карнизе, которая обеспечивает защиту фасада и цоколя от воды.

Его принцип работы можно описать следующим образом:

• образовавшаяся из-за дождя или снега, растаявшего под воздействием тепла, жидкость начинает стекать по кровле и переходит на капельник;
• проходя по фартуку, жидкость перенаправляется в желоб и оттуда по водосточной трубе выводится наружу.

В летний период данная система предотвращает развитие плесневого грибка на поверхности стен и в пространстве под кровлей. А также это не дает кладочному раствору вымываться, а карнизу гнить по причине избыточной влажности. В зимний период обогрев капельника не дает наледи распространяться в пространство под кровлей, дополнительно защищает и укрепляет кромку кровли от сильных порывов ветра и сосулек. Если же отказаться от установки фартука, то в последующем в подкровельном пространстве будет накапливаться конденсат, который попадет на лобовую доску и стропила. В итоге все деревянные элементы придут в полную негодность. А также это актуально для парилки дымохода, чтобы удалять образующийся конденсат.

Ко всему прочему капельник выполняет и эстетическую функцию, украшая внешний облик крыши. Благодаря ему появляется возможность соорудить как простые отводы, так и сложные, многоуровневые системы отлива с водосборными каналами и накопительными емкостями. Монтаж фартука не ограничивается исключительно одной крышей, его также с успехом устанавливают над оконными и дверными проемами.

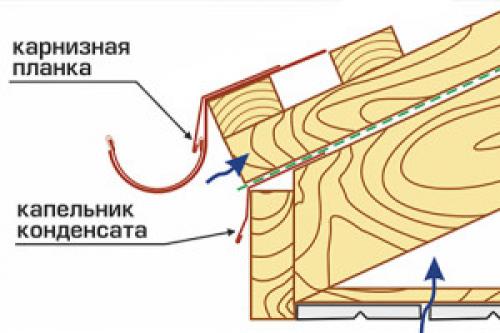

Капельник конденсата размеры. Карнизная планка-капельник Карнизная планка-капельник защищает ту часть кровли, которая примыкает к водостоку.

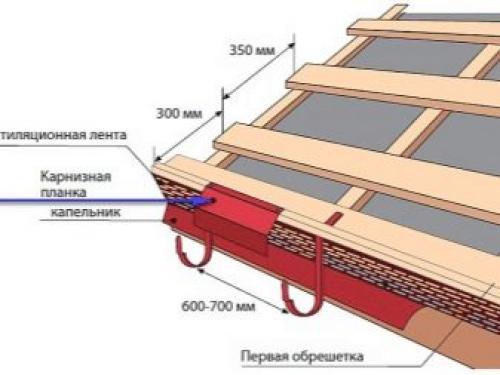

Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток. Монтаж карнизной планки производится после установки лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске прикрепляется L–планка. Для того чтобы карнизная планка имела эстетичный вид, как завершающая часть кровли, лобововые доска и планка должна быть смонтирована ровно. Монтаж планок выполняется нахлестом в 5 см после укладки всех гидроизоляционных материалов. Затем карниз кровли подшивается шпунтованной доской или сайдингом. При этом очень важно обеспечить свободное поступление воздуха под кровлю. Гнутая нижняя часть планки обязательно должна перекрывать примыкающую часть водосточного жёлоба, чтобы исключить попадание дождевой воды мимо водостока. Вся влага, которая образуется на пароизоляции, должна быть направлена по карнизной планке в водосток. Это одно из важнейших условий грамотного монтажа этого элемента кровли (см. видео). Выпускать гидробарьерную плёнку в водосток нельзя, так как она под влиянием солнечных лучей разрушится и вода будет попадать под саму кровлю. Обычно перед монтажом карнизной планки устанавливают кронштейны для водосточных желобов. Затем поверх кронштейнов устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о карнизной планке-капельнике можно получить из рисунка ниже.

1. Контробрешётка
2. Обрешётка
3. Гидроизоляция
4. Карнизная планка
5. Металлочерепица
6. Начальная обрешётка
7. Стропила

Размеры карнизных планок бывают длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается по индивидуальному заказу. В некоторых случаях все размеры кровли согласуются со стандартными размерами всех элементов комплекта. Цвет такой же, как у металлочерепицы, но могут применяться другие решения дизайна, которые создают контрастные полосы под крышей и придают зданию уникальность. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая покрыта с обеих сторон цинком или алюмоцинком. После цинкования на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу. Наружная часть покрывается полимером, а внутренняя защитным лаком. Самый надёжный вид полимерного покрытия это полиуретан. Структура покрытия представлена на рисунке ниже.

Источник: https://dom-na-vodah.ru/novosti/kapelnik-dlya-kryshi-iz-profnastila-funkcii-vetrovoy-i-karniznoy-planok-materialy

Капельник для кровли размер. Особенности устройства капельников на крыше

Готовые капельники для кровли в строительных магазинах приобрести невозможно. Они выполняются по индивидуальным заказам в кровельных фирмах. При заказе обязательно указываются тип здания и кровли, а также другие необходимые параметры.

Крепление капельника выполняется на обрешетке с направлением нижнего края на желоб водосточной системы. Крепление капельников необходимо выполнять с нахлестом. Для защиты краев обрешетки устанавливают фронтонные планки. Чтобы обеспечить лучшее сцепление с кровлей проводят обработку битумной мастикой.

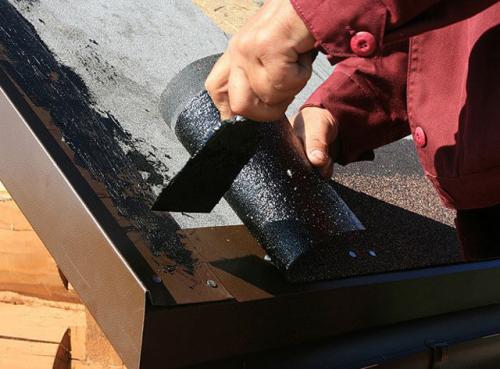

Перед тем, как сделать капельник на мягкой кровле, необходимо предварительно обклеить его карнизной черепицей, а после этого выполнять укладку.

В месте примыкания кровли необходимо прибить рейки и уложить на них подкладку. Ее фиксируют гвоздями и битумной мастикой. Верхний край черепицы нужно накрыть металлической планкой, которая также крепится гвоздями. Щели и места стыков замазывают силиконовым герметиком.

При монтаже следует помнить о следующих особенностях:

• Пластины для отвода воды крепятся под листами металлочерепицы.
• Если водосточная система обустроена по правилам, то вода будет стекать в желоб.
• Установленный капельник кровельный не должен препятствовать естественному движению воздуха. Иначе под кровельным материалом будет скапливаться влага, которая станет причиной образования гнили на утеплителе и стропилах.
• Важно не перепутать капельники фронтовые планки.

Многие задают вопрос, как установить капельник на крышу из профнастила или черепицы.

Работы выполняются по следующему алгоритму:

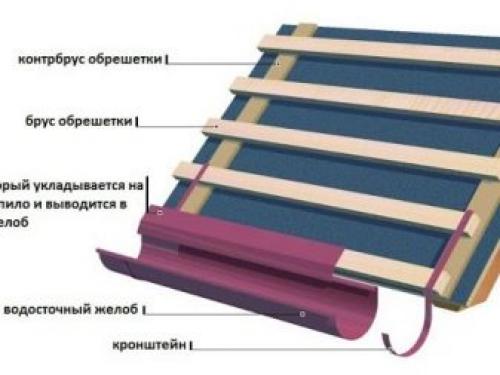

• Капельник прикладывают к обрешетке параллельно карнизу и фиксируют гвоздями с шагом 1 метр.
• Монтируют водосточный желоб, используя два вида крепления: держатели в виде крючков на стропилах или пластмассовые крепления на лобовой доске капельника.

Допущенные ошибки при монтаже капельника кровли могут привести к неприятным последствиям. К примеру, неплотное присоединение к желобу становится причиной образования наледи на верховых досках. Пренебрежение гидроизоляцией может привести к тому, что на металлической кровле будет образовываться конденсат.

Установка капельника. Этапы установки

Установка капельника – несложная работа. Она может выполняться как с помощью профессионалов, так и своими руками. При этом есть ряд этапов, которые необходимо проводить последовательно. Первое, что требуется сделать, – это установить деталь по краю кровли. При этом водоотвод должен быть направлен в вертикальном положении. Располагается весь элемент по всему периметру. Это обеспечит качественную сборку жидкости, которая образуется после осадков, без застоя. Кроме этого, капельник способен защитить дом от ветра.

Для мягкой кровли в основном используют другой способ монтажа. Он заключается в использовании фронтальной технологии. Так, капельник крепится на край фронтов в Т-образном виде. Это позволяет образовать несколько загибов, которые имеют свое направление. Они получили разные названия: фартук, ступенька и юбка.

Для других крыш применяется карнизный способ установки капельника. Он обеспечивает сборку воды и отвод ее на землю или в специальное место. Крепится данная конструкция на карнизы кровли.

Установка кровли выполняется по следующей схеме:

• крепление кронштейнов, в которых будет находиться водосточный желоб;
• крепление капельника на краю доски;
• зацепление фартука за желоб. При этом необходимо выполнять сильного натягивания для плотной фиксации;
• крепление конструкции к настилу или подготовленной обрешетке с помощью оцинкованных гвоздей. Выполняется этот процесс с шагом 25 мм;
• оформление стыков выполняется саморезами, которые предназначены для работы по металлу.

Такая конструкция устанавливается на разных крышах. Но есть такие, на которых они являются первой необходимостью. К ним относят мягкие кровельные покрытия. Как показывает практика, если не оборудовать на них капельник, то они быстро придут в негодность.

Капельник металлический. Что такое капельник и его назначение

Капельник — угловая планка, в большинстве случаев сделанная из оцинкованной стали, которую крепят к краю карнизного свеса по всей длине. Роль капельника — отводить влагу за периметр карниза, обеспечивая её слив в водосточные желоба, благодаря чему конструктивные элементы дома и крыши остаются сухими.

Металлический капельник располагается в карнизном узле и отводит влагу за пределы карниза

Если не монтировать капельную планку под гидроизоляционный материал, то конденсат, скопившийся в подкровельном пространстве, начнёт попадать на стены, а по ним на фундамент и цоколь, стекать на лобовую доску или проникать в стропильную систему, приводя их в негодность.

Установка капельника спасает не только от конденсата, но и от атмосферных дождей, во время которых не вся вода стекает с кровли. Некоторая её часть, дойдя до кромки кровельного настила, плавно перетекает на его внутреннюю сторону. И уже оттуда, при отсутствии защитной планки, как по накатанной дорожке, устремляется внутрь кровельного пирога, способствуя намоканию и разрушению всех его слоёв. Последствия этого, увы, очень печальные — гниение обрешётки и стропил, намокание утеплителя, плесень, грибок. Можно считать, что крыши нет.

Поэтому, как уже сказано выше, ни одна постройка, какой бы формы ни был её фасад или кровля, не обходится без этих защитных элементов особого назначения, функции которых сводятся к следующему:

• они предотвращают соприкосновение талой и дождевой воды с элементами кровельной конструкции;
• являются вспомогательной преградой для вторжения извне холодного воздуха внутрь дома;
• в зимнее время защищают стропильную систему от проникновения наледи;
• делают крышу дома завершённой и эстетично привлекательной, если подобраны вместе с другими доборными элементами контрастно или в тон кровельному покрытию.

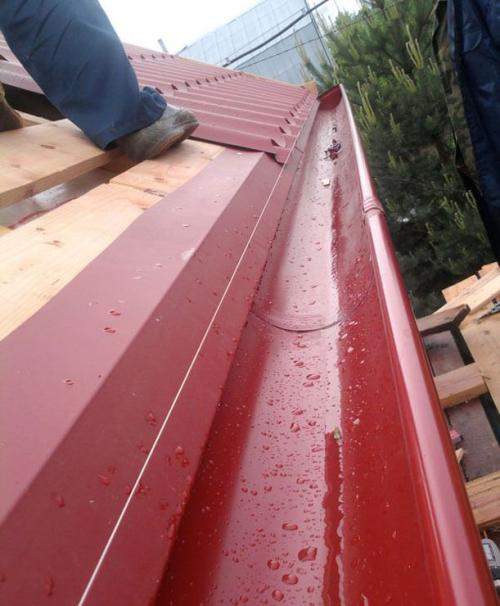

Капельник обеспечивает отведение влаги с кровли и подкровельного пространства в водосток

Капельники обустраивают не только для защиты кровли. Их также используют для отведения влаги от оконных и дверных проёмов, балконов и крылец.
