Арочный навес из профнастила своими руками. Основные конструкции навесов из профлиста

Арочный навес из профнастила своими руками. Основные конструкции навесов из профлиста

Чаще всего используются три основные конструкции навесов – это арочный, двускатный и односкатный навесы из профлиста, цена которых увеличивается пропорционально сложности конструкции. Наиболее просты в изготовлении односкатные навесы. Они могут быть как отдельностоящими, так и опирающимися одной стороной на стену здания.

Односкатный навес из профнастила прост в конструкции и его изготовление не требует специальных знаний и навыков. Главное позаботиться о достаточно большом наклоне его покрытия, что не позволит снежной массе задерживаться на поверхности навеса, нагружая сверх меры его легкий каркас.

Более сложны в изготовлении двускатные навесы из профлиста. Их обычно сооружают для покрытия площадок большой площади, из-за чего необходимо принимать меры для усиления конструкции каркасов таких навесов. Добиться этого можно не увеличивая сечения металлических профилей, к которым крепится профилированный лист. Для этого изготавливают металлические фермы с ребрами жесткости, которые позволяют распределить нагрузку, действующую на конструкции навеса, не сосредотачивая ее в одном месте.

Арочный навес из профнастила из всех трех типов наиболее сложен. Это вызвано тем, что прогоны верхней части каркаса, на которые непосредственно крепится профилированный лист, должны быть изогнуты с определенным радиусом. Такую операцию почти невозможно выполнить без специального оборудования, поэтому арочный навес из профлиста своими руками сделать вряд ли получится.

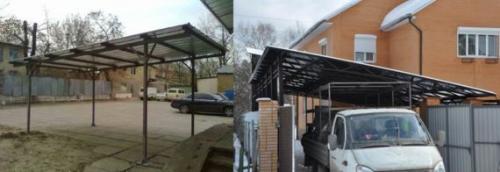

Навес из профнастила примыкающий к дому. Определяемся с видом и размером навеса

Поставив перед собой задачу, построить навес из профнастила своими руками, нужно четко определиться с тем, как он будет выглядеть и что планируется прятать под навесом. Навесы из профнастила по своей конструкции могут быть примыкающими к дому и отдельностоящими. Примыкающий навес к дому обычно возводится над террасой или крыльцом, возможны примыкающие навесы для автомобиля.

Навес к дому делают из профнастила еще и в том случае, когда крыша дома выполнена из такого же материала. В таком случае навес и дом выглядят как единое целое.

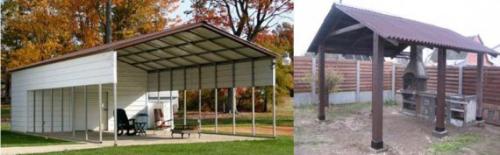

По форме навесы бывают односкатными, двускатными и арочными. Односкатный навес самый простой для реализации своими руками. Крыша располагается под наклоном в одну сторону с тем, чтобы дождевая вода стекла на землю, кроме того, на крыше меньше оседает снег. Однако угол наклона не  должен быть слишком большим. Это приведет к тому, что капли косого дождя будут попадать под навес, если конечно, навес не примыкает к дому.

Помните! Чем круче наклон крыши, тем больше приходится на нее ветровая нагрузка, а значит, каркас и опоры навеса должны быть более прочными.

В регионах со снежными зимами разумнее сделать двускатный навес, так как угол его наклона может быть большим, чем у односкатного. Двускатный навес может закрывать гораздо большую по площади территорию. Такая конструкция навеса предполагает наличие ферм, поскольку удерживающей силы балок будет недостаточно. Металлические фермы проще купить готовыми, чем делать их своими руками, тем более что они бывают разных размеров.

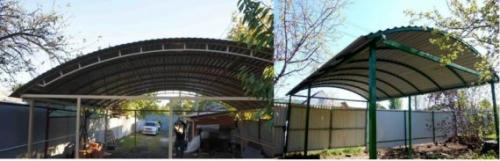

Привлекательнее всего будет смотреться арочный навес из профнастила, но он и самый сложный для строительства своими руками. Для того чтобы согнуть лист металла в дугу, нужно специальное оборудование, сделать это самому практически невозможно. Наибольшую дугу изгиба имеют навесы над крыльцом, поэтому их редко делают из профнастила.

Что касается размеров навеса, то они должны подбираться с учетом нагрузки и предназначения конструкции. Примыкающий к дому или зданию навес не должен быть слишком большим, нагрузка на стену не должна быть предельно допустимой. Если это навес над крыльцом, то он не должен быть слишком маленьким. Навес для машины рассчитывается исходя из габаритов машины.

Для небольшого автомобиля длиной 4,3 м и шириной 1,6 м площадка под навесом составит не менее 2,3х5,5 м. Для внедорожника или грузовой машины нужно искать площадку размером 3,5х6,6 м. При этом не забывайте о высоте навеса. Оптимальная высота составляет 2,3 м, но для газели этого может быть мало. Увеличивая высоту навеса, вы увеличите вероятность попадания дождя и снега под навес.

Обратите внимание! Каркас навеса из профнастила может быть как деревянным, так и металлическим. Все зависит от его габаритов, формы и расположения. Примыкающий к дому навес часто делают на деревянном брусе.

Составляем чертеж и смету

Перед строительством любого навеса нужно сначала составить чертеж и смету. Совсем не обязательно делать чертеж согласно всем нормам ГОСТа, достаточно указать все необходимые размеры навеса, и отразить его устройство. Рассмотрим, как сделать навес своими руками, на примере арочной конструкции для машины, не примыкающей к дому.

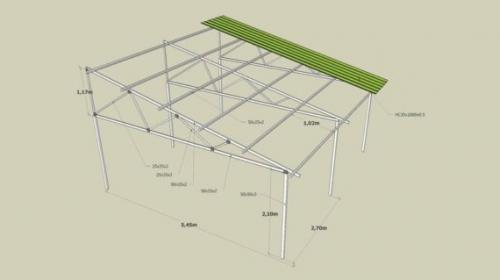

Площадь участка под навесом составляет 5,45х5,4 м, высота 2,1 м. Для индивидуальных размеров можно самостоятельно просчитать, какой материал потребуется для строительства, все формулы для этого  есть в статье Как рассчитать навес и сделать чертеж . Для выбранной нами конструкции потребуется:

• профильная труба размером 80х80 мм и длиной 3 м – 6 штук;
• профильная труба на прогон размером 50х25х2 мм длиной 6 м – 6 штук;
• профнастил НС 35 х 1000 х 05 – 7 листов длиной 6 м. Он обеспечит хороший сток воды и выдержит нагрузку снега;
• оцинкованные саморезы;
• готовая бетонная смесь или цемент, песок и щебень;
• односкатные готовые фермы длиной 5,45 и высотой 1,17 м, изготовленные из профильной трубы 50х25х2 мм и 25х25х2 мм – 3 штуки.

Обратите внимание! Для сборки каркаса своими руками можно использовать как болты, так и сварку. Выбирайте тот вариант, который вам проще осуществить. Надежнее получается сварная конструкция.

И, конечно же, не обойтись без инструментов: рулетки, болгарки, маркера, дрели, шуруповерта.

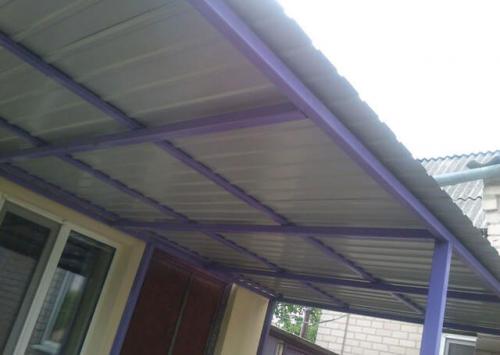

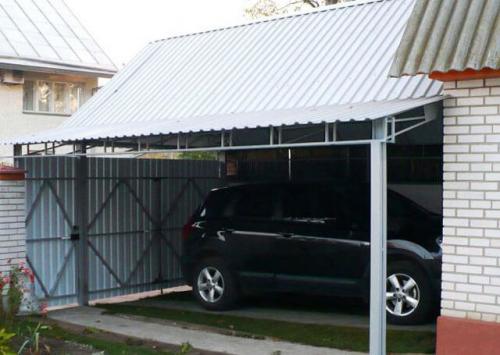

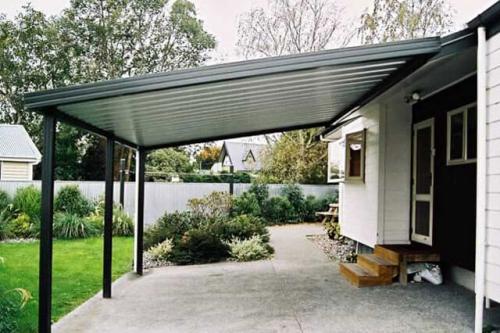

Полукруглый навес из профнастила. Фото навесов из металлопрофиля и профнастила, козырек из профлиста

Правила строительства и чертежи навесов из металлопрофиля – как сделать своими руками

На приусадебных участках часто можно увидеть навесы самой разнообразной конструкции, построенные из различных строительных материалов. Их используют для хозяйственных нужд, в качестве автомобильной стоянки, беседок для отдыха и релаксации и т.д. Популярным материалом для постройки навесов является металлопрофиль.

Характеристики профилированного кровельного листа

Многие домовладельцы предпочитают обустраивать двускатный или односкатный навес из металлопрофиля своими руками, поскольку такая работа требует минимального владения строительными умениями.

К достоинствам данного материала относятся:

1. Прочность и надежность – это основные преимущества металлопроката. Толщина стенок профилированных труб для каркаса составляет ¾ миллиметра, а листов гофрированного настила – 0,5 — 0,8 миллиметра. Этого достаточно, чтобы соорудить одно- или двускатный навес, устойчивый ко многим нагрузкам и воздействиям.
2. Гофрированная поверхность и наличие полимерного слоя делают постройку из него привлекательной и долговечной, не нуждающейся в покраске.
3. Строение имеет высокие показатели износоустойчивости.
4. Металлопрокат относится к экологически чистой продукции, он не выделяет вредных веществ и не источает неприятные запахи.
5. Быстрое возведение навеса.

Несмотря на все достоинства построек из металлопрофиля, их возведение требует составления проекта навеса из металла и проведения точных расчетов, которые значительно влияют на конечный результат работы и долговечность возведенной конструкции.

При сооружении навесов, имеющих многоугольную, округлую или нестандартную форму, основной проблемой является подгон труб согласно размерам или необходимость изогнуть их под определенным углом. Для этого требуется наличие специального инструментария.

До начала строительства нужно выполнить проектирование металлических навесов. В ходе этой работы определяются с габаритами будущей постройки в соответствии с ее назначением, месторасположением на участке, формой конструкции, типом кровли. Также нужно рассчитать уклон навеса из профнастила, который подойдет под проект.

Также во внимание принимают финансовые возможности владельцев недвижимости. После этого приступают к следующему этапу — составлению чертежей навесов из металлопрофиля.

Необходимые материалы

Чтобы возвести постройку необходимо подготовить:

• для кровельного настила – листы профлиста;
• для опор — профильные трубы, имеющие сечение 60×60, 80×80 или 100×100 миллиметров, принимая во внимание размеры навеса;
• для обвязки и постройки кровельного каркаса – профильные трубы со сторонами 60×40 или 60×60 миллиметров;
• для обрешетки кровли – элементы с сечением 20×20 или 40×20 миллиметров;
• крепежные изделия – это самонарезающие оцинкованные винты в соответствии с цветом профлистов, пресс-шайбы и болты анкерные;
• для фиксации опор – бетонный раствор;
• для укладки напольного покрытия – цементную смесь или плитку (можно использовать бетонные, керамические изделия).

Постройка навесов из металлопрофиля по чертежам

При самостоятельном проведении строительных работ ориентируются на схемы навесов из металлопрофиля.

Прежде всего, проводят подготовку к установке каркаса в месте, выбранном для его обустройства:

• площадку расчищают от растительности, мусора, ненужных предметов;
• далее ее выравнивают и выполняют разметку под будущую конструкцию.

1. Начинают устанавливать столбы, которые станут опорами для постройки, для чего пользуются чертежом фермы для навеса. Их размещают по всему периметру каркаса, соблюдая расстояние, равное примерно одному метру. Под трубы требуемого сечения вырывают ямы, глубина которых напрямую зависит от типа почвы и уровня ее промерзания в морозы. Опоры помещают в шурфы и заливают бетоном. Их положение необходимо контролировать строительным уровнем.
2. Далее нужно смонтировать лаги обвязки. Для этого при помощи сварки их прикрепляют к опорным столбикам. При строительстве небольшого сооружения можно применить болтовые скрепления. Тогда монтаж осуществить будет легче, а кроме этого, уменьшится стоимость работ.
3. Потом приступают к монтажу несущей арки, конструкция которой способна дополнительно усилить прочность навеса и одновременно придать ему внешний привлекательный облик. Арок можно сделать не одну, а несколько. Опорой для них станут прогоны и стойки.
4. После того, как подготовлен основной каркас, приступают к сооружению обрешетки кровли – основы для монтажа профнастила. С этой целью задействуют профильные трубы, имеющие длину, которая превышает расстояние между последней и первой аркой на 20-30 сантиметров, то есть кровля должна в любом случае выступать за каркас. Благодаря этому внутреннее пространство, находящееся под навесом, будет более защищенным от осадков.

Односкатный навес из профнастила чертеж. Расчет конструкции и строительные элементы

Сечения опор навеса подбираются из расчета общей нагрузки. Постоянной является только масса профнастила. Поскольку стальной лист легок, большего внимания заслуживают внешние условия. Навес, примыкающий к дому, должен выдерживать ветровые усилия, наблюдаемые в районе строительства, снеговые нагрузки и наледь.

Профнастил сложно деформировать в дизайнерских целях, поэтому навес лучше сделать односкатный или двускатный. Возможно создание дугообразной крыши навеса, однако изгиб будет проходить параллельно профилированию, что послужит накоплению осадков.

Упрощенная схема строения представлена на чертеже. Конструкция навеса из профнастила состоит из следующих основных элементов:

• Опора под цифрой 1 представляет собой брус, присоединяемый анкерами (7) к несущей стене дома. Она является основной и требует надежного крепления.
• Внешние колонны (3) являются вертикальными опорами, возводимыми от земли на высоту края навеса. На них также распространяется общая нагрузка профнастила. Колонны рекомендуется изготовить из асбестоцементной или профильной трубы, а также бруса 100x Прочное укрепление опор в грунте обеспечивается фундаментом, заливаемым под каждую стойку. Бетонное основание (4) должно залегать не выше глубины промерзания почвы во избежание деформации каркаса.
• На внешние вертикальные трубы или стойки укладывается мауэрлат (5) – поперечный брус. Он служит опорой для стропил (6), присоединяемых к балке у стены.
• Поперек крепится обрешетка (2) навеса – тонкие рейки или доски.
• Профнастил укладывается сверху и соединяется с каркасом болтами или шурупами.
• Водотвод из пластиковой трубы монтируется по необходимости. Если нижние края навеса выходят над газоном или грунтом и не создают неудобств, сток необязателен.

Какой профнастил выбрать для навеса. Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки. Если характеристики продукции соответствуют ГОСТу, материал способен прослужить весь эксплуатационный срок, указанный производителем .

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

• создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов;
• сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику . Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

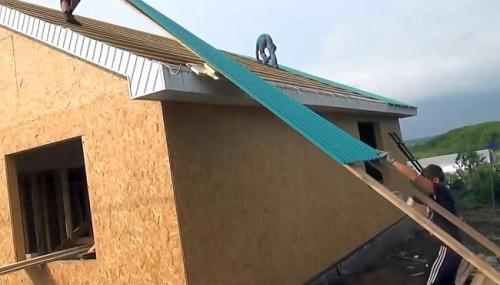

Подъем профлиста большой длины

При изготовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины . Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

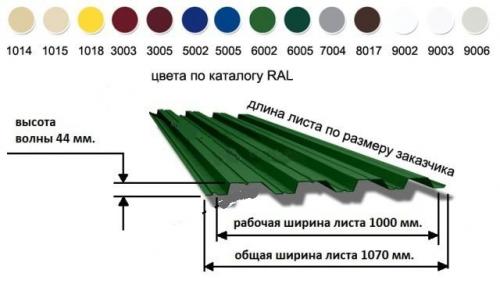

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

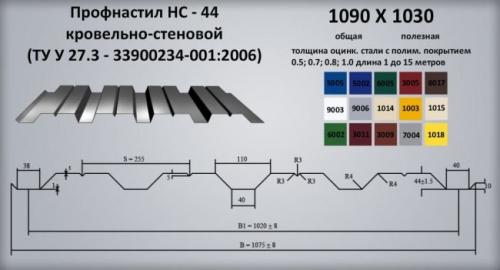

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой . Долговечность зависит от качества оцинковки и характеристик внешнего защитно-декоративного слоя. Материал, соответствующий ГОСТу, прослужит несколько десятков лет.

Как согнуть профнастил для арочного навеса. Продольно гнутый профиль С18ПГ и С44ПГ

Профнастил для арочных конструкций — применяется: в арочных конструкциях, сводчатых сооружениях. в оформлении карнизов, углов стен и крыш, других строительных конструкциях.  Максимально возможный промежуток между опорами 2,5 м

Фото.1. Агар до отделки продольно-гнутым профилем (профнастил оцинкованный для арочников)

Фото.2. Ангар с облицовкой из продольно-гнутого профиля С18ПГ (профнастил для арочных зданий)

Профнастила продольно-гнутый — характеристики

Используемые в производстве материалы:

• оцинкованная сталь
• оцинкованная сталь с односторонним полимерным покрытием (Полиэстер, Пластизоль, ПВДФ, Пурал, Лак) и с эмалью обратной стороны
• оцинкованная сталь с двухсторонним полимерным покрытием (Полиэстер, Пластизоль, ПВДФ, Пурал)

Покрытие полиэстер, стандартные цвета RAL:

• Срок изготовления от 7-ми дней
• Упаковка:  на поддоне в 1 ярус (стоимость профиля указывается без поддона).
• По желанию заказчика возможна комплектация профиля крепежными элементами и погонажными изделиями.
• Ширина и длина ячеек, рекомендуемая длина, радиус изгиба рассчитывается индивидуально под каждый проект.

Оформить заказ на профнастил продольно-гнутый (ПГ)

Для расчета необходимо предоставить чертеж или эскиз (можно от руки) проекта с основными размерами.
