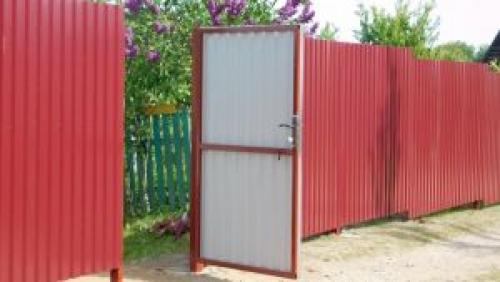

Калитка — это то место, через которое человек  проходит ежедневно. Естественно, что каждый старается по мере своих сил и возможностей как то его  облагородить, выделить, сделать удобным и привлекательным. Одним из вариантов использования современных материалов  является профнастил.

Калитка своими руками из профнастила не такая уж и проблема, если знать некоторые нюансы и иметь необходимые инструменты.

Делаем выбор

Калитка своими руками из профнастила — нет ничего сложного. Учитывая то, что профнастил это сплошной лист металла, то конструкция может быть только глухая. Она может быть прямоугольная или в виде арки. Но необходимо учесть,  что арочное изделие сложнее в изготовлении, чем прямоугольное.

Каким бывает материал

Прежде чем сделать калитку из профлиста своими руками, выберите подходящую марку материала – он делится по назначению, покрытию, цвету.

На ощупь качество определить практически невозможно, поэтому ознакомьтесь с маркировкой:

• H – означает несущий. Если в маркировке есть такая буква, значит, это самый прочный лист, который можно использовать для перекрытий. Здесь используется самый толстый металл, наиболее высокий гофр и дополнительные бороздки для повышенной жесткости.
• HC – читается, как несуще-стеновой. Материал считается универсальным и его широко используют для перекрытия, покрытия, а также для отделки стен и монтажа ограждений.
• C – стеновой. По внешнему виду это наиболее привлекательный вариант, имеет небольшую толщину, невысокий гофр и маленькую площадь. Тем не менее, его применяют не только для стен и ограждений, но и в качестве кровельного материала.

Таблица назначений профилированного листа по маркам.

Уличная калитка своими руками. Откатная калитка – самостоятельное конструирование

В сравнении с конструкциями из дерева, профнастила, откатные виды – новое направление, в связи с чем сделать их своими руками становится труднее.

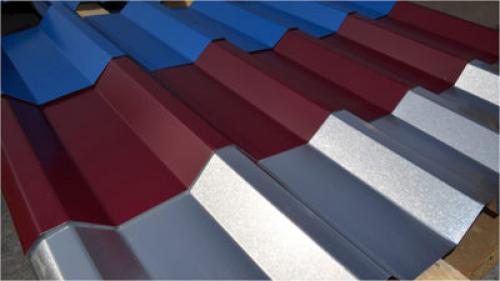

Профнастил

Инструменты, материалы

Для сборки и монтажа нужны:

• швеллер 200 мм;
• арматура;
• труба под каркас 60×40;
• лист профилированный;
• направляющие для роликов;
• 2 роликовые тележки;
• механизм для открытия/закрытия;
• шуруповерт;
• саморезы;
• аппарат для сварки;
• болгарка;
• угольник, уровень;
• дрель.

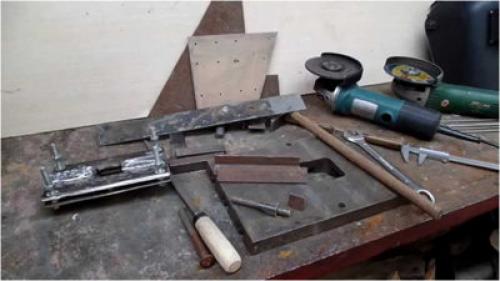

Инструменты

Организация фундамента

Это самая ответственная часть работы, также очень трудоемкая. Закладка фундамента позволяет закрепить консольные блоки, всю конструкцию. Фундамент оформляется в виде прямоугольного блока с армированием из металла.

Фундамент из блоков

Ставится фундамент изнутри забора, куда будет открываться калитка.

Еще до момента земляных работ требуется внимательно рассчитать и перепроверить размеры для закладной части.

Правила выбора размеров такие:

• длина прямоугольника из бетона составляет половину ширины прохода;
• ширина минимум 50 см;
• глубина будет зависеть от типа грунта, его промерзания, плюс сверху еще 20 см.

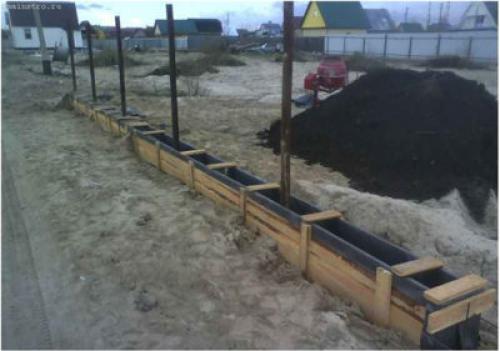

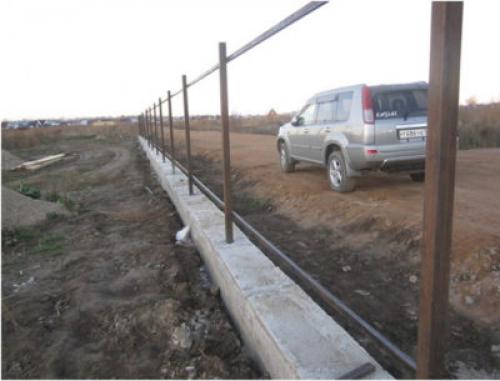

Вариант фундамента под забор

Нужно придерживаться указанных величин, чтобы конструкцию не покосило, когда начнет происходить вспучивание грунта весной. При неправильном монтаже фундамента просто не получится открыть калитку, попасть на территорию привычным способом.

Ширина проема должна равняться 4 м. Это позволит въехать на территорию даже начинающему водителю, грузовой машине. По итогу длина составит 2 м. На территории России глубина промерзания земли в среднем составляет 140 см, значит, заглубить блок нужно на 160 см.

Намного проще соорудить фундамент только под опоры – ямы выкапываются на такую же глубину, то есть в среднем 160 см. Столбы ставятся с уровнем, заливаются раствором цемента. Без техники и помощников обойтись не получится.

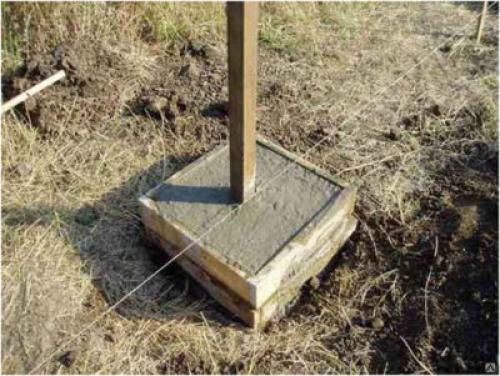

Упрощенный фундамент только под опору

Этапы сооружения фундамент и основы под калитку будут такими:

• Расчет размера. Высота калитки должна равняться высоте имеющегося ограждения, ворот. Ширина – более независимая величина, но лучше не делать ее меньше 1 м, также обязательно оставлять по 2 см на зазоры двери с опорными столбами.
• Грунт выкапывается в глубину 1,3 – 1,5 м в местах, отмеченных под установку балок. Их рекомендуется сварить друг с другом нижней перекладиной, чтобы не произошло перекоса с наступлением весны.

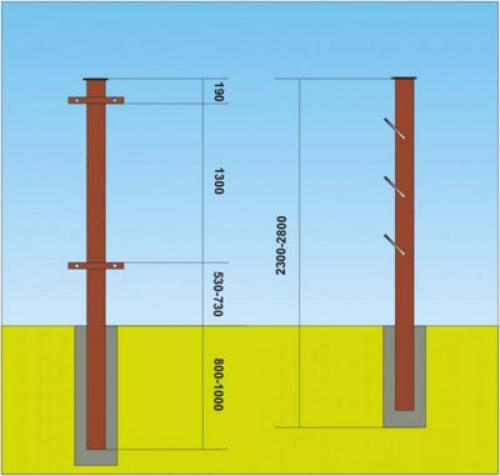

Схематичная установка глубины опор

• Концы столбов заранее обрабатываются битумом с целью снижения рисков формирований коррозий, которую потом очень сложно брать и исправить, не затрагивая конструкцию. Нижнюю перекладину располагают под землей.
• Выставить балки, контролируя процесс уровнем, залить бетонным раствором. Время от времени в процессе заливки примешивать гравий с целью улучшения адгезии с металлом.

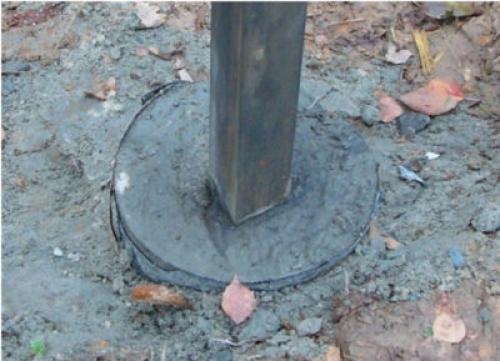

Заполнение ямы с опорой

Крепление основных элементов

Крепление основных деталей конструкции проводится в такой последовательности:

• На полотно монтируются петли, заранее для них высверливаются отверстия, также можно закрепить их способом приваривания.
• Наметить места под петли на опорах, затем усилить отмеченные области уголками.

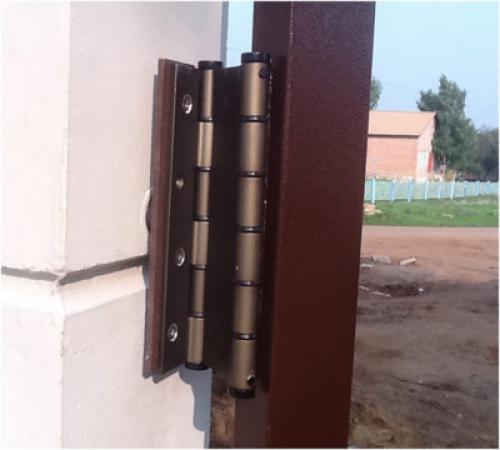

Петли

• Между полотном двери и грунтом оставляют зазор не менее 10 см, иначе можно столкнуться со сложностью открывания зимой после заносов.
• Зафиксировать полотно в проеме.

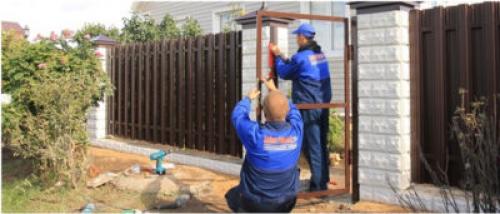

Фиксация

• При применении врезного замка нужно в предполагаемом месте его размещения с двух сторон от профиля приварить закладные детали.
• После завершения рекомендуется дополнительно обработать все детали антикоррозийным составом.

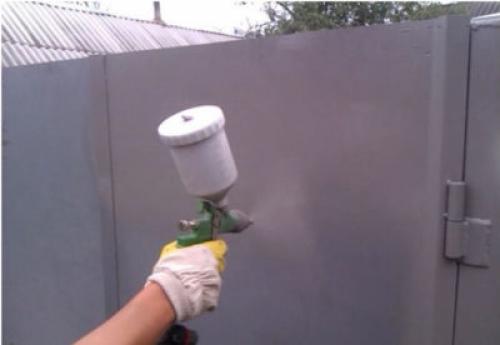

Покраска

Сборка

Теперь стоит подробнее остановиться на сборке именно откатной конструкции. Делают это также поэтапно:

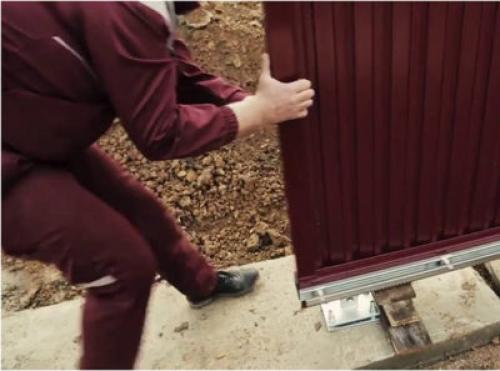

Сборка

1. Саморезами соединить профиль и каркас.
2. Надеть получившееся цельное полотно на ролики.
3. Сверху столба прикрепить скобу, которая не даст двери покачиваться в ветряную погоду.
4. К роликовой направляющей с внутренней стороны забора болтами фиксируется зубчатая направляющая.
5. С противоположной стороны устанавливается столб-ловитель, обязательно его верхняя, нижняя скоба.
6. Проводится проверка плавности движения системы.
7. Болты крепко затягиваются.
8. Проверяется правильность монтажа всех элементов конструкции.

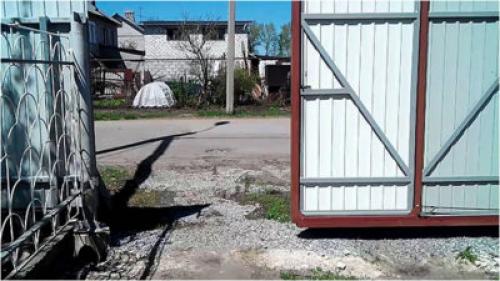

Проверка конструкции

Когда калитка готова, то остается произвести монтаж и настройку автоматики. Это делается по инструкции, которая прилагается к приобретенному комплекту.

После завершения всех этапов работы остается поставить ручку, замок, затем дождаться затвердевания бетона и начинать пользоваться входом.

Калитка из профнастила в рамке. Подготовка к установке

Установка калитки из профнастила начинается с определения размеров будущей конструкции. Оптимальной шириной проёма для калитки считается значение в 1 м. Меньший по размеру проём вызовет сложности при проносе габаритных вещей. Не стоит делать калитку слишком широкой, так как это увеличит нагрузку на петли и несущие столбы, что, в свою очередь, значительно снизит срок эксплуатации конструкции.

Высота будущей калитки определяется высотой забора — для визуальной целостности ограждение и калитка проектируются примерно одной высоты. Стандартная калитка собирается по следующему чертежу:

Примерный чертеж стандартной калитки из профнастила

Выбор профнастила

Монтаж калитки, как правило, осуществляется из того же материала, который применялся для возведения ограждения. Существует несколько видов профнастила:

• Профнастил Н — несущий профнастил. Обладает большой высотой профиля, что обеспечивает повышенную несущую способность. Применяется для устройства кровли и несущих конструкций.
• Профнастил С — стеновой профнастил. Металлопрофиль с относительно невысокой несущей способность и минимальной высотой профиля. Используется для строительства заборов, перегородок и обшивки стен.
• Профнастил НС — универсальный профнастил. Усреднённый по всем параметрам материал. Подходит как для покрытия кровли, так и для обшивки стен.

Характеристики основных видов стенового профнастила

Для строительства заборов и калиток рациональнее всего использовать стеновой профнастил — он экономичен и хорошо смотрится. Несущий профнастил будет выглядеть менее эстетично из-за увеличенной высоты профиля. При этом его стоимость будет на 30% дороже, а повышенная несущая способность в данном случае не имеет какой-либо практической пользы. Универсальный профнастил уместно применять при отсутствии стенового аналога — он обойдётся дороже, но смотреться будет также хорошо.

На отечественном рынке чаще всего встречаются три вида стенового металлопрофиля: С10, С20, С8 — где цифры после литеры «С» обозначают высоту профиля в мм. В данном случае выбор осуществляется скорее на основе эстетических качеств материала, чем на его технических характеристиках, так как повышение несущей способности с увеличением высоты профиля, в случае с ограждением, не играет определяющей роли. Независимо от марки профнастила лучше остановить свой выбор на более толстых листах — они прочнее и меньше подвержены деформации.

Схема многослойного защитного покрытия профнастила

При покупке профнастила также следует обратить внимание на качество защитного покрытия, от которого будет зависеть долговечность будущего забора и калитки. Самым дешёвым вариантом является цинковое покрытие, которое входит в базовый «защитный комплект» профнастила. Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет. По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации.

Расчёт материала

Для сборки калитки необходимо следующее количество материала:

• Профильная труба 40×20. Для определения необходимого количества погонных метров вычисляется периметр калитки — все стороны складываются друг с другом. К полученному результату дополнительно добавляется ширина калитки.
• Профнастил. Лист заказывается по высоте будущей калитки.
• Стальной уголок 25×25. Количество погонных метров соответствует периметру калитки. Необходим в том случае, если на калитку будет навариваться рамка.
• Саморезы по металлу с шестигранной головкой. Будет достаточно 20 – 25 штук.
• Навесные воротные петли. Два комплекта
• Врезной замок.

Обратите внимание! К полученному количеству материала необходимо добавлять минимум 15%, которые приходятся на срезы, брак, выравнивание и другие непредвиденные расходы.

Инструментарий

• Сварочный аппарат;
• Циркулярная пила «болгарка»;
• Дрель/шуруповёрт;
• Строительный уровень;
• Рулетка.

Источник: https://domastroevo.ru/novosti/kak-sdelat-vorota-i-kalitku-iz-profnastila-svoimi-rukami-chertezhi-i-raschyot-razmera-vorot

Ворота и калитка из профнастила своими руками. Установка звонка на калитку

Звонок, который будет работать от батареек или аккумуляторов, является наиболее надёжным и удобным в использовании. Также такие звонки могут работать от стационарного радиоприёмника. В среднем расстояние от калитки до звонка составляет около 130 метров. Основная часть прибора устанавливается внутри дома на стене.

Беспроводной звонок состоит из двух частей, одна из которых устанавливается на калитке, а другая — в доме

Работает приёмник от сети 220 В или на аккумуляторах. Выбирая звонок, необходимо учесть такие нюансы, как:

• наличие разных мелодий;
• эстетичный вид;
• хорошая подсветка;
• дополнительные крепежи (не считая липучки);
• вес звонка (он должен быть до 50 г);
• соответствие заявленному изготовителем температурному режиму работы;
• защита от УФ-лучей, мороза, снега и дождя.

Перед покупкой надо проверить, что радиус действия звонка соответствует расстоянию между калиткой и домом. Не имеет смысла брать мощный прибор с радиусом действия 150 метров, если дом находится в 50 метрах от калитки, но и слабое устройство на 20 метров в этом случае также не подойдёт. Беспроводные звонки обычно имеют функцию отключения звука, которая будет полезна в ночное время. Корпус уличного звонка должен быть прочным, компактным и герметичным.

беспроводной звонок требует лишь подключения к сети 220 В, однако существуют модели на аккумуляторах, которые нужно просто установить и закрепить на стене

Звонки, которые производятся для работы в регионах с максимальной низкой температурой, оснащаются незамерзающими аккумуляторами. Оптимальным вариантом будет, если уличная кнопка сможет работать в диапазоне от -20 до +35 °C, а сам приёмник — от 0 до +35 °C.

Установка звонка

При установке звонка на калитку имейте в виду, что радиус действия, который был заявлен производителем, подразумевает открытую территорию без преград. При наличии промежуточных сооружений радиус приёма существенно сократится. Поэтому надо выбирать точки, между которыми нет бетонных и металлических конструкций.

Звонок для калитки будет работать на максимальной дальности, если между домом и калиткой не булет преград

Существенно сокращается радиус работы звонка, если рядом находится оборудование сетей GSM.

В количественном отношении зона приёма снижается:

• на 10–20% для гипсовых и деревянных сооружений;
• на 25–40% для кирпичных стен;
• на 40–85% для изделий из железобетона.

Современные беспроводные звонки часто комплектуются дополнительными повторителями сигнала для увеличения дальности работы.

Этапы монтажа

1. Выбираем для установки кнопки оптимальное место: под козырьком опорного столба, сбоку на планке каркаса металлопрофиля и т. д.
2. Если звонок имеет на задней части корпуса двухсторонний скотч, то можно просто снять защитную плёнку и прижать корпус к отмеченной точке установки. Перед этим надо хорошо обезжирить поверхность специальным раствором.
3. Если вы не доверяете скотчу, то можно прикрепить корпус саморезами. Обычно в нём предусмотрены специальные отверстия. Если они будут делаться в профнастиле, то их надо обязательно обработать антикоррозийным составом.
4. Для крепления звонка к металлопрофилю используем специальные саморезы особенной формы, выполненные из оцинкованной стали. После крепления корпуса все места саморезами и полотном обрабатываем тщательно герметиком. Так как профлист представляет собой многослойное изделие с защитными слоями, то любое «вторжение» в них может привести к появлению преждевременной коррозии.
5. На аккумуляторном звонке нужно будет иногда менять батарейку. Для этого надо снять корпус и заменить источник питания.
6. Базовую станцию мы устанавливаем внутри дома над входной дверью или в другом удобном месте. Стационарный приёмник просто закрепляем на стене, повесив его на гвоздь. Сетевые приёмники надо вешать рядом с розеткой. Самые дорогие модели звонков оснащены пальчиковыми или аккумуляторными батарейками с длительным сроком службы.

Как сделать калитку из профнастила без сварки. Установка опорной части забора

Профнастил — это материал из профилированной листовой стали с защитным покрытием. Монтировать забор из него сможет каждый. Для этого не нужно иметь какие-то специальные навыки или умения, достаточно приобрести необходимый объем материала, вооружиться несложными инструментами.

Процесс монтажа опорной части забора из профнастила выглядит так:

1. Сначала сделать разметку периметра территории, которая будет ограждена. Для этого понадобится капроновая нить, деревянные колышки, рулетка. Колышки вбивать в землю в местах, где будут стоять опоры. Между колышками натянуть нить. Важно, чтобы расстояние между колышками было одинаковым.
2. В местах, где установлены колышки, выкопать или пробурить ямы глубиной примерно 1-1,3 метра. Для большей устойчивости столбов рекомендуется на дно засыпать щебенку или гравий на 10-20 см и тщательно утрамбовать.
3. Далее установить в каждую яму металлический столб. Опоры могут быть сделаны из металлических труб (круглые, квадратные или прямоугольные), швеллеров и даже ж/д рельс. Высота опорных конструкций зависит от высоты будущего забора. Обычно ее делают от 2-х до 2,5 м, а столбы делают на 1 м длиннее, т. к. он будет забетонирован в фундамент. Монтаж столбов выполняют с применением строительного уровня для того, чтобы они стояли ровно.

Обратите внимание!

Несущие столбы по углам должны быть более устойчивыми, поэтому их рекомендуют делать большего диаметра.

Теперь нужно сделать раствор для бетонирования опорных оснований. Для этого понадобится цемент, песок и щебенка или гравий. Замешать раствор бетономешалкой, если ее нет — то вручную в ведре или любой другой емкости. Пропорции для замеса, как правило, указаны на упаковке цементной смеси.

Ямы с опорами залить бетоном до уровня земли и оставить сохнуть. Чтобы фундамент был надежным и крепким, а столбы стояли ровно, необходимо дать бетону хорошо застыть. Для этого понадобится от 3 до 5 дней.

Калитка из профнастила своими руками чертеж. Ворота из профлиста: плюсы и минусы

Металлопрофиль — один из самых распространенных материалов для забора.

Возведенная своими руками калитка из металлопрофиля, как и ворота из профнастила, является относительно недорогим сооружением. Доступная цена и возможность отказаться от помощи профессионалов — это не единственные плюсы. Такое оформление входной и въездной зоны имеет и другие достоинства:

• легкость исключает необходимость в грузоподъемной технике;
• прочность дополнительно достигается ребрами жесткости;
• для придания материалам нужных параметров понадобятся болгарка и диск по металлу;
• сборка и монтаж конструкции происходит в короткие сроки;
• для устройства опорных столбов выкопать ямы глубиной в 1 м можно с помощью лопаты;
• долговечность используемого материала;
• изделия при наличии защитного покрытия не поддаются коррозии;
• презентабельный внешний вид.

Перед выбором столь положительного оформления стоит обратить свое внимание на отрицательные стороны конструкций:

• профлист тонкий и его легко прорубить, что исключает надежность;
• отсутствует звукоизолирующая способность;
• слабая устойчивость к точечным механическим воздействиям приводит к деформации обшивки;
• любое повреждение приводит к возникновению коррозии.

Кроме перечисленного, стоит учесть и тот факт, что легкость листов необходимо утяжелять для устойчивости конструкции. Это же касается и опорных элементов. Они должны справляться не только с нагрузкой створок, но и сопротивляться воздействию переменных воздушных потоков.

Видео как сделать калитку из профнастила
