Разводка проводки в деревянном доме. Выбор соответствующего кабеля и электроустройств

Разводка проводки в деревянном доме. Выбор соответствующего кабеля и электроустройств

Чтобы правильно произвести разводку электропроводки в частном доме своими руками, избегая сложных специальных расчетов, можно воспользоваться «Таблицей соотношения сечения кабеля к соответствующей нагрузке» из электротехнического справочника.

Таблица соотношения сечения кабеля к соответствующей нагрузке

Из таблицы подбирают такое сечение кабеля, которое будет соответствовать мощности электроприборов по каждой отдельной группе. К каждому прибору прилагается описание или технический паспорт, где обозначается потребляемая им нагрузка. Опираясь на эти данные, выбирают приемлемый кабель. Для того, чтобы определить сечение вводного кабеля, следует просуммировать мощность всех имеющихся приборов.

Наиболее популярным для проводки является кабель из меди NYM. Он имеет добавочную изоляцию, достаточно крепок и удобен в обработке. В случае применения алюминиевого кабеля, нужно учитывать, что он уязвим к изгибам и часто при разделке ломается.

Подходящий кабель выбирают исходя из потребляемой мощности электроприборов

К розеткам подводится трехжильный провод с заземлением, чтобы обеспечить безопасность бытового электрооборудования. Осветительные приборы, согласно Правилам устройства электроустановок, также нуждаются в его обустройстве, хотя многие пренебрегают этой нормой. Если в частном доме используют для освещения территории двора и участка мощные прожектора, то организация заземления — обязательное условие. Это правило касается и тех, кто решил выполнить своими руками схему электропроводки на даче.

Открытая электропроводка в деревянном доме. Открытая проводка в деревянных домах по нормам и правилам

Деревянные дома хорошо горят. Эта банальная истина должна стать основой при выборе способа открытой электропроводки в деревянном доме.

О деревянном доме и его особенностях для электромонтажа

Нормативные документы скупы на рассуждения и строго, хотя и не всегда, формулируют свои правила и нормы. Касаемо электропроводки, как открытая, так и скрытая электропроводки могут быть проложены по трём типам оснований:

• Сгораемому основанию, в том числе и прежде всего, в деревянном доме по деревянным стенам;
• По трудно сгораемому основанию. Трудносгораемые материалы перестают гореть и тлеть при удалении источника горения.
• Несгораемые материалы даже не начинают гореть и тлеть при наличии источника огня.

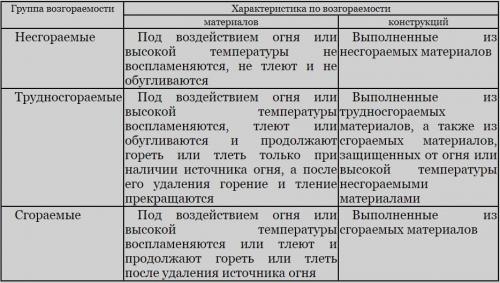

Все перечисленные характеристики материалов и конструкций из них сделанных, относятся к характеристикам возгораемости и являются нормативными группами возгораемости.

Данная терминология, хоть и относится к пожарной безопасности, активно используется в нормативных документах по устройству электроустановок.

Все виды древесины относятся к сгораемым материалам. Как следствие, по данной нормативной терминологии, деревянные дома относятся к сгораемым конструкциям, а электропроводка должна выполняться, как проводка по сгораемым материалам и конструкциям.

К слову о древесине. Если вас интересует качественный пиломатериал из лиственницы, рекомендую компанию Listvennica.Moscow. Компания продаёт в Москве и Подмосковье разнообразные пиломатериалами из лиственницы: штиль и софтлайн вагонку, брусы, обрезную, половую и палубные доски, бруски, террасную доску. Для подробностей смотрите источник – сайт компании.

Вывод 1

Проводка в деревянных домах по нормам и правилам относится к электропроводке о сгораемым основаниям.

Открытая проводка в деревянном доме

Деревянные дома, хоть и горят за милую душу, в способах электромонтажа не хуже каменных. Нормативно в деревянном доме допускается, как открытая, так и скрытая электропроводка. В данной статье нас интересует открытая проводка в деревянном доме.

Для начала нужно вспомнить, что такое открытая проводка, то тем же нормативам, кстати перечисленными в конце статьи.

Открытой, считается проводка, которую прокладывают по ограждающим и любым другим  конструкциям дома: стена, балка, потолок, в нашем случае, деревянном доме.

Без примеров понятно, что если мы в доме видим  электрическую проводку, то она относится к типу открытая.

Разрешённые способы открытой электропроводки в деревянном доме

Для открытой разводки электрики в деревянном доме разрешены следующие способы:

• Прокладка кабеля по деревянным поверхностям (незащищённая проводка);
• С закреплением на тросах;
• При помощи роликов;
• Ретро проводка на фарфоровых изоляторах;
• С использованием струны;
• Свободно подвешенной.

Защищённая проводка

• В металлических и пластиковых трубах;
• В специальных коробах для проводки (глухих и с крышкой);
• Металлическим гофрированном рукаве;
• Пластиковом электро– плинтусе (и наличниках);
• Электро технической гофре из пластика;
• И в других (важно!) несгораемых материалов.

Вывод 2

Открытая проводка в деревянных домах разрешена любым существующим способом, но только с использование негорючих материалов и конструкций.

Открытая проводка в деревянном доме: базовые правила

Есть несколько нормативных базовых правил открытой проводки в деревянных домах, которых нужно придерживаться, делая работы по электрике в деревянном доме.

Во-первых, высота горизонтальных трасс незащищённой проводки должна быть от двух метров;

Во-вторых, защищённая проводка в коробах, трубах и т.п. прокладывается на любой высоте;

В-третьих, расстояние от проводки до параллельно проложенных трубопроводов дома (водопровода) должно быть не менее 10 см. До газопровода не менее 40 см.

В-четвёртых, пересечение проводки и труб в доме не должно быть ближе 5 см.

В-пятых, особое внимание уделяется проходу открытой проводки через стенки и этажи деревянного дома. Здесь способ прокладки должен обеспечить защиту и сменяемость проводки. Удобно установить в стене гильзу из трубы или кусок короба. Кабель должно уплотнить и защитить от влаги, легко вынимаемым уплотнителем.

В-шестых, электроустановочные изделия (розетки, выключатели) должны быть открытого типа с металлической площадкой в конструкции или установлены на несгораемую площадку.

Проводка в деревянном доме нормы. Что разрешают строительные нормы

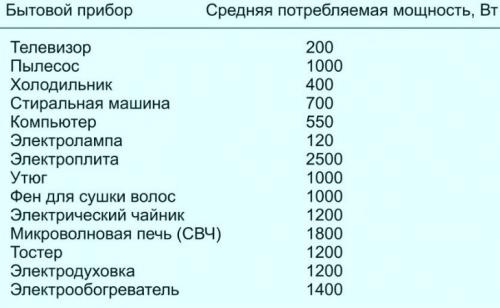

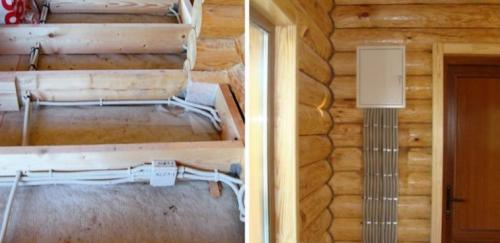

В отличие от строгих требований ПУЭ СП 31-105-2002 строительные правила для каркасных одноквартирных зданий СП 31-105-2002 разрешают монтаж проводки в деревянном доме без металлических коробов. Чем вызвано такое допущение, намного снижающее трудоемкость и материалоемкость прокладки сетей?

При анализе исследований, проведенных в скандинавских странах, Канаде и Америке, выяснилось, что причиной большинства пожаров служили неисправные бытовые приборы, а не сама проводка. При качественных материалах и соблюдении правил монтажа риск возгорания сводится к нулю.

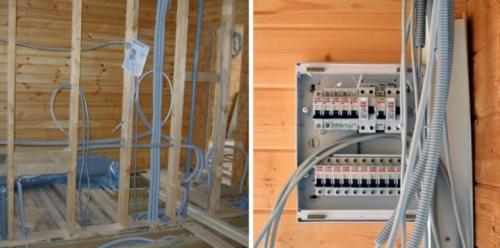

Российская версия СП 31-105-2002 — это адаптированная под наши условия технология, изначально разработанная в странах Европы и Америки. Поэтому строительные правила разрешают прокладывать силовые линии внутри пустотных конструкций без металлических каналов и труб. Но при важном условии — оболочка кабеля должна не гореть и не распространять огонь. Все составляющие электросети — сечения проводов, автоматические защитные устройства, длина цепей, электротехнические изделия, приборы — должны быть правильно подобранными, качественными и соответствующими друг к другу по всем техническим показателям.

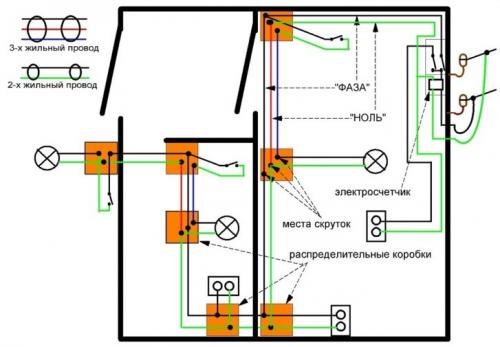

Схема электропроводки в деревянном доме

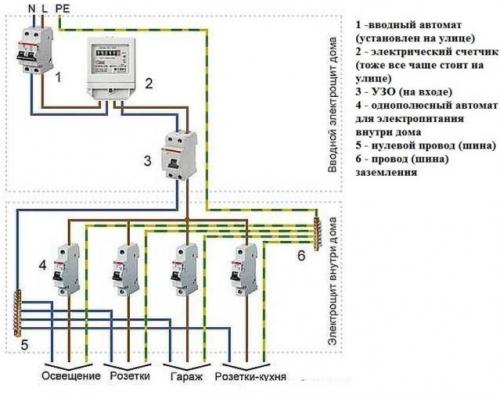

Для наглядного представления, а также определения расхода материалов нужно разработки схему электропроводки. Она состоит из нескольких ступеней:

• вводный автомат и счетчик — на улице;
• УЗО — на входе;
• однополюсные автоматы для различных веток сети — в доме;
• главная шина заземления — в электрощите.

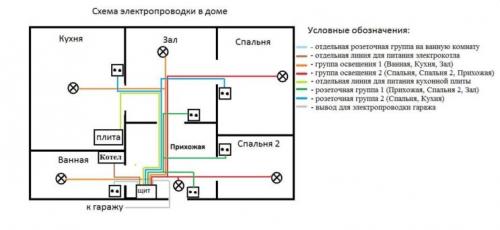

Перед составлением схемы нужно начертить план дома с расстановкой мебели и оборудования, разметить розетки, выключатели, осветительных приборы. Согласно ПУЭ проводка для розеток и освещения должна быть отдельной от более нагруженных линий. Если в доме несколько этажей, на каждом размечаются основные и резервные точки питания.

Существуют правила по расположению проводки и электрофурнитуры в помещении:

• розетки — на высоте не менее 300 мм от пола;
• выключатели — 900-1500 мм;
• провода укладываются по стенам только вертикально, горизонтально и под прямым углом без наклона;
• чем меньше поворотов и соединений проводников, тем лучше;
• от газопровода и отопительных приборов нужно отступить не менее 400 мм, от потолка 300 мм;
• желательно, чтобы от распределительной коробки до самой отдаленной точки было не более 3 м.

Для электрощита нужно выделить сухое проветриваемое помещение. Схема выполняется в нескольких экземплярах, чтобы можно было использовать ее при тестировании системы или ремонте.

Источник: https://dekor-i-interer.ru-land.com/stati/elektrika-v-derevyannom-dome-kak-nelzya-delat-provodku-v-derevyannom-dome

Разводка в деревянном доме. Требования к проводке в деревянном доме

В отличие от каменных коттеджей в данном случае невозможно, обратившись к первоисточнику (правила устройства электроустановок (далее ПУЭ), СП и действующие стандарты), получить однозначное требование о выполнении предстоящих работ, в силу неопределенности и разночтений, которые содержат изложенные правила и требования.

Например. В пункте 7.1.38 ПУЭ (издание 7) говорится о том, что:

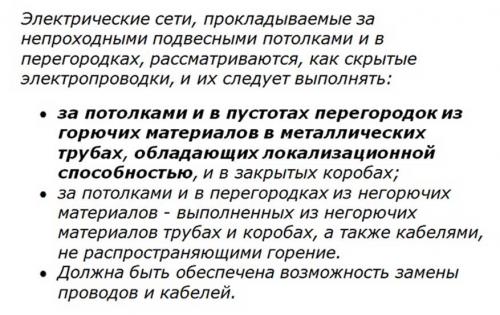

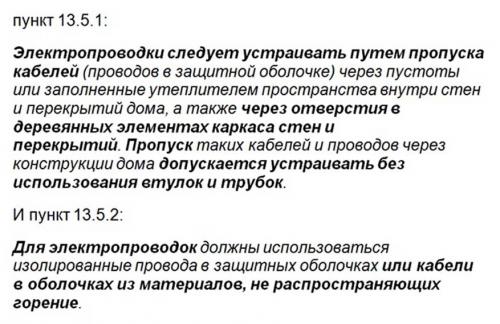

А в «библии» строителей каркасных домов, СП 31-105-2002, читаем:

В силу этого в различных источниках электрику в деревянном доме (при внутренней прокладке) рекомендуется выполнять в металлических рукавах, самозатухающих пластиковых гофрах, стальных гофрированных и даже ПВХ трубах. Либо вовсе вести прокладку кабеля без дополнительной защиты, ссылаясь, при этом, на опыт строительства в западноевропейских странах.

Но при этом данные источники не упоминают о том, что существует свыше 15 дополнительных позиций в европейских стандартах, выполнение которых и позволяют прокладывать электричество в доме подобным образом.

Скрытая проводка в деревянном доме. Как проложить кабель в деревянном доме.

Рассмотрим все эти способы прокладки проводов в деревянном доме. Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (перегрева кабеля и т.п.), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, с аббревиатурой ВВГнг и пр., не поддерживают горение.

Постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен, допустима ли открытая проводка в деревянном доме. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Если электропроводка смонтированна в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Semik ( Пользователь FORUMHOUSE):

Могу сослаться на свой опыт работы пожарным и опыт электрика в аварийке. Стальные трубы больше нужны для механической защиты проводки от «дурака», зубов крыс, которые могут прогрызть даже металлорукав и повредить кабель. Я не раз видел, как стальная труба, с замкнувшей внутри проводкой, раскалялась докрасна. Случись такое в деревянной стене, и пожар неминуем.

По словам пользователя, первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув  кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. Правила прокладки кабеля в деревянном доме – вещь довольно туманная, пока мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

Источник: https://dekor-i-interer.ru-land.com/stati/elektrika-v-derevyannom-dome-kak-nelzya-delat-provodku-v-derevyannom-dome

Проводка в деревянном доме в кабель канале. Разновидности и характеристики проводов

Начать следует с разбора, какой кабель использовать для проводки в деревянном доме – медный либо алюминиевый. Применять можно оба варианта, но профессионалам предпочтительнее медные провода из-за следующих характеристик:

• ме́ньшей подверженности коррозии;
• лучшим показателям проводимости;
• бо́льшей прочности.

Алюминий же имеет только два плюса:

• ме́ньший вес;
• низкая стоимость.

В остальном алюминий не конкурирует с медью из-за таких его свойств:

• быстрой окисляемости, а значит худшей проводимости и более быстрой нагреваемости;
• повышенной хрупкости, т.к. несколько перегибов в одном месте приводят к поломке провода;
• свойства материала ослабляться в месте контакта и со временем выскальзывать из винтовых зажимов (потребуются периодические проверки контактов).

Также существует недорогой композитный материал, называемый алюмомедью, из которого делают сердечники проводов. Такое изделие берет лучшие свойства от обоих металлов, однако при этом существенно понижаются качественные показатели каждого из них.

Различия проводов также бывают по количеству жил – бывают они многожильными и одножильными. В свою очередь жилы могут быть однопроволочными и многопроволочными.

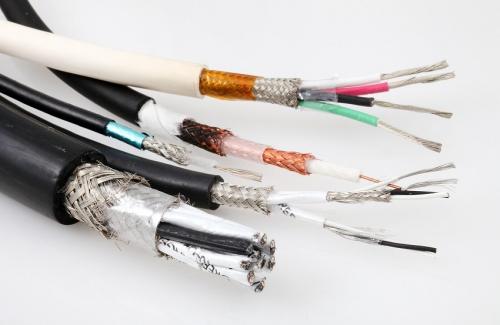

Разновидности электропроводов Источник elkomp.ru

Также провода отличаются размером сечения и размером номинального рабочего напряжения. Изолируются они, как правило, винипластом, ПВХ или резиной, в зависимости от показателя переменного тока провода.

Для дополнительной стойкости к механическим повреждениям провода иногда покрываются в х/б оплётку. А если вероятность механических повреждений практически гарантирована, то оплётка накладывается оцинкованная стальная.

Несмотря на дешевизну алюминиевых проводов, медная проводка более популярна, т.к. хозяева домов чаще предпочитают отдавать дань надёжности.

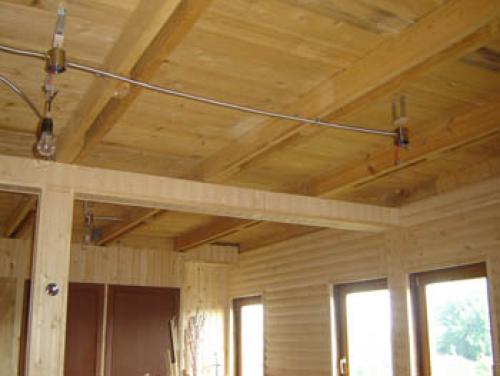

Для открытой проводки применяется также так называемая «ретро-проводка», которая объединяет функциональные и декоративные решения в доме, т.е. электропроводка в деревянном доме прокладывается по стенам, но максимально привлекательно, с элементами украшения помещения.

Варианты электропроводки в строении из дерева

Прокладка проводки в деревянном доме (развод кабелей) производится следующими методами:

• Наружный (открытый).

Установка электропроводки производится с помощью специальных изоляторов. Это достаточно безопасный и экономный способ, не требующий капитальных вложений. Кабель ведётся непосредственно вдоль плоскостей стен и потолка.

Наружная проводка возле щитка Источник sense-life.com

• Прокладка проводки в кабель-каналах .

Этот метод также относится к открытому типу. Применяются специальные короба, прикреплённые к поверхностям помещения, которые визуально скрывают проложенный кабель.

Сюда же можно отнести достаточно популярный электроплинтус. Внутри него есть полость, в которой фиксируются провода. Это повышает надёжность и простоту монтажа.

• Скрытый (закрытый) .

Когда металлические (желательно медные) трубы, в которых будет протянута проводка, устанавливаются внутри стен. Разумеется, сами трубы надо устанавливать ещё при строительстве. Этот метод наиболее трудо- и финансово затратен. Но он полностью исключает возможность механического воздействия и давления на кабель, что очень важно в деревянных строениях, которые часто со временем начинают «уседать». Соответственно скрытая электропроводка в деревянном доме по праву считается наиболее надёжной и долговечной.
