Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла

31.12.2019 в 07:21

Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла

Главная задача ворот – препятствовать проникновению внутрь. Собственно, они для того и создаются. Если правильно продумать схему силовых элементов каркаса, то шутка в начале нашей статьи утратит смысл – можно будет обшить ворота и брезентом. Но того, кто решит, что попасть внутрь легко, будет ожидать неприятный сюрприз.

Конструкций, которые когда-то были использованы как гаражные ворота множество, но мы остановимся не на том, что предлагает сегодня рынок, а на том, что посоветует нам здравый смысл.

Итак, мы имеем каркас из металлических труб (уголка, швеллера, круглых, квадратных – не важно). Важно, правильно выбрать размер ячейки, на который будет опираться (привариваться, прикручиваться и т.д.) лист профнастила, закрывая снаружи пространство гаража.

Снаружи.
Одним из распространённых вариантов, когда гаражные ворота решено сделать из профнастила, является двустороннее закрытие металлического каркаса, с одновременным утеплением внутренней части ворот (даже распашных). Такое решение позволяет утеплить ворота, обеспечить надёжное уплотнение створа, стыков и щелей, а заодно усилить конструкцию створок, без особого увеличения массы всей конструкции. Разумеется, одно дело прорезать тонкий лист снаружи, но совсем другое – понять, что внутри стальные конструкции да какой-то металл изнутри.

Вторым вариантом является перекрытие створок крест-накрест, внахлёст. При этом листы, тонкого, казалось бы, металла, обретают особую прочность, особенно, если первый слой обильно залить всесезонной монтажной пеной, а лицевые стороны развернуть в разные стороны. Так Вы не только утеплите ворота, но и создадите очень большие трудности тем, кто решить при помощи болгарки просто срезать профнастил.

Разумеется крепление листов, также элемент безопасности. Будет обидно, если снаружи подойдёт любой желающий, и шуруповёртом с аккумулятором просто открутит все саморезы, которыми закреплены листы. В этом отношении гаражные ворота очень уязвимы – чем меньше доступа к конструктивным элементам снаружи, тем лучше. Рекомендация тут простая – можно законтрить внешнюю головку самореза (сорвать шлицы), но это создаст трудности и Вам, если возникнет необходимость лист снять. Гораздо проще выбрать точки крепления (чем больше – тем лучше), в которых лист закрепить с помощью болта. В этом случае, пока гайку изнутри не удерживает ключ, отвернуть болт снаружи почти невозможно. Если не верите – попробуйте сами!

Ворота из профнастила в рамке. Как нарезать профлист для ворот своими руками.

(фотографии, инструкция,

Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила , ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!

Правила нарезки профнастила для ворот:

  1. Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
  2. По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
  3. Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;

Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.

Всё внимание на пошаговый фото-мастер-класс:

    View the embedded image gallery online at:


    Оригинальное название: Как обрезать профлист , профнастил вдоль для ворот.

Источник: https://dekor-i-interer.ru-land.com/novosti/vorota-dlya-garazha-svoimi-rukami-iz-profnastila-izgotovleniya-garazhnyh-vorot

Ворота из профнастила своими руками Чертеж. 2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

  • с одной большой створкой (одностворчатые) . Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;
  • с двумя створками (двухстворчатые) . Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

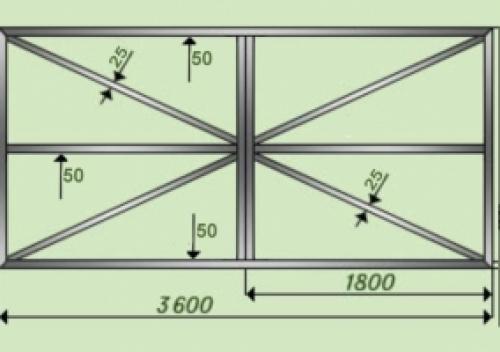

Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла 01 Схема распашных ворот из профнастила Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла 02 Схема распашных ворот из профнастила с размерами

  • общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;
  • ширину каждой створки;
  • количество, ширину стоек и глубину укапывания стоек;
  • конфигурацию каркаса с указанием ширины составляющих его элементов;
  • месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;
  • место установки петель;
  • место и способ установки замка;
  • место расположения внутреннего фиксатора двери (вертикального шпингалета).

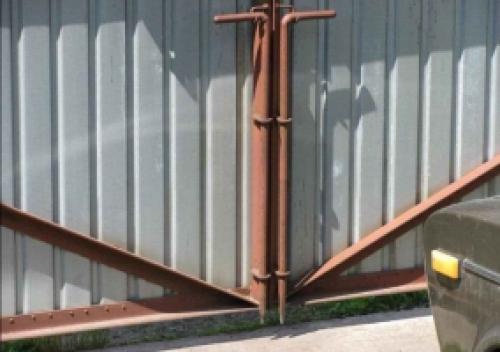

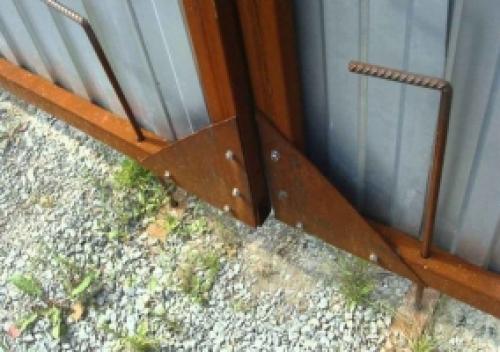

Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла 03 Фиксатор створки ворот (вертикальный шпингалет) Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла 04 Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

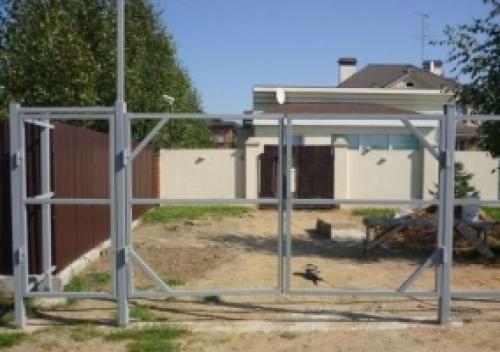

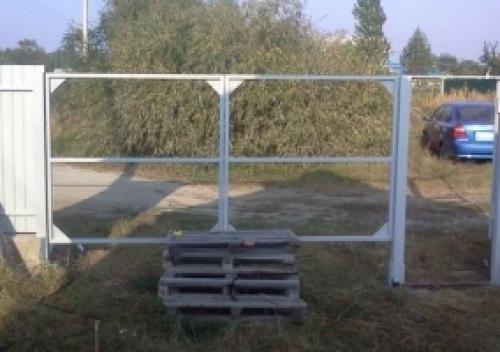

Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла 05 Усиление каркаса распашных ворот из профнастила уголками Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла 06 Усиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

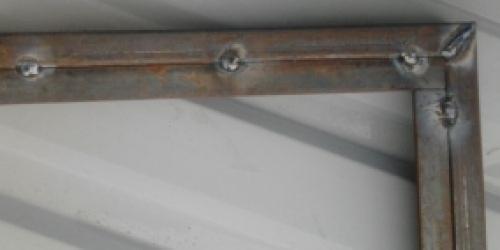

Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла 07 Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла 08 Сварка рамы снаружи каркаса ворот Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка из профнастила имеет незначительную парусность и для неё достаточно установить одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с воротами дело обстоит сложнее. В этом случае разумнее использовать диагональную перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

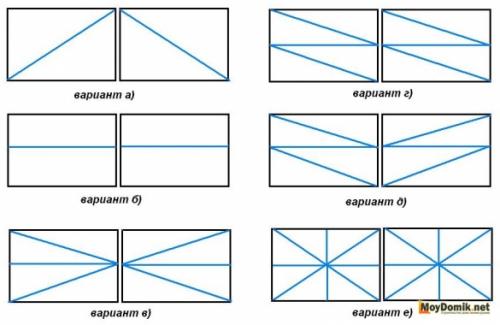

Ворота на гараж из профнастила. Особенности конструкции ворот, обшиваемых листами тонкого металла 09 Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.
