Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.

Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

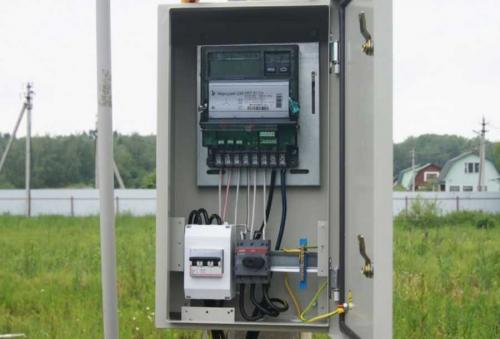

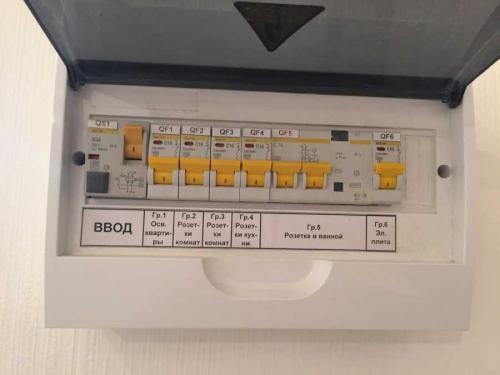

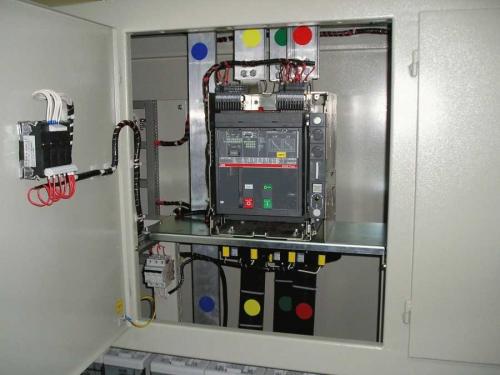

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.

Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Какой провод использовать для ввода в дом до счетчика. Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

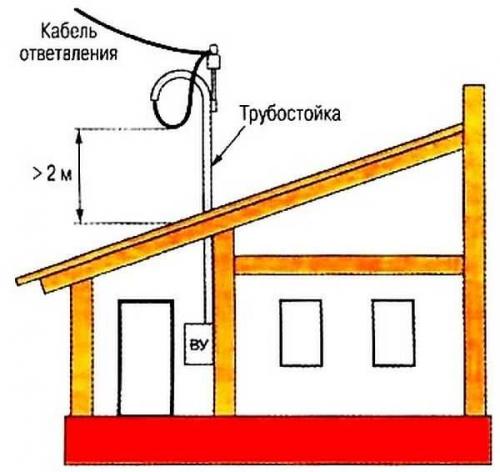

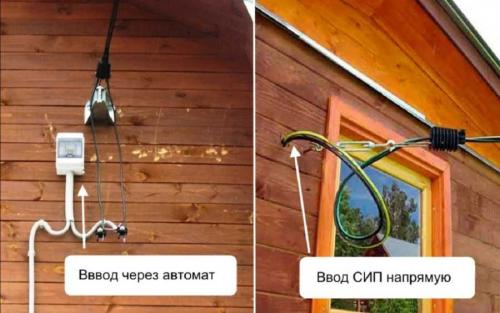

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

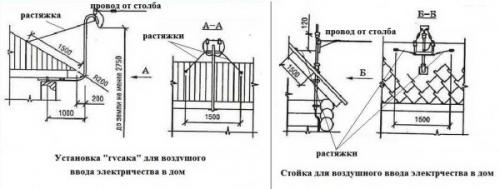

  Способы установки стойки для воздушного ввода электричества в дом

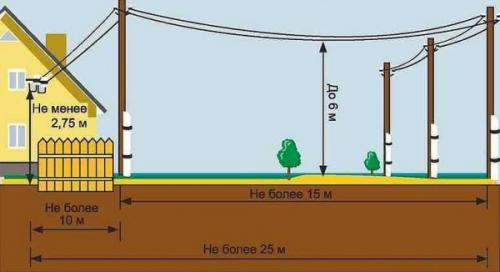

• От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору.  От нее до линии электропередач расстояние не должно быть больше 15 м.
• Отвод от ЛЭП делают:
  • до 10 м — медным проводом сечением 4 мм;
  • от 10 до 15 м — проводом с медными жилами сечением 6 мм.
  • алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

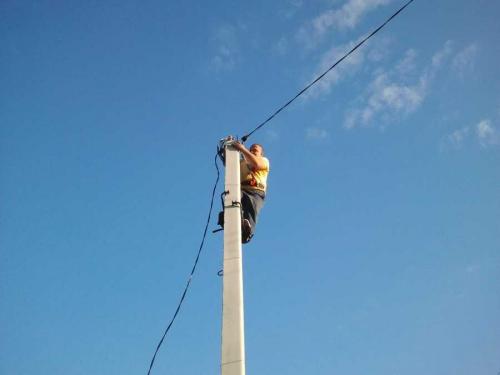

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.

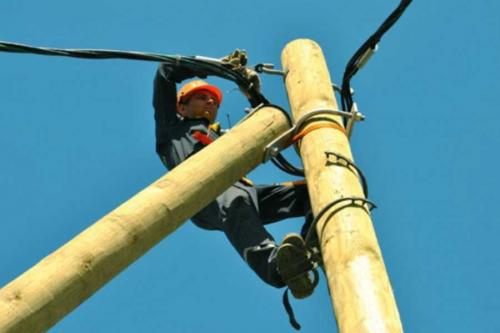

2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

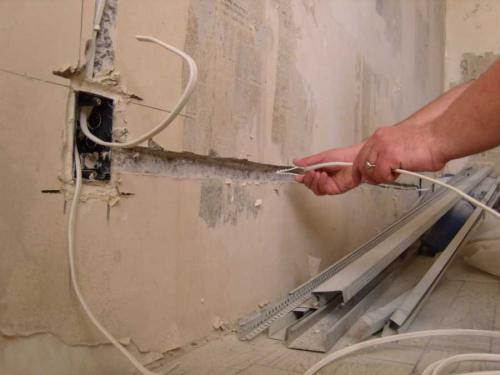

Ввод кабеля в дом через стену. Нормативы о проходе кабеля через стены

Как и положено, правильному электрику, сначала обращаемся к нормативным документам. Начинаем поиск информации с ПУЭ , правил устройства электроустановок. Скачать ПУЭ можно с сайта тут .

В ПУЭ издание 7, смотрим пункты от 2.1.56 вниз. Переводя официальный документ на бытовой язык, видим следующие правила похода проводов и кабелей электропроводки через стены:

• При устройстве прохода, важно обеспечить сменяемость электропроводки в случае ремонта или замены (ПУЭ, п. 2.1.58).
• Если проводка выполняется проводами, то проход проводов в стене должен быть защищён трубой, коробом, электротехнической гофрированной трубой.
• проводка выполняется кабелем, то проход кабеля через стены сухих внутренних помещений, может быть устроен в виде проёма, без короба или трубы.
• кабель проходит через стены внутренних помещений с разной влажностью или через стену с улицы в помещение, например, ввод электропитания в дом, то в ПУЭ нет строгих рекомендаций о защите кабеля в проходе стены трубой (гильзой). Есть указание на необходимость заделать зазоры между кабелями проходом негорючими материалами, которые можно легко удалить при работах по замене кабеля. Нужно это для закрытия проникновения воды и влаги через проход.

Однако на практике проход кабеля через стену дома с улицы лучше защитить трубой (гильзой) прочно закрепленной к конструкции стены и проложенной с уклоном на улицу.

Во внутренних помещениях квартиры и дома, защитить проход кабеля через стену, обязательно только в деревянных домах, для усиления противопожарной безопасности.

Подведём первый итог

Если вам на практике нужно сделать проход кабеля через стену в квартире и доме, вам нужно:

Во-первых: По возможности, отказаться от использования проводов для электропроводки и проводить работы кабелями. Если этого сделать невозможно, например ретро проводка проводами на изоляторах, делать проход в стене через гильзу.

Во-вторых: Делайте проход кабеля через стену так, чтобы вам самому, было легко его заменить. Этого критерия будет достаточно для правильного прохода.

В-третьих: Устраивайте проход через стену разумно. Например, если вы делаете скрытую (не сменяемую) проводку, то нет никаких обоснований, использовать для прохода гильзу. Кроме случаев, если проход делается между двумя стенами имеющим воздушный зазор.

В-четвертых: все проходы кабеля с улицы защищайте от проникновения влаги. В квартире это кабели питания кондиционеров, в доме это ввод кабеля питания в дом или вывод кабеля к постройкам на участке.
