Двухскатная крыша с разными скатами непростая и оригинальная. Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций. Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению.

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
Более длинный кровельный скат может перекрывать одновременно несколько этажей.
При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Крыша двускатная. Двускатная крыша

Двускáтная или щипцóвая кры́ша — крыша с двумя наклонными к наружным стенам скатами.

Из трёх основных форм крыш (1. односкатная; 2. двускатная или щипцовая; 3. четырёхскатная или шатровая) двускатная считается лучшей, поэтому очень распространена. В такой крыше стропила опираются друг на друга, каждая пара стоит отдельно, и связываются пары стропил обрешёткой . В торцах крыша имеет треугольные стены — фронтоны или, иначе, щипцы . Под крышей устраивается чердак . Освещение и вентиляция чердака двускатной крыши производится посредством окон во фронтонах и (или) окон на скатах, называемых « слуховыми ».

Комбинация двускатной и шатровой крыши образует полувальмовую крышу, по удобствам занимающую среднее место между двускатной и шатровой крышами.

Пересечением двух двускатных крыш образуется многощипцовая крыша.

Крыши с неравномерными углами наклона скатов (то есть расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

Крыша с разными углами наклона скатов

Ломаная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду . В такой крыше увеличенный объём чердака позволяет с лёгкостью обустроить мансарду, которую защищают от влаги и утепляют.

Ломаная щипцовая крыша

Двускатная симметричная крыша имеет в своём основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали её любимицей не только профессиональных строителей, но и начинающих специалистов.

Двускатная симметричная крыша

СПб.

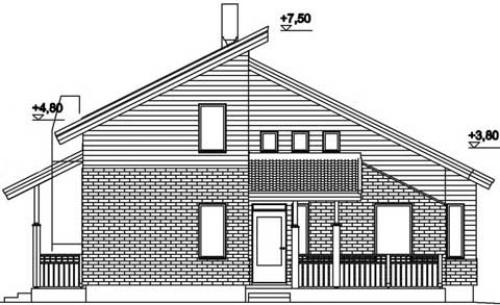

Двускатная крыша со смещенным коньком. Виды двускатных конструкций с разными скатами и фото

Дизайнеры разных стран не устают предлагать новые необычные проекты асимметричных крыш. Некоторые из них поражают воображение неожиданным решением верхней части дома. Однако нужно учитывать практичность таких конструкций.

Анализируя предложения о возведении асимметричных двускатных крыш на строительном рынке России, можно сгруппировать их виды по следующим признакам:

Разный угол наклона при равной длине скатов. Один из скатов находится под большим углом наклона (около 50⁰⁾тогда, как вторая половина кровли остаётся пологой (около 20⁰). Окончание низкой части крыши чаще всего выносят за пределы дома, делая навес для террасы или крышу для гаража. Такая схема не вызывает особых сложностей и не требует усиления стропильной системы.
Разная длина скатов при одинаковом угле наклона. В принципе это стандартная двускатная крыша за исключением того, что один из скатов делают длинней. Увеличенным скатом накрывают все пристройки – это могут быть гаражи, мастерские и другие подсобные помещения. Также удлинённую часть кровли используют для покрытия расширенной части основного здания.
Скаты разной формы и длины. Применение скатов разной длины и формы востребовано оптимизацией нагрузок, испытываемых стропильным каркасом. Это достигается независимым расположением скатов. Они представляют собой два отдельных фрагмента кровли, разделённых фронтальным простенком. Получается, что дом имеет две крыши.
Двускатная кровля со смещением по центру конька. Если в обычной двускатной крыше коньковый прогон проецируется ровно посередине пролёта между несущими наружными стенами, то смещение оси конька в сторону одного из скатов кровли вызывает изменения величины углов наклона скатов.
Этим добиваются получения максимального объёма полезного пространства мансарды с одной стороны от конька за счёт уменьшения объёма с другой стороны. В результате застройщик может варьировать жилыми зонами мансарды. Например, в одной части можно устроить тренажёрный зал, а в другой спальню.

Крыша с неравными скатами. Двухскатная крыша с разными скатами: непростая и оригинальная

Последние десятилетия пятый фасад дома стал привлекать к себе больше внимания, поскольку именно форма крыши выделяет дом из общей массы своих собратьев, придает ему оригинальность. Она способна существенно увеличить площадь дома, предназначенную для жилья, его удобство и функциональность.

Классическая двухскатная крыша – это самое простое конструктивное решение из многоскатных конструкций. Скаты формируют две наклонные плоскости и фронтоны с противоположных сторон. Поскольку совсем необязательно, чтобы их уклоны были равнозначными, значит и длины могут быть различными. Кстати, двухскатная крыша с разными скатами в последнее время стала завоевывать большую популярность.

Два ската, как правило, пересекаются в коньке, который параллелен более длинной стороне здания. Такая простая конструкция позволяет получить дом, имеющий традиционную форму. По сравнению с другими видами крыш , она прекрасно справляется со своими защитными функциями: дождевой воде не препятствуют заломы скатов, нет также у нее ендов – вогнутых углов, которые образуются в местах пересечения разных по высоте сторон, в них обычно собирается снег. Форма торцевых стен дома с щипцовой крышей в верхней части – треугольник, величина угла при вершине которого зависит от наклона скатов.

Основные виды двухскатных крыш: от стандартной до разноуровневой

Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
Асимметричная — имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Конечно, это не единственные виды строений. Они могут быть также разноуровневыми. Скаты у подобных строений заканчиваются на различной высоте, а не сходятся у конька. За счет этого формируется конструкция необычной ломаной формы. Конечно, она под силу только мастеру, да и обходится дороже, но это тот случай, когда результат оправдывает средства.

Уклон ската – один из важных параметров

Угол наклона двухскатной крыши может меняться в довольно значительном диапазоне – 11°– 45° и больше. Он зависит от кровельного материала, климатических условий и архитектурных решений. Чем климат теплее и суше, тем крыша может быть более пологой. Чем она круче, тем меньше на ней скапливается снега, а, значит, снеговая нагрузка будет меньше.

При угле наклона в 45° вес снежного покрова вообще можно не учитывать.

План кровли нужно составлять также с учетом ветровой нагрузки. С увеличением уклона давление ветра резко увеличивается, что вынуждает усиливать стропила и обрешетку.

При изменении угла наклона стропил от с 11° до 45° давление ветра увеличивается в 5 раз. Поэтому в регионах с постоянными сильными ветрами рекомендуется делать крышу более пологой.

В случае нестандартного варианта можно также учесть, что двухскатная с разными по высоте сторонами позволяет получить крышу для веранды или оформить над террасой навес .

Угол наклона определяет также выбор материала для кровли. Например, для черепицы — с наибольшей крутизной.

Стропила и вид

Основополагающим элементом стропильной системы являются стропила, которые по форме ската подразделяют на:

Симметричные стропила. Стропильные фермы в этом случае обычно представляют собой равнобедренные треугольники, поэтому противоположные скаты крыши одинаковы по своим геометрическим размерам и углу наклона. Такая конструкция проста в сборке и способна выдерживать высокие нагрузки.

Несимметричные стропила. В этом случае получается двухскатная неравнозначная крыша, стороны которой отличаются как по уклону, так и по размерам. Такие конструкции отличаются необычным и красивым внешним видом.

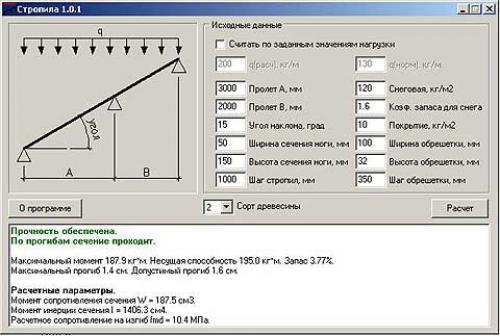

Расчет кровли

Какого бы вида двухскатная крыша ни была, она должна быть прочной и надежной. Поэтому еще на стадии составления проекта должен быть произведен расчет нагрузок на кровлю. В него включают:

определение оптимального шага стропильных систем ,
выбор конструкции и сечения обрешетки.

Несущая способность стропильной конструкции при подсчетах ее шага приравнивается к ожидаемым нагрузкам. Она зависит от материала, использованного при изготовлении стропильной конструкции, а также сечения стропил. При расчете нагрузок всей системы принимается во внимание вес обрешетки и материала для покрытия кровли. В вычисления следует включить также вес материалов для тепло-, паро- и гидроизоляции. Вес определяют на один кв.м поверхности. Все полученные данные используют с запасом прочности – на 10%.

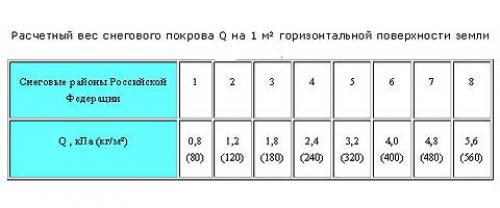

Особое внимание необходимо уделять снеговым и ветровым нагрузкам, характерным для данного региона. Для их расчета используют специальные готовые таблицы и карты, которые были составлены для разных регионов страны. Прописанные в них показатели дождевой и снеговой нагрузки необходимо соотнести с готовящимся проектом.

Двускатная крыша в двух уровнях. Специфика и виды двухскатной кровли

Двухскатная крыша — традиционный и доступный вид кровли. В данном случае две наклонные плоскости пересекаются в коньке, который расположен параллельно длинной стороне строения. Несмотря на другие более современные и сложные виды кровли, двухскатная форма остается востребованной и сегодня. Ведь такая конструкция выполняет защитные функции. С такой кровли легко скатывается снег и стекает дождевая вода, не накапливаясь в отдельных участках.

В зависимости от угла наклона двухскатная кровля бывает следующих видов:

Симметричная классическая конструкция предусматривает в основе равнобедренный треугольник и угол наклона в 45 градусов. Она без проблем выдерживает снеговые и дождевые нагрузки, однако не подходит для обустройства мансарды;
Ломаная кровля подходит, чтобы рационально применять пространство на чердаке. В данной конструкции в верхней части скаты пологие, в нижней — имеют резкий наклон. Ломаная крыша требует более сложной стропильной системы;
Несимметричная конструкция тоже позволяет обустроить мансарду, однако пространства для этого остается гораздо меньше. При этом кровля выглядит оригинально и необычно;
Асимметричная кровля характеризуется той же конструкцией, что и классическая симметричная, но при этом конек смещен в сторону, а не располагается по центру. Разноуровневая конструкция позволит использовать крышу в качестве навеса для террасы или веранды.

Угол наклона двухскатной кровли варьируется в пределах 11-45 градусов, но может быть и больше. Чем суше и теплее климат, тем более плоской должна быть крыша. Пологая конструкция рекомендуется для регионов с регулярными сильными ветрами, так как при сильном уклоне давление ветра повышается в пять раз. А для районов с обильным количеством осадков лучше делать больший уклон. Тогда на кровле не будет скапливаться снег и дождевая вода, уменьшится снеговая нагрузка.

Источник: https://dekor-i-interer.ru-land.com/stati/dvuskatnaya-krysha-garazha-s-raznymi-skatami-plyusy-i-minusy

Расчет двухскатной крыша с разными скатами. Расчет двухскатной крыши

Бесплатный онлайн-калькулятор расчета двухскатной (двускатной, щипцовой) крыши поможет Вам оперативно просчитать основные параметры кровельной конструкции: угол наклона, площадь поверхности, длину и количество стропил, обрешетку. Данный онлайн-калькулятор кровли – это удобный инструмент, в котором сведены необходимые критерии. Полученные результаты можно использовать при строительстве дома. Вычисления займут всего несколько минут и не потребуют от Вас специальных знаний или навыков.

Угол наклона

Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома. От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему. Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

Фото из открытых источников

Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.

Стропила

Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.

Длина

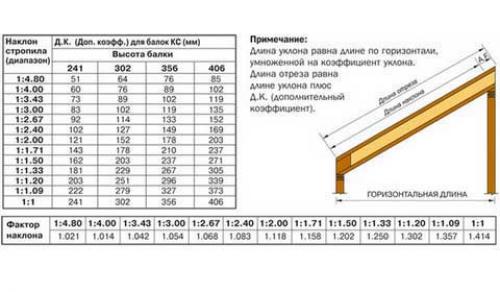

Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.

После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.

Количество

Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.

Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.

Обрешетка

Обрешетка кровли – одна из важнейших ее конструктивных частей. Она служит основой для монтажа кровельного покрытия. Наш онлайн-калькулятор поможет выполнить быстрый и точный расчет обрешетки на крышу. Для вычисления потребуется ввести ширину обрешеточных досок и расстояние между ними. Учитывая другие введенные параметры, система автоматически выдаст нужное число рядов и досок.

Площадь поверхности

Расчет площади двухскатной крыши – важный этап проектирования дома. Он необходим для определения расхода материала кровельного покрытия. Допущенная ошибка может привести к закупке избыточного объема материала и перерасходу средств на закупку. С другой стороны, при неправильном расчете площади поверхности кровли возможна закупка недостаточного количества материала для настила покрытия. Это приводит к простоям в строительстве. Кроме этого, докупленный материал может быть уже из другой партии и будет отличаться по цвету.

Онлайн-калькулятор на нашем сайте поможет быстро и легко провести вычисление площади с получением точного результата. Введите исходные параметры в форму на сайте и быстро получите итоговое значение квадратуры поверхности. Это поможет легко определить необходимый объем закупки металлочерепицы, гибкой черепицы, профилированного листа или другого кровельного материала.

Крыша с разными углами наклона. Монтаж строп крыши с двумя разными скатами

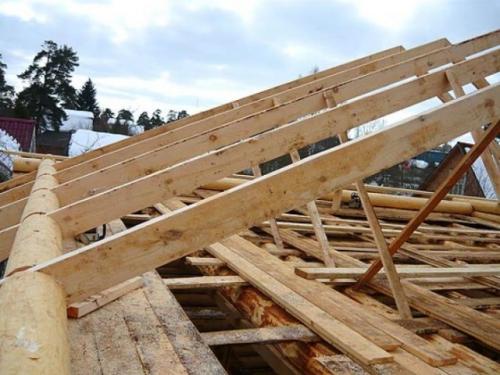

Возведение стропильной системы

Система строп – это базовая основа, на которой будет держаться вся конструкция. Приступая к выполнению проекта двухскатной крыши с разными скатами, необходимо разобраться, чем же все-таки отличается симметричная стропильная система от той, что Вы будете сооружать при постройке крыши, где скаты имеют не одинаковые параметры.

В основе симметрии скатов треугольники с равными сторонами, этим обуславливается равнозначность противолежащих скатов по всем геометрическим параметрам и уклонам углов.

Что же касается проектирования крыши с учетом разных параметров скатов, проектирование каждой стороны необходимо продумывать по отдельности. Соответственно и треугольник будет иметь не равные бедренные стороны.

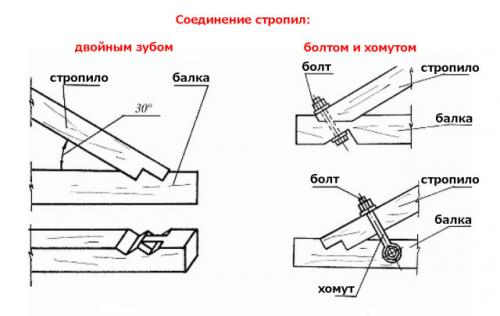

Схема соединения стропил

Это займет немного больше времени при разработке проекта и его воплощении в жизнь. Но зато такая конструкция более привлекательна и необычайна, со стороны смотрится гораздо эффектнее.

Стропильные системы могут иметь наклонный характер и висячий. Крайние опоры зданий, как правило, имеют стропила висячего вида, потому как ноги этих стропил предназначены для функций изгиба и сжатия.

Такое конструктивное решение имеет распирающее действие, которое распространяется в горизонтальном направлении, передаваясь на стены. Для его снижения рекомендуется использовать деревянную или металлическую стяжку, ее располагают в самом низу стропильного основания.

Балка же будет служить перекрытием. Этот вариант хорош для крыш с мансардами. Для того, чтобы сделать крепление стропил более мощным и повысить его прочность, необходимо устроить стяжку достаточно высоко.

Использование стропильной системы наслонного характера выгодно при кровле сооружений со средней несущей стеной либо же при наличии промежуточных столбчатых опор.

Края стропил переносят свой вес, упираясь, на стены сооружения. Частично, они умеют упор на внутренних стенах и опорах, следовательно, возможно использование их элементов в качестве балок изгиба. Такая крыша в итоге имеет более облегченную конструкцию.

Возведение конструкции происходит чередованием висячих и наслонных стропиловых ферм, располагающихся сверху нескольких пролетов:

Стропила висячего характера лучше всего устанавливать там, где отсутствуют промежуточные опоры. Если присутствуют стропила наслонного характера, установка возможно только при межопорном расстоянии, не превышающем 6, 5 метров.
Для увеличения ширины стропил добавляется дополнительная опора. Ее необходимо перекрыть стропилами наслонного характера, размер которых не превышает отметку в 12 метров, а при двух опорах – 15 метров.
Сооружения, выполненные с использованием бруса как материала, стропилы имеют упор на венцах сверху. Добиться большей прочности креплений можно при помощи закрепления ног стропил нигелями, болтами или скобами.

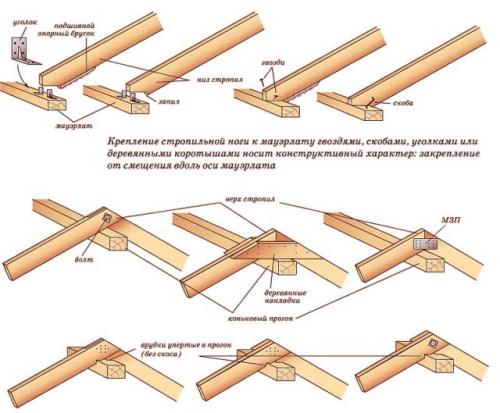

Вариации крепления стропильной ноги к мауэрлату

Для того, чтобы собрать все составляющие части, применяются болты, зуб и металлические накладки. В качестве защиты от пагубного воздействия климатических особенностей погоды, рекомендовано использование карнизного свеса, длиной не менее 5,5 см, который применяется как верхняя обвязка.

Сложная крыша. Сложные крыши

Существуют крыши так называемой сложной формы – со шпилем, купольные, конические и прочие. Обычно шпили венчают башенки домов или куполообразные крыши. Практическое значение такие кровли имеют, скорее, при возведении храмов или других монументальных сооружений.

Купольные крыши чаще всего используются при строительстве домов с круглым основанием, например, цирка или манежа. В частном домостроении для украшения купольных крыш используют башенки.

Все эти формы были особенно модны во времена малиновых пиджаков, когда практически каждый новый хозяин дома хотел иметь как минимум замок, хотя бы снаружи. Сейчас такие формы крыш в частном домостроении встречаются довольно редко.

К сложным крышам относятся гибриды всех вышеперечисленных форм.

Мы разобрали практически все виды форм крыши. Какая из них подойдет лучше всего – решать хозяину дома. Важный критерий – стоимость: чем сложнее форма крыши, тем дороже она будет стоить. Следует учитывать и силу ветров в месте строительства дома, а также снежный покров: чем он больше, тем угол наклона крыши должен быть круче.
