Крыша с разными скатами. Разная длина, разный угол наклона
- Для чего так делают?
- Какие могут быть проблемы?
Двускатная крыша со смещенным коньком. Виды двускатных конструкций с разными скатами и фото
Крыша с разными углами наклона. Достоинства и недостатки разноскатных крыш
Двускатная крыша с выносом. Разновидности
Двускатная крыша с разными скатами расчет.
Асимметричная крыша двускатная крыша с разными скатами. Двухскатная крыша с разными скатами: непростая и оригинальная

Крыша с разными скатами. Разная длина, разный угол наклона

Скат крыши с разной длиной и с разным углом наклона

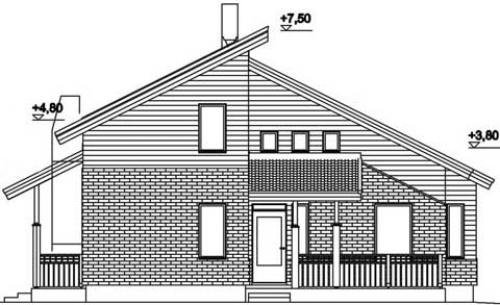

В этом случае конек сдвинут относительно центральной оси симметрии дома. Скаты могут заканчиваться как на одном уровне, так и на разных (см. илл.).

Для чего так делают?

Во-первых, для того, чтобы сделать облик дома более динамичным.
Во-вторых, чтобы сделать здание более энергоэффективным. В умеренных широтах можно сориентировать здание так, чтобы в дневные часы солнце освещало пологий скат, и предусмотреть на этом скате мансардные окна. Большую часть суток внутренние помещения будут освещаться и согреваться естественным образом. В более солнечных и жарких регионах можно поступить наоборот (как на иллюстрации).
В-третьих, чтобы нейтрализовать климатические особенности региона. Если в ваших краях по полгода дуют сильнейшие ветра с моря, то лучше повернуть дом пологим скатом «под ветер», чтобы уберечь крышу.

Распределение тепла в доме с разноскатной крышей

Какие могут быть проблемы?

Сдвиг конька относительно оси симметрии дома приводит к неравномерному распределению нагрузки на стены. Такой проект должен обязательно просчитывать профессионал. Особенно важен правильный расчет нагрузок для деревянных домов, их стены дают сильную усадку в первый год, и неграмотно спроектированную крышу может сильно перекосить.

Снег зимой будет задерживаться на пологом скате кровли, в то время как на крутом его не будет вовсе. При этом нагрузки на разные скаты могут различаться в 4-5 раз. Для того, чтобы крыша не деформировалась, стропила под пологим скатом должны быть толще и массивнее, чем под более крутым.

В домах с асимметричным расположением конька стоит обратить внимание на качество исполнения мауэрлата, ведь именно этот элемент передает всю нагрузку от крыши к стенам.

Двускатная крыша со смещенным коньком. Виды двускатных конструкций с разными скатами и фото

Дизайнеры разных стран не устают предлагать новые необычные проекты асимметричных крыш. Некоторые из них поражают воображение неожиданным решением верхней части дома. Однако нужно учитывать практичность таких конструкций.

Анализируя предложения о возведении асимметричных двускатных крыш на строительном рынке России, можно сгруппировать их виды по следующим признакам:

Разный угол наклона при равной длине скатов. Один из скатов находится под большим углом наклона (около 50⁰⁾тогда, как вторая половина кровли остаётся пологой (около 20⁰). Окончание низкой части крыши чаще всего выносят за пределы дома, делая навес для террасы или крышу для гаража. Такая схема не вызывает особых сложностей и не требует усиления стропильной системы.
Разная длина скатов при одинаковом угле наклона. В принципе это стандартная двускатная крыша за исключением того, что один из скатов делают длинней. Увеличенным скатом накрывают все пристройки – это могут быть гаражи, мастерские и другие подсобные помещения. Также удлинённую часть кровли используют для покрытия расширенной части основного здания.
Скаты разной формы и длины. Применение скатов разной длины и формы востребовано оптимизацией нагрузок, испытываемых стропильным каркасом. Это достигается независимым расположением скатов. Они представляют собой два отдельных фрагмента кровли, разделённых фронтальным простенком. Получается, что дом имеет две крыши.
Двускатная кровля со смещением по центру конька. Если в обычной двускатной крыше коньковый прогон проецируется ровно посередине пролёта между несущими наружными стенами, то смещение оси конька в сторону одного из скатов кровли вызывает изменения величины углов наклона скатов.
Этим добиваются получения максимального объёма полезного пространства мансарды с одной стороны от конька за счёт уменьшения объёма с другой стороны. В результате застройщик может варьировать жилыми зонами мансарды. Например, в одной части можно устроить тренажёрный зал, а в другой спальню.

Крыша с разными углами наклона. Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.

Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Двускатная крыша с выносом. Разновидности

Важно понимать, что двускатная крыша не есть нечто единое и монолитное, на деле под этим названием скрывается целый ряд подвидов.

Традиционное симметричное исполнение (основа – равнобедренный треугольник, наклон ровно 45 градусов). Отлично переносит давление снега и дождевых потоков, но не может использоваться для мансарды.

Ломаный тип повышает эффективность использования чердачного пространства. Сверху скаты относительно пологие, а внизу они резко наклонены. Неизбежным последствием такого выбора является усложнение стропильной системы.

Крыша без симметрии (такая «двухскатка» дает возможность сделать лишь ограниченную по площади мансарду). Основной мотив при выборе – крайне необычный внешний вид.

Асимметричная разноуровневая (с разными скатами) кровля – в ней конек отодвинут в сторону от центра. Крыша может послужить навесом для веранды или даже расположенной около дома террасы.

Большинство практически используемых конструкций имеет углы наклона не менее 11 и не более 45 градусов, потому что именно они оказываются самыми практичными. В сухом и теплом климате можно делать максимально плоскую крышу.

Если же частота выпадения осадков и их интенсивность очень велики, тогда придется сооружать более крутую кровлю. Но опять же есть свое слабое место у нее – повышенная восприимчивость к давлению ветра.

Оборудование разных скатов не только увеличивает площадь чердака или мансарды, но и позволяет сделать их стены максимально прямыми.

Асимметрия, если она продумана как следует и воплощена технически грамотно, способна стать привлекательным оформительским решением. Давно замечено также, что разность в параметрах скатов повышает снеговую и ветровую устойчивость дома. На стены, стропила и фундамент оказывается несколько меньшее, чем обычно, давление. И на несимметричных крышах еще гораздо эффективнее работают солнечные батареи. Минус только один – проектирование и работу придется доверить профессионалам.

Многие двускатные крыши оснащаются слуховыми окнами, которые повышают притягательность конструкции. Образ дома в целом становится бодрее, здание приобретает неповторимые черты. В двускатной кровле часто ставятся окна в форме четырехугольника, хотя количество форм просто не поддается учету. Слуховые окна призваны заменить двери для выхода на крышу при ремонтных, отделочных и аварийных работах, при ЧП.

Двускатная крыша с коротким и длинным скатами требует максимально тщательно измерять все параметры и просчитывать необходимые свойства системы. Необходимую точность способен обеспечить гидравлический уровень.

Крыша с тремя фронтонами оборудуется главным образом на домах, выполненных в форме квадрата или прямоугольника. При оборудовании мансарды на ней размещается обособленная кровля, причем можно выбрать какой угодно вид, включая ломаный. К сведению: наличие трех фронтонов позволяет обеспечить усиленное освещение мансардного этажа.

Достаточно многие крыши делаются с выступом – этот элемент помогает организовать козырьки, навесы и карнизы. Крыша с ендовой оборудуется в тех случаях, когда нужно обеспечить присоединение друг к другу скатов, образующих отрицательный угол.

Такие кровли могут быть выполнены:

в форме креста;

в форме буквы Т;

в форме буквы Г.

Двускатная крыша с разными скатами расчет.

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто

сделать своими руками .

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет

. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь .

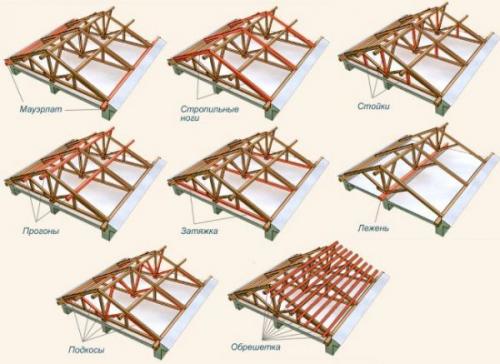

В стропильной системе мансарды имеются следующие элементы:

Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
Конек. Это обозначения места схождения стропил в верхней части.
Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
Схватка. Брусок, расположенный вертикально между опорами.

Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

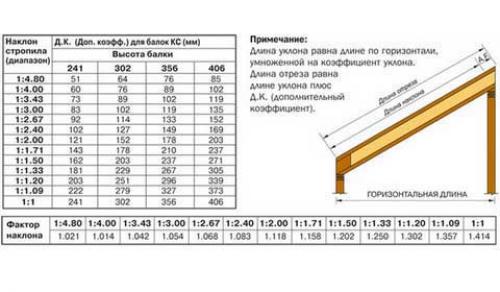

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только

ВАЖНО!

Калькулятор производит расчет кровли двухскатной крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Расчет односкатной крыши ,
Расчет двускатной крыши ,
Расчет вальмовой крыши ,
Расчет мансардной крыши .
Обозначения полей в калькуляторе
Укажите кровельный материал:
кг/м²

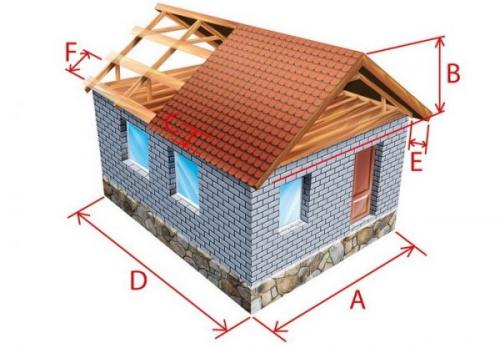

Введите параметры крыши (фото выше):
Ширина основания A (см)
Длина основания D (см)
Высота подъема B (см)
Длина боковых свесов С (см)
Длина переднего и заднего свеса E (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки
F (см)

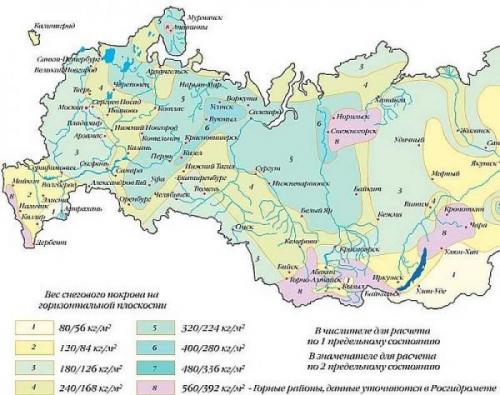

Расчёт снеговой нагрузки (на фото ниже):
Выберите ваш регион
Расчёт ветровой нагрузки:
Регион
Высота до конька здания
Тип местности
Рассчитать
Результаты расчетов
Крыша:
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Площадь поверхности крыши: 0 м².
Примерный вес кровельного материала: 0 кг.
Стропила:
Нагрузка на стропильную систему: 0 кг/м².
Длина стропил: 0 см.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0 рядов.

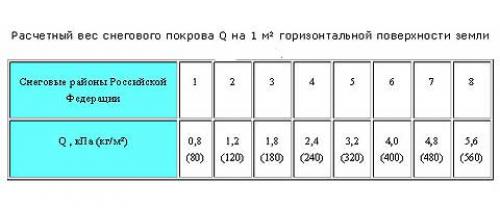

Регион снеговой нагрузки
Описание полей калькулятора
Рекомендации
Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.
Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.
Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:
1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет , свес и любого рода сооружения, которые добавляют объем.
3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Асимметричная крыша двускатная крыша с разными скатами. Двухскатная крыша с разными скатами: непростая и оригинальная

Последние десятилетия пятый фасад дома стал привлекать к себе больше внимания, поскольку именно форма крыши выделяет дом из общей массы своих собратьев, придает ему оригинальность. Она способна существенно увеличить площадь дома, предназначенную для жилья, его удобство и функциональность.

Классическая двухскатная крыша – это самое простое конструктивное решение из многоскатных конструкций. Скаты формируют две наклонные плоскости и фронтоны с противоположных сторон. Поскольку совсем необязательно, чтобы их уклоны были равнозначными, значит и длины могут быть различными. Кстати, двухскатная крыша с разными скатами в последнее время стала завоевывать большую популярность.

Два ската, как правило, пересекаются в коньке, который параллелен более длинной стороне здания. Такая простая конструкция позволяет получить дом, имеющий традиционную форму. По сравнению с другими видами крыш , она прекрасно справляется со своими защитными функциями: дождевой воде не препятствуют заломы скатов, нет также у нее ендов – вогнутых углов, которые образуются в местах пересечения разных по высоте сторон, в них обычно собирается снег. Форма торцевых стен дома с щипцовой крышей в верхней части – треугольник, величина угла при вершине которого зависит от наклона скатов.

Основные виды двухскатных крыш: от стандартной до разноуровневой

Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
Асимметричная — имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Конечно, это не единственные виды строений. Они могут быть также разноуровневыми. Скаты у подобных строений заканчиваются на различной высоте, а не сходятся у конька. За счет этого формируется конструкция необычной ломаной формы. Конечно, она под силу только мастеру, да и обходится дороже, но это тот случай, когда результат оправдывает средства.

Уклон ската – один из важных параметров

Угол наклона двухскатной крыши может меняться в довольно значительном диапазоне – 11°– 45° и больше. Он зависит от кровельного материала, климатических условий и архитектурных решений. Чем климат теплее и суше, тем крыша может быть более пологой. Чем она круче, тем меньше на ней скапливается снега, а, значит, снеговая нагрузка будет меньше.

При угле наклона в 45° вес снежного покрова вообще можно не учитывать.

План кровли нужно составлять также с учетом ветровой нагрузки. С увеличением уклона давление ветра резко увеличивается, что вынуждает усиливать стропила и обрешетку.

При изменении угла наклона стропил от с 11° до 45° давление ветра увеличивается в 5 раз. Поэтому в регионах с постоянными сильными ветрами рекомендуется делать крышу более пологой.

В случае нестандартного варианта можно также учесть, что двухскатная с разными по высоте сторонами позволяет получить крышу для веранды или оформить над террасой навес .

Угол наклона определяет также выбор материала для кровли. Например, для черепицы — с наибольшей крутизной.

Стропила и вид

Основополагающим элементом стропильной системы являются стропила, которые по форме ската подразделяют на:

Симметричные стропила. Стропильные фермы в этом случае обычно представляют собой равнобедренные треугольники, поэтому противоположные скаты крыши одинаковы по своим геометрическим размерам и углу наклона. Такая конструкция проста в сборке и способна выдерживать высокие нагрузки.

Несимметричные стропила. В этом случае получается двухскатная неравнозначная крыша, стороны которой отличаются как по уклону, так и по размерам. Такие конструкции отличаются необычным и красивым внешним видом.

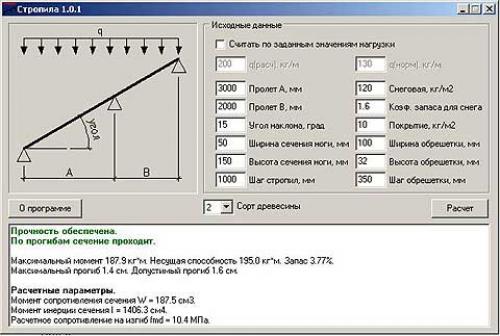

Расчет кровли

Какого бы вида двухскатная крыша ни была, она должна быть прочной и надежной. Поэтому еще на стадии составления проекта должен быть произведен расчет нагрузок на кровлю. В него включают:

определение оптимального шага стропильных систем ,
выбор конструкции и сечения обрешетки.

Несущая способность стропильной конструкции при подсчетах ее шага приравнивается к ожидаемым нагрузкам. Она зависит от материала, использованного при изготовлении стропильной конструкции, а также сечения стропил. При расчете нагрузок всей системы принимается во внимание вес обрешетки и материала для покрытия кровли. В вычисления следует включить также вес материалов для тепло-, паро- и гидроизоляции. Вес определяют на один кв.м поверхности. Все полученные данные используют с запасом прочности – на 10%.

Особое внимание необходимо уделять снеговым и ветровым нагрузкам, характерным для данного региона. Для их расчета используют специальные готовые таблицы и карты, которые были составлены для разных регионов страны. Прописанные в них показатели дождевой и снеговой нагрузки необходимо соотнести с готовящимся проектом.
