Двускатная крыша стропильная система под профнастил. Двухскатная крыша из профнастила: специфика строительства + пошаговый обзор технологии

03.01.2020 в 23:42

Двускатная крыша стропильная система под профнастил. Двухскатная крыша из профнастила: специфика строительства + пошаговый обзор технологии

Современные частные дома могут иметь крыши различной формы. Но наиболее популярной остается самая простая разновидность кровли – двускатная, состоящая из двух соединенных сверху скатов. Конструкция надежная, экономичная, да и внешний вид ее никогда не выйдет из моды, как классика архитектуры. А покрыть такую крышу можно любым материалом, без ограничений.

И довольно часто домовладельцы, решив следовать принципам надежности и экономичности, выбирают для этого профнастил. Этот выбор идеален по соотношению цена-качество: если дом будет завершать двускатная крыша, профнастил прослужит на ней не менее 30 лет, несмотря на небольшую стоимость (по сравнению с другими современными покрытиями).

Успех симбиоза двускатной кровли с профнастилом обусловлен также возможностью соорудить ее своими руками, не прибегая к услугам профессионалов. Конечно, при этом нужно досконально изучить все особенности конструкции, а также последовательность монтажа ее элементов.

На что похожа двускатная крыша? Пожалуй, на элемент карточного домика, который собран из двух плоскостей, сверху опирающихся друг на друга, а снизу – на основную опору. В контексте крыши плоскости «домика» являются скатами. Как правило, их размеры одинаковы, как и угол наклона к наружным стенам здания. В этом случае конек визуально делит перекрытие дома пополам.

Существует и другое дизайнерское решение – несимметричная двускатная кровля. Со стороны фронтона такая кровля уже не представляет собой равнобедренный треугольник – углы наклона скатов разные. А линия конька смещена к одной наружной стене.Двускатная крыша стропильная система под профнастил. Двухскатная крыша из профнастила: специфика строительства + пошаговый обзор технологии

Шаг стропил под профнастил. Стропила под металлочерепицу

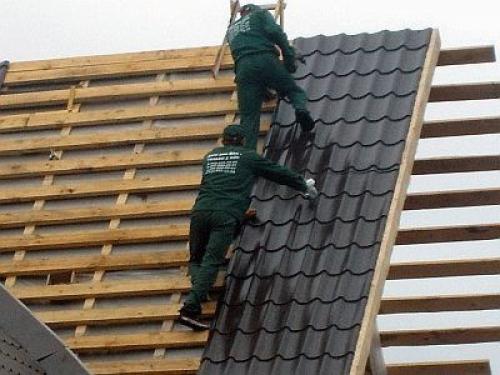

Металлочерепицу активно используют в качестве практичного и эстетичного кровельного материала при обустройстве односкатной, щипцовой, вальмовой или сложной крыши. Каркас под металлочерепицу возводится по стандартным принципам. Чтобы рассчитать, на каком расстоянии лучше ставить стропилины, необходимо учесть нагрузки и угол наклона кровли. Металлочерепицу характеризует относительно небольшой вес, благодаря чему она может послужить заменой старому кровельному покрытию из шифера или керамической черепицы. При этом стропила не потребуется усиливать или менять шаг их установки.

Двускатная крыша стропильная система под профнастил. Двухскатная крыша из профнастила: специфика строительства + пошаговый обзор технологии 01

Стандартный шаг стропил под металлочерепицу составляет 600-900 мм. Сечение элементов может составлять 50-150 мм – этого достаточно, чтобы создать надежный каркас под металлочерепицу. Но если предполагается использование утеплителя, слой которого в районах с низкими зимними температурами должен составлять 200 мм, для стропил под металлочерепицу рекомендуется использовать брус 200х50, чтобы не монтировать дополнительную систему, удерживающую утеплитель. Промежуток между стропилами под металлочерепицу лучше подогнать под ширину листового или рулонного теплоизолятора .

Профнастил: стропила и обрешетка

Профнастил относится к легким и удобным в применении кровельным материалам. Оцинкованный или покрытый декоративно-защитным слоем профнастил может использоваться как для монтажа односкатной кровли подсобного помещения или гаража, так и для двухскатной крыши жилого дома. Как рассчитать расстояние, необходимое для установки стропил под профнастил?

Двускатная крыша стропильная система под профнастил. Двухскатная крыша из профнастила: специфика строительства + пошаговый обзор технологии 02

Чтобы обеспечить необходимую жесткость конструкции, стропила под профнастил достаточно ставить с шагом 600-900 мм. При этом необходимо обратить внимание на угол наклона крыши. Расчет показывает, что при высоких внешних нагрузках профнастил лучше укладывать на систему с минимальным шагом . Но если расстояние между стропилами под профнастил близко к максимальному, а угол уклона крыши небольшой, то конструкция усиливается за счет использования более частой обрешетки. В этом случае шаг обрешетки под профнастил должен быть около 50 мм, ширина элементов – не менее 100 мм.

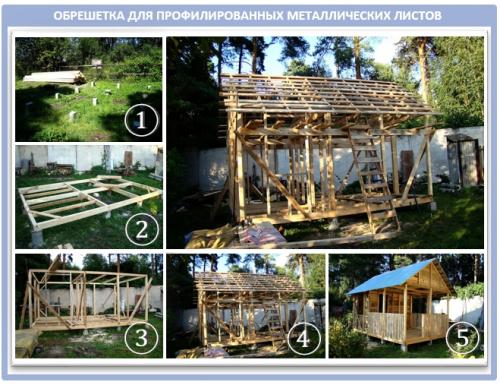

Как сделать двухскатную крышу под профнастил. Мастер-класс: как изготовить и установить обрешетку

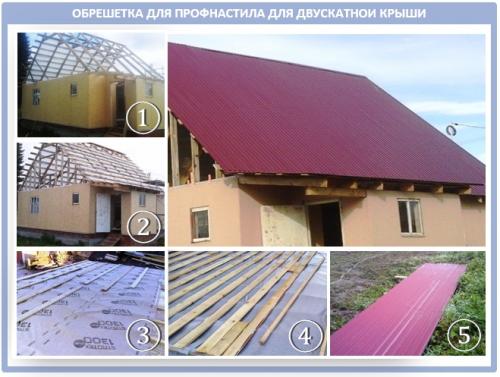

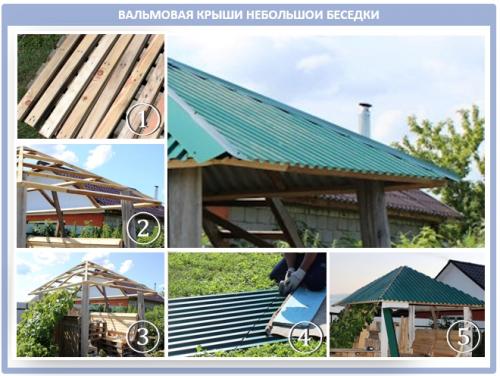

Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро- гидроизоляцию, и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:Как сделать двухскатную крышу под профнастил. Мастер-класс: как изготовить и установить обрешетку

Для мастерской или небольшой бани обрешетку уже необходимо делать уже по всем правилам:Как сделать двухскатную крышу под профнастил. Мастер-класс: как изготовить и установить обрешетку

Если же речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.

Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны и нелишние жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.

Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости. Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, и желательно их не перепутать.

Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.

Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которая отмечена пунктиром на рулоне:

Как сделать двухскатную крышу под профнастил. Мастер-класс: как изготовить и установить обрешетку

Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.

Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.

А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему (подробно уже останавливаться на этом не будем).

Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.

Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или даже дюбелей в некоторых случаях. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.

Если обрешетка у вас из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.

Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.

В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и точно выше, чем остальные элементы деревянной обрешетки.

Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:

Для чего столько забот, спросите вы? Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общем качестве монтажа.

Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы потом между ними можно было уложить утеплитель на его толщину, тогда к стропилам вам нужно будет приделать дополнительный каркас.

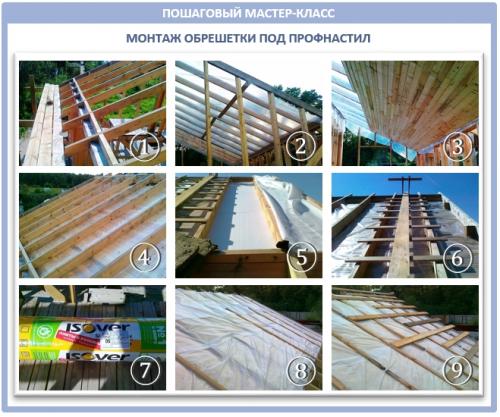

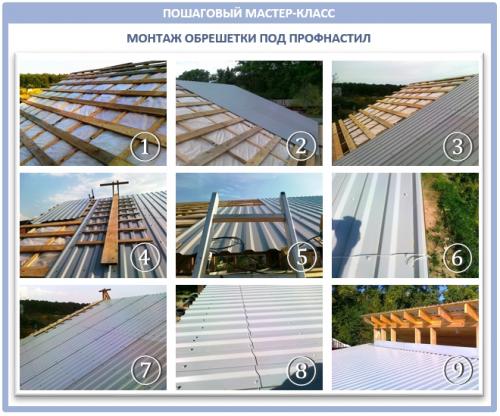

В жизни все это выглядит так:

Как сделать двухскатную крышу под профнастил. Мастер-класс: как изготовить и установить обрешеткуКак сделать двухскатную крышу под профнастил. Мастер-класс: как изготовить и установить обрешетку

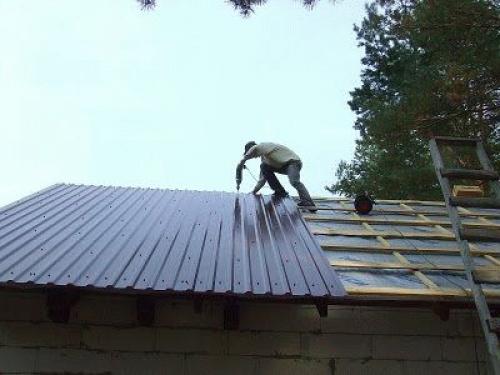

Как вы видите, при должном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!

Безраспорная стропильная система. Наслонные стропила: обзор конструктивных схем + план монтажа

Наслонная стропильная система – конструкция, применяемая при сооружении крыш зданий с промежуточными несущими стенами, опорными столбами или колоннами. Опирается она не только на стены снаружи, но и на внутреннюю центральную опору ( в некоторых случаях – на две).

Если говорить про использование, то наслонные стропила – самые распространенные для жилых частных домов, которые, как правило, имеют внутренние стены-перегородки.

Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену.

Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры). Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена.

Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов.

Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м.

Стропильная система двускатной крыши. Стропильная система двухскатной крыши своими руками: обзор конструкций висячего и наслонного типа

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Возведение стропильной системы. Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий проце нт см олистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Двускатная крыша стропильная система под профнастил. Двухскатная крыша из профнастила: специфика строительства + пошаговый обзор технологии 08

Для стропильной системы оптимальным выбором является качественная древесина хвойных пород

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

  • Древесина для монтажа системы стропил должна быть вылежанной , что исключит риск ее деформации в конструкции.
  • Влажность древесины должна составлять не более 2 — 2,5%.
  • Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
  • При возведении наслонной системы подойдет и второй сорт материала.
  • Для подпорных элементов — стоек и подкосов, можно использовать и третий со рт др евесины, однако, стараясь выбирать при этом сырье , на котором минимальное количество сучков.
  • Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1  кв .м . крыши в 180÷200 кг.
  • Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
  • Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.
