Как сделать дренаж дома. Общие сведения о дренажной системе дома

Как сделать дренаж дома. Общие сведения о дренажной системе дома

 Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

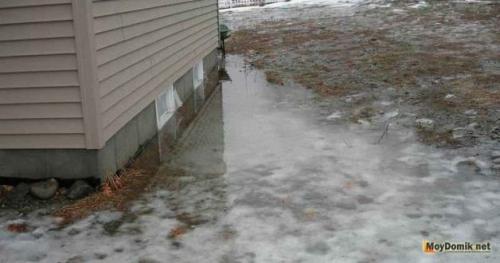

Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков. С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

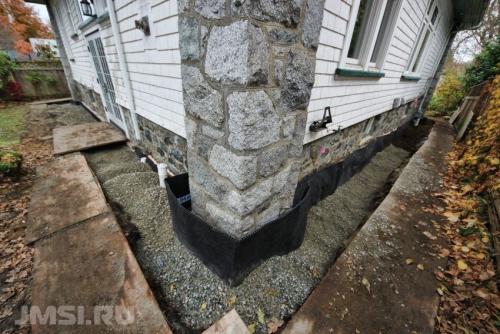

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

1. Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
2. Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
3. Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
4. Грунтовые воды расположены слишком близко к поверхности.

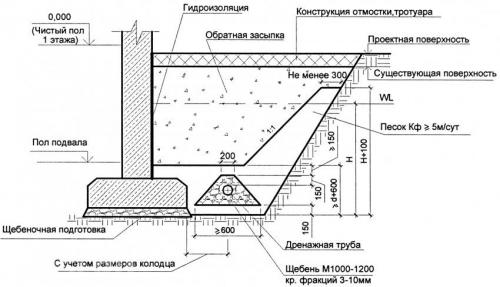

Проектирование дренажа фундамента жилого здания

Обратите внимание! Схемы дренажа вокруг дома должны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие.

Система дренажа вокруг дома. Дренаж вокруг дома

Дренаж вокруг дома необходим для защиты заглубленных частей здания – цокольного этажа, фундамента. Опасны подземным конструкциям подтопления от ливневых дождей и снеготаяния, а также и от высокой грунтовой воды, особенно если подземная вода агрессивна к бетону. Защитить дом дренажной системой – одна из первых и главных задач при новой стройке, а при работах вокруг уже построенного дома дренаж становится чрезвычайно сложным и затратным мероприятием. Переделка неудачного дренажа или его устройство в условиях обустроенного ландшафта - почти катастрофа. Тогда как своевременный, грамотный дренаж вокруг дома отведет лишнюю влагу от фундамента, и тем самым увеличит время службы и конструкций, и постройки в целом.

Дренаж вокруг дома своими руками

Собственными силами возможно устройство дренирования по пристенному и кольцевому (траншейному) типу. Второй тип дренажа успешен на глине и суглинке, и конечно, если дом не имеет подвала, техподполья, теплого цокольного этажа и так далее. Например – дом на сваях, ведь его тоже нужно защищать от агрессивных подземных вод. Траншейный, или кольцевой дренаж состоит из дрен, направленных в водопропускающие слои. Хорошей фильтрацией обладает щебень, а правильные уклоны дрен формируют, укладывая их на стабильное (тщательно утрамбованное) основание. Все соединения и повороты дренажных труб – на специальных соединительных элементах, особое внимание уделяют гидроизоляции труб и соединений. Вокруг дома организуют глиняный водоупор для защиты. При этом траншейное кольцо отстоит от фундаментных конструкций примерно на 1,2 - 3,0 м. Данный вид дренажа – защита дома от подтопления и быстрый сброс паводковой воды при снижении ее уровня. Кроме того, при обустройстве траншейного дренажного кольца почти всегда происходит понижение уровня грунтовой воды: новый УГВ значительно ниже, и проходит под фундаментом, что и является целью дренирования. Важный плюс – траншею кольцевого дренажа можно использовать для одновременной прокладки ливневой канализации, при условии проекта и расчета.

Дренаж участка без труб. Дренаж щебнем без труб

Владельцам приусадебных участков, расположенных на земле с повышенным уровнем влажности, а также всем хозяевам садовых участков в осенний и весенний период, приходится сталкиваться с проблемой устройства качественной дренажной системы. Повышенный уровень влажности земли приводит к таким неприятным последствиям, как заболевания различных насаждений на садовом участке, подмывание грунтовыми водами фундамента дома и хозяйственных построек, а также затопление подвала. Одним из видов дренажных систем является дренаж без труб, об устройстве которого можно узнать ниже.

Виды дренажных систем

Существует два типа дренажной системы:

• Открытый
• Закрытый

Первый тип используется для вывода поверхностных вод, которые образуются после таяния снега или прохождения дождей. Обычно открытый дренаж выглядит так: по всему участку выкапываются канавки глубиной 0,7 м и шириной 0,5 м с определенным уклоном. Часто в углубления укладываются пластиковые или бетонные лотки, закрываемые сверху решеткой. На дно канав насыпается слой песка толщиной около 10 см, тщательно утрамбовывается.

Второй тип дренажа, закрытый – используется для отвода грунтовых вод. Ниже уровня промерзания почвы выкапываются канавы с уклоном, на дно которых укладываются трубы для отвода воды в водосточный колодец.

Кроме использования трубопроводов в закрытой системе дренажа, можно использовать засыпной материал с использованием битого камня или кирпича, засыпанного внутрь траншеи. Этот способ является бюджетным, но малоэффективным, поскольку быстро приводит к заиливанию канав. Альтернативным и эффективным способом создания системы водоотведения из почвы является дренаж щебнем без труб, или, так называемый, мягкий дренаж.

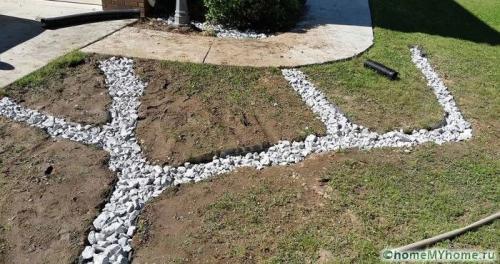

Дренаж на участке без труб

Выбор в пользу дренажа щебнем без труб часто обусловлен тем, что в почве содержится незначительный объем воды, для которого бы понадобилось обустройство объемной системы дренажа с трубами. Кроме того, причиной выбора дренажа без труб может оказаться слишком сложный рельеф участка или его планировка, большое количество насаждений, а также недостаточность финансов для обустройства сложного водоотвода. Система водоотвода с использованием щебня без труб менее дорогостоящая и простая в устройстве: необходимо лишь следить за правильным уклоном канавок без выравнивания различных труб.

В зависимости от типа почвы, срочности выполнения работ, финансовой возможности, сделать дренаж на участке можно двумя способами: с использованием геотекстильного материала или без него. В первом случае способ выполнения дренажа получится более дорогостоящим, а во втором – менее долговечным.

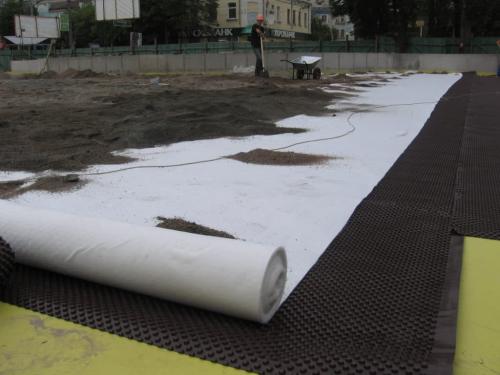

Разновидностей геотекстильного материала, как и его производителей, сегодня на рынке очень много. Оптимальным вариантом для обустройства дренажной системы станет геотекстиль из полипропилена. Он хорошо противостоит различным влияниям внешней среды, а также характеризуется отличными фильтрующими качествами. Для эффективной работы по водоотводу понадобится геотекстильное полотно плотностью 60-110 г/м2. Геотекстиль выступает фильтрующим материалом, в то время как необходимо использовать также гидроизолирующий. Таким материалом является тектон. Геотекстильное полотно не позволяет длительное время дренирующим материалам засоряться, а траншеям заиливаться. С помощью тектона вода не скапливается в почве, а выводится за пределы участка в водосток. Конечно, можно заменить тектон на более бюджетные материалы, такие как полиэтиленовая пленка, рубероид, прочие битумные материалы на основе картона, но они не гарантируют долговечной службы дренажной системы.

В качестве дренирующих материалов выбирается песок и щебень. К песку каких-либо особенных требований не предъявляется, а щебень нужно выбирать не известняковый, потому что спустя какое-то время он будет вызывать засоление почвы. Фракция щебня может составлять от 20 до 60 мм. Перед засыпкой траншей засыпной материал необходимо будет промыть.

Глубинный дренаж вокруг дома. Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

• Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
• Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
• Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
• Грунтовые воды расположены слишком близко к поверхности.

Как сделать водоотвод вокруг дома. Дренажная система вокруг дома: устройство дренажа для осушения почвы по периметру

Если участок находится в зоне частого скопления влаги, то в обязательном порядке делается дренажная система вокруг дома. Устройство дренажа позволит осушить грунт по периметру. Постоянное воздействие воды на несущие конструкции приводит к и быстрому разрушению, так как скорость размножения микроорганизмов и грибков резко возрастает.

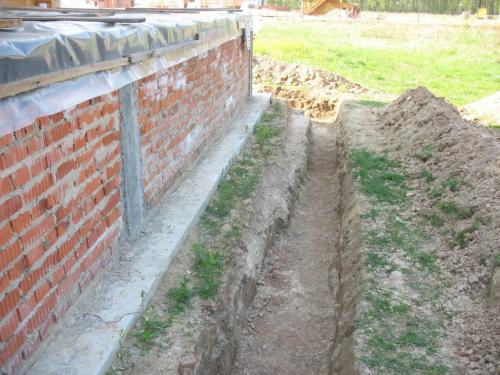

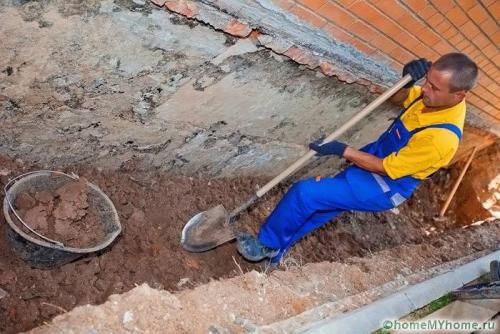

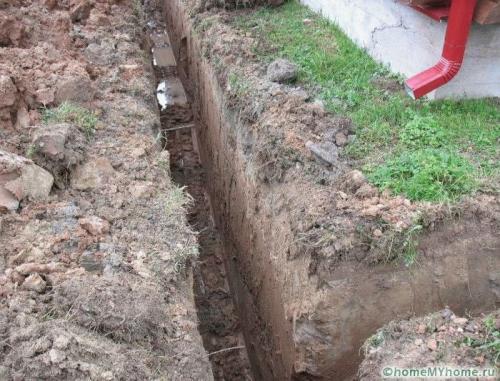

Подготовка траншеи для укладки трубопроводов

Дренажная система вокруг дома: устройство дренажа в двух вариантах исполнения

Каналы для отвода воды могут прокладываться двумя основными способами. При открытом варианте расположения нарушаются эстетические характеристики окружающего ландшафта. Поэтому в большинстве случаев прибегают к устройству глубинных систем, когда перфорированные трубопроводы зарываются в землю.

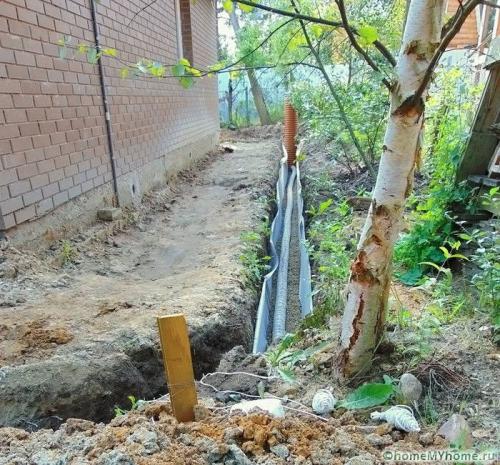

Трубопроводы предполагается прокладывать рядом с фундаментом

Дренаж на дачном участке. Самый простой способ отведения ливневых и талых вод, виды и нюансы монтажа в специальной публикации нашего онлайн-журнала.

Преимущества открытых сетей

Достоинства систем с открытыми каналами для осушения грунта следующие:

• отвод является поверхностным, поэтому не требует проведения трудоемких работ;
• при устройстве каналов не нужны дополнительные элементы, что позволяет избежать лишних расходов;
• система эффективна при использовании на глинистых почвах.

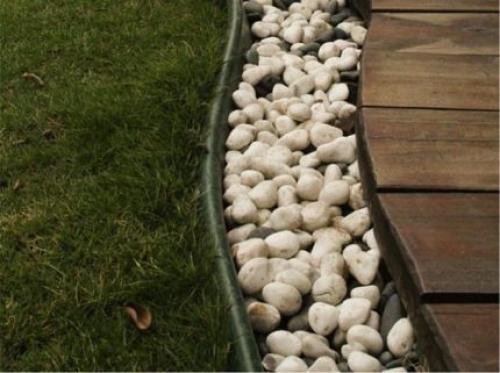

Задекорированный камнями дренаж открытого типа

Достоинства глубинных сетей

Основной плюс закрытых сетей заключается в скрытой укладке элементов, то есть через какое-то время после завершения работ не остается никаких следов. Можно заниматься дизайном ландшафта без ограничений. Однако подобные системы плохо эффективны при наличии глинистого грунта, расположенного рядом с поверхностью.

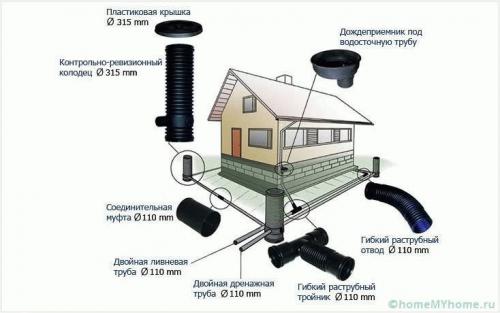

Представлена классическая схема укладки трубопроводов

Возведение кольцевого дренажа вокруг дома своими руками: как сделать надежную систему

Когда устраивается дренажная система вокруг дома своими руками, от строения отступается несколько метров. Одновременно с ней могут вкапываться трубопроводы закрытой ливневой канализации, обеспечивающей отвод осадков с поверхности кровельного покрытия и дорожек.

Демонстрируется возведение кольцевой системы

Устройство глубинного дренажа вокруг дома своими руками

Процесс возведения закрытой сети отвода влаги является очень трудоемким, так как предполагает укладку трубопроводов в землю с последующим закапыванием. Для работ необходимо приобрести подходящие трубы с перфорацией и геотекстиль, позволяющий защитить поверхность элементов от заиливания.

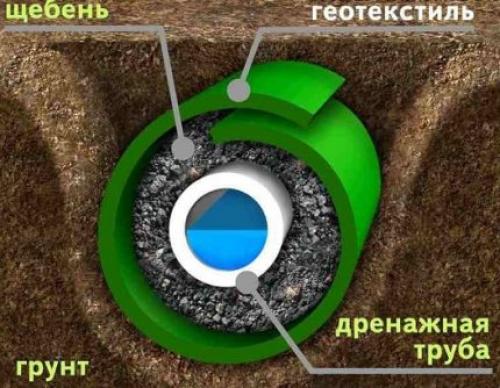

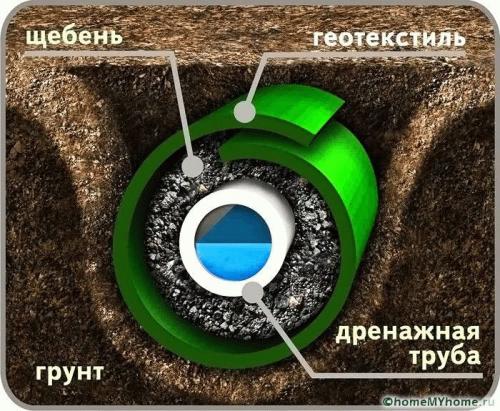

Щебень должен находиться между трубой и геотканью

• Определяется место для сливного колодца и расположение трубопроводов. Яму для стоков лучше вырыть в наиболее низкой части участка, чтобы сильно не углубляться в землю.
• Осуществляется рытье траншей с уклоном 2 см в сторону колодца. Их дно засыпается песчаным слоем 10-15 см. Все неровности, допущенные при земляных работах, скрываются.
• Поверх песка расстилается полотно геоткани. Его края должны выступать из траншеи, чтобы получилось сделать напуск. Раскрой материала производится острым ножом.
• На геотекстиль насыпается слой щебня толщиной не менее 15 см. Он позволит расположить трубы на некотором расстоянии от полотна, обеспечив тем самым защиту от попадания грязи в перфорацию.
• Трубы укладываются на насыпь из щебня и соединяются друг с другом. Если имеются повороты из развязки, то в этих местах обязательно делаются ревизионные колодцы.
• Уложенные трубопроводы засыпаются щебнем, пока толщина слоя над элементами не составит минимум 15 см. Это необходимо для защиты от заиливания боковых и верхних отверстий в трубах.
• Края геоткани перекрываются с небольшим напуском. Остальная часть траншеи засыпается обычным грунтом.

Источник: https://mebel-doma23.ru/stati/drenazhnaya-sistema-vokrug-doma-svoimi-rukami-drenazhnaya-sistema-vokrug-doma-ustroystvo

Отмостка и дренаж вокруг дома. Типичные разновидности дренажа

Существует несколько основных систем дренажа, с помощью которых можно собрать и отвести ненужную влагу от дома и от участка. При правильном проектировании и монтаже каждая из них демонстрирует достаточно высокую эффективность, но вот затраты времени, сил и средств зависят от сложности конструкции, которая может быть:

• открытой;
• засыпные;
• закрытой.

Открытые дренажные системы представляют собой канавы глубиной около 50-70 см и шириной порядка полуметра. Вырыты такие канавы вокруг дома не проблема, но вот ландшафт от этого заметно пострадает. Да и прыгать все время через углубления, окружающие дом, не слишком удобно.

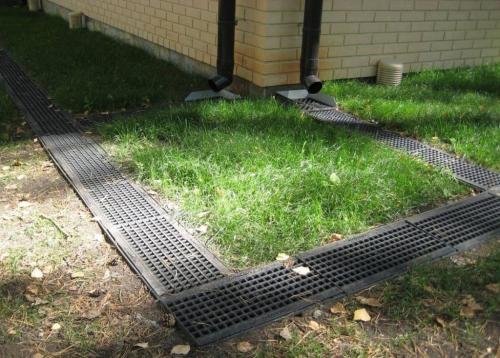

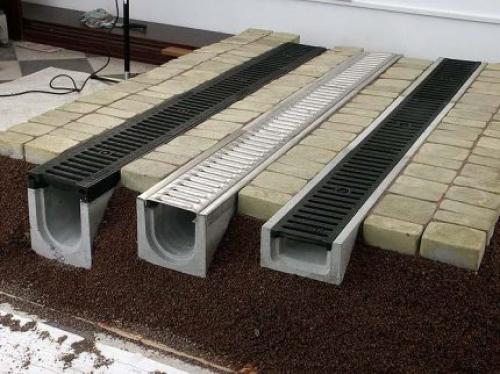

Открытый дренаж, как и лотки ливневой канализации, обычно накрывают декоративными решетками, которые защищают систему от проникновения мусора и посторонних предметов

Открытый дренаж обычно прикрывают аккуратными декоративными решетками. Они защищают конструкцию от крупного мусора и вызванных им засоров. Да и выглядят такие канавки с решетками более эстетично.

Засыпные дренажные системы представляют собой примерно такие же канавы, только их не закрывают защитными решетками, а засыпают проницаемым для влаги материалом, например, крупным гравием, битым кирпичом или щебнем. Устроить дренаж этого типа не так уж сложно, и расходы будут вполне умеренными.

Засыпные дренажные системы очень просты в исполнении, они состоят из канавы, заполненной крупным фильтрующим материалом, например, гравием

Перед началом работ нужно выполнить разметку и осторожно срезать дерн в месте проведения земляных работ. Канавы засыпают не доверху, чтобы осталось немного места. Поверх засыпки укладывают сохраненный для этих целей дерн, чтобы минимизировать ущерб для ландшафта участка. На дно канавы рекомендуется уложить слой геотекстия, чтобы продлить срок эксплуатации сооружения.

Эта версия дренажной системы имеет некоторые недостатки: ее сложнее прочистить, чем открытую систему. Конечно, попадание мусора в такой дренаж маловероятно, но остается проблема заиливания содержимого канав. В случае, если эффективность отведения влаги заметно понизится, возможно, придется снова снять дерн, полностью заменить наполнитель, а затем вернуть систему в прежнее состояние.

Закрытый дренаж самый сложный в монтаже, но при этом он надежен и обладает длительным сроком эксплуатации. В дренажные канавы укладывают слой гравия или подобных материалов, сверху устанавливают трубы с перфорированной поверхностью. Обычно используют пластиковые конструкции, они дешевле, меньше весят и на их поверхности проще выполнить перфорацию, чем на металлических аналогах.

Нередко дренаж дополняет ливневая система, которая необходима для отведения обильных осадков. Обычно она состоит из набора труб и лотков, по которым вода перемещается к коллекторному колодцу

Закрытые системы дренажа удобнее всего монтировать вдоль бордюра дорожек, окружающих дом. Здесь вся система будет надежно скрыта и совершенно не отразится на внешнем виде участка. Существует также такое понятие как пристенный дренаж.

Его устраивают в процессе возведения дома в тех случаях, когда запланировано строительство подвала или цокольного этажа. Дренажные трубы укладывают прямо в котловане под фундамент возле стен, а затем все это засыпают фильтрующим материалом и грунтом.

Для сооружения дренажной системы закрытого типа понадобится перфорированная пластиковая труба, щебень и слой геотекстиля. Можно использовать обычную канализационную трубу, на которой сделаны дырочки

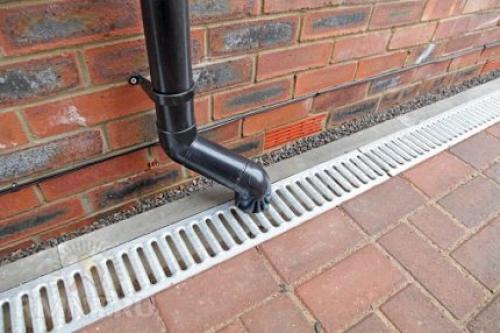

Еще один важный элемент системы — ливневый дренаж. Это открытые лотки, которые предназначены для сбора и транспортировки воды, собранной с крыши и отмостки дома во время дождя. Ливневый дренаж также бывает открытым и закрытым, обычно его устанавливают под водосточными трубами, присоединенными к желобам и воронкам.
