Как своими руками сделать скважину. Технология ударно-канатного бурения

Как своими руками сделать скважину. Технология ударно-канатного бурения

Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра

Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

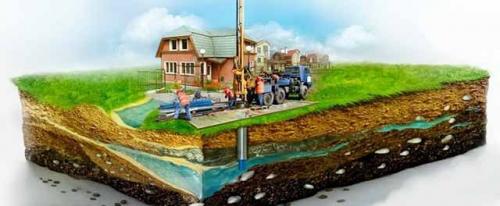

Скважина своими руками с помощью насоса. О технологиях бурения

Прежде чем рассказать о способах ведения буровых работ, перечислим разновидности скважин:

• на воду;
• на песок;
• на известняк (артезианская).

Неглубокая скважина на воду проделывается с целью достичь верхних горизонтов и организовать подачу с помощью насоса. Сюда же относится абиссинский скважный колодец из трубы малого диаметра. Соответственно, бурение на песок и на известняк означает заглубление до нижних пластов, как показано выше на схеме.

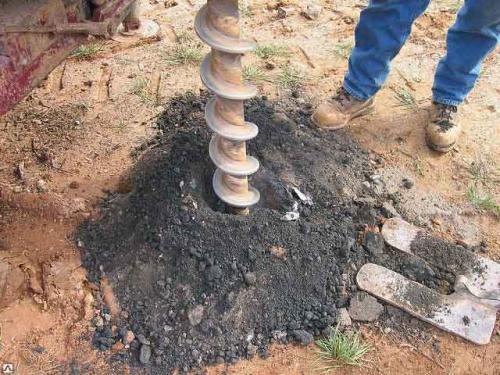

Так выглядит шнековое бурение

Существует несколько технологий пробивки узких вертикальных каналов в толще земли:

1. С помощью бура, изготовленного в виде шнека. Чтобы достичь нужной глубины, бур по мере погружения наращивается новыми секциями.
2. Колонковое бурение. В этом случае основной инструмент представляет собой полую трубу с острым торцом, куда приварены твердосплавные зубья. В процессе заглубления стакан заполняется породой, которая периодически вычищается.
3. Гидравлический способ (прямая либо обратная промывка). Суть в том, что бур опускается в канал вместе с обсадной трубой, а грунт из рабочей зоны постоянно вымывается путем давления воды, подаваемой дренажным насосом.
4. Ударно-канатный способ предполагает забивку того же стакана и периодическую выемку грунта на поверхность. Здесь используется сила удара от свободного падения инструмента, помещенного внутрь обсадной трубы. Обычно оператор вручную поднимает стакан, привязанный тросом к катушке, а затем отпускает его в свободный полет на дно скважины.

Справка. Для прохождения сыпучих пластов либо промежуточных водоносов, когда шнек или стакан попадает в жижу, применяется специальное приспособление – желонка или бур-ложка. Это кусок трубы с обратным клапаном в виде лепестка или шара, наполняемый жидкой породой при каждом погружении. Потом желонка поднимается и вычищается.

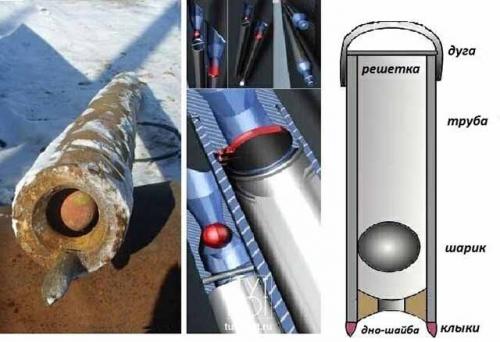

Конструкция самодельной желонки

Помимо перечисленных способов, бурение скважин на воду выполняется по технологии абиссинского колодца. Если коротко, то труба диаметром 32 мм с конусом на конце погружается до уровня грунтовых вод, впоследствии выкачиваемых из скважины поверхностным насосом.

Чтобы своими руками бурить на участке скважины и не применять специализированное оборудование, можно реализовать только 2 технологии: ударно-канатную и абиссинский колодец. О них мы и расскажем далее.

Абиссинская скважина своими руками. Особенности абиссинской скважины

Возможно, Вас заинтересует информация- скважина на даче своими руками

Абиссинская скважина относится к скважинам на песок, забор воды в ней производится из первого песчаного водоносного горизонта. Главная особенность – небольшая глубина, простое устройство и невысокая себестоимость.

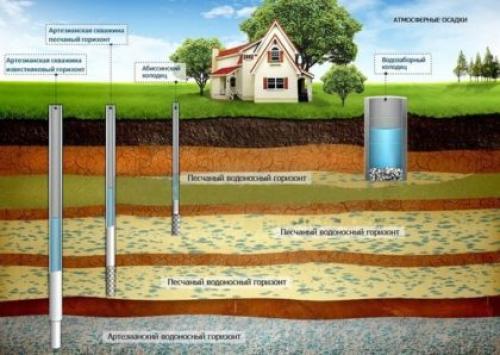

Забор воды из различных водоносных слоев

Обычные колодцы питаются от верхних грунтовых вод — так называемой верховодки. Грунтовые воды не отделены от поверхности непроницаемым слоем, поэтому в них может присутствовать растворенная органика от септиков и выгребных ям, пестициды, соли тяжелых металлов.

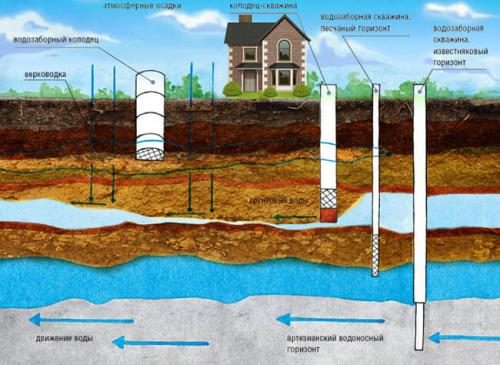

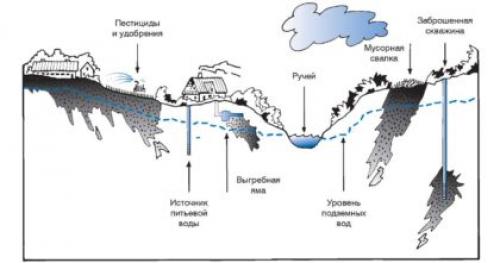

Источники загрязнения грунтовых вод

Возможно, Вас заинтересует информация о том,  как раскачать скважину после бурения

Артезианские скважины производят забор воды с глубоко расположенных напорных песчаных или известняковых горизонтов. Вода там содержит много растворенных минеральных солей, встречаются артезианские воды с высоким содержанием растворенного двухвалентного железа. Для очистки до качества питьевой воды требуется сложная фильтровальная установка.

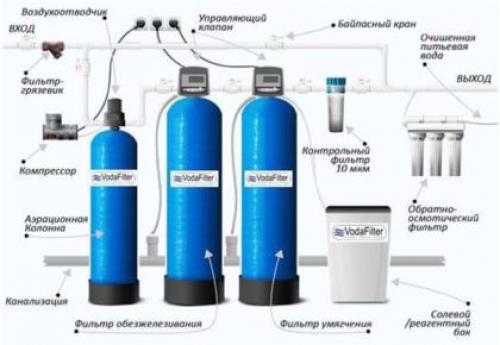

Установка для очистки артезианской воды с высоким содержанием железа и солей

Вода в абиссинской скважине отличается высоким качеством. Водонепроницаемые глиняные слои надежно защищают первый песчаный водоносный горизонт от проникновения загрязнений из верхних слоев почвы, в то же время вода не содержит избытка минеральных солей.

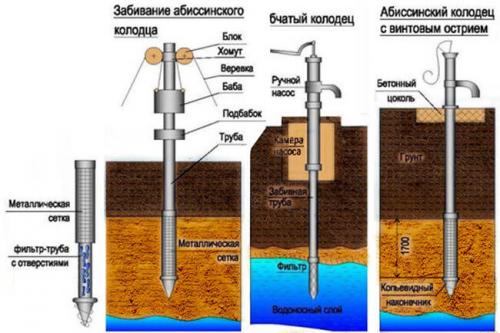

Устройство абиссинской скважины

Воды первого песчаного горизонта безнапорные, поэтому для откачки воды необходим насос.  Для абиссинских скважин используют поверхностные ручные или электрические насосы, принцип действия которых основан на вакуумном способе откачки. Этим ограничивается максимальная глубина до поверхности водоносного слоя, не превышающая 8 м. При этом глубина скважины может достигать 14-15 м.

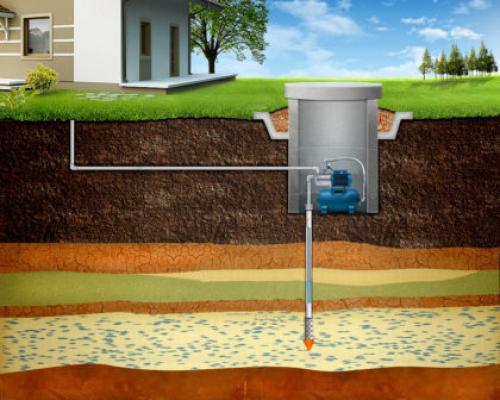

Насос для абиссинской скважины

Электронасос илис гидроаккумулятором устанавливают в кессоне непосредственно рядом со скважиной или в теплом помещении на некотором удалении. Допустимое расстояние до помещения, а также схема установки насосной станции приведены на рисунке.

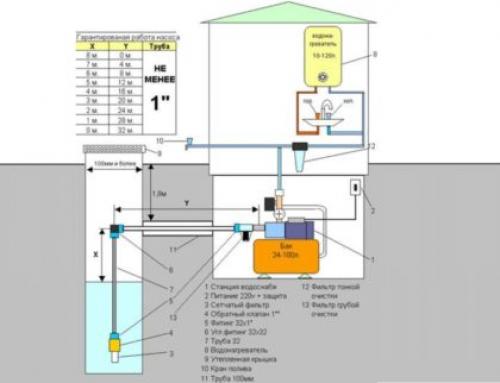

Подключение насосной станции к абиссинской скважине

Ручной насос устанавливают непосредственно над скважиной. Для круглогодичного использования его размещают в утепленном кессоне или помещении. Скважину можно пробить внутри дома, в подполе — в этом случае утепление не понадобится.

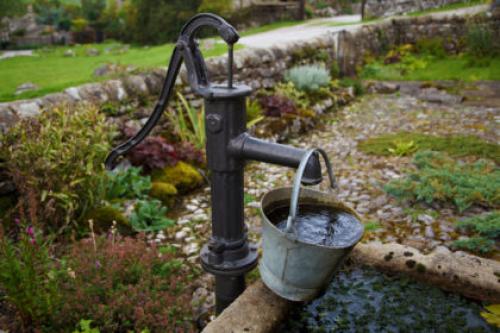

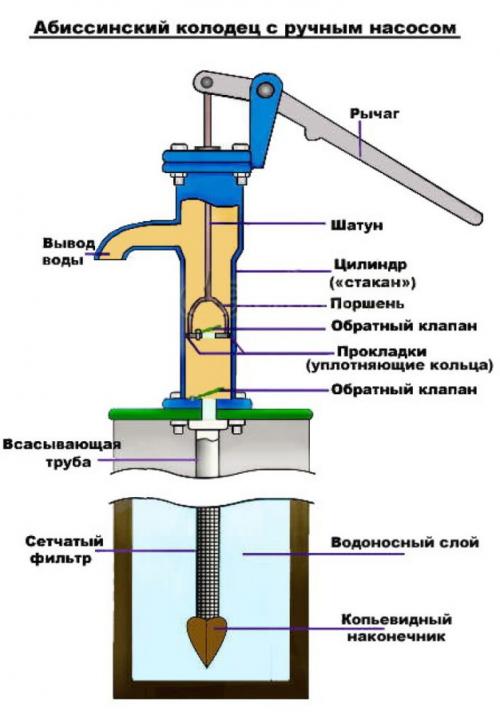

Ручной насос для абиссинского колодца

Срок службы абиссинской скважины ограничен сроком использования труб, насоса и в среднем составляет 10-30 лет при регулярном использовании. Оцинкованные, а еще лучше — трубы из нержавеющей стали, не только прослужат значительно дольше, но и не ухудшат качество воды.

Обратите внимание! Сделать абиссинскую скважину можно за один день при наличии комплектующих элементов и приспособлений для забивания.

Скважина своими руками от а до я. Бурение скважин ручными инструментами

Любой хозяин способен пробурить скважину своими руками под воду. Для этого не нужно иметь буровую технику. Существует несколько способов работы без ее использования:

• обустройство обычного колодца;
• скважина, пробуренная на песок;
• артезианская скважина.

Хороший колодец может стать хранилищем воды в количестве до 2 м³. Скважина с диаметром трубы 100 мм, имеющая глубину 20-30 м, имеет фильтрующую сетку внизу колонны. Глубина такого сооружения может достигать и 50 м. Срок службы составляет до 15 лет. Артезианская скважина добывает воду из пластов пористого известняка, залегающих на глубине до 200 м. Срок ее эксплуатации составляет 50 лет. Чем чаще используется сооружение, тем дольше может быть срок его действия.

Для бурения скважины своими руками требуются:

• лопата;
• буры;
• вышка бурильная;
• штанги для удлинения буров;
• лебедка любого типа;
• обсадная труба необходимого диаметра.

Буры нужны для непосредственно бурения. Они бывают разных типов. Спиральные используются на глинистых почвах. На твердых грунтах применяется бур-долото. На песчаных — бур-ложка. Вышка необходима для подъема бура вместе со штангами и для обратного спуска после очистки и наращивания новых штанг. Если скважина неглубокая, можно обойтись без вышки. Штанги могут использоваться самодельные. Делают их из труб, предусматривая крепление друг к другу с помощью резьбы или шпонок.

К нижней штанге крепится бур. Его режущие кромки тоже могут быть самодельными. Выполняются они из стали толщиной 3 мм. Затачивать их нужно так, чтобы они при вращении бура по ходу часовой стрелки врезались в почву. Шаг спирали должен быть равен размеру диаметра бура. Нижнее основание инструмента составляет 45-85 мм, режущее лезвие — 258-290 мм.

Сами технологии бурения просты. Если используется вышка, то ее устанавливают над выбранным местом. Высота ее должна немного превышать длину буровой штанги. Для бура простой лопатой выкапывается углубление. Начальные витки бура можно сделать одному, затем нужна дополнительная сила помощника. После заглубления бура на некоторую глубину его вытаскивают наружу. Делать это нужно примерно через каждые 50 см. Если бур идет с трудом, рекомендуется смачивать землю водой. Когда рукоятки достигнут уровня земли, всю колонну достают и наращивают следующей штангой. После этого работа возобновляется.

Скважина на воду своими руками бурится до достижения водоносного слоя, который характеризуется мокрой землей. Затем достигается твердый слой. Бурение закончено, скважина на даче почти готова. В нее опускаются обсадные трубы. Ручным насосом откачивается грязная вода, которой обычно бывает 2-3 ведра. Если чистая вода не появляется, следует пробурить еще 1-2 м грунта. Это не единственный способ.

Источник: https://doma-na-veka.ru/novosti/probit-kolodec-kak-gluboko-nahoditsya-pitevaya-voda

Как самому пробурить скважину вручную. Все виды источников и способы бурения скважин на воду

Скважина – это необходимый питьевой источник, чтобы организовать жизнь в загородном доме, на строительной площадке и прочее. Как следствие, добыча воды является первостепенной задачей и при строительстве дачи. Способы и технологии добычи разнятся, исходя из глубины их расположения и типа источника.

1. На песок.
2. Абиссинская.
3. Водозаборная.
4. Нагнетательная.
5. Пьезометрическая.
6. Дренажная.

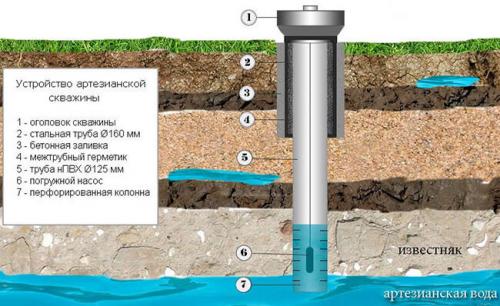

Артезианская

Изготавливается для больших домов. Глубина может достигать 100 метров и более. На даче обустраивается обсадной и эксплуатационной трубой. Первая имеет диаметр 159 или 133 мм. Вторая 133 или 117 мм. Диаметр скважины определяется из потребностей.

Принцип.  Вначале забивается обсадная. В нее помещается эксплуатационная и глубинный насос.

Плюсы:

• Высокая производительность.
• Продолжительный эксплуатационный срок.
• Стабильный уровень.

Минусы:

• Высокая стоимость.
• Продолжительное изготовление, до 7 дней.
• Использование дорогой очистной системы по причине высокой минерализации.
• Применение крупногабаритной техники.
• Необходим пакет разрешительных документов.

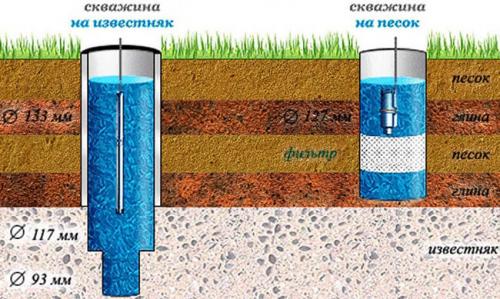

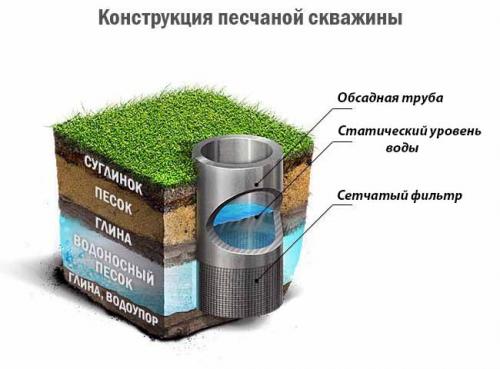

На песок

Глубина определяется уровнем залегания водоносного слоя. Водяная скважина на песок располагается во втором межпластовом слое. Жидкость скапливается в песчаных отложениях. Ее глубина может быть минимум 15 м и максимум 30 м. Изготавливается она преимущественно шнековым способом бурения.

Принцип действия.  Диаметр источника составляет 100 мм. На дно кладется специальная фильтрующая трубка. Впоследствии она может засориться и придется бурить заново. Наверх жидкость подается при помощи насосного оборудования.

Полезно знать: при постоянном использовании прослужит до 20 лет — это в лучшем случае.

Плюсы:

• Минимальные вложения средств.
• Простая конструкция позволяет выполнить ее своими руками.
• Возможность использования небольших буровых установок.
• Возможность пробурить в любом удобном месте.
• Нет необходимости сооружать сложную фильтрационную систему.

Минусы:

• Эксплуатационный срок.
• На производительность влияет уровень залегания воды.

Абиссинская

Абиссинская скважина под воду представляет собой небольшой источник, который можно изготовить на территории частного дома, гаража и другого крытого помещения. Жидкость добывается из глубины около 15 метров. Преимущественно вода питьевая и чистая. Имеет благоприятный минеральный состав.

Принцип действия.  В основе лежит дюймовая труба. На ее нижнем конце закреплен специальный фильтр, буровой элемент – игла. Труба забивается в грунт, а сверху устанавливается насос, создающий вакуум.

Плюсы:

• Изготавливается своими руками.
• Не нарушает ландшафтный дизайн.
• Отсутствует потребность в аренде спецтехники.
• Насос выносной или находится в кессоне над самим источником.
• Работа займет около 1 дня.
• Исключается заиливание.
• Производительность до 3 куб/ч.
• При необходимости можно легко демонтировать и переместить в другое место.

Минусы:

• Ограничение по глубине.
• Необходимо постоянно эксплуатировать. В противном случае придется производить прокачку, что является трудоемким процессом.

Водозаборная

Изготавливается в известняковом или песчаном водоносном слое. В случае попадания на известняк источник будет глубоким, больше 40 метров. Это влечет дополнительные расходы по установке большего количества обсадной трубы. Несмотря на это, качество жидкости прекрасное. Она не подвергается никаким загрязнениям.

Принцип действия.  Водозаборные скважины обязательно должны иметь проект, если речь идет о водоснабжении предприятий. Это касается и частного дома. Состоит система из одного или двух подъемов. На первый происходит монтаж гидротехнического оборудования, которое осуществляет подкачку воды.

Плюсы:

• Доставляется жидкость без загрязнений от поверхностных вод. В этот источник не проникает верховодка.
• При правильном обустройстве прослужит до 50 лет и более.
• Нет необходимости регулярно выполнять чистку.

Минусы:

• Процесс бурения сравнительно дорогой.

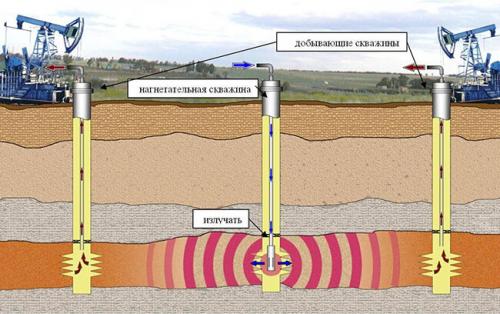

Нагнетательная

Используется для добычи нефтепродуктов, способом закачки жидкости в нужный пласт. Отталкиваясь от технологии разработки, источник может использоваться уже существующий.

Принцип действия.  Устанавливается колонна обсадных. Внутрь обязательно опускается лифтовая труба, посредством которой происходит закачивание жидкости в пласт. В качестве арматуры используются задвижки, чтобы перекрыть поток воды. Освоение и организация нагнетательных скважин возможны в промышленных условиях.
