Крепление мауэрлата к газобетону анкерами. 1 Подробнее о мауэрлате
Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.
Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.
Схема, как осуществляется крепление мауэрлата к газобетону без армопояса
Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.
Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:
- распределение нагрузки стропильных ног по стенам здания;
- фиксация стропильной системы к домовой коробке.
1.1 Подбор материала и расчеты
Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.
Если используется бревно, следует одну его сторону стесать, дабы обеспечить плотное прилегание к верхней части стены из газобетона.
Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.
В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.
Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.
Крепление мауэрлата к армопоясу шпильки шагом. Подготовительные работы
Крепление мауэрлата к керамзитобетону.
Установка мауэрлата начинается с тщательной подготовки поверхности стены. Для начала, она очищается от грязи, лишних предметов и выравнивается. На поверхности не должно быть никаких выпуклостей (застывший раствор, гвозди и т.д.). Горизонтальность проверяется с помощью строительного уровня. Если необходимо, то накладывается выравнивающий слой цементного раствора. Поверх стены обязательно накладывается слой гидроизоляции из рубероида, полиэтиленовой пленки или других водостойких материалов.
Один из самых простых способов крепления конструкции к стене — использование стальной проволоки. Такой способ может быть применен при любом стеновом материале. Для обвязки применяется стальная проволока диаметром 4-6 мм, скрученная в пучок.
Технология обвязки проста. При строительстве кирпичной стены на расстоянии 4-5 рядов до конца ее кладки закладывается подготовленная проволока с выводом концов вверх с обеих сторон стены. Шаг укладки проволоки — 65-75 см. Длина выбирается так, чтобы после установки бруса поверх кирпича концы проволоки выступали на 30-35 см. После затвердения раствора и укладки мауэрлата свободные концы скручиваются между собой сверху бруса с максимальным уплотнением. При другом стеновом материале в стене на нужном расстоянии просверливаются отверстия, в которые пропускается проволока.
Крепление мауэрлата к стене с помощью анкерных болтов.
Крепление бруса к стене можно осуществить с помощью стальных скоб. Для этого при кладке кирпича производится закладка деревянных брусков за 2-3 ряда до окончания стены. Шаг закладки элементов 70-80 см. Размер брусков соответствует размеру кирпича. После установки мауэрлата он закрепляется путем вбивания скобы между его брусом и деревянной закладкой.

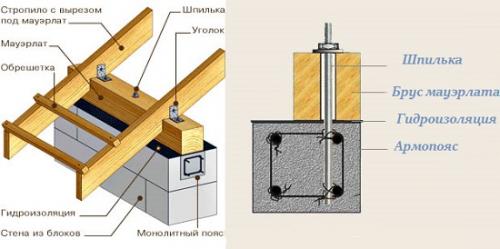

Для достаточно легких кровельных конструкций широкое применение находит способ соединения при помощи шпилек. В этом случае они вмуровываются в стеновую кладку на глубину порядка 40-45 см. Для соединения применяются Г-образные стальные шпильки с резьбой в верхней части. Можно изготовить шпильки, приваривая вертикально стальной стержень с резьбой к металлической пластине размером около 5х5 см. Над брусом мауэрлата шпилька должна выходить на высоту не менее 25-30 мм.
Монтаж мауэрлата производится в следующем порядке:

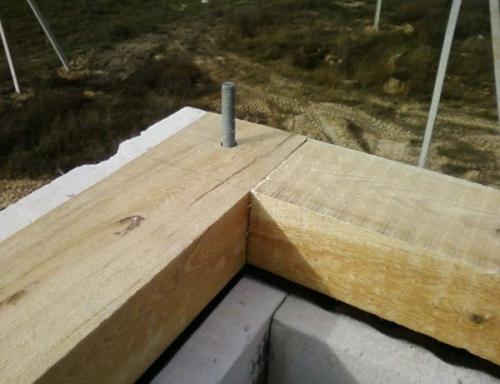

- При кладке стены замуровываются шпильки с шагом 65-80 см строго вертикально, резьбой вверх.
- В брусьях мауэрлата просверливаются отверстия, строго соответствующие расположению и диаметру шпилек. Для точности разметки чаще всего используется простой метод — брус ставится сверху шпилек и по нему производятся удары с целью получения отметок от шпилек.
- После установки конструкции на шпильки брусья притягиваются к поверхности стены гайками. Для упрочнения системы иногда применяется укрепляющая бетонная подушка. Она накладывается на поверхность стены после установки шпилек. Толщина такой подушки выбирается в пределах 15-20 см, а ширина — не более 40 см.
Для этого в брусе и стене сверлятся отверстия. Глубина отверстия в стеновой кладке должна быть не менее толщины 2-х кирпичей (не менее 15 см).
Шаг установки анкеров — 65-80 см. Анкерные болты вкручиваются в подготовленные отверстия и плотно притягивают брусья. Чаще всего анкерное соединение применяется одновременно с армирующим поясом, что позволяет обеспечить максимальную прочность.
Крепление мауэрлата к армопоясу. Крепление мауэрлата к кирпичной стене, газобетону, пеноблоку
Опорным элементом для стропильной системы крыши является мауэрлат. Размещается он по периметру внешних стен здания и представляет собой деревянный брус или бревно. Если используется бревно, то для его более плотного прилегания к поверхности стены делается обрезка с одной стороны. При создании металлической стропильной системы мауэрлат может быть сделан из швеллера или двутавра. Некоторые строители, пытаясь сэкономить, не используют мауэрлат или устанавливают его только под стропильные ноги. Этого делать нельзя, так как не будет обеспечена необходимая жёсткость и прочность конструкции.
Что такое мауэрлат
Крыша защищает дом от негативного воздействия внешних природных факторов, на неё действуют различные внешние нагрузки. Она должна выдерживать большие ветровые и снеговые воздействия, поэтому чтобы крыша не «поехала», её надо надёжно закрепить. Правильное устройство мауэрлата позволяет надёжно соединить между собой стены дома и крышу и таким образом обеспечить её надёжную и прочную фиксацию.
Такие слова, как стена, фундамент или цоколь, известны любому обывателю, но услышав слово «мауэрлат», объяснить, что это такое и для чего он нужен, сможет далеко не каждый человек. Мауэрлат — это элемент, который закреплён по периметру внешней стены здания, на него опирается вся стропильная система. Другими словами можно сказать, что мауэрлат для крыши — это то же самое, что фундамент для дома, и обойтись без него нельзя, иначе не получится прочно закрепить крышу.
Основные функции мауэрлата:
- компенсация распирающего усилия, которое создают стропила;
- надёжная фиксация крыши на стенах дома.
Когда на скатной крыше скапливается снег, вызванная им сила тяжести будет иметь составляющую, направленную вдоль ската и создающую распирающие нагрузки, которые надо компенсировать.
Снег, лежащий на наклонной крыше, создаёт нагрузку, направленную вдоль ската и оказывающую распирающее воздействие на стены зданияРаспирающее усилие может быть очень большим, и если не соблюдена технология строительства крыши, то оно может вызвать частичное или полное разрушение стен. Чтобы этого не случилось, по периметру внешних стен дома устанавливается мауэрлат и таким образом создаётся прочная рама, на которую фиксируется стропильная система.
Хотя наличие ската и снижает парусность крыши, всё равно она остаётся достаточно высокой. Мауэрлат также позволяет компенсировать отрывающие усилия, которые возникают при сильных порывах ветра.
Из каких материалов можно изготовить мауэрлат
В домах из бутового камня, кирпича, самана и газобетона мауэрлат является отдельной конструкцией, которая надёжно фиксируется по периметру наружных стен. В деревянном доме его роль играет последний венец, который прочно скрепляется с предыдущими брёвнами. Лучше, чтобы подстропильная балка была на всю длину стены, а если требуется стыковка брёвен, то делать это надо так, чтобы обеспечить надёжное и крепкое соединение.
Сделать мауэрлат можно из того же материала, который применялся для создания стропильной системы. Для этих целей можно использовать следующие изделия.
- Деревянный брус или бревно. Сечение бруса зависит от веса кровли — применяются типоразмеры 100х100, 100х150, 150х150 и 80х180 мм. При выборе материала надо смотреть на его качество. Если есть сучки, то их размер не должен превышать 2/3 толщины бруса, иначе в этих местах под действием нагрузок брус начнёт трескаться. Если используется бревно, то его диаметр должен быть не менее 180 мм, с него снимают кору, а нижний край подпиливают, чтобы обеспечить плотное прилегание к поверхности стены.
Чаще всего в качестве мауэрлата используется деревянный брус
- Скреплённые доски. Этот вариант подходит в том случае, когда создаётся лёгкий каркасный дом и нагрузки на крышу будут небольшими. Достаточно взять доски сечением 50х150 мм и уложить их в два слоя.
- Металлические элементы. Бывают ситуации, когда создаётся металлическая стропильная система. В этом случае подстропильная балка может быть выполнена из швеллера, который представляется собой профиль П-образного сечения, или двутавр Н-образного сечения. В зависимости от нагрузки на крышу обычно берут профили марки от № 10 до № 14.
Крепление мауэрлата к кирпичной стене. Как крепить мауэрлат к кирпичной стене, мурлаты крепления крыши
Как крепить мауэрлат на стены
Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.
На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега. Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте. Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.

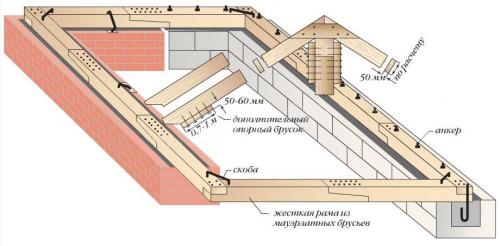

Крепление мауэрлата
Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.
Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса :
- Деревянными или металлическими нагелями;
- Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;
- Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.
Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.
Крепление к стене из дерева
Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

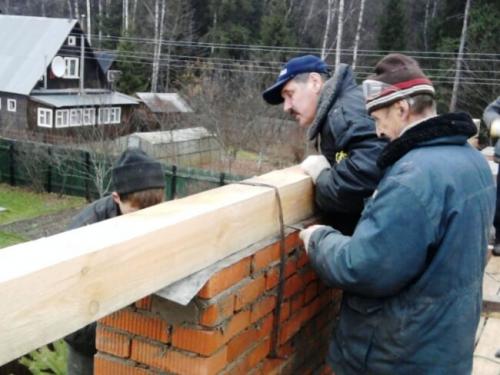

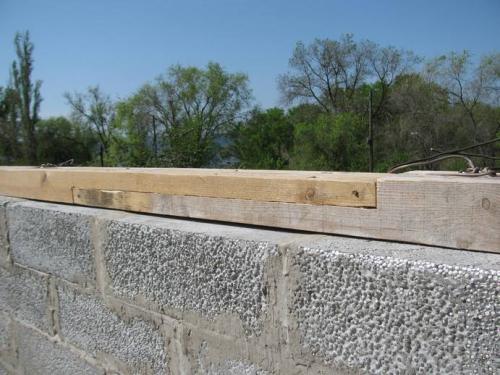

Крепление к кирпичной стене
На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.
В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:
- Крепление проволокой . Она должна быть заложена между кирпичами еще за 3 ряда до конца стенки. Она замуровывается в кирпичную кладку. Длина проволоки должна подбираться таким образом, чтобы ее хватило на обвязку бруса. Количество точек с закладными проволоками должно быть соответственно количеству стропильных ног.
- Крепление деревянными пробками . В кирпичную кладку замуровываются деревянные пробки, которые равны по длине 1 кирпичу. Эти закладки в обязательном порядке необходимо обрабатывать антисептиками. Пробка может быть заложена за один ряд кирпича до окончания кладки или непосредственно под конструктивным элементов. Выполнять это нужно поближе к внешней плоскости стены. Фиксируется он к этим пробкам металлическими скобами. И в этом способе крепления количество точек для фиксации обязано соответствовать количеству стропильных ног.
- Крепление арматурными анкерами . В кладку, не менее чем за 3 ряда до ее окончания, замуровывается арматура. Арматура подбирается диаметром не менее 10 мм и изгибается в форму буквы «Г». Короткий край этой арматуры должен быть не менее 25 см. Именно этой стороной она и закладывается в кладку. Вертикально будет торчать из стены длинный край. Арматура размещается в точках осевой разметки мауэрлата. Вертикальный кусок арматуры должен быть такой длины, чтобы его было достаточно, чтобы он прошел через весь брус и выступал на 25 см. В брусе проделываются отверстия, через которые и будет вдеваться арматура. После этого она загибается и фиксируется гвоздями. Как и в вышеописанных способах, точек креплений должно быть столько же, сколько и стропильных ног.

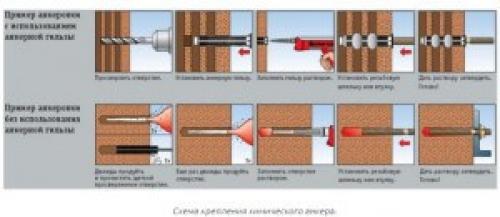

Химический анкер для газобетона. Разновидности
Существует несколько видов крепежей, принцип монтажа – одинаковый, отличие в том, какая разновидность смолы служит основой для фиксирующего состава. Основой может быть одна из следующих смол:
- Эпоксиакрилатная. Состав на основе этой смолы имеет широкое применение, обладает всеми свойствами описанных ниже смол, кроме того – огнеупорностью (за 2 часа интенсивного горения анкеру не грозит деформация), устойчивостью к морозам. Время полного застывания состава – 15-180 минут.
- Полиэстеровая. Главная сфера использования – крепления элементов фасада, монтаж инженерных сетей, ограждений. Для установки анкера для газобетона преимущественно используют коническое сверло, полиэстеровые реактивы фиксируют исключительно резьбовые стержни. В составе отсутствует стирол, дюбеля пригодны для внешних и внутренних работ. Раствор окончательно затвердевает за 25-180 минут – определяющим фактором является температура воздуха.
- Винилэстеровая. Универсальный состав – подходит для резьбовых и гладких стержней. Можно применять в условиях повышенной влажности, также не содержит стирола – это гарантия повышенной безопасности анкера. Реактив на основе винилэстеровой смолы в пределах 15-24 часов.
- Эпоксидная. Используется при работе с бетонами класса С20/25 и выше. Основные сферы применения – монтаж технического оборудования, дорожных ограждений, работа с балками. Время окончательного застывания – от 7 до 48 часов, зависимо от температуры воздуха. Среди отличительных характеристик стоит указать следующие: влагостойкость, возможность монтажа как снаружи, так и внутри помещения, отсутствие дополнительной нагрузки на газобетон, возможность крепления с гладкой арматурой, отсутствие в составе стирола.

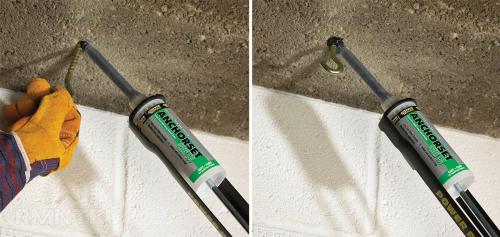

Химический анкер. Что такое химический (жидкий) анкер
В строительство химические анкеры пришли из горнодобывающей отрасли. Именно там особенно остро стояла необходимость разработать качественную и простую систему анкерной крепи для поддержки кровли в устойчивых породах. Сквозные анкеры с распорными элементами слишком сложны и недостаточно надёжны, а вот идея вклеить металлический стержень внутри отверстия прижилась очень даже прочно.
Естественно, в строительстве химические анкеры используют по несколько иному назначению. В основном необходимость их применения диктуется структурой строительных конструкций. Такие материалы, как пустотелый керамический блок , ракушечник и пористый бетон не обладают достаточной плотностью и твёрдостью для обеспечения уверенной фиксации отделочных подконструкций, мебели и оборудования. Но если поры материала заполняются жидким составом, который со временем затвердевает, на момент принятия нагрузки штифт имеет практически монолитную сцепку со строительным материалом.
Современные химические анкеры — это не просто шпилька и тюбик с клеем, производители разрабатывают всю технологию крепления с нуля и предоставляют рынку комплексные решения. Так, для более технологичной работы могут использоваться специальные ерши и скребки для зачистки шпуров, дозаторы клея, смесители двухкомпонентных составов и даже оборудование для сверления. Сам клеевой состав подбирается индивидуально под конкретные условия применения, включая материал стен. Естественно, всё это прямым образом сказывается на стоимости: разница в цене анкеров разных систем и торговых марок может быть и 10-кратной.
Крепление стропил к мауэрлату: немного «матчасти»
Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:
Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.
Виды опорных узлов по уровню жесткости
Опорные узлы — места, в которых стропила крепится к элементам крыши:
В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:
- Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
- Соединение первой степени подвижности – балка может вращаться по кругу.
- Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
- Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.
Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.
