Лавка из профиля. Делаем своими руками скамью без спинки

Лавка из профиля. Делаем своими руками скамью без спинки

Конструкция лавочки без спинки выглядит следующим образом: в качестве опор служат три металлических прямоугольника, соединённых между собой с помощью двух труб, образующих раму сиденья. Для конкретики ниже речь пойдёт об изготовлении скамейки со следующими параметрами: длина – 2,30, ширина – 0,60, высота – 0,45. Единица измерения – метры.

Детали лавочки. Чтобы изготовить такую скамейку из профильной трубы своими руками потребуется продукция трубного проката сечения 30×30 миллиметров. Достаточно будет 11 метров. Из этих труб нарезаются:

1. Шесть отрезков длиной 0,6 м;
2. Ещё 6 отрезков длиной 0,45 м.

Из этих деталей изготавливаются соответственно длинные и короткие части прямоугольных опор.

1. Два отрезка по 2,30 м. Они служат в качестве длинных обрамлений сиденья и крепят опоры.

Далее из досок подготавливаются 8 прямоугольных брусков шириной по 6 сантиметров. Для соединения их с металлическим каркасом понадобятся болты и гайки в количестве 16 штук. Болты крепления следует выбирать со сплющенной округлой шляпкой. Так будет исключено возникновение на одежде дефектов. Как вариант болты можно утопить в деревянные брусья, однако от этого в местах крепежа древесина станет более уязвимой к негативному воздействию влаги.

При помощи сварки можно монтировать только конструкцию из стальных труб

Последовательность действий . Лавочка из профильной трубы собирается своими руками без особых сложностей. Сначала свариваются три прямоугольника-опоры, после чего к ним в свою очередь привариваются две направляющие. Если в качестве таковых  используются дюралюминиевые трубы, то их крепление выполняется исключительно с помощью болтов и шурупов: материал не выдержит сварку.

Выполняя вышеуказанные действия, необходимо помнить, что:

• короткий отрезок любой прямоугольной опоры размещается вертикально, а длинный – горизонтально;
• углы опор должны быть равны 90 градусам. Этот момент необходимо контролировать во время сварки;
• ширина лавочки, равно как и длина могут отличаться от указанных в чертеже размеров. Если длина будет изменена в большую сторону, количество опор придётся увеличить;
• сварив опоры, все швы необходимо зачистить с помощью шлифмашины, после чего загрунтовать;
• после того, как опоры будут соединены трубами обрамления, для прикрепления к ним деревянных брусьев симметрично высверливаются на каждой из них по 8 отверстий;
• каркас скамейки из профильной трубы покрывается антикоррозионной краской;
• доски для сидений предварительно пропитываются морилкой или лакируются;
• прикреплять к каркасу доски сиденья следует в последнюю очередь.

Полезно знать ! Вместо досок можно использовать прямоугольные профильные трубы. В таком случае их просто приваривают  к каркасу, после чего вся созданная конструкция покрывается краской.

Более эстетичный вид будет иметь скамейка из полированных труб

Чтобы придать лавочкам, полностью изготовленным из металла, эстетичность, железные рейки можно поместить в раму из такого же материала. Она скроет острые торцы. Потребуется на это всего 1,20 метра трубы. Такую лавочку можно размещать автономно – в саду или в парке, однако в дождь её рекомендуется помещать под навес или укрывать плёнкой.

Источник: https://interer-stil.ru-land.com/stati/lavka-iz-profilya-skameyka-iz-profilya-svoimi-rukami

Лавка из профиля своими руками. Скамейка из профиля своими руками

Металлические лавочки выглядят очень стильно и стоят недешево. Но если у вас есть сварка, то это не проблема, посмотрите пример, как сделать скамейку из профиля своими руками. Это можно назвать бюджетным вариантом, по крайней мере, по сравнению с готовыми изделиями.

Для изготовления скамейки вам понадобится 3 метра металлического профиля 25 х 25 мм и деревянные бруски 150 х 150 мм. В данном случае исходным материалом был деревянный брус длиной 6 метров, который надо будет разрезать на 5 заготовок.

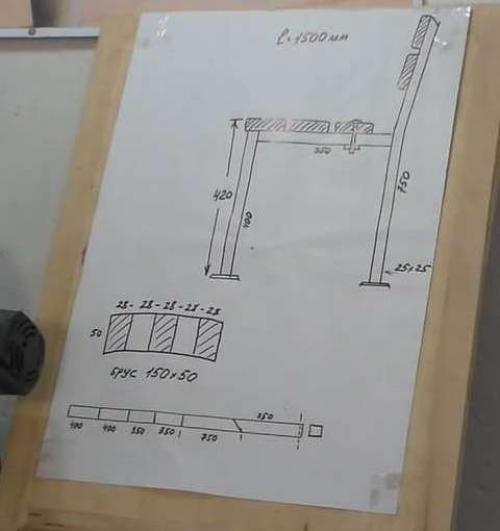

Процесс изготовления показан на пошаговых фото. Справа на фото чертеж скамейки из профиля с размерами и распиловкой.

Основные моменты .

Длина скамейки 150 см . Брус распиливаете на заготовки по размерам, как показано на чертеже. Бока надо подогнать под 90 градусов, потому что брус после высыхания принимает полукруглую форму . Бруски потом надо склеить, получится заготовка 95 по ширине, затем прогнать через рейсмус, торцовочную пилу. После этого сделать на фрезере полукруги, отшлифовать, два раза покрыть масляным лаком.
Разрежьте металлические части, для этого здесь использовалось специальное приспособление для болгарки, вы его можете видеть на фото. Зажмите их, придав нужную форму, и приварите. На ножке будет прорезь и изгиб, чтобы спинка была под углом. После этого отшлифуйте швы и покрасьте молотковой эмалью. Еще нужно будет сделать 3 отверстия в перемычку и 2 в спинку.
Когда все готово, соберите скамейку. Доски прикрутите болтами М8.
Вот вроде и все, это если коротко. Все это очень наглядно можно посмотреть на видио, которое есть на сайте.

Лавка из профил. Лавочка из профильной трубы своими руками

Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Обратите внимание

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Лавка из профиля и дерева. Описание и размеры

Простейшая металлическая лавочка для дачи представляет собой две опоры и сиденье. Для большего комфорта отдыхающих предусматривается спинка.

Тематический материал :

• Скамейки из дерева своими руками
• Мебель своими руками для сада

Скамейки, изготовленные из железа без использования других материалов (древесины, пластика и др.) относятся к категории антивандальных.

Однако устанавливать такую мебель во дворе дома нерационально. Ведь у металла в десятки раз большая теплопроводность, сидеть на нем неудобно и даже вредно для здоровья. Поэтому дачную скамейку лучше строить по формуле: металлический каркас + деревянное сиденье со спинкой.

Схема скамейки из профильной трубы сечением 25х30 мм и деревянного бруса 60х30 мм.

Размеры лавочки подбирают индивидуально. Но есть несколько правил, которые желательно учитывать:

1. Длина скамейки определяется из расчета 0,6 м на одного человека.
2. Ширина – минимум 30 см.
3. Высота спинки – от 30 см.
4. Угол между сиденьем и спинкой – от 105° до 120°.
5. Высота скамьи определяется по длине большеберцовой кости (до подколенной ямки). Обычно это 38-45 см.

Если лавочка выше 45 см, то ноги свисают, когда ниже 30 см – колени согнуты под острым углом, что затрудняет кровообращение и проявляется в виде дискомфортного ощущения затекших ног. Еще один нюанс, требующий внимания при проектировании, взаимное расположение спинки и сиденья. Если угол между ними приближается к прямому, то сидеть придется, как будто проглочен лом. С физиологической точки зрения, это полезно для позвоночника… Но неудобно.

Лавка из профиля чертежи. Скамейки из профильной трубы своими руками: технология, фото

Как сделать лавочку своими руками: пошаговая инструкция изготовления скамейки

Для комфортного отдыха на приусадебном участке без скамейки не обойтись. Раньше их делали преимущественно из дерева, которое не отличается долголетием. Чтобы не заниматься ежегодным ремонтом предпочтение лучше отдавать лавочкам из профильной трубы.

Виды скамеек

Конструкцию скамейки сварной выбирают в зависимости от назначения:

1. Для непродолжительного отдыха делают лавочки без спинки. Ограничений по длине нет, размер ширины выбирают с учетом анатомических особенностей отдыхающих людей. Для сборки конструкции достаточно нескольких часов.
2. На лавочках со спинкой условия для отдыха лучше, так как снимается нагрузка с позвоночника. Для улучшения комфортности конструкцию делают с подлокотниками. Их устанавливают в местах, отведенных для длительного отдыха.

Выбор материалов для изготовления

Для сборки каркаса лавочки потребуется профильная труба квадратного или прямоугольного сечения. Прочность марок из низколегированных и углеродистых сталей выше. Цена профильных труб напрямую зависит от толщины стенок. Однако при выборе следует учитывать, что для сварки тонкого металла нужен опыт. Независимо от конструкции и размера скамейки для сборки достаточно трубы сечением 40×20 мм со стенкой 2 мм. Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

• краской, лаком или иным покрытием;
• грунтовкой;
• антикоррозийным составом;
• молотковой эмалью;
• досками из сосны для сиденья и спинки толщиной 20 — 30 мм;
• саморезами, болтами с гайками и шайбами;
• антисептиком для обработки досок.

Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

Чертеж и требования, предъявляемые к лавочкам

Для точного определения количества материалов перед началом работы составляют чертеж с учетом требований:

• скамейка должна быть удобной для отдыха, поэтому желательно наличие спинки;
• конструкция должна быть достаточно прочной, чтобы сиденье не прогибалось под весом сидящих людей;
• материал должен быть стоек к атмосферным воздействиям.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях. Конструкции скамеек из профильной трубы могут быть традиционными или разрабатываются самостоятельно. На стадии проектирования определяют способ крепления деревянных или пластиковых элементов сиденья и спинки. В зависимости от конструкции соединение металлических деталей выполняется под разными углами, которые нужно указать на чертеже.

Жестких требований по размерам нет, но при разработке проекта руководствуются следующими рекомендациями:

• для обеспечения надежной устойчивости ширину опорной части выбирают в пределах 0,45 — 0,65 м;
• спинка будет комфортной при высоте 0,5 — 0,55 м с углом наклона 15 — 20⁰;
• расстояние от основания лавочки до сиденья выбирают 0,4 — 0,5 м, чтобы ноги сидящего человека доставали до земли.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях.

Простая скамейка без спинки своими руками

Небольшая лавочка из профильной трубы традиционной формы собирается из двух прямоугольных опор, соединенных двумя горизонтальными поперечинами. Сверху крепятся деревянные планки для сидения. На длинных конструкциях количество опор увеличивается. Сваривание скамейки из металла своими руками выполняют в следующей последовательности:

• профильные трубы размечают по размерам на чертеже;
• болгаркой или ножовкой по металлу нарезают заготовки с соблюдением необходимых углов (для опор 45⁰);
• на сварочном столе или ровной поверхности из подготовленных деталей складывают опору, проверяют соответствие размеров;
• скрепляют заготовки между собой прихватками;
• угольником или замером диагоналей проверяют углы между деталями прямоугольника;
• если все в порядке стыки обваривают сплошными швами;
• аналогично собирают вторую опору;
• к готовым прямоугольникам приваривают обе перекладины;
• со швов сбивают шлак, затем зачищают шлифовальной машинкой;
• подготовленные доски нарезают по размеру каркаса, кромки закругляют;
• на опорах намечают места под болты или саморезы для крепления элементов сидения;
• после просверливания отверстий края очищают от заусениц;
• доски пропитывают антисептиком, после просушки красят или наносят лак;
• поверхности профильных труб зачищают наждачной бумагой, обрабатывают антикоррозийным составом, затем каркас покрывают грунтовкой, после высыхания красят эмалью;
• закрепляют доски.

Лавка из профиля 40х20. Скамья со спинкой из профильной трубы

Скамья со спинкой из профильной трубы

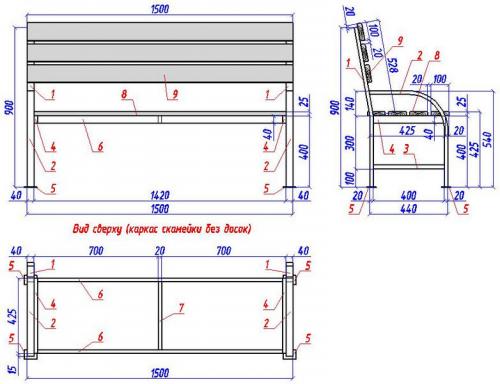

(схемы, чертежи)

     Скамейка простой формы с металлическим каркасом из профильной трубы длиной 1,5 м.

     В качестве основного материала применяется труба прямоугольного сечения 40х20 мм, с толщиной стенки 1,5 мм. Для сидения и спинки используется сосновая доска толщиной 25 мм и шириной 100 мм (см. чертеж ниже).

     На первом этапе изготовления скамьи производим раскрой профильной трубы на заготовки нужной длины в соответствии с ниже предоставленной спецификацией.

     Детали позиций №1, №2 и №4 являются основными элементами конструкции и в отличие от поз. №3…7, которые уже готовы для дальнейшей сборки каркаса, подвергаются дополнительной обработке. Детали поз. №1 одновременно служат задними ножками скамейки и основой для крепления спинки. Согласно эскиза на эти детали, заготовку необходимо загнуть под углом 10 градусов, на расстоянии 400 мм от низа. Аналогично по эскизу готовим детали №2, которые служат подлокотниками и передними ножкам. Гиб заготовки, производим в вальцах с заданным радиусом гиба 210 мм и углом 90 градусов. Для создания плотного примыкания подлокотника со спинкой, на деталях №2 делаем скос торца трубы примерно на 4 мм.

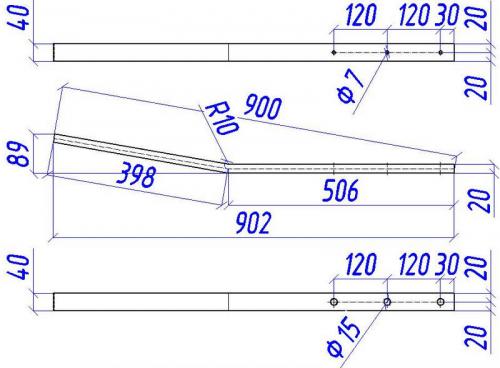

Деталь поз. №1

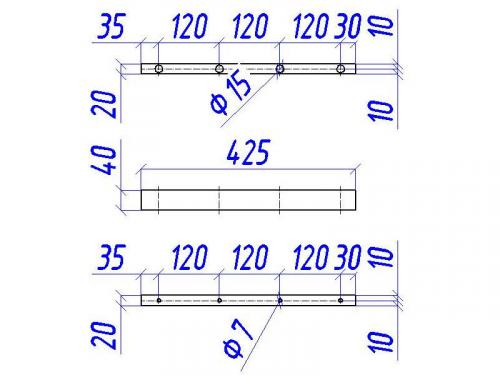

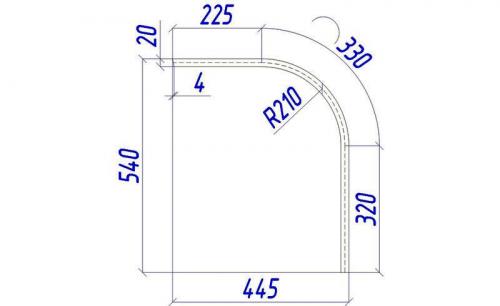

Деталь поз. №2

Деталь поз. №4

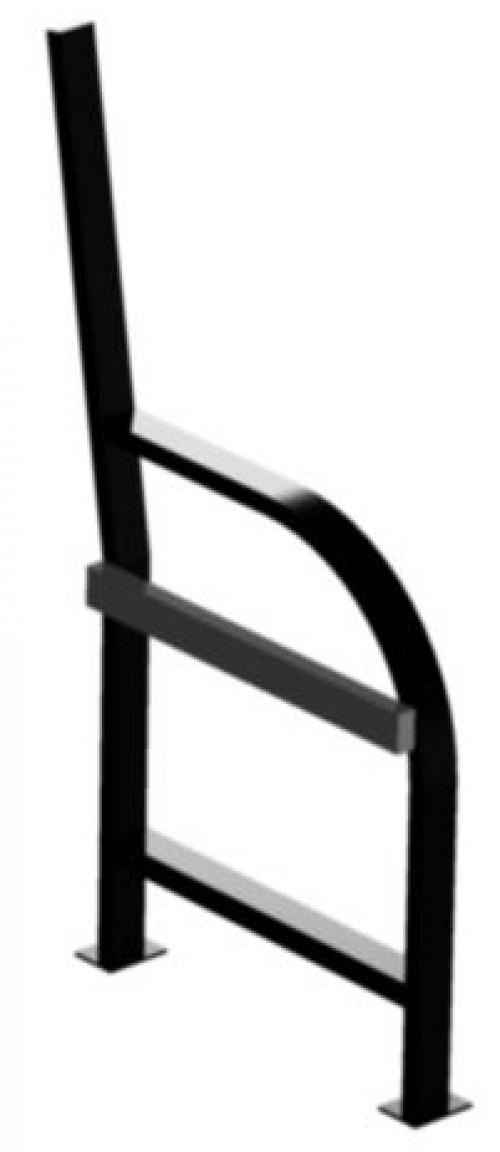

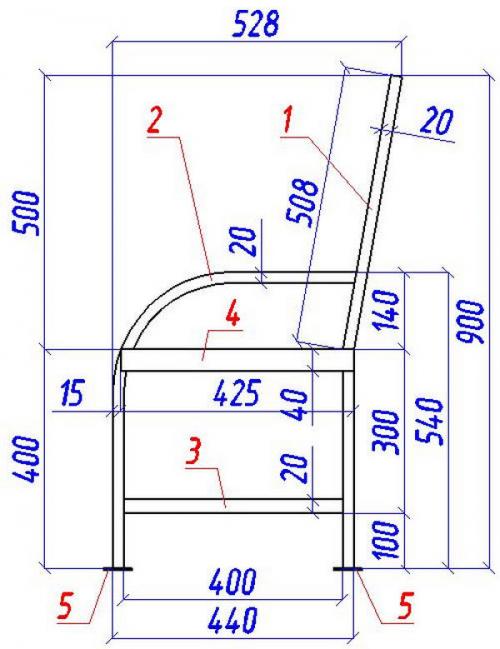

     Следующим этапом приступаем непосредственно к сборке скамейки, сборку ведем на прихватках при помощи сварочного аппарата. Сначала собираем боковые стенки. Стыкуем вместе детали №1 и №2 (см. чертеж) следя за тем, чтобы низ ножек находился в одной плоскости. Для того чтобы ножки скамейки не разъезжались от нагрузки во время эксплуатации, по низу на высоте 100 мм, устанавливаем перемычки (дет. поз. №3). Далее на высоте 400 мм от пола, прикрепляем к ножкам, широкой стороной, детали основания сидения позиция №4 (на противоположных стенках эти детали располагаются зеркально). Для предотвращения проваливания скамьи в грунт, при использовании ее на улице, необходимо приварить к ножкам пятаки из листовой стали толщиной 3…4 мм (поз. №5). В противном случае, если ее использование предполагается на твердой поверхности, заменяем пятаки на пластиковые заглушки для труб.

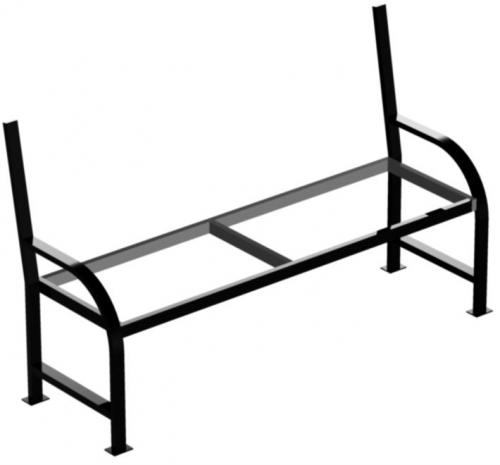

     После сборки и окончательной подгонки всех элементов боковин, устанавливаем между ними продольные трубы длиной 1380 мм (поз. №7), приваривая их по краям деталей №4, в одной с ними плоскости. Дополнительно немного усиливаем сидение, поставив по центру скамьи перемычку 385 мм (поз. №8). После сборки каркаса проверяем все размеры по чертежу, замеряем диагонали, плоскости, углы, при необходимости исправляем выявленные недостатки и полностью провариваем все элементы конструкции. Далее производим зачистку сварных швов, грунтовку и окраску металлокаркаса скамейки в нужный цвет.

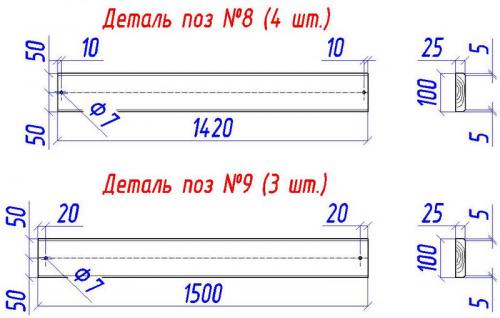

        На третьем этапе, готовим доски из сосны для сидения и спинки, шириной плахи 100мм, толщиной 25 мм. Для сидения нужно изготовить четыре доски в размере 1420 мм (поз №8, 25х100х1420мм – 4 шт.), для спинки достаточно трех досок длиной по 1500 мм (поз. №9, 25х100х1500мм – 3 шт.). Доски необходимо отшлифовать и для более комфортного сидения снять по всей длине фаски с верхних кромок. Покрытие используем комбинированное, первый слой защитные антисептические грунты, второй слой атмосферостойкие колирующие или прозрачные лаки.

     После высыхания лакокрасочных покрытий каркаса скамейки и досок, осуществляем окончательную сборку. В качестве крепежа досок к каркасу подойдут саморезы или мебельные болты. Более качественное и надежное соединение получается на болтах (у нас М6х35). В дереве и металле сверлим отверстия диаметром 7 мм, для сидения на расстоянии 10 мм от края деталей, для спинки – 20 мм. Что бы скамейка не потеряла эстетический вид от торчащих концов болтов и гаек, утапливаем их внутрь трубы. Для этого со стороны крепления гаек рассверливаем в трубе отверстия диаметром 15 мм, т.е. крепление будет осуществляться только за одну стенку профильной трубы, с расположением гайки внутри трубы. После затяжки болтового соединения закрываем получившиеся отверстия пластиковыми или резиновыми заглушками.

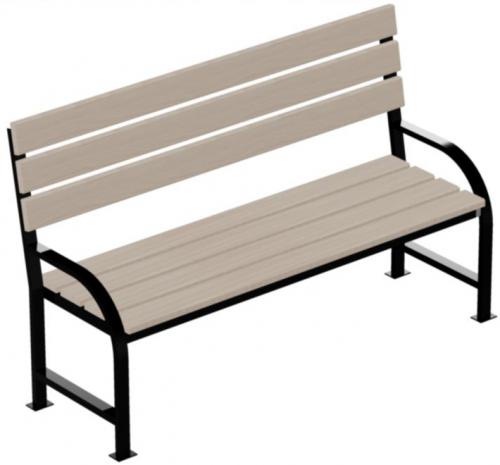

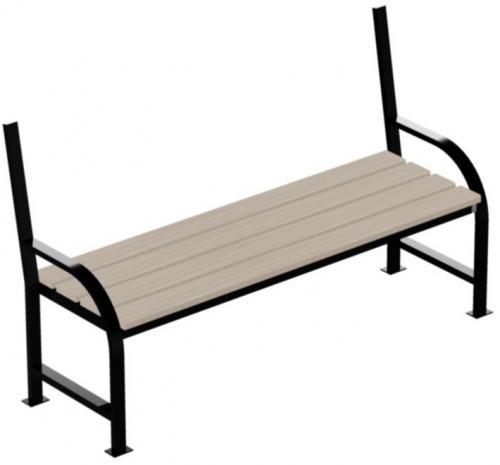

     На этом изготовление скамьи со спинкой закончено. Чуть ниже показан итоговый расход основных материалов используемых в данной конструкции:

— Труба профильная -40х20х1,5 = 8,4м (11 кг);

— Сталь листовая -4х50х70 = 0,4 кг

— Заглушка пластиковая для профильной трубы = 2 шт. (если не используется поз. №5 то = 6 шт.)

— Доска -25х100 = 10,2м (0,026 м3);

— Болт мебельный М6х35 = 14 шт. / Гайка М6 = 14 шт. / Заглушка ф15 = 14 шт.

     Если необходимо изготовить скамейку другой длинны, то соответственно увеличиваем размеры деталей позиции №6, №8, №9. Для придания максимальной жесткости конструкции, можно установить между поперечинами боковых спинок (поз. № 3) дополнительную продольную балку из прямоугольной трубы, приваривая ее по центру этих деталей. Длина этой балки при размере скамейки 1,5 м, составит 1420 мм.
