Теплоотдача 1 секции биметаллического радиатора. Расчет по площади

28.03.2020 в 11:25

Теплоотдача 1 секции биметаллического радиатора. Расчет по площади

Для каждого региона страны существуют нормы СНиП, в которых прописано минимальное значение мощности отопительного прибора на каждый квадратный метр площади помещения. Чтобы высчитать точное значение согласно этой норме, следует определить площадь имеющегося помещения (a). Для этого ширину комнаты умножают на ее длину.

Во внимание берут показательно мощности на каждый квадратный метр. Чаще всего он равен 100 Вт.

Определив площадь помещения, данные нужно умножить на 100. Результат делят на мощность одной секции биметаллического радиатора (b). Это значение нужно посмотреть в технических характеристиках прибора – в зависимости от модели, цифры могут отличаться.

Готовая формула, в которую следует подставить собственные значения: (a*100): b= нужное количество.

Рассмотрим на примере. Расчет для помещения, площадь которого составляет 20 м², тогда как мощность одной секции выбранного радиатора равна 180 Вт.

Подставляем нужные значения в формулу: (20*100)/180 = 11,1.

Однако пользоваться этой формулой расчета отопления по площади можно только при расчете значений для помещения, высота потолков в котором меньше 3 м. Кроме того, при таком методе не принимаются во внимание потери тепла через окна , также не рассмотрены толщина и качество утепления стен. Чтобы расчет был более точным, за второе и последующие окна в помещении нужно прибавлять к итоговой цифре 2 – 3 дополнительных секции радиатора.

Теплоотдача 1 секции биметаллического радиатора. Расчет по площади

Теплоотдача 1 секции биметаллического радиатора 350. Расчет тепловой мощности

Для организации обогрева помещений необходимо знать требуемую мощность на каждое из них, после чего произвести расчет теплоотдачи радиатора. Расход тепла на обогрев комнаты определяется достаточно простым способом. В зависимости от расположения принимается величина теплоты на обогрев 1 м3 комнаты, она составляет 35 Вт/ м3 для южной стороны здания и 40 Вт/ м3 – для северной. Реальный объем помещения умножается на эту величину и получаем требуемую мощность.

Внимание! Приведенный метод подсчета необходимой мощности является укрупненным, его результаты учитываются только в качестве ориентира.

Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя. В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС.

Исходя из нашей таблицы, теплоотдача одной секции биметаллического радиатора с межосевым размером 500 мм составляет 204 Вт, но только при температуре в подающем трубопроводе 105 ºС. В современных системах, особенно индивидуальных, настолько высокой температуры не бывает, соответственно, и отдаваемая мощность уменьшится. Чтобы узнать реальный тепловой поток, нужно вначале просчитать параметр DT для существующих условий по формуле:

DT = (tпод + tобр) / 2 – tкомн, где:

  • tпод – температура воды в подающем трубопроводе;
  • tобр – то же, в обратке;
  •  tкомн – температура внутри комнаты.

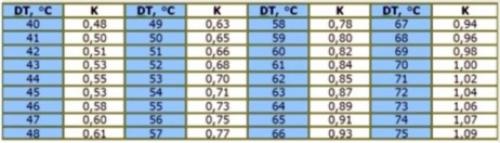

После этого паспортная теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT по таблице:

Теплоотдача 1 секции биметаллического радиатора 350. Расчет тепловой мощности

Например, при графике теплоносителя 80 / 60 ºС и комнатной температуре 21 ºС параметр DT будет равен (80 + 60) / 2 – 21 = 49, а поправочный коэффициент – 0.63. Тогда тепловой поток 1 секции того же биметаллического радиатора составит 204 х 0.63 = 128.5 Вт. Исходя из этого результата и подбирается количество секций.
