Вытяжная вентиляция в частном доме через стену. Схемы вентиляции через стену

Вытяжная вентиляция в частном доме через стену. Схемы вентиляции через стену

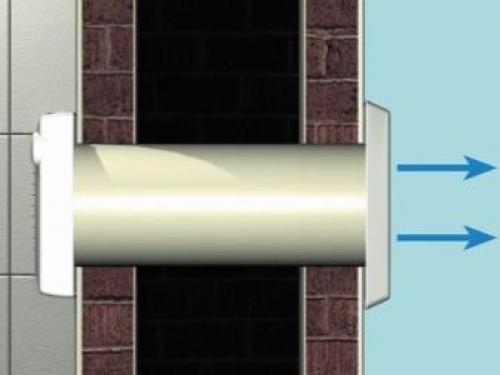

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

• с естественной тягой;
• с механическим оттоком;
• комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

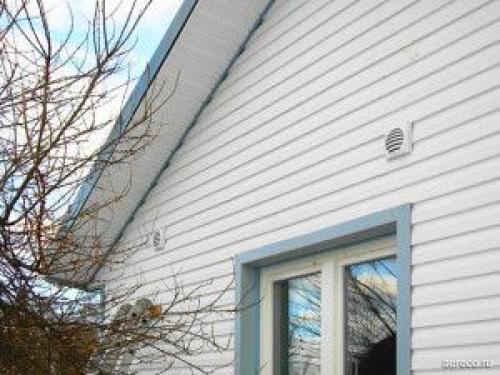

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Вытяжной клапан в стене. Как правильно выбрать и монтировать клапан приточной вентиляции?

Клапан приточной вентиляции является важным звеном вентиляционной сети и широко используется в индивидуальных системах вентиляции. Прибор участвует в организации воздухообмена помещения и способствует созданию в нём благоприятного микроклимата.

Для чего нужен?

Роль клапанов приточной вентиляции трудно переоценить. Энергосберегающие тенденции современного строительства нередко приводят к абсолютной герметизации помещений, в результате которых происходит нарушение воздухообмена между улицей и пространством зданий. Это зачастую влечёт за собой застаивание воздушных масс, излишнее влагообразование и, как следствие, появление плесени и грибка.

Кроме того, в закупоренных помещениях тяжело находиться: в результате снижения уровня кислорода при одновременном повышении количества углекислого газа снижается работоспособность и ухудшается общее состояние человека. Практичным решением данной проблемы является установка клапана приточной вентиляции. Это позволяет обеспечить постоянный приток свежего воздуха и обойтись без приобретения дорогостоящих приточно-вытяжных установок или кондиционера.

Кроме того, проходящий сквозь клапан воздух подвергается очищению от песка, насекомых, пыли и мелкого механического мусора. Важной особенностью моделей является мощная шумоизолирующая функция. Клапаны препятствуют проникновению уличных шумов в помещение и обеспечивают максимальный уровень комфорта.

Именно в этом заключается главное преимущество использования клапанов приточного типа перед проветриванием помещения при помощи форточек и фрамуг. К тому же открывание форточки в зимнее время может вызвать заметное снижение температуры воздуха внутри помещения. Используя приточный клапан, данную проблему легко решить. Достаточно лишь разместить прибор над радиатором отопления, и поступающий воздух будет смешиваться с тёплыми потоками, поднимающимися снизу вверх.

Принцип работы

Конструкция приточного клапана довольно проста. В состав устройства входят воздуховод, цилиндрический корпус сечением 6-14 см, фильтр грубой очистки и теплоизолирующий материал. Наиболее дорогие и современные модели дополнительно оснащаются термодатчиками, регуляторами влажности, вентиляторами и системой дистанционного управления. Снаружи прибор закрывается вентиляционной решёткой, которая служит защитой трубы воздуховода от попадания птиц, грызунов, опавших листьев и осадков.

Наиболее подходящим для изготовления решётки материалом является алюминий. Он обладает высокой коррозийной устойчивостью, имеет небольшой вес и отличается долгим сроком службы. Некоторые модели дополнительно оснащены антимоскитной вставкой, сделанной из полимерного материала. Со стороны помещения клапан закрывается декоративной крышкой, оснащённой ручкой для регулирования прохождения воздушных масс. Для сдерживания сильных порывов ветра во многих моделях предусмотрена установка уплотнительных колец, оборудованных заслонкой.

Кухонная вытяжка в частном доме зимой. Проблемы, связанные с естественной вентиляцией в зимний период

При строительстве частных домов в нашей стране, чаще всего используется естественная вентиляция. Она имеет массу достоинств, среди которых наиболее значимыми для застройщика  являются простота реализации и дешевизна исполнения. Но ее использование имеет и один недостаток – влияние разницы температур между домом и улицей на циркуляцию воздушных потоков: чем разница больше, тем и воздухообмен лучше.

Проблема естественной вентиляции дома в холодное время года заключается как раз в усиленном воздухообмене, при котором вместе с отработанным воздухом в атмосферу выносится до 40% тепла и как следствие, увеличиваются расходы на отопление.

Но если разговор идет об системе проветривания, нельзя не затронуть проблему вентиляции подпола в частном доме зимой.

Пространство под полом должно проветриваться, чтобы предотвратить появление конденсата на лагах и утеплительных конструкциях пола.

При организации неконтролируемого проветривания подпола в зимний период потери тепла через пол могут достигать 20%. Если прибавить к этому возможные потери, которые создает усиленный воздухообмен, то получается значительная цифра. Многие владельцы частных домов с подвалами решают проблему потери тепла при естественной вентиляции подпола в деревянных домах зимой, закрыванием продух. Это, как правило, помогает снизить потери, но возникает риск появления конденсата, гнили и поражению плесенью деревянных конструкций в «пироге» пола.

Нельзя обойти стороной и вопрос организации проветривания чердачного помещения. При недостаточной циркуляции воздуха на чердаке в летний период раскаленная крыша будет повышать температуру воздуха в жилых помещениях, в результате чего возможны дополнительные затраты на создание системы кондиционирования. В зимний период, наоборот, хороший воздухообмен на чердаке будет способствовать значительным потерям тепла через перекрытия. При этом, возможно образование конденсата в кровельном пироге и помещении чердака, который будет негативно влиять на состояние стропил и теплоизоляционного слоя.

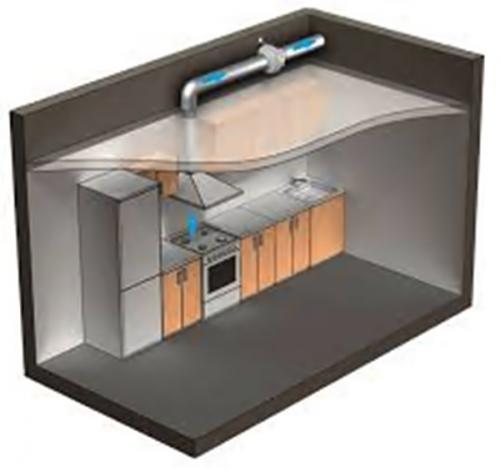

Кухонная вытяжка в частном доме через стену. Монтажные работы на кухне

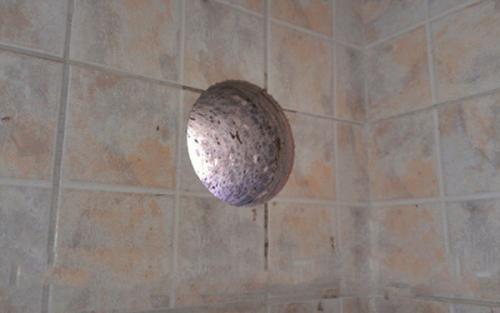

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

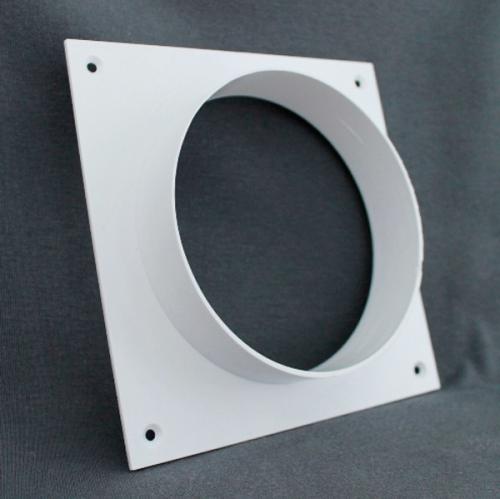

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

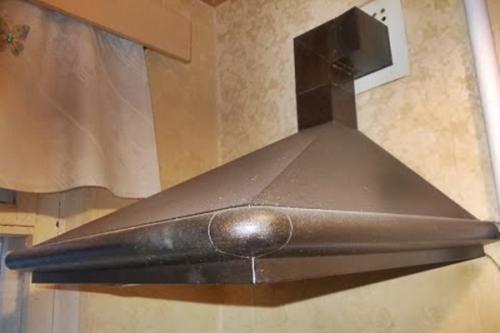

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

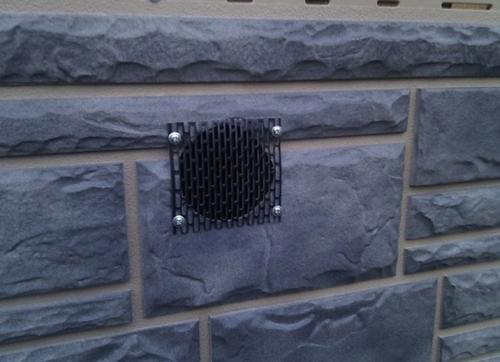

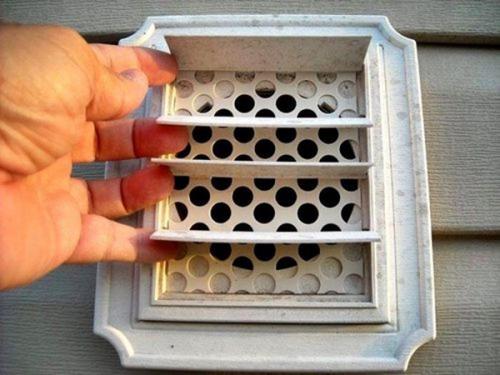

Обратный клапан на вентиляционной решётке

Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное — оно чуть дороже, но служат примерно в два раза дольше).

Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.

Вентиляция через стену или крышу? Виды вытяжных клапанов

Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.

1. Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
2. Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
3. Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
4. Фильтра.
5. Панели с декоративной крышкой.

Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.

Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.

В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.

Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.

• ДОМВЕНТ ОПТИМА

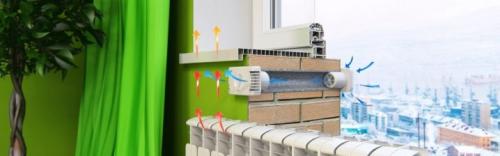

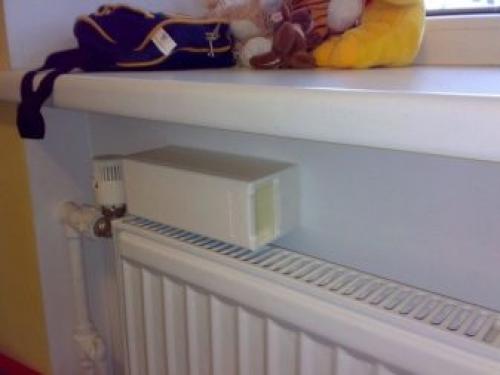

  Это устройство предназначено для обеспечения естественной вентиляции и работает за счет разницы давлений внутри и снаружи помещения. Для таких приточек рекомендована установка вблизи от радиаторов отопления. Прибор состоит из следующих элементов:

  • пластикового корпуса;
  • шумопоглотителя из вспененного полиэтилена;
  • фильтра грубой очистки;
  • утеплителя из вспененного полиэтилена (устанавливается со стороны помещения);
  • пластикового воздуховода;
  • наружной решетки.

  В комплектацию входят крепежные элементы. Средняя цена 1800 руб.

• ZLA 160 Helios


  Клапан представляет собой автоматическое устройство для подачи воздуха. Оснащен фильтром, не требует подключения к электросети. Регулирование силы потока воздуха обеспечивается термодатчиком, который срабатывает при установленном пороговом значении.

  Непрерывное поступление воздуха осуществляется через зазор шириной 4 мм. При срабатывании автоматики щель увеличивается настолько, насколько это необходимо для притока требуемой порции воздуха. Возможна комплектация вентилятором для устройства принудительной вентиляции. Средняя цена 13700 руб.

• KPV Marley


  Стеновый клапан для естественной вентиляции. Оснащен фильтрами тонкой очистки воздуха, не пропускающими пыль и пыльцу. Устанавливается в стены толщиной не более 580 мм. Отличается качественным шумопоглощением, теплоизолируется со стороны внутренних помещений. Страна производитель – Германия. Средняя цена 6700 руб.
