Барбекю для дачи своими руками. Закладка фундамента

09.10.2022 в 04:56
Содержание
  1. Барбекю для дачи своими руками. Закладка фундамента
  2. Простое барбекю из кирпича своими руками. Кладка кирпичного мангала на даче –, что нужно знать
  3. Барбекю своими руками: чертежи. Барбекю из кирпича своими руками: схемы, чертежи, фото, размеры. Обзор простых и сложных конструкций на дачном участке!
  4. Барбекю своими руками из металла. Как сделать мангал своими руками из металла
  5. Барбекю размеры чертежи. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

Барбекю для дачи своими руками. Закладка фундамента

В качестве основания можно уложить готовую дорожную плиту, но у такого варианта больше недостатков, чем достоинств. И обычно фундамент заливают своими руками. Площадь плиты изготавливают согласно размеру печи, с небольшими допусками по периметру. А площадку перед барбекю затем выкладывают такой же плиткой, что и дорожки на участке.

Барбекю для дачи своими руками. Закладка фундамента

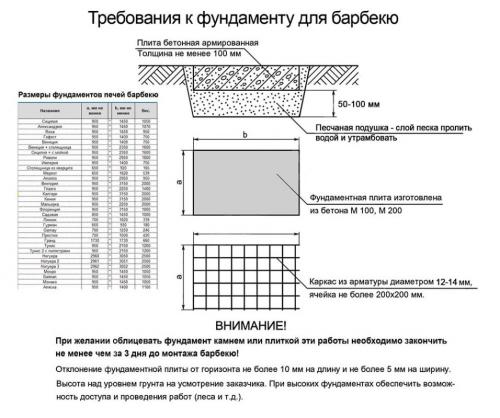

Еще на этапе проектирования глубину выемки грунта и толщину плиты рассчитывают таким образом, чтобы поверхность плиты возвышалась над грунтом на 50-60 мм.

Барбекю для дачи своими руками. Закладка фундамента

Если печь барбекю будет сравнительно небольшой, то достаточно, если толщина плиты будет в пределах 10 см. Для большого печного комплекса параметры плиты лучше рассчитать, основываясь на свойствах грунта и совокупной нагрузки на основание. В этом случае может понадобится заливка плиты толщиной 12-15 см.

Барбекю для дачи своими руками. Закладка фундамента

Подготовка

Барбекю для дачи своими руками. Закладка фундамента

Пошаговый алгоритм подготовки участка под бетонирование выглядит так:

  1. Размечают колышками и бечевой место.

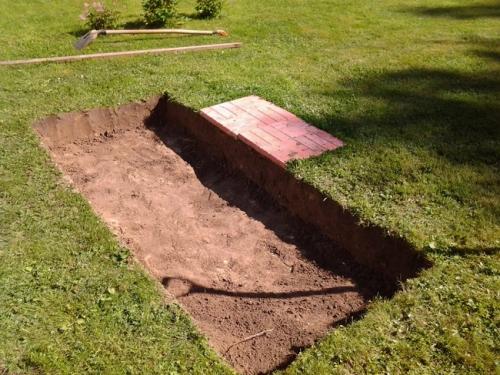

  2. Снимают верхний слой грунта на глубину около 30 см.
  3. Выравнивают и трамбуют дно.
  4. Устанавливают опалубку из обрезной доски или полос ОСП. Для надежности связывают углы «косынками» из обрезков материала.
  5. Засыпают щебень и песок общим слоем толщиной около 15-20 см. Выравнивают, поливают водой и уплотняют трамбовкой.
  6. Застилают разделительный слой из рулонной гидроизоляции. Она предохранит фундамент от намокания грунтовыми водами, и не даст влаги уйти в песок из бетона во время его созревания. Полосы стелют внахлест на 15-20 см, с выходом на торец будущей плиты.

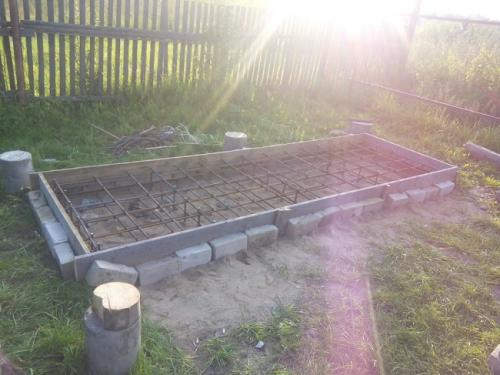

  7. Укладывают на подставки сетку из арматуры. Ее можно связать самому, но проще использовать карту дорожной сетки с параметрами 100х100х6,0 мм или 150х150х8,0 мм. Арматура должна лежать приблизительно в средине плиты на расстоянии не менее 30 мм от нижней и верхней поверхности. По периметру сетка не должна доходить до границ опалубки на 30-50 мм.

Выбор марки бетона

Обычные рекомендации по марке бетона, или классу прочности, для фундаментов основываются на весе конструкции. А он зависит от материалов. Для легких построек достаточно марки бетона М200-М250 (или B15-B20), а для более тяжелых — М300 (B22.5).

Если печь-барбекю небольшая, в виде открытого очага без дымохода, то даже с учетом использования полнотелого шамотного кирпича, можно заливать бетон марки М200. Для большой печи, а тем более печного комплекса, лучше поднять марку бетона до М250 или М300. Понятно, что при повышении марки, увеличивается расход цемента (приблизительно на 10% для каждой следующей марки), но надежность основания того стоит.

При изготовлении бетона своими руками обычно оперируют объемными долями. Если за единицу отсчета взять ведро с цементом марки М400, то пропорции щебень/песок в объемных долях (в ведрах) выглядят следующим образом:

  • М200 — 4.9/3.2;
  • М250 — 3.9/2.4;
  • М300 — 3.7/2.2.

В нормативных документах есть более точные пропорции с указанием веса каждого ингредиента, в том числе и воды. Причем соотношения весов зависят еще и от фракции щебня, но на бытовом уровне такие тонкости не учитывают. Главное, чтобы качество всех составных частей бетона было нормальным:

  • вода — чистой, из водопровода;
  • песок — речной или мытый (без примеси глины);
  • щебень — гранитный (не вторичный);
  • цемент — свежий (спустя месяц после изготовления он теряет до 10% вяжущих свойств, спустя 6 месяцев — треть).

Приготовление бетона и заливка

Барбекю для дачи своими руками. Закладка фундамента

Готовят бетон своими руками в бетономешалке, перемешивая вначале сыпучие материалы насухо, а потом постепенно добавляя воду.

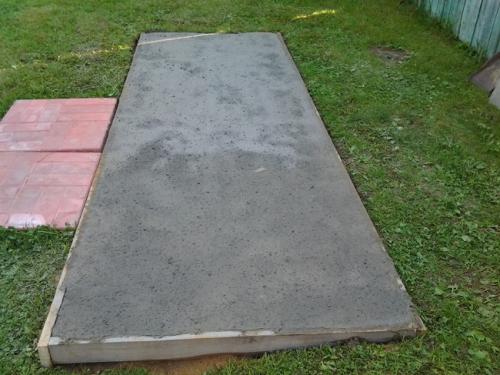

Заливку плиты проводят в один прием, точнее — в течение одного рабочего дня, чтобы не образовывались «холодные швы». После заливки каждой порции смесь обязательно уплотняют обрезком арматуры или ломом, стараясь выгнать воздух из раствора и не сбить при этом арматурную сетку.

В течение первой недели плиту держат накрытой пленкой или мешковиной, периодически смачивая ее водой. Это обязательное условие для правильного созревания бетонного камня.

Простое барбекю из кирпича своими руками. Кладка кирпичного мангала на даче –, что нужно знать

Альтернатива изделиям из металла для приготовления шашлыка – мангал из кирпича. Выкладывается он как отдельное устройство или с дополнительными функциями плиты, коптильни, решеткой для барбекю.

Кладка массивных конструкций трудоемкая, требует знаний и опыта. Если же хозяева хотят вручную освоить, то лучше это делать под руководством мастера, следуя его инструкциям.

Кирпичный мангал станет красивым и практичным, усадьбы в частном секторе.

Источник: https://cabel-electro.ru/stati/delaem-barbekyu-iz-kirpicha-svoimi-rukami-mangal-iz-kirpicha-v-besedke

Барбекю своими руками: чертежи. Барбекю из кирпича своими руками: схемы, чертежи, фото, размеры. Обзор простых и сложных конструкций на дачном участке!

Те, кто любит жареное мясо, рыбу или овощи на углях понимают, что их изысканный вкус и аппетитный вид во многом зависят от хорошего барбекю. Такие печи могут быть построены из разных материалов, но самым распространенным и наиболее надежным вариантом является мангал-барбекю из кирпича.

Барбекюшница может быть, как построенной на отдельном фундаменте, так и установленной на полу уличной беседки и органично вписанной в ее интерьер. В зависимости от этого можно выбрать размер конструкции. Также нужно определиться какая будет форма жаровни: полукруглая, треугольная, квадратная или многоугольная.

Что учитывать при постройке барбекю?

Перед тем как сделать барбекю на даче, необходимо найти площадку, которая будет отвечать требованиям безопасности:

  • Удаленность от других строений и растительности
  • Доступность источника воды
  • Расчет проседания почвы
  • Отсутствие легковоспламеняющихся предметов рядом

Барбекю своими руками: чертежи. Барбекю из кирпича своими руками: схемы, чертежи, фото, размеры. Обзор простых и сложных конструкций на дачном участке!

С чего начать?

После того, как будет выбрано местоположение будущей постройки, выбраны размер и форма очага, продуманы дополнительные конструкции (крыша, полки, место для хранения дров), можно начинать рисовать чертеж барбекю из кирпича. На нем обязательно должны быть прописаны общие размеры постройки и каждого элемента в отдельности. Специалисты советуют придерживаться оптимальных размеров печи:

  • Высота барбекю: 1,8 м
  • Высота постамента: 0,8 — 0,9 м
  • Уровень жаровни от пола: 0,5 — 0,7 м
  • Ширина печи внутри: 0,5 м

Барбекю своими руками: чертежи. Барбекю из кирпича своими руками: схемы, чертежи, фото, размеры. Обзор простых и сложных конструкций на дачном участке!

Чтобы сделать правильную разметку будущего основания, можно вбить в землю колышки и натянуть на них веревку или бечевку.

Барбекю своими руками: чертежи. Барбекю из кирпича своими руками: схемы, чертежи, фото, размеры. Обзор простых и сложных конструкций на дачном участке!

Как сделать фундамент?

Сначала нужно вырыть неглубокую (30-50 см) П-образную траншею, насыпать и утрамбовать гравий, на него положить арматурную сетку или решетку из прутов и смонтировать опалубку. Затем все залить бетонной смесью. Для того, чтобы основание хорошо высохло и приобрело необходимую прочность потребуется от нескольких дней до одной недели. Только потом можно приступать к строительству самого барбекю. Чтобы раствор твердел одинаково по всей площади основания, бетонирование нужно сделать за один раз. Бетонную смесь обязательно нужно трамбовать, чтобы избежать появления пузырьков воздуха.

Какие материалы понадобятся?

В независимости от того, какая форма конструкции была выбрана, материалы нужны примерно одни и те же.

  • Гидроизоляция (гудрон иди рубероид)
  • Огнеупорный кирпич
  • Облицовочный кирпич
  • Жирная глина
  • Песок
  • Соль или клей
  • Вода

Барбекю своими руками: чертежи. Барбекю из кирпича своими руками: схемы, чертежи, фото, размеры. Обзор простых и сложных конструкций на дачном участке!

Как сделать раствор для кладки?

Следуя советам профессиональных печников, нужно глину перед началом работы замочить на сутки. После этого начать смешивать с водой до тех пор, пока раствор не приобретет консистенцию густой сметаны. Затем в смесь постепенно добавлять просеянный через сито песок.

Чтобы раствор был более прочным, можно добавить в него поваренную соль (около 200 г на ведро) или 1 кг термостойкого клея. Во избежание засыхания смеси, ведро необходимо накрыть крышкой.

Барбекю своими руками: чертежи. Барбекю из кирпича своими руками: схемы, чертежи, фото, размеры. Обзор простых и сложных конструкций на дачном участке!

Как класть кирпич?

На высохшее основание кладется лист гудрона или рубероида, на котором уже непосредственно будет строиться вся конструкция. При кладке стоит придерживаться определенной схемы барбекю из кирпича — схемы порядовки. Этот способ проверен временем и является наиболее оптимальным при возведении данной конструкции. Порядовка — это укладывание кирпича в шахматном порядке. Сначала на лист гидроизоляционного материала нужно выложить кирпичи рядом, но без раствора. Такая примерка поможет увидеть общую картину и при необходимости обрезать кирпич.

Как строить?

Для правильной постройки барбекю нужно строго следовать пошаговой инструкции.

  • 1) Первый ряд укладывать так, чтобы полностью закрыть основание из бетона (при этом по периметру оставить 5-10 см).
  • 2) Далее следует выкладывать «кирпичные ноги». Если конструкция простая, то их достаточно одной сзади и двух по бокам.
  • 3) Потом, если есть необходимость в дополнительных перекрытиях (чтобы установить полки для посуды или сделать место для хранения дров), то их стоит расположить между основанием конструкции и верхними точками стоек.
  • 4) Следующий этап — укладка перекрытия на опоры, которое будет работать как основание топки.
  • 5) Затем несколько рядов кирпича формируют нишу для топлива и места крепления сеток для барбекю.
  • 6) Потом производится кладка стен для зоны приготовления.
  • 7) На последнем этапе в центре конструкции путем сужения кладки возводится общий дымоход. Внутренние стены дымохода можно оштукатурить, чтобы она стала ровной и не накапливала в неровностях копоть. Сверху выходной трубы нужно установить козырек, служащий защитой от атмосферных осадков.

Как украсить?

Чтобы печь приобрела законченный вид, убираются излишки раствора, сглаживаются швы. Печь можно украсить изразцами или плиткой. После того, как мангал — барбекю будет готов, его нужно постепенно просушивать. В течении 3 — 7 дней протапливать небольшим количеством дров.

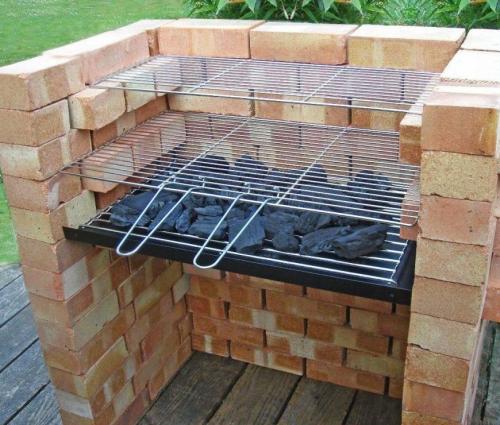

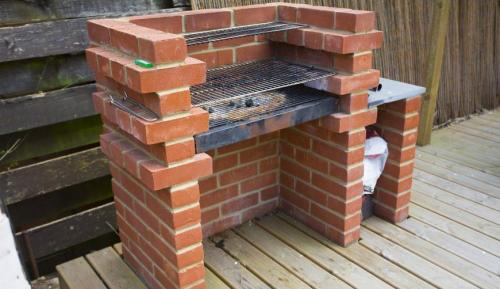

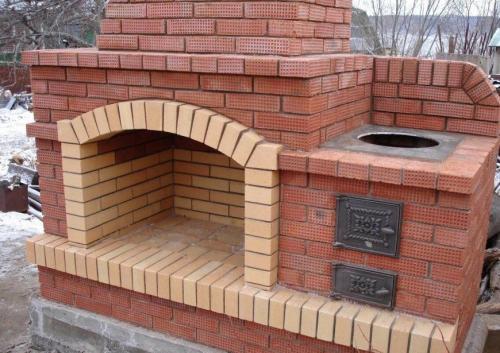

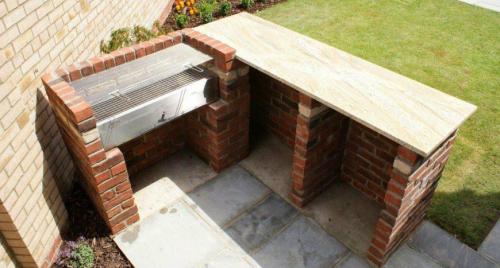

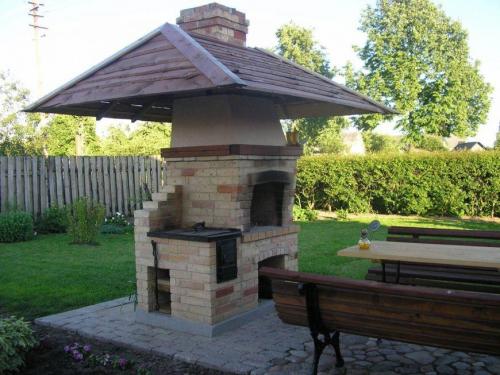

Ниже представлены несколько фото барбекю из кирпича.

Блюда, приготовленные на свежем воздухе в такой печи, будут ароматными, вкусными, а главное — полезными! Можно приглашать гостей и радовать их кулинарными шедеврами.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

Мангал из металла, изготовленный своими руками, всегда надежнее в использовании и более эстетично смотрится. Бывают статичные конструкции, которые устанавливаются на участке для постоянного использования на одном месте, или мобильные конструкции, которые разбираются и легко перевозятся в любое место на автомобиле. Рассмотрим несколько вариантов с фото, схемами и подробным описанием процесса изготовления и рекомендациями от мастеров.

Основные этапы изготовления любого мангала и советы специалистов

В создании своими руками любого мангала из металла основные моменты — выбор материала, модели и размеров будущей конструкции. По советам опытных мастеров, металл следует выбирать не тонкий, не менее 4 мм шириной, лучше больше. Есть конструкции, которые выполнены из 8 мм. Их сложно распиливать, но результат будет достойным, такой мангал прослужит очень долго.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

Размеры конструкции каждый может определить для себя самостоятельно, в зависимости от своих нужд. Важно только вырезать детали по выбранной схеме и лучше предварительно начертить собственный чертеж со своими габаритами.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

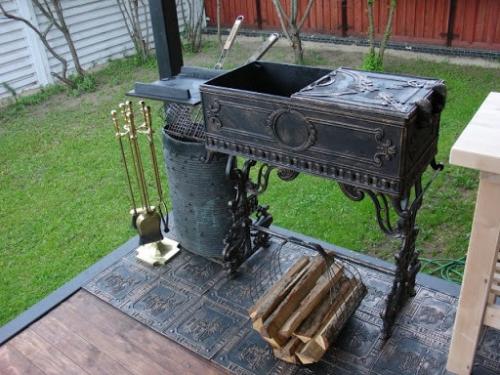

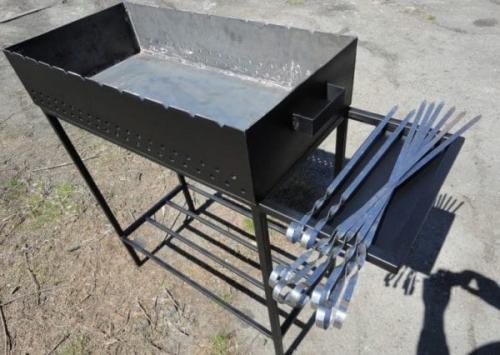

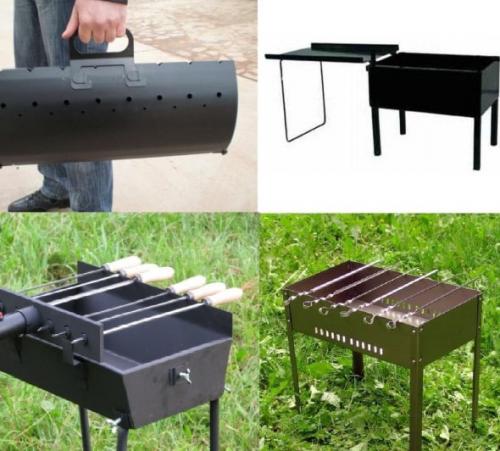

Чаще всего можно встретить мангал прямоугольной формы. Он может быть на высоких ножках или без них, складным или стационарным.

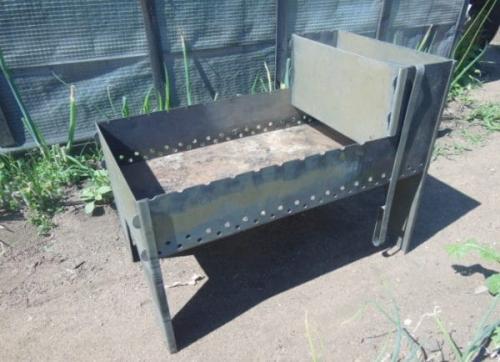

Иногда делают мангалы с трубой. Для этого следует подготовить чертеж боковин по определенной выкройке. Бывают мангалы в виде баллона, они позволяют закоптить мясо.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

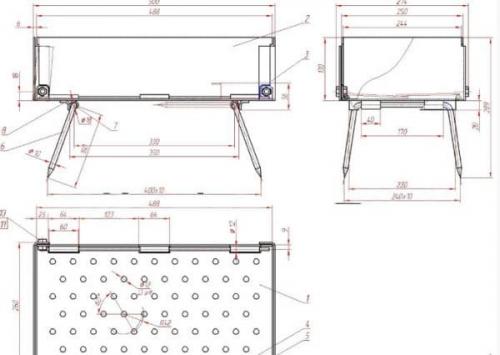

Мангалы с местом для чаш или казанов делаются по более сложным чертежам. Все они приведены далее на фото.​

Если в работе над мангалом выбран очень толстый металл, и распилить его своими руками нет технической возможности, можно обратиться в любую мастерскую со схемой и размерами, чтобы выпилить детали, а после приступать к самостоятельной сборке.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

Далее следует соблюдать очередность действий:

  1. Вырезать детали короба или основной части.
  2. Проделать все отверстия, запланированные по модели.
  3. Сварить короб.
  4. Вырезать по размерам станину, если требует модель. Сварить.
  5. Приварить ручки при необходимости.
  6. Можно покрасить конструкцию.

С покраской специалисты расходятся во мнении. Некоторые советуют покрыть краской или любым составом от коррозии металла. Другие говорят о том, что даже любая термостойкая краска облезет после нескольких использований.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

После сборки конструкции важно обработать металл по всей поверхности щеткой, которая надевается на болгарку. Это уберет все шероховатости и придаст законченный вид конструкции.

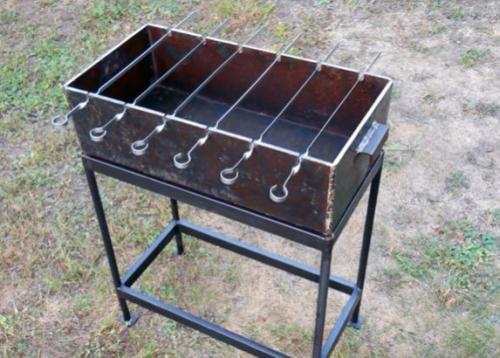

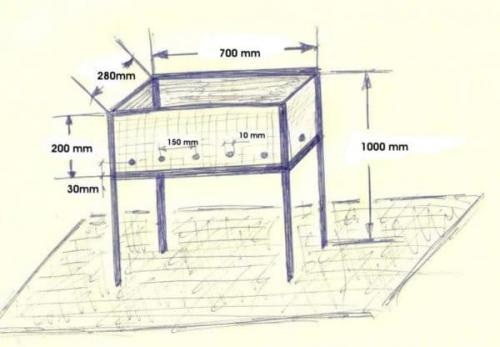

Мангал со съемной подставкой из металла 8 мм с размерами

Мангал на съемных ножках подойдет для стационарного использования и для перемещения с собой в машине на пикник. Это очень удобная и простая модель мангала, которую можно смастерить из металла своими руками.

Барбекю своими руками из металла. Как сделать мангал своими руками из металлаЧертежи и схема работы довольно просты. Размеры можно оставить как в описании или подогнать под себя. Мангал на фото в описании сделан из металла толщиной 8 мм для прочности. Сварка осуществлялась электродами 4 мм.

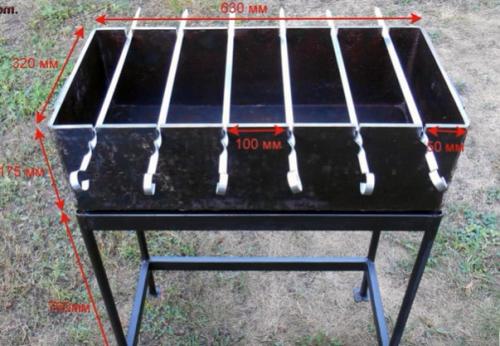

Размеры мангала на образце следующие:

  • высота ножек – 760 мм;
  • высота короба – 15 мм;
  • ширина короба – 320 мм;
  • длина короба – 630 мм;
  • расстояние между пазами для шампуров – 100 мм;
  • расстояние от крайних пазов до боковой стенки – 50 мм.

Размеры продуманы и рассчитаны на небольшую семью и для удобства перевоза всей конструкции в автомобиле.

Делать мангал следует так:

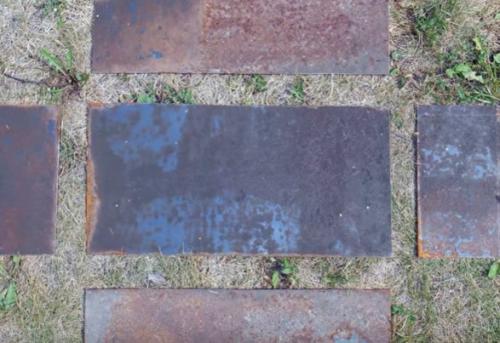

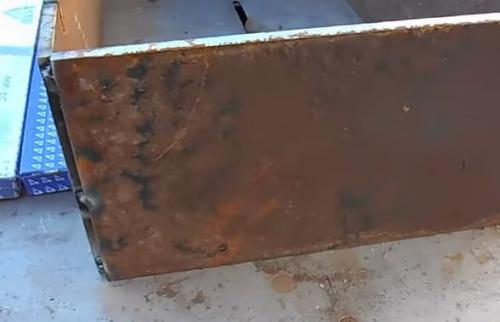

  • Распилить металл по размерам на заготовки.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

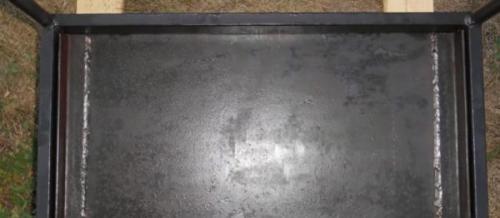

  • Сварить короб, предварительно скрепив его прихватками.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

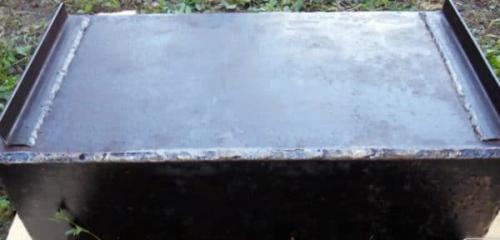

  • Приварить снизу с 2 сторон 2 уголка.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

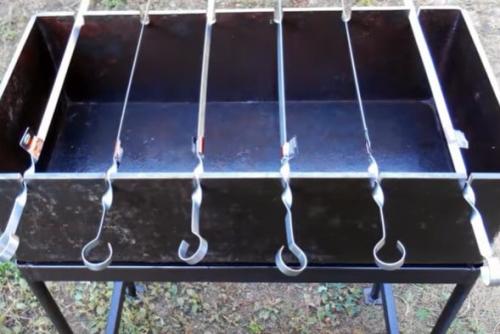

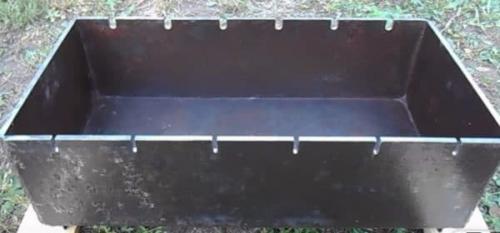

  • Выпилить прорези под шампуры.

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

Барбекю своими руками из металла. Как сделать мангал своими руками из металла

Барбекю размеры чертежи. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

  • Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
  • Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
  • Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
  • Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
  • Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.

    Разные системы отопления

  • Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.

    Барбекю размеры чертежи. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

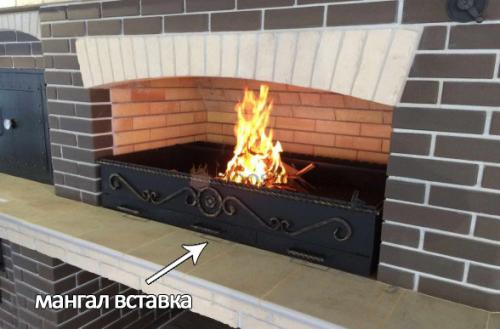

    Готовый мангал, который вставляется в печь

  • Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.
