Двускатная или щипцовая крыша  — крыша с двумя наклонными к наружным стенам скатами.

Из трёх основных форм крыш (1/ односкатная ; 2/ двускатная или щипцовая ; 3/ четырёхскатная или шатровая ) двускатная считается лучшей, поэтому очень распространена. В такой крыше стропила опираются друг на друга, каждая пара стоит отдельно, и связываются пары стропил обрешёткой . В торцах крыша имеет треугольные стены — фронтоны или, иначе, щипцы . Под крышей устраивается чердак . Освещение и вентиляция чердака двускатной крыши производится посредством окон во фронтонах и (или) окон на скатах, называемых слуховыми .

Комбинация двускатной и шатровой крыши образует полувальмовую крышу, по удобствам занимающую среднее место между двускатной и шатровой крышами.

Пересечением двух двускатных крыш образуется многощипцовая крыша.

Крыши с неравномерными углами наклона скатов (то есть расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

Крыша с разными углами наклона скатов

Ломаная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду. В такой крыше увеличенный объем чердака позволяет с легкостью обустроить мансарду, которую защищают от влаги и утепляют.

Ломаная щипцовая крыша

Двускатная симметричная крыша имеет в своем основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали её любимицей не только профессиональных строителей, но и начинающих специалистов.

Двускатная симметричная крыша

СПб., 1890—1907.

Двускатная крыша стропильная система. Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши

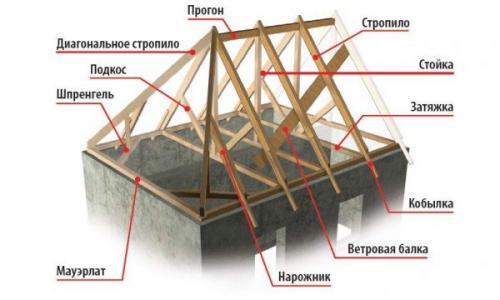

Стропильная система — для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил.

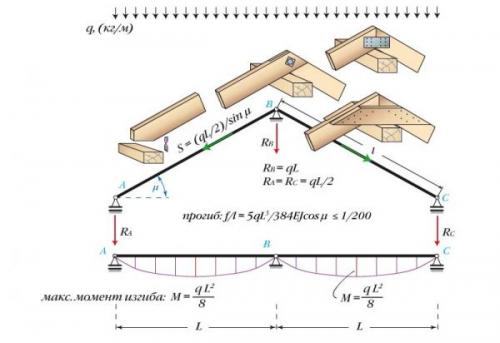

А как произвести расчет стропильной системы вы можете прочитаете.

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системыклассифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

• Основания стропильных ног в вершине закрепляют накладками;
• Используют на боковые части бруски большего сечения;
• Закрепляют бруски, производя их врубку в коньковый элемент;
• Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса подследует обратить внимание на некоторые моменты:

• Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
• Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
• Длина доски скоса должна быть длиннее линии стены;
• Сечение каркасных брусков должно быть максимальным;
• Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

• Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
• В центральной части каркаса следует установить бабку;
• Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой напленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

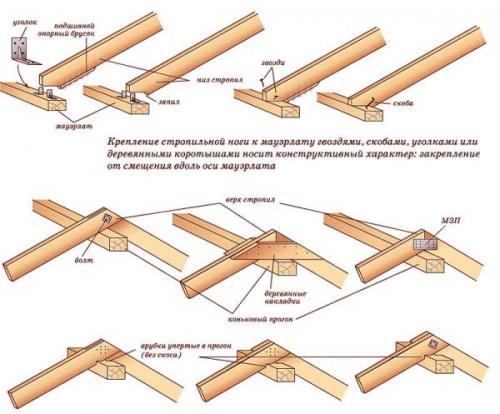

Варианты крепления основания системы к мауэрлату:

• Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
• Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме , на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Двускатная крыша чертеж. Стропильная система двухскатной крыши своими руками: обзор конструкций висячего и наслонного типа

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.
