Электропроводка в деревянном доме. Выбор кабелей и аппаратуры

Электропроводка в деревянном доме. Выбор кабелей и аппаратуры

При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.

Таблица которая поможет выбрать провода для электропроводки

Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.

Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.

Выбор розеток и выключателей производят по нескольким параметрам:

• По току, на который они рассчитаны;
• По типу установки: для скрытой или для внешней проводки;
• Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.

Открытая электропроводка в деревянном доме. Какой провод использовать для деревянного дома

Кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:

Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять:  за потолками и в пустотах перегородок из горючих материалов в металлических трубах ,  обладающих локализационной способностью , и в закрытых коробах; за потолками и в перегородках из негорючих материалов - выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. Должна быть обеспечена возможность замены проводов и кабелей.

Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.1:

Электропроводки следует устраивать путем пропуска кабелей  (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также  через отверстия в деревянных элементах каркаса стен и перекрытий .  Пропуск  таких кабелей и проводов через конструкции дома  допускается устраивать без использования втулок и трубок .

И пункт 13.5.2:

Для электропроводок  должны использоваться изолированные провода в защитных оболочках  или кабели в оболочках из материалов, не распространяющих горение .

• Кабель — это два и более изолированных проводника, объединённых воедино и покрытых изоляцией.

• Провод — это одножильный или многожильный имеющий или не имеющий изоляцию проводник.

Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, не распространяющий горение, без дополнительных защитных оболочек. На этой почве возникает множество споров.

Виталик1985 ( Пользователь FORUMHOUSE):

Думаю, что прокладка кабеля в стальных трубах  —  это избыточное решение. Вероятность того, что пробьёт кабель — мизерная, пожары чаще случаются из-за искры в розетке. Лучше уделить большее внимание автоматам защиты, соединениям, распаечной коробке, выключателям и т.д.

Скрытая проводка в деревянном доме. Полимерная труба

Сама по себе труба напоминает шланг от пылесоса. Она гофрирована, ее главной отличительной чертой является то, что материал, из которого она изготовлена, не поддерживает возможный процесс горения. Он не выделяет при оплавлении отравляющих для человека газов, а испарения фенолов и других активных соединений в нормальном состоянии не превышают общемировых норм. (В частности, они меньше, чем выделяет пластиковая бутылка, в которую разливают газированную воду).

Диаметр трубы можно выбрать. Чем больше проводов, тем толще должна быть гофра. Однако следует иметь в виду, что все провода должны располагаться в трубе свободно, их нельзя «впихивать» во-избежании перетирания и повреждения изоляции. Стоит упомянуть все преимущества такой организации проводки:

• в гофру можно убрать сразу все провода в помещении, убирая эффект «паутины проводов»;
• гофрированная труба надежно отделяет пожароопасную поверхность стен от проводов под напряжением;
• гофрированная труба обладает возможностью экранирования вредного электромагнитного излучения, исходящего от проводов с переменным током. Это достигается за счет внутренней отделки такой трубы металлизированным экранирующим материалом;
• превосходное локальное устройство электрохозяйства;
• гофрированная труба имеет привлекательный, немного футуристичный вид. Особенно на фоне классического традиционного деревянного массива.

Однако у гофрированных труб есть и существенные недостатки:

• Дорогостоящие проблемы дизайна.

Труба сама не в состоянии нести нагрузку собственного веса. Она, конечно, прекрасно может быть изогнута на 180 градусов с минимальным радиусом, но в этом и ее минус. По большей части своей протяженности все-таки желательно, чтобы такой «контейнер» выглядел ровным, параллельным углам помещения. В случае с гофрой это невозможно, даже если устанавливать кронштейны на очень малом расстоянии друг от друга. «Шланг» все равно будет иметь волнообразную форму (и если смотреть на него издалека – тоже).

Какой цвет не подбери (в тон стенам или контрастирующий яркий белый) волнистость трубы будет сильно портить эстетичность помещения. И единственный выход здесь – уложить гофру в сплошной и жесткий направляющий желоб, который в свою очередь будет крепиться к стенам. Но тогда возникают вопросы к желобу:

• из чего он должен быть сделан (пластик / металл);
• как он будет сочетаться с интерьером;
• насколько он громоздок и насколько трудоемким является его монтаж, т.е. проблема не решается, но усугубляется, переходя в новое качество.
• Проблема замены и ремонта проводки.

От огня с помощью гофрированной трубы мы защитились. Но как нам обеспечить доступ к проводке для обеспечения ее обслуживания и если необходимо, то и замены? Хотя теоретически это и просто, на практике это перерастает в грандиозное мероприятие. Действительно, т.к. труба гофрированная, то необязательно из нее что-то вынимать – достаточно просто ее сдвинуть, обнажив интересующий участок провода. Далее можно осуществить ремонт (заменив, к примеру, участок с поврежденной изоляцией) и вернуть все на место. Однако рачительные хозяева скорей предпочтут заменить весь провод целиком (от клемм до клемм), чем кустарным образом создавать из одного опасного участка сразу два (ведь у заменяемого участка 2 конца). И здесь, как минимум, без распрямления все гофры целиком не обойтись (чтобы можно было потом вытащить из нее весь интересующий нас провод).

А если пучок проводов еще и закручивается по спирали (как того требуют правила проведения электротехнических работ), то здесь речь может идти только о полном демонтаже всей гофры с вытягиванием всего пучка и последующей заменой провода. Это, конечно, не повторное оштукатуривание как в случае скрытой проводки, но не очень-то удобно держать провода не в открытом доступе.

Скрытая электропроводка в деревянном доме под гипсокартоном. Электропроводка в ванной

Ванная комната – это помещение с повышенным уровнем влажности, поэтому проводка при стене из гипсокартона должна соответствовать следующим требованиям:

• Распределительная коробка должна располагаться вне помещения
• Монтаж розеток должен выполняться минимум в 65 см от источника воды
• Все электрические элементы должны относиться к влагозащитному типу
• Линия должна заземляться
• Отдельный автоматический выключатель
• Шина заземления, трубы, водосток, электрические приборы, полотенцесушитель должны иметь общую систему уравнивания потенциалов
• Рекомендуется устанавливать светодиодные лампы

Следует брать медный трехжильный кабель, имеющий сечение не менее 2,7 мм2, предназначенный для влажных помещений. Проводка укладывается под потолком. К розеткам кабель спускается строго вертикально.

Теперь вы знаете, как проложить кабель в стене из гипсокартона. Сделать это самостоятельно несложно. Главное – делать все правильно с соблюдением всех правил монтажа.

Понравилось? Поделитесь в соц. сетях!

Монтаж при помощи гипсокартонных листов (сокращённо ГКЛ, а в простонародье просто гипсокартона), помогает скрыть дефекты стен, и является более дешёвым методом, чем выравнивание при помощи других методов.

Логично, что кабели, распределительные коробки, выключатели и розетки скрывают под гипсокартон (имеются ввиду специальные подрозетники – монтажные коробки для выключателей и розеток). Проще всего монтаж электропроводки сделать ещё в процессе монтажа ГКЛ, после установки профилей, и перед укладкой листов гипсокартона.

Электропроводка под ГКЛ является скрытой

Вначале рассчитывают сечение проводов кабеля (ВВГнг, ВВГнг-LS) электропроводки, исходя из нагрузки, потом определяют местоположение бытовых приборов и выключателей, и соответственно им намечают узлы разветвления проводки, которые будут производиться в распределительных коробках.

Поскольку электропроводка, и её составляющие – кабели, распределительные коробки, выключатели и розетки скрываются в гипсокартоне, то такая проводка считается скрытой, она должна укладываться в гофре из негорючего материала.

монтаж кабеля в гофре между профилями

Прокладывают гофру в пространстве между металлическими профилями и стеной. Если потолок также зашивается гипсокартонными листами, и в нем предполагается установка точечных светильников, то логичней будет произвести монтаж электропроводки на стене под потолком, сделав разводку для освещения, спуская отводы вниз для подключения выключателей и розеток.

монтаж проводки под потолком для освещения

Крепится гофра с кабелем при помощи специальных клипс, прикреплённых к шурупам, которые вкручиваются в дюбели. Отверстия под дюбели высверливаются при помощи перфораторного сверла.

Клипсовое крепление для гофры

Особенности монтажа электропроводки под ГКЛ

Выключатели и розетки размещаются в гипсокартоне на обычной высоте, так чтобы было удобно ими пользоваться.

Согласно ПУЭ к распределительным коробкам должен быть обеспечен доступ, поэтому следует предусмотреть съёмные панели напротив коробок, или использовать распределительные коробки, которые монтируются в гипсокартонном листе при помощи специальных лапок, также как и подрозетник розетки, разработанный под гипсокартон.

Установочная коробка для гипсокартона

Разветвительные коробки также должны быть изготовлены из негорючего материала. В общем, к данной электропроводке, предъявляются такие же требования, как и к скрытой проводке, с условием, что размещать выключатели и розетки можно в гипсокартоне только применяя специальные подрозетники, специально разработанные для этих целей.

Наружная электропроводка в деревянном доме. 2 способа прокладки проводов в деревянном доме: дизайн, безопасность или денежные затраты

Существует всего два варианта монтажа проводки в зданиях из древесины: открытая, расположенная на виду, или закрытая, спрятанная в строительных конструкциях.

Второй способ обеспечивает более красивый интерьер. Поэтому его чаще всего используют даже понимая, что повышается опасность возгорания и распространения открытого огня.

В качестве профилактики люди пропитывают деревянные конструкции противопожарными смесями. Но полностью возлагать надежды на этот прием не стоит.

Дело в том, что здания с пропиткой, как и обычные, при пожаре сгорают дотла.

Разница лишь в том, что огнезащитная обработка замедляет начальный этап возгорания, чем дает владельцу резерв времени порядка нескольких минут на вызов пожарной команды, быструю эвакуацию жильцов и имущества.

Основной причиной пожара по статистике остается неисправность электропроводки. Поэтому ее качеству необходимо уделять особое внимание.

Когда провода смонтированы с наружи стены, то они немного портят интерьер. Но, с другой стороны, все неисправности в них или на конечных точках: розетках, выключателях, светильниках хорошо заметны.

Первое появление дыма или огня можно быстро потушить хотя бы водой. Если же задымление просачивается где-то из стены, подрозетника или распаечной коробки, то быстро добраться к источнику огня проблематично. Потребуется разбивать строительную конструкцию.

Вот эти два момента и определяют разницу пожарной безопасности для открытой и закрытой проводки.

Важно понимать, что момент возникновения неисправностей в электропроводке не подчиняется никаким законам. Источниками опасности могут быть разряды молнии, мыши, случайные повреждения питающей сети.

С начала возгорания люди могут отсутствовать дома. Тогда оповестить пожарную команду будет некому.

Поэтому здесь важно предусмотреть два вопроса:

1. Надежный монтаж проводки по действующим правилам.
2. Обязательное применение комплекса электрических защит, способных в автоматическом режиме эффективно предотвращать любые аварийные ситуации.

Эти требования на первый взгляд понятны, но на практике непосвященный в тонкости электрики человек допускает множество грубых ошибок.

К сожалению, среди специалистов также нет однозначного мнения, а споры по разным аспектам монтажа ведутся постоянно — вольное толкование правил встречается часто даже при простом выборе проводов и кабелей.

Ниже привожу краткие цитаты из действующих документов, которые помогут вам правильно ориентироваться в этом сложном вопросе.

Проводка в деревянном доме в кабель канале. Открытая или закрытая

Существуют два основных типа построения электрической проводки: открытый и закрытый. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на наружных полках и так далее.

Процесс проведения кабеля открытым методом в деревянном доме может выполняться одним из двух основных способов:

1. С применением коробов, гофрированных труб или кабель-каналов. Вариант уместен для домов с плоскими стенами, которые, к примеру, отделаны вагонкой. Ключевым преимуществом данного подхода является доступность кабеля, возможность оперативного ремонта или замены, обустройства дополнительной ветки. Поскольку провода открыты, то они прекрасно охлаждаются, что исключает вероятность перегрева или возгорания. Для лучшей вентиляции полость кабель-канала должна быть заполнена проводами на 60% или меньше.
2. Для деревянного дома из оцилиндрованных бревен подойдет монтаж кабелей с помощью изоляторов. Сначала фиксируют керамические ролики, являющиеся отличными диэлектриками, затем к ним закрепляют кабели. Данная технология является устаревшей, ею редко пользуются даже сегодня. В идеале должны применяться разноцветные витые пары.

1. Установка на скобы. Альтернативный метод, который подходит в случае невозможности укладки кабеля в коробах или фиксации на изоляторах.
2. Ретро-проводка, позволяющая максимально эффектно и необычно замаскировать зафиксированный на стенах и под потолком кабель.

Скрытый монтаж электрической проводки уместен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не были покрыты отделочными материалами. Для деревянных домов кабели должны прятаться в металлические или гофрированные трубы. Категорически запрещено применение пластиковых кабель-каналов. Метод требует больших капиталовложений, но позволяет обеспечить качественную и безопасную укладку, спрятав кабель от глаз.

Нельзя однозначно сказать, что какая: скрытая или открытая электропроводка – для деревянного дома лучше или хуже. Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже были отделаны стены, поэтому не хочется срывать вагонку, чтобы выполнить скрытую укладку. В подобном случае выбирают метод открытого монтажа.

Источник: https://dekor-i-interer.ru-land.com/stati/skrytaya-elektrika-v-derevyannom-dome-tipovye-oshibki

Открытая электропроводка в деревянном доме пуэ. Что разрешают строительные нормы

В отличие от строгих требований ПУЭ СП 31-105-2002 строительные правила для каркасных одноквартирных зданий СП 31-105-2002 разрешают монтаж проводки в деревянном доме без металлических коробов. Чем вызвано такое допущение, намного снижающее трудоемкость и материалоемкость прокладки сетей?

При анализе исследований, проведенных в скандинавских странах, Канаде и Америке, выяснилось, что причиной большинства пожаров служили неисправные бытовые приборы, а не сама проводка. При качественных материалах и соблюдении правил монтажа риск возгорания сводится к нулю.

Российская версия СП 31-105-2002 — это адаптированная под наши условия технология, изначально разработанная в странах Европы и Америки. Поэтому строительные правила разрешают прокладывать силовые линии внутри пустотных конструкций без металлических каналов и труб. Но при важном условии — оболочка кабеля должна не гореть и не распространять огонь. Все составляющие электросети — сечения проводов, автоматические защитные устройства, длина цепей, электротехнические изделия, приборы — должны быть правильно подобранными, качественными и соответствующими друг к другу по всем техническим показателям.

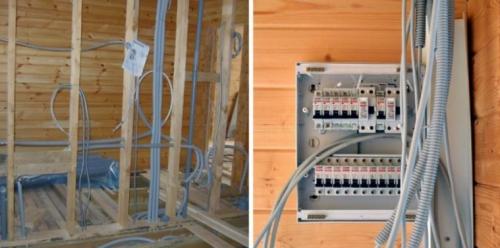

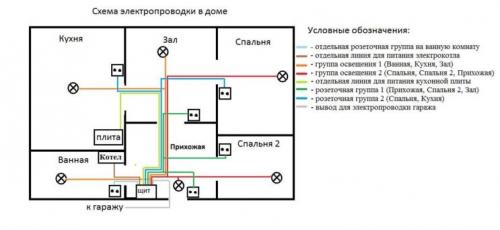

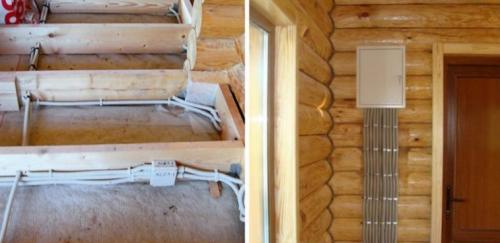

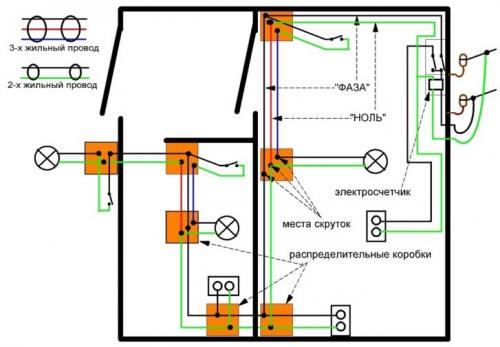

Схема электропроводки в деревянном доме

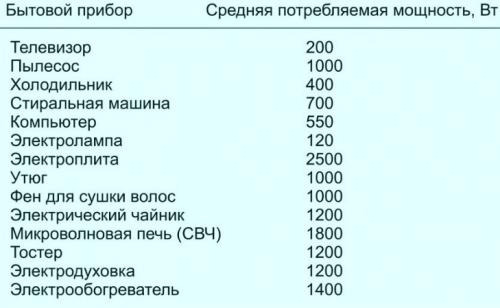

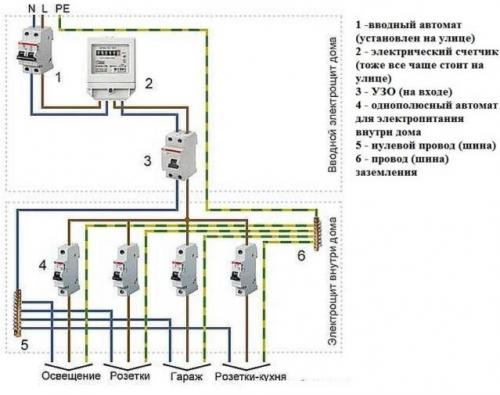

Для наглядного представления, а также определения расхода материалов нужно разработки схему электропроводки. Она состоит из нескольких ступеней:

• вводный автомат и счетчик — на улице;
• УЗО — на входе;
• однополюсные автоматы для различных веток сети — в доме;
• главная шина заземления — в электрощите.

Перед составлением схемы нужно начертить план дома с расстановкой мебели и оборудования, разметить розетки, выключатели, осветительных приборы. Согласно ПУЭ проводка для розеток и освещения должна быть отдельной от более нагруженных линий. Если в доме несколько этажей, на каждом размечаются основные и резервные точки питания.

Существуют правила по расположению проводки и электрофурнитуры в помещении:

• розетки — на высоте не менее 300 мм от пола;
• выключатели — 900-1500 мм;
• провода укладываются по стенам только вертикально, горизонтально и под прямым углом без наклона;
• чем меньше поворотов и соединений проводников, тем лучше;
• от газопровода и отопительных приборов нужно отступить не менее 400 мм, от потолка 300 мм;
• желательно, чтобы от распределительной коробки до самой отдаленной точки было не более 3 м.

Для электрощита нужно выделить сухое проветриваемое помещение. Схема выполняется в нескольких экземплярах, чтобы можно было использовать ее при тестировании системы или ремонте.
