Как сделать электропроводку в доме из бруса. Разбиваем потребителей на группы

Как сделать электропроводку в доме из бруса. Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

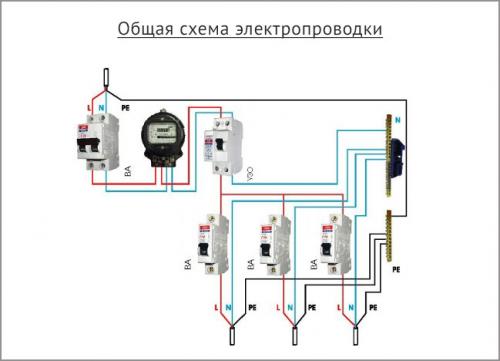

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

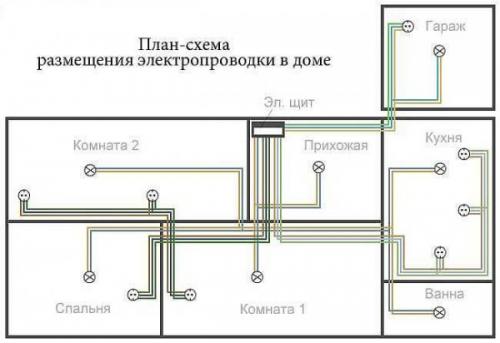

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Скрытая проводка в деревянном доме. Как сделать скрытую проводку в деревянном доме

Перед началом выполнения работ необходимо составить проект расположения проводки. При его составлении нужно учесть следующее:

• чтобы при прокладке провода было минимальное количество поворотов.
• Не допускается контакт проводов с древесиной.
• Его прокладка осуществляется внутри медных или стальных трубок.

Разработка плана происходит следующим образом:

1. Необходимо указать места, где будет проложен провод или расположены различные узлы: розетки, выключатели, светильники, мощные электроприборы с отдельным подводом питания.
2. В каждом случае должен быть применен соответствующий вид кабеля. Например, если применяются розетки или выключатели, использующие заземление, к ним подводится такой кабель, где оно предусмотрено.
3. Нужно указать места для размещения распределительных коробок. Рекомендуется делать одну на два помещения.
4. На схеме нужно учесть максимальную мощность, которая необходима для работы электроприборов.

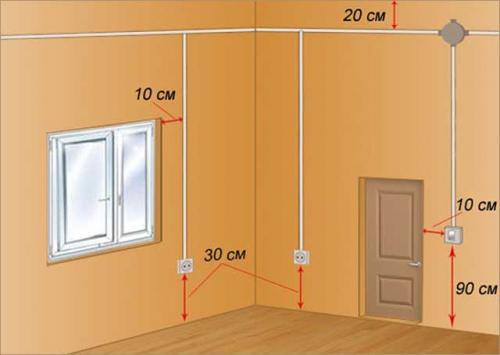

На схеме нужно указывать минимальное расстояние от электропроводки до оконных и дверных проемов. Эти данные будут полезны при проведении ремонта. Они помогут выполнять его, не опасаясь повредить электропроводку.

Розетка

После создания схемы, необходимо определить суммарную мощность используемых в доме электроприборов при условии одновременного их включения. Скрытая проводка в деревянном доме должна гарантировать безопасную работу сети с учетом максимальной мощности.

Необходимо правильно подобрать провод. Обычно для прокладки в деревянном доме используется ВВГнг-П (А) или ВВГнг (А).

Он устроен следующим образом:

• Внутри него проходит от 2 до 5 медных жил.
• Каждый провод имеет пластиковую изоляцию. Для облегчения проведения процедуры монтажа каждый провод имеет свой цвет.
• Для всех проводов, входящих в кабель, имеется общая изоляция. Она стойкая к открытому огню, обеспечивает не только прочность, но и гибкость. Наличие такой изоляции позволяет протягивать кабель по трубкам без усилий.

Распаечная коробка

Изоляция позволяет защитить провода от коррозии, обеспечить стойкость к деформациям при температурных изменениях. Важно расположить кабели таким образом, чтобы они имели минимальное число сгибов.

Важно! В случаях, когда у здания сложная конфигурация, препятствующая нормальному размещению проводов, могут быть использованы распаечные коробки.

Проводка в плинтусе в деревянном доме. Правила монтажа

Как правильно развести проводку в плинтусах своими руками:

1. Первое и главное: плинтус для электропроводки нельзя использовать в деревянном доме . В правилах устройства электроустановок на этот счет есть вполне однозначная инструкция: провода должна прокладываться только в металлических трубах (стальных, медных) или в металлорукавах (например, в гофрированной нержавеющей трубе).

Разъяснение: при перегреве проводки и нарушении изоляции металлическая труба позволит локализовать короткое замыкание на время срабатывания защитного автомата. Плинтус или кабель-канал мгновенно прогорят, что чревато возгоранием деревянных конструкций.

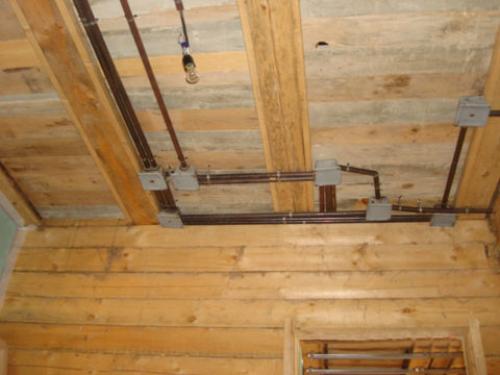

В деревянном доме проводка разводится в металлических трубах или металлорукавах

1. Сечение проводки при ее монтаже в плинтусе рассчитывается как 1 мм2 сечения медного провода на 8 ампер пикового тока (что при напряжении 220 вольт соответствует потребляемой мощности 1760 ватт).
2. Забудьте про скрутки . Если вам нужно соединить два провода (например, на отводе проводки к розетке), используйте медные гильзы или колодки.
3. Если вам нужно параллельно проложить несколько проводов, используйте не только кабель-канал в плинтусе, но и полость под ним. Чем меньше плотность укладки проводки, тем меньше она будет греться.

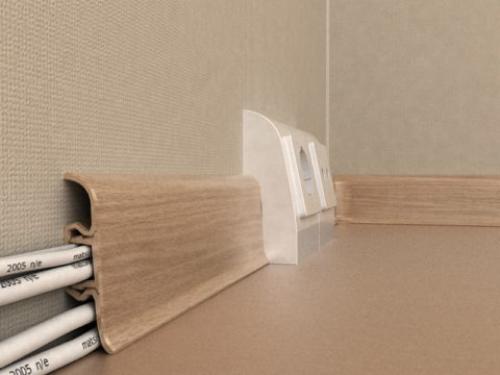

Провода проложены в кабель-канале плинтуса и в его корпусе под кабель-каналом

Какие розетки использовать со скрытой в плинтусе проводкой?

Если вы хотите избежать штробления стен, в вашем распоряжении всего два варианта:

Изображение	Описание

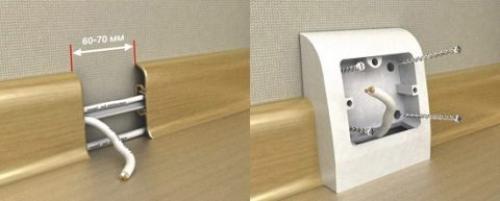

Установка накладной плинтусной розетки	Розетки с монтажом на плинтус. Провода выводятся из кабель-канала, через разрыв в его крышке. Как вариант, с разрывом может монтироваться сам плинтус.

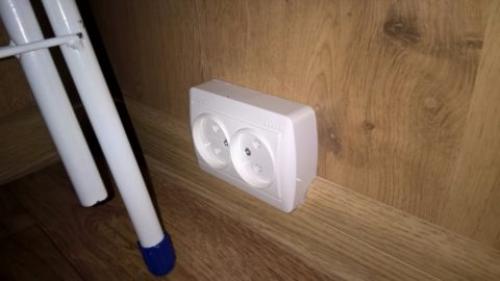

В плинтус врезана обычная накладная розетка	Накладные розетки. Для их монтажа в верхней части плинтуса вырезаются углубления с длиной, равной длине корпуса розетки. Для резки ПВХ используйте болгарку с любым отрезным кругом.

Электропроводка. Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Скрытая проводка в брусовом доме. Рекомендации по проведению монтажа

Монтаж скрытой электропроводки в деревянном доме начинается с составления схемы. При этом необходимо учесть установку всех требуемых законом устройств. В первую очередь при подводе проводов к дому устанавливаются автоматы, далее монтируется электросчетчик. Последний, согласно требованиям энергоснабжающих компаний, должен устанавливаться снаружи.

Такое пожелание от электриков обуславливается тем, что у них появляется возможность контролировать (снимать) показания счетчиков даже когда владельцев нет дома. Если монтаж проводится снаружи, то следует заранее позаботиться о наличии герметичного корпуса, который предохранит устройство от попадания пыли, грязи и самое главное влаги.

От счетчика проводка заходит в само жилое помещение. Здесь следует установить распределительный щиток, от которого провода уже будут расходиться непосредственно к розеткам и выключателям. Кроме того, здесь же устанавливаются дополнительные автоматы. Их количество будет зависеть от требуемых «веток» разветвления самой электропроводки. Специалисты рекомендуют устанавливать два или три дополнительных автомата, на случае если вы соберетесь расширить свою электрическую сеть.

Как правило, чтобы провода не перегревались, все точки подключения разбивают на группы. Например, отдельные ветки могут идти на:

• розетки первого этажа;
• розетки второго этажа (и последующих, если таковые предусмотрены при строительстве);
•  осветительные приборы;
• свет на улице;
• мощные электроприборы (например, бойлер или электроплитка). Тут для каждого устройства желательно выделить отдельный кабель и автомат

Кроме защитных функций такое распределение позволит вам провести ремонт поврежденных участков без полного отключения электричества во всем доме.

В схеме в обязательном порядке должно учитываться заземление. Без этой дополнительной защиты использование электропроводки в деревянном доме будет опасно. При составлении схемы необходимо избежать большого количества поворотов и изгибов. Кроме этого, желательно не использовать большого количества кабелей. Дело в том, что одновременно с ними будут прокладываться стальные или медные трубы. Если кабелей будет слишком много, то работы значительно усложняться.

После составления схемы можно приступать непосредственно к самим монтажным работам. В первую очередь проводится разметка непосредственно на местах. Разметить места, где будут находиться распределительные коробки, выключатели, розетки и другие устройства. Также отмечаются каналы, в которые в дальнейшем будут уложены кабеля. Как правило, они располагаются сверху или снизу стены, на расстоянии двадцати сантиметров от потолка или пола.

При проведении монтажных работ по укладке электрической проводки в деревянном доме можно воспользоваться следующими рекомендациями от профессиональных электриков:

• для проделывания каналов под трубы с электропроводами вам придется много сверлить, штробить и вырубать. Будьте готовы к большому количеству опилок, пыли и мусора. Поэтому работы по монтажу скрытой электропроводки в деревянном доме лучше проводить либо одновременно со строительством, либо до начала отделочных работ;
• следует использовать только цельные участки электрического кабеля. Наличие каких-либо скруток, даже с хорошей изоляции, существующими нормами и требования безопасности не допускается;
• обращайте внимание местам прохода электропроводки через стены и перекрытия. Здесь нужно быть особенно внимательными, чтобы не допустить пережима кабеля. Также следует сделать такие места полностью герметичными;
• чтобы уменьшить объемы выполняемых работ можно воспользоваться конструктивными углублениями. Таковых в деревянном доме всего достаточно. Например, проводку можно уложить в углублениях на дверных и оконных проемах, под плинтусов, под облицовкой подвесного потолка. Последний вариант считается наиболее легким. Монтаж электропроводки на подвесном или натяжном потолке можно сделать быстро.

Источник: https://dekor-i-interer.ru-land.com/stati/elektrika-v-dome-iz-brusa-elektroprovodka-v-derevyannom-dome

Красивая проводка в деревянном доме. Виды проводки в деревянных домах

На сегодняшний день существует несколько видов электрической проводки, которые используют в домах из деревянных материалов.

Рассмотрим некоторые особенности данных видов электропроводки, чтобы понять, какие виды проводки следует использовать в деревянном доме:

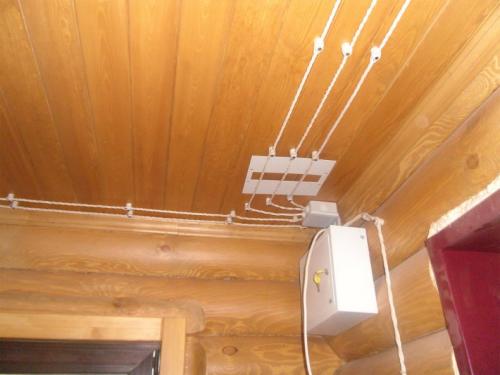

• Открытые виды электропроводки (наружные). Данная проводка крепиться с помощью специального изолятора. Свою популярность данный вид приобрел еще в прошлых веках, а сейчас снова возвращает себе былую моду с помощью комнат и помещений в стиле ретро.
• Вид проводки с использованием специального кабель-канала или с помощью специальных проводов. Данный вид похож на открытый вид проводки, так как сами кабеля будут доступны вам постоянно. Отличается он лишь тем, что проводку улаживают в специальный лоток. Данный вид проводки довольно распространен, так как существует возможность уложить проводку в плинтус.

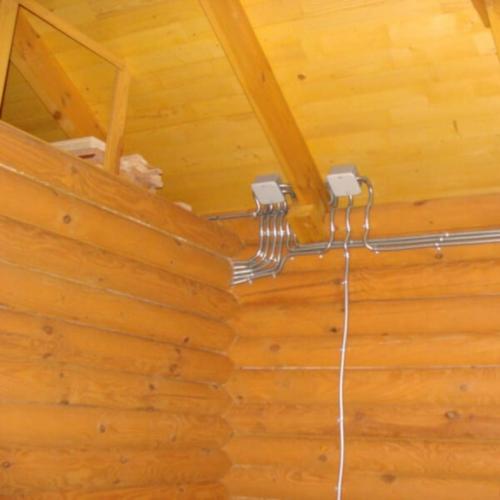

• Закрытый (скрытый) вид проводки. Этот вид не популярен у владельцев деревянных домов, так как закрытая проводка должна скрываться под отделочным материалом, что предполагает обшивку стен дома или его потолка. В данном случае кабель укладывают в гофрированные металлические рукава и проводят по дому.

Можно понять, что выбор проводки зависит только от вашего желания, и от условий в которых находится помещение. При выборе следует руководствоваться техникой безопасности и рекомендациями опытных электриков.

Источник: https://dekor-i-interer.ru-land.com/stati/elektrika-v-dome-iz-brusa-elektroprovodka-v-derevyannom-dome

Электрика в доме из сруба. Внутренняя разводка

После оборудования электрощитка, можно приступать к монтажу внутренней электропроводки.

Как уже говорилось, электропроводка в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

• Открытым.
• Скрытым.

Открытая проводка

Первый способ считается гораздо более безопасным в пожарном отношении, к тому же цена на такие электромонтажные работы гораздо ниже.

При открытой проводке кабеля его прокладывают непосредственно по внутренней поверхности:

• Стен.
• Перегородок.
• Потолков и других конструкций.

Повышая эстетику внешнего вида электропроводов и для дополнительной защиты, их прячут в самозатухающие короба. Современные производители подобной продукции предлагают широкий ассортимент изделий в отношении дизайнерских решений:

Сегодня стало популярно осуществлять в доме из сруба проводку в стиле ретро

• Различного цвета.
• Имитации фактуры древесины.

В такие каналы обычно камуфлируется электропроводка в доме из оцилиндрованного бревна облицованного деревянной вагонкой из-за ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянном строении небезопасный, трудоемкий и весьма затратный. Но по эстетическим соображениям многие склоняются именно так монтировать электросеть в своем доме. Поэтому очень важно разобраться, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

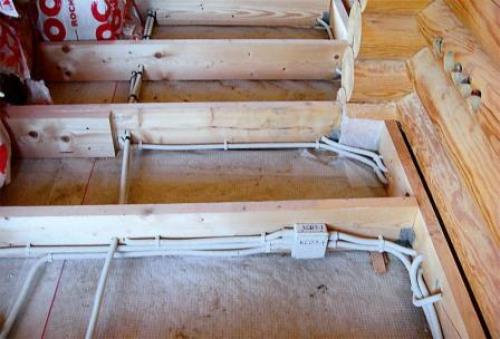

Проложить кабеля под напольным покрытием – как один из вариантов скрытой проводки

Важно!
Главное правило устройства скрытой электропроводки в срубе — исключить контакт проводов с древесиной.

Источник: https://dekor-i-interer.ru-land.com/stati/elektrika-v-dome-iz-brusa-elektroprovodka-v-derevyannom-dome

Электромонтаж в доме из бруса. Разновидности и характеристики проводов

Начать следует с разбора, какой кабель использовать для проводки в деревянном доме – медный либо алюминиевый. Применять можно оба варианта, но профессионалам предпочтительнее медные провода из-за следующих характеристик:

• ме́ньшей подверженности коррозии;
• лучшим показателям проводимости;
• бо́льшей прочности.

Алюминий же имеет только два плюса:

• ме́ньший вес;
• низкая стоимость.

В остальном алюминий не конкурирует с медью из-за таких его свойств:

• быстрой окисляемости, а значит худшей проводимости и более быстрой нагреваемости;
• повышенной хрупкости, т.к. несколько перегибов в одном месте приводят к поломке провода;
• свойства материала ослабляться в месте контакта и со временем выскальзывать из винтовых зажимов (потребуются периодические проверки контактов).

Также существует недорогой композитный материал, называемый алюмомедью, из которого делают сердечники проводов. Такое изделие берет лучшие свойства от обоих металлов, однако при этом существенно понижаются качественные показатели каждого из них.

Различия проводов также бывают по количеству жил – бывают они многожильными и одножильными. В свою очередь жилы могут быть однопроволочными и многопроволочными.

Разновидности электропроводов Источник elkomp.ru

Также провода отличаются размером сечения и размером номинального рабочего напряжения. Изолируются они, как правило, винипластом, ПВХ или резиной, в зависимости от показателя переменного тока провода.

Для дополнительной стойкости к механическим повреждениям провода иногда покрываются в х/б оплётку. А если вероятность механических повреждений практически гарантирована, то оплётка накладывается оцинкованная стальная.

Несмотря на дешевизну алюминиевых проводов, медная проводка более популярна, т.к. хозяева домов чаще предпочитают отдавать дань надёжности.

Для открытой проводки применяется также так называемая «ретро-проводка», которая объединяет функциональные и декоративные решения в доме, т.е. электропроводка в деревянном доме прокладывается по стенам, но максимально привлекательно, с элементами украшения помещения.

Варианты электропроводки в строении из дерева

Прокладка проводки в деревянном доме (развод кабелей) производится следующими методами:

• Наружный (открытый).

Установка электропроводки производится с помощью специальных изоляторов. Это достаточно безопасный и экономный способ, не требующий капитальных вложений. Кабель ведётся непосредственно вдоль плоскостей стен и потолка.

Наружная проводка возле щитка Источник sense-life.com

• Прокладка проводки в кабель-каналах .

Этот метод также относится к открытому типу. Применяются специальные короба, прикреплённые к поверхностям помещения, которые визуально скрывают проложенный кабель.

Сюда же можно отнести достаточно популярный электроплинтус. Внутри него есть полость, в которой фиксируются провода. Это повышает надёжность и простоту монтажа.

• Скрытый (закрытый) .

Когда металлические (желательно медные) трубы, в которых будет протянута проводка, устанавливаются внутри стен. Разумеется, сами трубы надо устанавливать ещё при строительстве. Этот метод наиболее трудо- и финансово затратен. Но он полностью исключает возможность механического воздействия и давления на кабель, что очень важно в деревянных строениях, которые часто со временем начинают «уседать». Соответственно скрытая электропроводка в деревянном доме по праву считается наиболее надёжной и долговечной.
