Конструкция крыши над эркером. Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

  • выкапывание траншеи;
  • создание опалубка;
  • утепление;
  • армирование;
  • заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

  1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
  2. Для внешней кладки лучше брать качественный облицовочный кирпич.
  3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
  4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
  5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
  6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Стропильная система. Стропильные фермы крыши и её виды

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

  • приобретённого материала;
  • размеров строения;
  • габаритов дома;
  • стройматериала для стропил;
  • индивидуальных предпочтений заказчика;
  • актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

  • обрешётку — брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
  • стяжки, воспринимающие растягивающие усилия;
  • стойки из дерева, расположенные в вертикальном положении;
  • мауэрлат — брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
  • стропильные ноги — это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

  1. У стропил делают лишь несколько опорных точек, которыми выступают, в частности, несущие стены строения. В подобном случае ноги для стропил работают и на изгиб, и на сжатие. Стропильные ноги ложатся на мауэрлат — это утолщённый брус или изделие из соединённых досок. Мауэрлат прочно крепится на торце основных стен. Стропильные ноги врубают в мауэрлат, а в качестве дополнительного крепежа используют кронштейны или скобы.
  2. Вся конструкция распирает ограждение стены.
  3. Чтобы компенсировать распирание, создают затяжки, которые соединяют стропильные пары. В основном они устанавливаются в самом низу, благодаря чему затяжки параллельно выступают и перекрытием крыши. В некоторых вариантах их располагают выше, но тогда затяжки приобретают более мощные, ведь нагрузка на затяжки многократно увеличится.
  4. Затяжки не только компенсируют распирающее усилие, но и не дают разъединяться стропильным ногам.

    Самым простым видом стропильных систем считаются висячие стропила

Если крыша дома сложной конструкции, виды стропил можно чередовать. Например, при наличии опор или средней основной стены делают монтаж наслонных стропил, а при отсутствии таковых элементов — висячие стропила.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

  1. Концы наслонных стропил должны делать упор на следующие части строения:
    • стены по периметру;
    • столбчатые опоры или основные стены, расположенные внутри.
  2. Действие стропильных ног — работа на изгиб, поскольку отсутствует нагрузка на сжатие. Вот почему для монтажа наслонной системы стропил применяют более тонкие элементы, а вся конструкция намного легче. Причём экономия пиломатериалов весьма существенная.
  3. Проектируя наслонные стропила, следует учитывать тот факт, что есть обратная зависимость шага ног стропил и угла ската кровли. Иными словами, чем сложнее конструкция кровли, тем чаще надо монтировать балки стропил.
  4. Использование промежуточных опорных точек уменьшает сечение балок и длину пролёта, который надо перекрыть.

    Чем сложнее констуркция крыши, тем большее количество балок стропил следует установить

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Металлочерепица. Монтаж металлочерепицы и других элементов «кровельного пирога»

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

    Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
    Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

    Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

Плиты или маты теплоизоляции монтируют враспор между стропил.

Конструкция крыши над эркером. Как сделать эркер своими руками

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

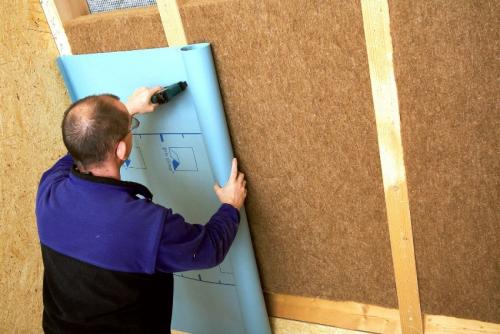

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Конструкция крыши над эркером. Как сделать эркер своими руками 01

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

  • мембран (их монтируют без провиса, вплотную на теплоизоляцию);
  • плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

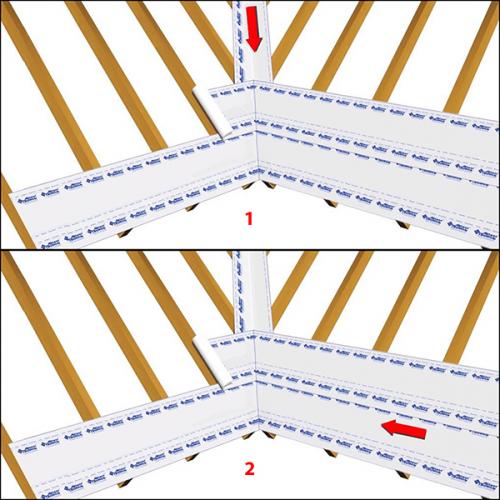

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Конструкция крыши над эркером. Как сделать эркер своими руками 02

Фиксация

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

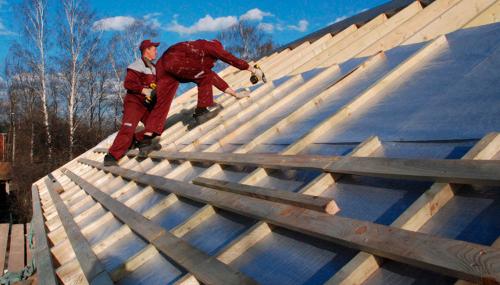

Конструкция крыши над эркером. Как сделать эркер своими руками 03

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку

Шаговая обрешётка выполняет следующие функции:

  • усиливает конструкцию скатов;
  • является основой, на которую крепят кровельный материал;
  • равномерно распределяет нагрузку на стропильную систему.

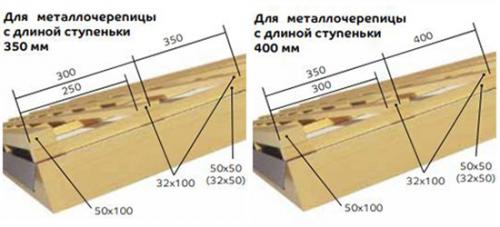

Конструкция крыши над эркером. Как сделать эркер своими руками 04

Монтаж обрешётки подробно описан в статье ….

Конструкция кровли. Что такое крыша

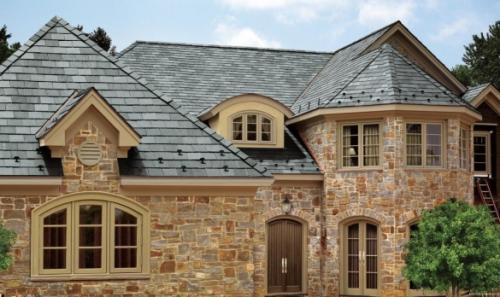

Крыша – верхний элемент в конструкции дома, выполняющий основную защитно-декоративную функцию. Она не только защищает дом от всех внешних влияний и предотвращает отток тепла, но и обеспечивает привлекательность здания за счет формы, габаритов и кровельного покрытия. Крышу еще называют пятым фасадом, подразумевая именно ее эстетические параметры, в идеале, соответствующие выбранному архитектурному стилю. Иногда именно крыша «вытягивает» скучную типовую коробку, например, за счет высоты, непропорциональных скатов или удлиненных свесов.

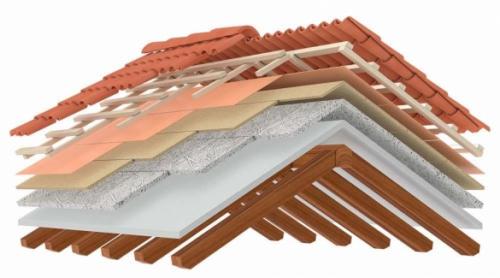

Что касается разницы между крышей и кровлей, то конструктивно, крыша, это сложная, сборная система из различных элементов.

Конструкция кровли. Что такое крыша

А кровля – именно финишное покрытие крыши с защитно-декоративными функциями. И, как уже говорилось, в обиходе эти понятия взаимозаменяемые. Но если крыша без кровли под временным покрытием (баннеры, рубероид, пленки и др.) при необходимости простоять может, то полноценная кровля отдельно от крыши невозможна в принципе.

Большинство кровельных материалов универсально и подходит практически под все виды крыш, варьироваться будет только сложность работ и количество отходов, то есть – цена вопроса. Однако есть и покрытия, требующие особого конструктива, закладываемого в проект, поэтому в любом случае, оптимальный вариант, когда и тип кровли определяется сразу, на этапе проектирования, особенно, если речь о больших домах и сложных крышах.

Конструкция кровли. Что такое крыша

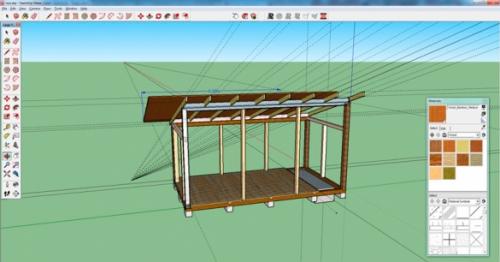

На практике же и дома до сих пор сплошь и рядом строят без проекта, «из головы», что уж говорить о крышах, но при таком подходе увеличивается риск получить недострой разной степени готовности. Тем более что при нынешнем обилии специализированных графических редакторов и онлайн-калькуляторов, даже не самый продвинутый пользователь в состоянии выполнить хотя бы примитивный эскиз и просчитать нагрузки, было бы желание.

Конструкция кровли. Что такое крыша

Карниз крыши. Устройство и назначение карниза крыши

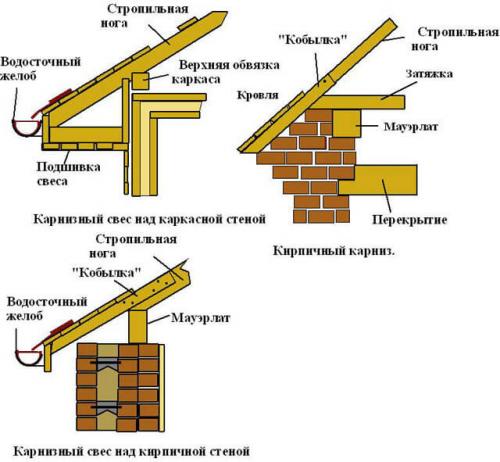

Карниз кровли – это продолжение скатов в нижней их части. Карнизы формируются на этапе монтажа стропильной системы одним из двух способов: первый предполагает увеличение длины стропильных ног и их вынесение за пределы кровли, другой требует установки специальных кобылок. Верхняя часть карниза закрывается кровельным покрытием, а нижняя обшивается различными материалами. Именно устройство карнизного свеса крыши мы и рассмотрим в этой статье.

Конструкция крыши над эркером. Как сделать эркер своими руками 08

Собранный своими руками карниз крыши дома выполняет следующие функции:

  • Защита стен здания от влаги . Карнизы свешиваются над верней частью коробки здания, закрывая стены от стекающей с крыши воды и грязи. Это позволяет продлить срок службы конструкции и сохранить ее визуальные качества.
  • Защита фундамента здания от подмывания . Карнизные свесы выходят за пределы кровли и периметра фундамента, поэтому вода и снег, устремляясь вниз с крыши, падают на некотором удалении от здания. В результате отмостка и фундамент здания получают неплохую защиту от размытия.
  • Повышение визуальных характеристик здания . Свесы карнизов придают всей кровле законченный вид. Правильно подобрав материалы и немного подумав над дизайном карнизов, можно добиться весьма гармоничной архитектурной картины.

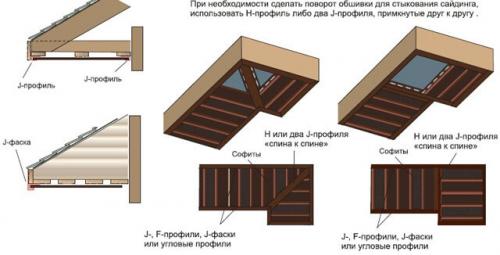

Конструкция крыши над эркером. Как сделать эркер своими руками 09

Монтаж карниза крыши требуется в обязательном порядке при монтаже любого типа кровли. Конечно, визуальными характеристиками иногда можно пренебречь, но практические функции карнизов слишком важны, и игнорировать их нельзя.

Конструкция вальмовой крыши. Что представляет собой вальмовая крыша

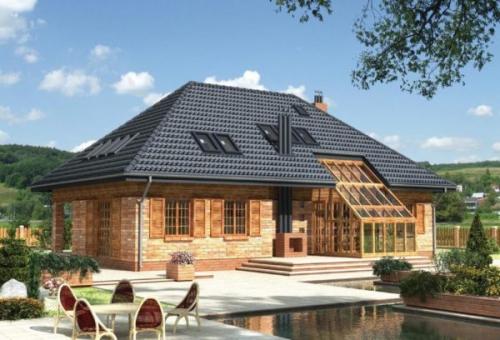

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Конструкция вальмовой крыши. Что представляет собой вальмовая крыша

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

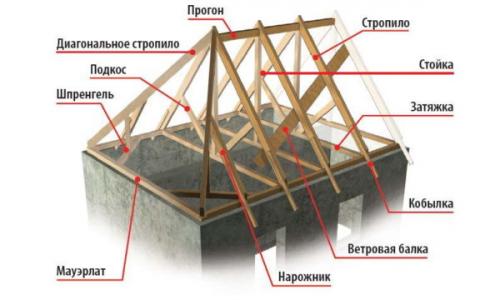

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

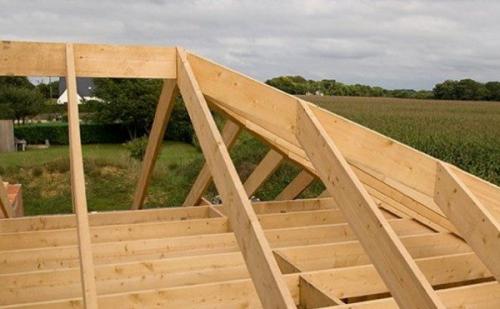

Конструкция вальмовой крыши. Что представляет собой вальмовая крыша

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

    Конструкция вальмовой крыши. Что представляет собой вальмовая крыша

    Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.

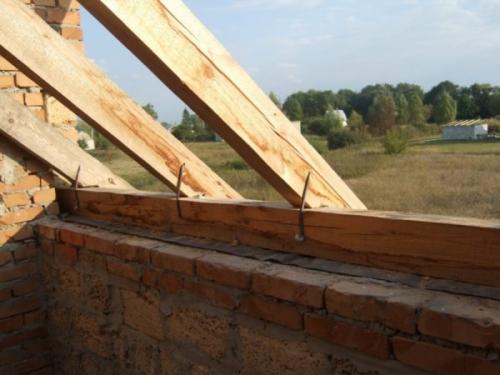

  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

    Конструкция вальмовой крыши. Что представляет собой вальмовая крыша

    Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.
