Варианты двухскатных крыш и их особенности. Интересный исторический факт

Варианты двухскатных крыш и их особенности. Интересный исторический факт

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

Двускатная крыша с навесом. Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

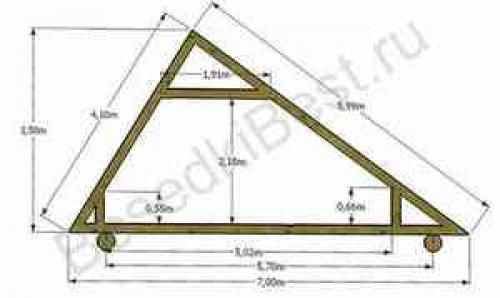

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

• Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
• Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
• Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
• Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

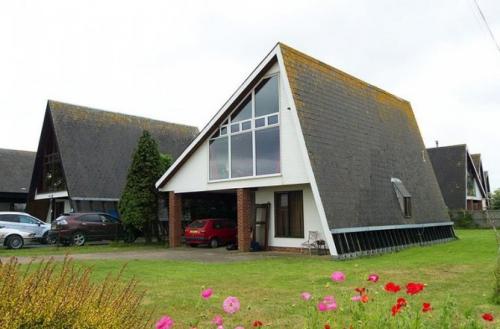

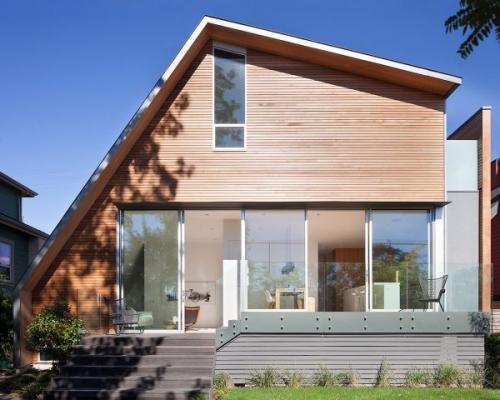

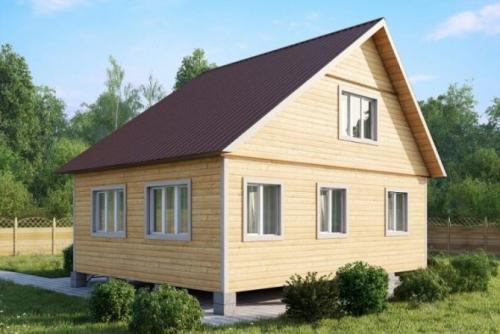

Двускатная крыша с разными скатами. Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций. Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению.

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

• Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
• При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

1. Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
2. Более длинный кровельный скат может перекрывать одновременно несколько этажей.
3. При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Треугольная крыша. Что такое вальма крыши: особенности устройства, отличия от других элементов крыши

Вальмовый тип крыши смотрится изящно и легко. Украшает дома любой высоты и позволяет использовать практически любой материал кровли.

Проект такой крыши сложнее, а стоимость возведения выше, чем для не менее популярной двускатной или плоской. Но деньги, затраченные на услуги инженера-конструктора, будут сэкономлены на отсутствии сезонного ремонта в будущем.

Что это такое?

Вальма — формообразующий элемент вальмовой крыши, представляющий собой треугольный скат от карниза до вершины, поднимающийся над торцовыми стенами. Такой тип кровли достаточно популярен ввиду отличных эксплуатационных характеристик:

• с нее легко сходят осадки;
• справляется с ветровой нагрузкой;
• выглядит скромно и со вкусом.

У стандартной вальмовой крыши 4 ската: два треугольника друг напротив друга (вальмы) и две трапеции, а также вершина кровли — конек.

В некоторых источниках вальмой называют ребро стыка скатов крыши, что неверно. Брус, который по внешнему углу крыши крепится к коньку верхним концом и к мауэрлату — нижним, является диагональным стропилом. Всего таких стропил вальмовая кровля содержит четыре.

Отличия от конька

Другая промашка в том, что на форумах и в статьях путают вальму и конек. Конек — это ребро стыка скатов наверху крыши , он всегда расположен горизонтально относительно земли. Вальма же наклонена и имеет форму треугольника. Она присоединяется к торцу конька центральным рядовым стропилом.

Отличия от ендовы

Ендова — это впадина между выпуклыми поверхностями кровли, иначе говоря, внутренний стык скатов. Ендова образуется при соединении 2-х частей строения под прямым углом.

Ендова, в отличие от вальмы, спускается от конькового прогона к внутреннему углу , а не к наружному. Их не нужно опускать (изменять линию врубки «птичий клюв»), и там, где ендова соединяется с коньком, вертикальный распил делают односторонним.

Преимущества и недостатки

К однозначным достоинствам вальмовой крыши относят:

• Устойчивость к ветровым нагрузкам — торцевые вальмовые скаты не встречают ураганный ветер в лоб, как фронтон, а пускают по касательной.
• Не задерживает осадки — крыша не собирает тяжелые пласты снега зимой и лужи воды в остальные сезоны.
• Жесткая и долговечная конструкция — за счет уникальной стропильной системы.
• Широкий карнизный свес по всему периметру, который защищает стены дома от природных факторов.
• Эстетика — вальмовая крыша скрадывает высоту дома и делает его легким визуально. Украшает и небольшую мазанку, и двухэтажный коттедж в любом стиле.
• Многовариантность конструкции — шатровая, полувальмовая (голландский и датский вариант), по-американски, с кукушкой, ломаная. Эти виды различаются количеством скатов, их формой. С их помощью можно реализовать все задумки в строительстве. К примеру, в рамках одного строения уместить жилую зону, гараж и бытовку.

Есть и недостатки :

• Конструкция вальмовой крыши сложная и дорогая.
• Ввиду отсутствия фронтона естественный свет проникает только через мансардные, слуховые окна. Они к тому же требуют дополнительного ухода и трат.

Минусы конструкции условны, так как не сулят потерю надежности и решаются увеличением денежных вложений.

Устройство в стропильной системе

Место вальмы в стропильной системе лучше рассмотреть на примере классической вальмовой крыши. Она состоит из двух треугольных скатов и двух трапециевидных. Противолежащие треугольные скаты заменяют фронтоны, их вершины соединены прогоном конька.

На чертеже видно, что вальма крепится верхним концом к прогону конька, другим к мауэрлату .

Напарники вальмы в стропильной системе:

• Мауэрлат . Несущая основа из толстого бруса, которая равномерно распределяет и принимает вес стропильной системы.
• Лежень и стойки . Лежень — собрат мауэрлата, к которому под прямым углом крепятся вертикальные опорные стойки, держащие конек.
• Прогон конька . Верхний брус, к которому крепятся вальмы и рядовые стропила.
• Диагональные стропила , которые формирует геометрию и идею крыши. Очень крепкий и длинный брус. При длине 6 метров и больше его делают двойным, чтобы не допустить провисание.
• Рядовые стропила — центральные крепятся к прогону конька и мауэрлату, промежуточные — к коньку и диагональным стропилам.
• Нарожники . Тоже входит в тело ската, но крепятся не к коньку, а к диагональному стропилу. Короткий и несет малую нагрузку.
• Подкос . «Костыль» рядового стропила.
• Шпренгель . Подпорка для диагональных стропил, распределяет нагрузку и борется с провисом.
• Кобылка . Короткий брусок, который крепят к нижнему свесу стропил. Кобылка тоньше в сечении и легче стропильного бруса, а значит с помощью варьирования ее длины можно соорудить сколько угодно широкий свес, который при этом не сильно утяжелит стропильную конструкцию.

Двускатная крыша со смещенным коньком. Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Двускатная крыша с выносом. Виды свесов двухскатной крыши и их обустройство

В строительной терминологииназывают выступающий за пределы периметра дома элемент, защищающий здание от негативного влияния атмосферных осадков, ветра, УФ- лучей.

Конструкция свесов дляимеет свои особенности, которые учитываются при ее обустройстве и отражаются на выборе подшивочного стройматериала.

Разновидности краёв двускатной кровли

На конструкцию свесов влияет обустройство вентиляции, водосточной системы и общий стиль здания. Свес можно заложить на этапе проектирования крыши, когда за линию периметра дома выводятся горизонтальные перекладины и конек. Получается устойчивая и прочная конструкция. Облегченный вариант тоже возможен при выносе обрешетки.

В домах с мансардной пристройкой рекомендуется делать увеличенную ширину свесов, что станет существенной защитой фасада.

В идеале свесы должны гармонично продолжать крышу. Конструкция зависит от использованного типа кровельного материала, погоды в регионе, выделенного бюджета. Различают следующие виды свесов двускатной кровли:

• Карнизный заподлицо . Стропильные ноги не выступают за фронтальную границу стен. По краю стропил располагают горизонтально сливную доску. Она защищает от осадков и одновременно является конструктивной частью крепежной системы водостока. Недочетом этого вида свеса является ничтожно малая защита верхних частей стен. Если за пределами нет изначальных выступов стропил, их дотачивают «кобылками».
• Карнизный закрытого типа . Перекрывает выглядывающие за фронтон концы стропил. Изнутри обычно предусмотрен паз, куда цепляются элементы обшивочного материала. Когда чердак является отдельным помещением, свес оборудуют вентиляционными решетками.
• Карнизный открытого типа . Наиболее распространен при возведении загородных коттеджей. Представляет собой вынос стропил каркаса кровли за линию стены. Водосточные элементы закрепляют на боковины стропил либо к концевым кромкам.
• Фронтонный (заподлицо/с выступом стропил). Оба варианта подходят для стандартной двускатной крыши. При выступе свеса за периметр дома потребуется обшить незащищенную часть кровли.

Разновидности двускатных крыш. Виды двускатных крыш

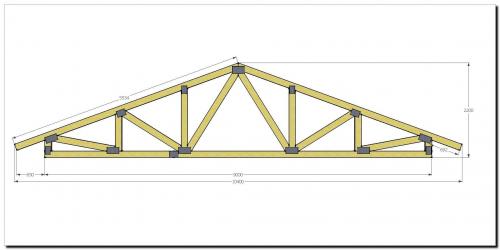

Симметричная двускатная крыша

 Традиционная разновидность, отличительной особенностью которой является равный угол наклона скатов крыши. Наиболее проста в монтаже и расчете распределения нагрузки на несущие стены. Угол наклона скатов, в среднем варьируется от 30 до 60 Градусов. Требует меньшего расхода материала и трудозатрат, потому является наиболее популярной конструкцией в частном строительстве. Единственным минусом такой конструкции является малая площадь чердачного пространства, что не позволят создать дополнительную комнату с достаточной полезной площадью.

симметричная двускатная крыша

симметричная двускатная крыша

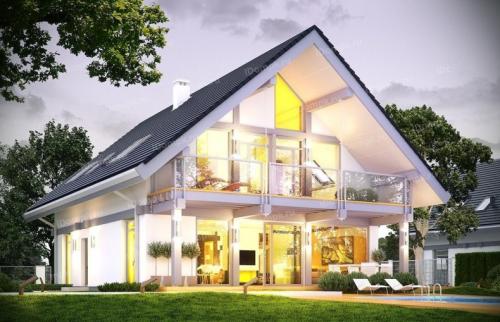

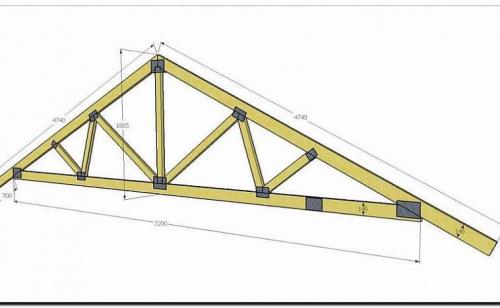

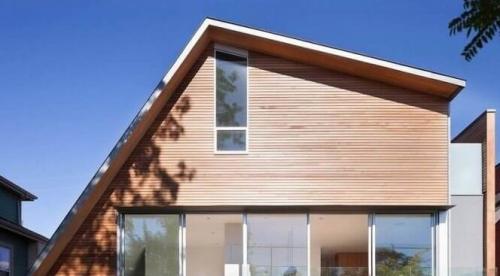

Не симметричная двускатная крыша

  Конструкция, состоящая из двух скатов смонтированных по такой же схеме, только углы наклона в горизонте несимметричны. Коньковый брус проходит не по центру дома, а смещен в ту или иную сторону, в зависимости от проекта. Достоинствами конструкции является необычность конструкции, за частую, такие кровли монтируются чтобы придать оригинальности проекту, а так же для возможности получить комнату в чердачном пространстве с необычной геометрией. Недостатками асимметричной крыши является неравномерное распределение нагрузки на несущие стены, что необходимо учитывать при проектировании дома и расчете несущей способности стен.

не симметричная двускатная крыша

не симметричная двускатная крыша

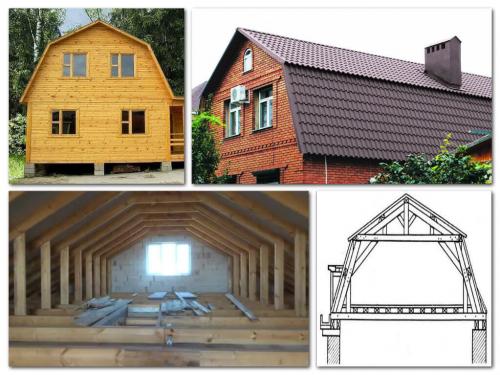

Ломаная двускатная крыша

 Состоит из двух преломленных скатов по одной линии. По сути получается четыре ската но с двух сторон здания. Скаты ниже линии преломления, дополняют внешний вид  фасада, а иногда сливаются с ним, в зависимости от дизайна. Такая крыша требует большего количества материала и затрат, как материальных так и трудовых. Достоинствами и целью монтажа ломаной кровли является получение дополнительной жилой площади. Комнаты в таких мансардах получаются с высокими потолками и большой площадью.

ломаная двускатная крыша

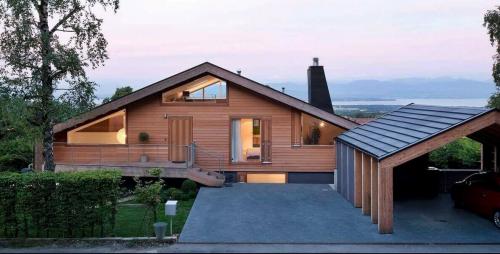

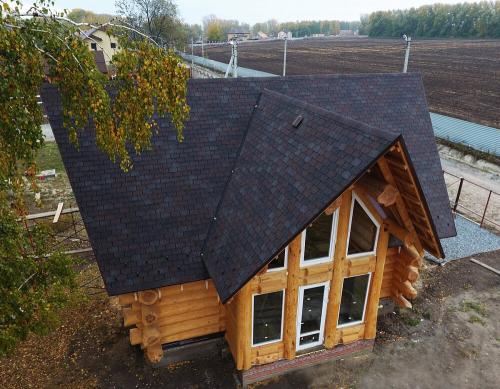

Комбинированная двускатная крыша

  Это разновидность уже относится к сложной крыше. Может включать в одной конструкции два и более видов двускатных крыш, а так же может быть смонтирована в несколько уровней. Нередко можно встретить, когда вместо одной двускатной конструкции над всей коробкой дома, обустраивается несколько, три и более симметричных двускатных конструкций, которые составляют единый кровельный комплекс. Как эстетической дополнение, по такой же технологии перекрываются козырьки, веранды и пристройки. На общем фоне, такое разнообразие придает особый внешний вид всему дому. Недостатками является сложность составления проекта и трудоемкость монтажа, большой расход средств на материалы и работу. Преимуществом комбинированной крыши является максимальная защищенность здания, надежность и эстетичный внешний вид.

комбинированная двускатная крыша

   Кроме трех базовых разновидностей, каждая из них может различаться по углу монтажа  скатов. Проектируются двускатки как с развернутым ( плоским) углом так и остроугольные, достигающие 60-70 Градусов. Такая кровля является отличительной особенностью домов в стиле шале, де еще добавляют низкий скат. Подробней про дома в стиле шале . По длине ската, так же фантазия не ограничена, часто один из скатов значительно опускают к основанию здания, для создания дополнительного навеса или дополнительной защиты здания.

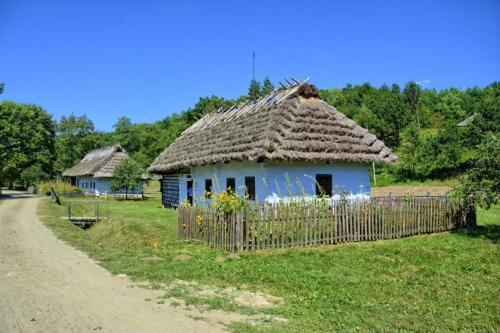

Виды двухскатных крыш. Чем отличается двускатная крыша

Эта конструкция представляет собой кровлю, состоящую из двух скатов. Они скрепляются друг с дружкой под определенным углом. Если изменять наклон, можно получить разные виды крыши.

Сейчас выделяется четыре существующих разновидности:

• Традиционная симметричная;
• Разноуровневая;
• Ломаная;
• Несимметричная со смещением конька.

Любые другие конструкции являются просто совмещением пары-тройки выше представленных. У каждой разновидности есть собственные плюсы и минусы. Чтобы лучше разобраться, какую лучше выбрать для постройки, стоит рассмотреть все отдельно.

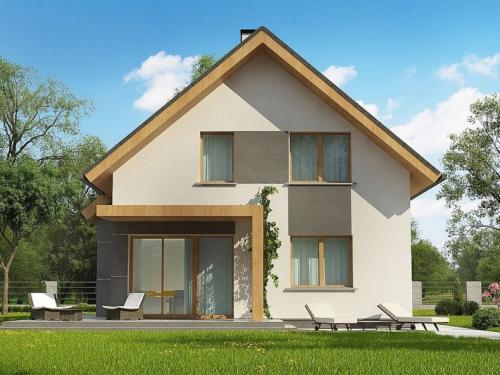

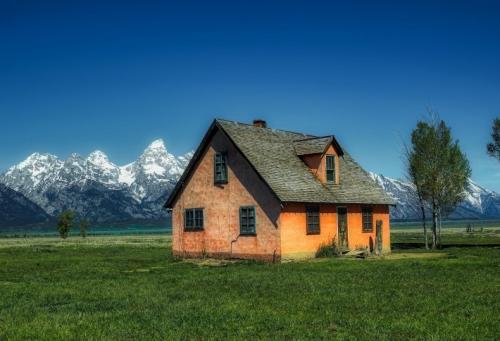

Стандартная симметричная двухскатная крыша

Этот вариант представляет собой крышу с парой скатов, находящихся по симметрии друг от дружки. Обычно угол совмещения равняется тридцати или шестидесяти градусам.

В результате получается подобие равнобедренного треугольника. Построить эту конструкцию очень легко, причем ее расчет не вызовет затруднений.

Преимущества традиционной симметричной кровли заключаются в следующем:

• Скаты идеально спускают выпадающие осадки, будь то снег или дождь;
• Появляется возможность уложить сверху практически всякий кровельный материал.

Среди минусов можно выделить лишь приевшийся и скучный внешний вид. Исполнение довольно стандартно, встречается часто, поэтому выделить свой частный дом не удастся.

Кстати, выбирать угол наклона следует с учетом климатических условий вашей местности. Круто наклоненная крыша позволит снегу хорошо съезжать вниз зимой, благодаря чему не придется проводить очистку вручную.

Но если в вашем регионе часто дуют сильные ветры, лучше воздержаться от крутого наклона. В противном случае конструкция может быть унесена ветряными порывами.

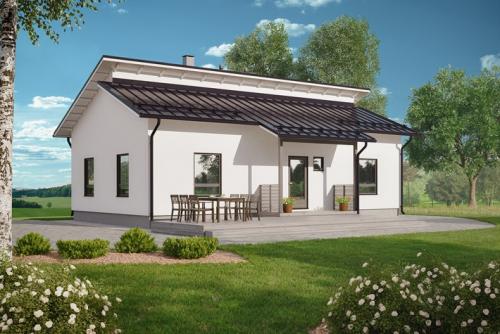

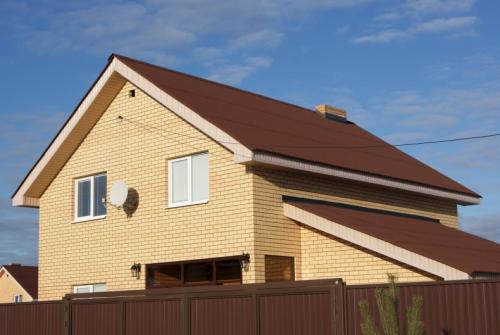

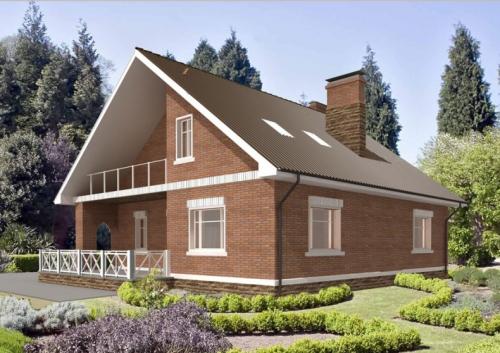

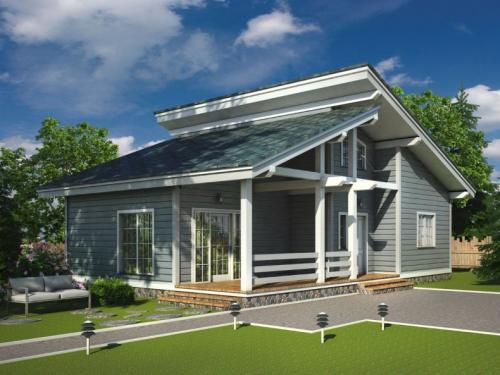

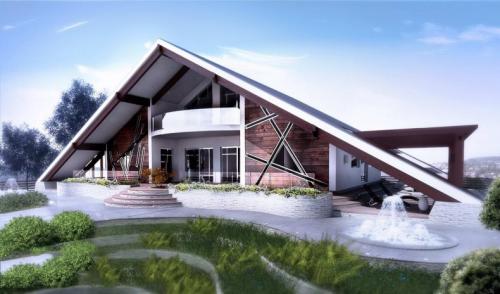

Разноуровневая двухскатная крыша

Благодаря ей удастся обеспечить постройке оригинальный и привлекательный внешний вид.Практически всегда разноуровневая кровельная конструкция окажется выигрышной. Она обладает большим колчеством плюсов.

• Например, благодаря ей появляется возможность обустроить пространство под большим скатом для себя.
• Не придется отдельно сооружать крышу для пристройки, что позволяет сильно сэкономить деньги и материал.

Главное отличие данной разновидности – разная величина скатов: один из них оказывается больше второго.

Строительство такой крыши не отличается от предыдущей разновидности. Единственная особенность: разные углы наклона.

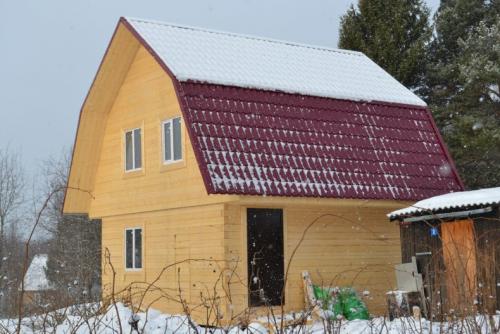

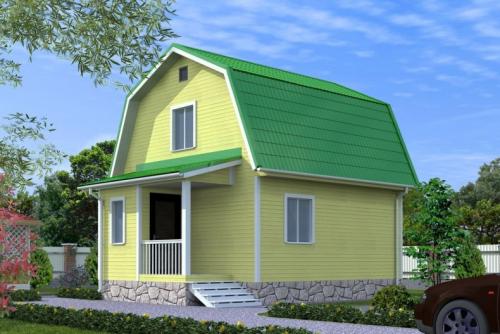

Ломаная двухскатная крыша

Данный вариант выбирают обычно в том случае, если хочется сделать чердачное помещение пригодным и комфортным для жилья. Конструкция обеспечивает достаточную высоту потолка, а само помещение получается необычным.

Ломаная крыша в отличие от простой двускатной обладает несколькими преимуществами:

• Появляется возможность оборудовать мансардные окна, благодаря которым в помещении станет светло и уютно;
• Декорировать ломаную крышу намного легче: сюда можно приделать балкон или другой подобный элемент декора;
• Из-за наклонных стен, образующихся от двускатной крыши, в комнате человек чувствует себя не особо уютно. В подобном помещении ощущается какое то давление, отсутствие комфорта.
• Производить утепление острой двускатной крыши сложно, а с ломаной конструкцией проблем практически не возникает.

При изменениях углов кровельной конструкции можно добиться идеального по объему помещения, сделать его просторным и вполне пригодным для комфортного жилья.
