Лаги второго этажа каркасного дома. Пирог чернового пола первого этажа

02.01.2020 в 01:30

Лаги второго этажа каркасного дома. Пирог чернового пола первого этажа

Правильное расположение слоев деревянного перекрытия первого этажа выглядит так:

    основание;

    диффузионная гидроизоляционная мембрана;

    утеплитель между лаг;

    пароизоляционная пленка;

    непосредственно сам черновой пол, как основание финишного напольного покрытия.

Примечание . Если в качестве финишного покрытия используют половую шпунтованную доску, то ее монтируют на лаги поверх пароизоляции.
Лаги второго этажа каркасного дома. Пирог чернового пола первого этажаДоска поfigcaption>

Такое расположение защищает утеплитель от проникновения паров воды с теплым воздухом со стороны помещения, и не препятствуют их выветриванию наружу – в подпол.

Для пола каркасника выбирают минеральную вату, эковату, обычный или экструдированный пенополистирол. Предпочтение отдают минеральной вате из-за ее негорючести. Но если надо сделать пол теплее при одинаковой толщине теплоизоляции, то используют комбинацию пенополистирола и минеральной ваты. Снизу кладут пенопласт толщиной 10 см, а сверху минеральную вату.

Это может быть интересно! В статье по следующей ссылке читайте про то,.

Черновой пол второго этажа

Устройство чернового пола в каркасном доме на втором или мансардном этаже отличается от цокольного перекрытия.

Здесь по-другому расположена пароизоляция и дополнительно должны быть упругие прокладки для компенсации ударных и структурных шумов. Кроме того, в качестве изолирующего слоя используется только минеральная вата. Причем это объясняется не только ее негорючестью, а и способностью поглощать воздушные шумы, которой у пенопласта нет. То есть она выступает не как теплоизоляция, а как шумоизоляция. Поэтому ее толщина будет меньше (хотя для этого случая лучше выбрать маты специальной акустической ваты).

Лаги второго этажа каркасного дома. Пирог чернового пола первого этажа 01Для перекрытия и полов второго этажа каркасного дома важна шумоизоляция
Примечание . К воздушным шумам относятся любые волны в акустическом диапазоне – это речь, музыка, работающие телевизор или музыкальный центр. Ударные шумы – это ходьба на верхнем этаже, звуки от упавших на пол предметов или передвигаемой мебели. Структурные шумы распространяются по элементам конструкции от работающего оборудования (вентиляции, кондиционеров, насосов системы водоснабжения и отопления).

Перекрытия в каркасном доме. Перекрытие над первым этажом

В каркасном доме перекрытие над первым этажом кроме своей основной функции — быть частью пола и потолка — становиться важным стабилизирующим элементом. Если обшивка стен первого этажа уже завершена, то после устройства межэтажного перекрытия можно убрать временные укосины, поддерживающие стены.

Между конструкциями перекрытий разных этажей (1-го и 2-го) нет особой разницы. Они состоят из одних и тех же конструктивных элементов. Но в межэтажном перекрытии каркасного дома чаще применяют LVL балки. Ведь они могут перекрыть большепролётное пространство без промежуточных внутренних стен.

LVL балка состоит из слоёв шпона хвойных пород, проклеенных формальдегидным клеем. Бывает, что из нескольких стандартных балок, скреплённых глухарями, собирают балку, способную выдержать большие нагрузки. Но даже такую сборную балку можно установить силами двух, трёх человек.

Балки опирают на наружные и внутренние несущие стены и закрепляют временными укосинами и гвоздями. После монтажа LVL балок устанавливают лаги перекрытия из обрезной доски. Гвоздями их крепят к доске внешнего периметра и к верхней обвязке несущих стен.

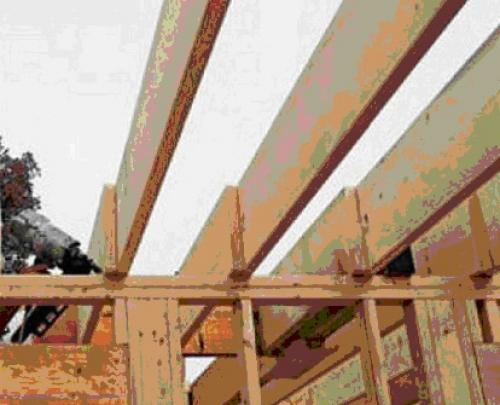

Перекрытия в каркасном доме. Перекрытие над первым этажом

Глубина опоры на несущей деревянной стене составляет не менее 38-ми мм. Перехлёст между лагами, при опирании на внутреннюю стену, должен составлять не менее 75-ти мм.

Лаги располагают над стойками каркаса внутренних стен. В случае крепления лаг в торец LVL балок используют стальные подвесы (рисунок 2).

Если в доме нет второго этажа и мансарды, то перекрытие 1-го этажа становится частью потолочного перекрытия. Тогда к лагам потолка прибивают стропила кровли. Каркас готов к строительству крыши.

Верхнее перекрытие каркасного дома. Как сделать перекрытия в каркасном доме по скандинавской технологии: нужна ли пароизоляция +Фото и Видео

Лаги второго этажа каркасного дома. Пирог чернового пола первого этажа 03 и пол– это поверхности, которые ограничивают и ограждают его внутренний объём.

Их установка производится на перекрытиях, являющихся основной частью каркаса дома.

Поэтому значение перекрытий трудно переоценить.

Помимо этого, они замыкают на себе стены, образуя монолитную пространственную конструкцию дома.Перекрытия в каркасном доме дают жёсткость потолку и полу, а также —всего дома.

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа :

  1. чердачные,
  2. половые .

Перекрытия пола вобеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрытия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна,или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнююи.

Балки перекрытия каркасного дома — это обработанный на два канта круглый, лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость.

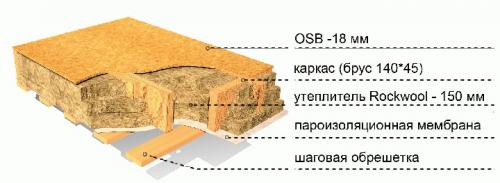

Лаги второго этажа каркасного дома. Пирог чернового пола первого этажа 04

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытийтиповая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок.

Расчет нагрузки

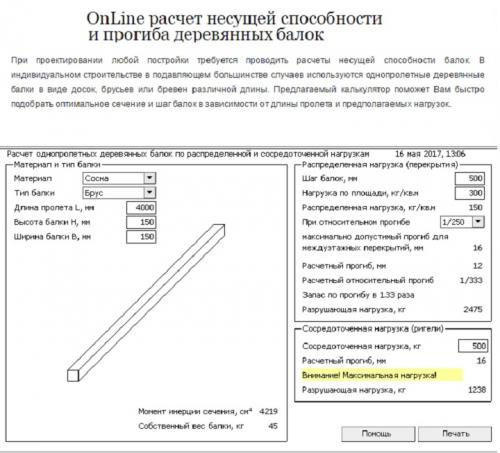

Лаги второго этажа каркасного дома. Пирог чернового пола первого этажа 05 Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

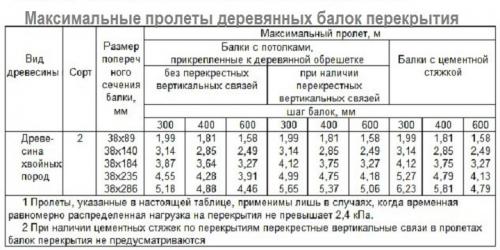

Лаги второго этажа каркасного дома. Пирог чернового пола первого этажа 06 Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в.

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойкамидома.

Подшивка и настилы

Лаги второго этажа каркасного дома. Пирог чернового пола первого этажа 07 После монтажа и закрепления потолочных балок на них сверху устраивается настил, а снизу — подшивка.

Межэтажные перекрытия требуют подшивку, которая будет поддерживать только свой вес, потолочные декоративные элементы, и незначительный вес звукоизолирующего слоя.

Требования к несущей способности достаточно малы. В качестве подшивки в деревянном доме используют любой листовой материал, например, гипсокартон, который существенно увеличивает огнестойкость дома.

Подшивка потолочного и полового перекрытий должна выдерживать большой веси других конструкционных элементов перекрытия. Именно поэтому её производят из шпунтованной доски.

Вариант устройства наката

В нижней части потолочных балок перекрытия на всю длину с боковых сторон набивают черепные бруски.

Для данной цели применяют рейки сечением 30х50 мм. И на них укладывают щиты наката: листовой материал или доски, способные выдержать вес изоляционного слоя.

В данном случае вся нагрузка от массы внутренних элементов конструкции ложится на накат.

Подшивка поддерживает вес потолочной отделки.

Расчет балок перекрытия каркасного дома. Деревянные балки перекрытия -  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

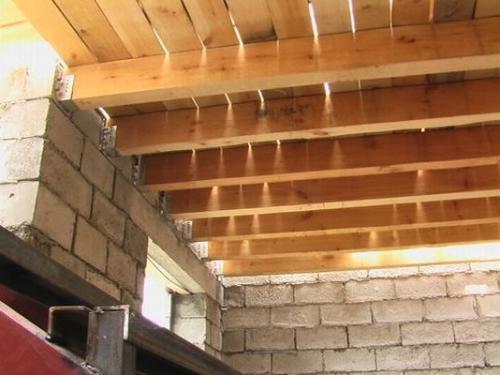

Расчет балок перекрытия каркасного дома. Деревянные балки перекрытия -  размеры и нагрузки

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

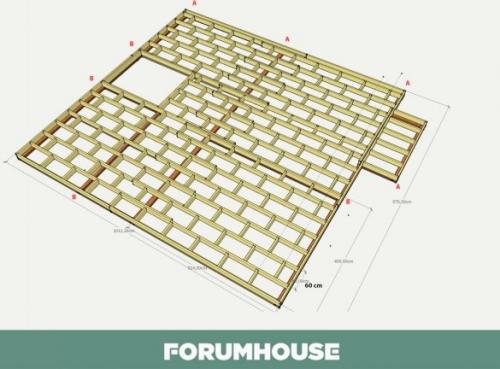

Расчет балок перекрытия каркасного дома. Деревянные балки перекрытия -  размеры и нагрузки

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

  • Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  • Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

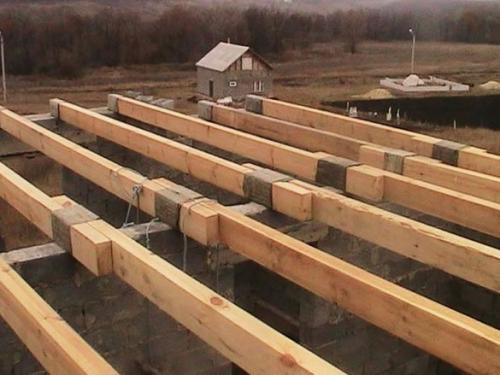

Расчет балок перекрытия каркасного дома. Деревянные балки перекрытия -  размеры и нагрузки

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

  • Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
  • Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.
