Стропильная система двускатной крыши. Установка стропил

05.10.2022 в 18:06

Стропильная система двускатной крыши. Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Стропильная система двускатной крыши. Установка стропил

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в

Порядок сборки стропильной системы

  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

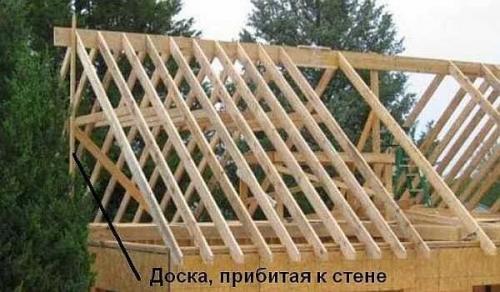

    Стропильная система двускатной крыши. Установка стропил

    Как правильно выставить стропильную систему

  2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

    Стропильная система двускатной крыши. Установка стропил

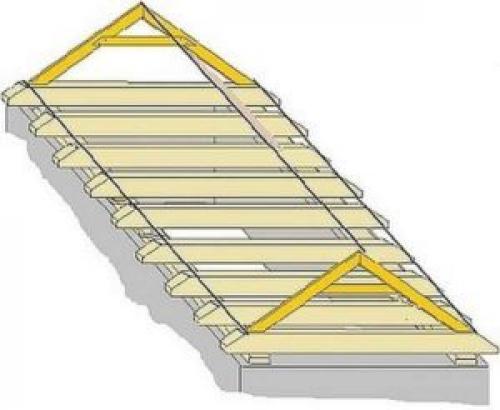

    Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

  3. Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
  4. Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
  5. Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана  на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Правильная стропильная система двускатной крыши. Как обойтись без сложных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку с подобной кровельной конструкцией.

Стропильная система двускатной крыши. Установка стропил 03

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. У прораба будет необходимая документация с четким расчетом нагрузок на 1 м² крыши в конкретном регионе.

Правильная стропильная система двускатной крыши. Как обойтись без сложных расчетов?

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7 м, а для монтажа металлочерепицы и профлиста допустимо 1,5 — 2 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Правильная стропильная система двускатной крыши. Как обойтись без сложных расчетов?

Народные умельцы вычисляют шаг стропил согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двускатной крыши , который возможно вам поможет при строительстве.

Стропильная система чертеж. Схемы и чертежи

Основные различия проявляются в наличии коньковых прогонов у вальмовых видов крыш и его формальном отсутствии у шатровых. У первых площадь и форма фасадных и вальмовых скатов отличаются, у вторых – 4 одинаковых ската сходятся вверху в одной точке.

Схема стропильной системы вальмовой кровли :

Чертеж стропильной системы шатровой крыши:

Не менее важным отличием является способ крепления стропил . В зависимости от этого критерия выделяют конструкции с висячими стропилами, не имеющими опор в центральной оси, и наслонными – с как минимум двумя вертикальными стойками, опирающимися на лежень.

Источник: https://dekor-i-interer.ru-land.com/novosti/stropilnye-sistemy-dvuskatnyh-krysh-elementy-konstrukcii-stropilnoy-sistemy-dvuskatnoy

Стропильная система двускатной крыши: расчет. Расчет стропил двухскатной крыши – Онлайн-калькулятор

Ошибка расчёта Пожалуйста, проверьте правильность введённых данных

Калькулятор будет доступен после внесения изменений в соответствующие параметры.

Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.

Скрытые чертежи и размеры доступны после оплаты доступа Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Выберите проекцию:

  • Чертеж расположения для установки стропила
  • Чертеж горизонтального расположения стропила крыши

Расстояние: 0

Результаты расчета

Крыша

    Угол: 43.44 °

Стропило

    Угол спила: 46.56 °

    Размер спила: 14.2 см

    Длина: 496.22 см

    Ширина: 15 см

    Толщина: 5 см

    Длина по скату крыши: 482.02 см

    Длина от конька до запила: 413.16 см

    Длина снизу от конька до запила: 406.27 см

    Длина от запила до конца свеса: 68.86 см

    Глубина запила по опоре (горизонтально): 5 см

    Глубина запила вдоль стены (вертикально): 4.73 см

Материалы конструкции

Стропило

    Ширина: 15 см

    Длина: 496.22 см

    Толщина: 5 см

    Объём: 0.037 м³

Указанные «Размеры»

Отображение

    Единицы измерения: см

    Цвет чертежа: цветной

Крыша

    Высота: 300 см

    Ширина: 600 см

    Свес: 50 см

Стропило

    Запил: 5 см

    Ширина: 15 см

    Толщина: 5 см

Выберите способ сохранения

Добавить в закладки

Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.

Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Висячая стропильная система двускатной крыши. Монтаж висячих деревянных стропил

Монтаж такой системы вполне доступен своими руками. Для крыши используют брусья из дерева с сечением в 5*20 см, которые предварительно необходимо обработать при помощи специальных антисептиков и антипиренов. Это обязательное условие для работы с деревянными элементами не только для крыши, но и для остальных конструкций дома. По установке деревянных стропил последовательность действий будет следующая:

Стропильная система двускатной крыши. Установка стропил 06

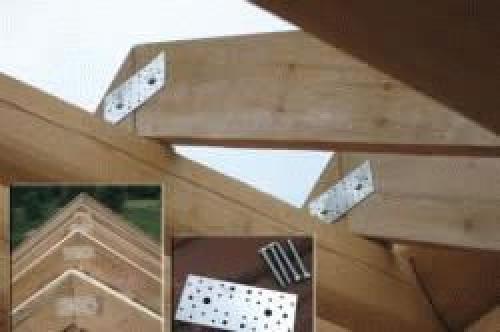

Все узлы соединения стропил с элементами крыши для надежности могут крепиться металлическими деталями крепления – болтами, скобами, шурупами, саморезами.

  1. Сначала наверху конструкции надежно соединяют два бруса, создается узел опирания стропил.
  2. На стропилах делается выемка, то есть паз, для того чтобы была опора для мауэрлата.
  3. Брус наверху должен соединяться с упором, для этого необходимо обеспечить соединение концов отдельных брусьев. Лучше всего первую конструкцию собрать на земле в виде шаблона, а остальные деревянные стропила изготавливать именно по этому образцу. В таком случае висячая стропильная система будет идеально ровной и надежной, а сама сборка быстрой. С подобной работой вполне могут справиться 3-4 человека. Расчет для деревянных стропил должен быть очень тщательным, не стоит пренебрегать этим, так как даже 1 мм может иметь значение.
  4. Первые стропильные ноги монтируются на одном конце крыши, вторые – на противоположном. Между парами протягивается шнур для разметки, это поможет ориентироваться при дальнейших работах. Шаг, с которым устанавливаются стропильные ноги, необходимо определять исходя из расчетов уклона. Например, если угол ската крыши составляет 30 градусов, то ширина одного пролета, где идут висячие стропильные системы, должен составлять до 70 см. Иной вариант здесь не приветствуется специалистами, хотя и возможен в некоторых случаях.

Источник: https://dekor-i-interer.ru-land.com/novosti/vidy-stropilnoy-sistemy-dvuhskatnoy-kryshi-stropila-osnovopolagayushchiy-element

Двускатная крыша с выносом. Как сделать двухскатную крышу на бане: пошаговая инструкция по строительству

Двускатная крыша является оптимальным решением завершения такого сооружения, как. Другие формы кровли или будут недостаточно сохранять тепло либо обойдутся застройщику намного дороже.

Общее устройство и виды двускатных крыш для бани, из каких материалов их лучше возводить, а так же, как самому построить такую крышу – обо всём этом и многом другом читатель узнает, прочитав данную статью.

Преимущества и недостатки такой кровли

Выбирая вид кровли для бани, нужно обратить внимание на преимущества и недостатки двускатной крыши. Преимуществами 2-х скатной крыши для бани можно назвать следующие:

  • Простое устройство и быстрый монтаж. Основой каркаса кровли является стропильная система, состоящая из минимального набора элементов. Приусадебные бани в основном имеют небольшие размеры, что объясняет такие же объёмы работ по возведению верхних ограждающих конструкций, монтаж которых занимает короткое время.
  • Экономичность. Строительство двускатной крыши для бани потребует минимальное количество расходных материалов. Из-за небольших размеров и особенностей строения кровли можно воспользоваться остатками материалов соседних строек, что значительно снизит затраты на строительство крыши.
  • Надёжность. Опирание скатов друг на друга и на несущие стены сооружения создаёт устойчивую стропильную систему способную выдержать нагрузки большой величины.

    Уклон скатов создаёт условия своевременного схода снега в больших объёмах, а правильная ориентация бани на местности позволяет кровле оставаться на месте в целости при самых сильных ветрах.

  • Небольшие трудозатраты. Для обустройства 2-х скатной кровли требуются пиломатериалы небольшой длины и малого веса. Возвести крышу может один человек или двое рабочих без специальной техники и грузоподъёмных механизмов. Работа займёт не более 2-х дней.
  • Практичность. Скаты под уклоном образуют невысокое чердачное пространство. Чердак можно использовать для хранения каких-нибудь банных вещей или аксессуаров. В конце концов, как пользоваться этим помещением решает сам хозяин бани.
  • Удобство обслуживания. Небольшую двускатную крышу легко обслуживать по причине лёгкой доступности всех её элементов. Ремонт отдельных частей кровли можно выполнять через чердак. Отремонтировать повреждённый кровельный настил можно с помощью одной лестницы.
  • Быстрый сход атмосферных осадков. Правильно рассчитанный угол наклона скатов и устройство водосточной системы создают условия, при которых дождевая вода быстро стекает с крыши, а снег не скапливается в больших количествах. Наклонные плоскости кровли свободно обдуваются ветрами, что способствует быстрому высыханию кровельного покрытия.

Стропильная система двускатной крыши из металла. Преимущества двухскатной конструкции

Самым простым вариантом строительства стропильной системы для укладки металлочерепицы по праву признана конструкция с двумя скатами. Ее прямоугольные плоскости идеальны для укладки аналогичных по форме листов. Гораздо больше усилий с усердием потребует вальмовая или ломаная мансардная крыша . Многих хозяев удручает повышенный расход крупнолистового материала на кровельные сооружения с полноценными и укороченными вальмами, не радует сложность раскроя.

Стропильная система двускатной крыши. Установка стропил 07

Производители утверждают, что оптимальной для укладки металлочерепицы будет конструкция с углом наклона скатов от 12 до 15º. Сооружения меньшей крутизны необходимо оснащать усиленным гидроизоляционным ковром. На крышах по-круче увеличивается количество крепежа и уменьшается шаг его установки. В обеих ситуациях бюджет на обустройство будет увеличен за счет приобретения дополнительных изоляционных материалов и метизных изделий.

Стропильная система двускатной крыши из металла. Преимущества двухскатной конструкции

В зависимости от размеров металлочерепицы и габаритов обустраиваемой конструкции листы укладываются в один, два или более ряда. В приоритете укладка в один ряд, потому что поперечные швы снижают параметры изоляции и потенциально опасны на предмет протечек. Наилучшей длиной листа для обустройства крыш частных домов производители считают 4-4,5 м. Среди предложений большинства поставщиков металлочерепицы есть весьма популярная услуга по нарезке листов в размер, что невероятно удобно для укладки на скаты с индивидуальными размерами. Длина листа равняется сумме длины ската и длины свеса, составляющей 0,4-0,6 м в зависимости от архитектурного решения.

Монтируется металлическая черепица на обрешетку, которая крепится в свою очередь к стропильной системе. Линии всех конструктивных деталей двухскатной крыши строго вертикальные и горизонтальные, что ощутимо облегчает процесс укладки профилированных листов, имеющих аналогичные края. Если стропильная системы построена без изъянов, то с установкой обрешетки и кровли проблем не возникнет.

Стропильная система двускатной крыши из металла. Преимущества двухскатной конструкции

Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

Основными элементами стропильной системы являются:

  1. Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
  2. Стропило — балка, воспринимающую нагрузку от кровельного пирога.
  3. Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
  4. Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
  5. Лежень — опора для стойки. Размещается на переводах.
  6. Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
  7. Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
  8. Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.

    В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

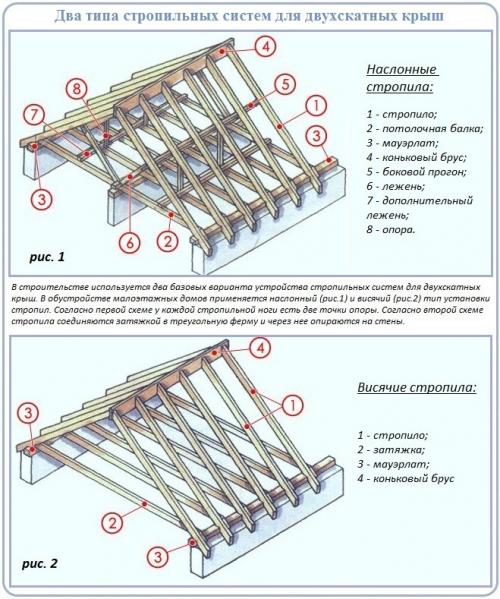

Стропильная система двускатной крыши чертеж. Стропила — основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

  • Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
  • Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Стропильная система двускатной крыши чертеж. Стропила — основополагающий элемент

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двух скатной кровли , а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Стропильная система двускатной крыши чертеж. Стропила — основополагающий элементОтметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.
