Подсветка светодиодной лампой нам понадобилась за спинкой в парной, так как прилегающая к ней стена оказалась недостаточно освещенной. Многие спросят, почему нельзя было использовать стандартную светодиодную ленту. Не каждая светодиодная лента подойдёт для таких целей: из-за перепада температуры уменьшается срок службы силиконового покрытия на светодиодной ленте, часто горят светодиоды на лентах, и получаются тёмные просветы. Конечно же, есть в продаже светодиодные ленты, специально предназначенные для работы в таких сложных условиях, но их цена довольно высока. Изготовив светодиодную ленту своими руками, вы сможете сэкономить, а в случае ее поломки, без проблем починить.

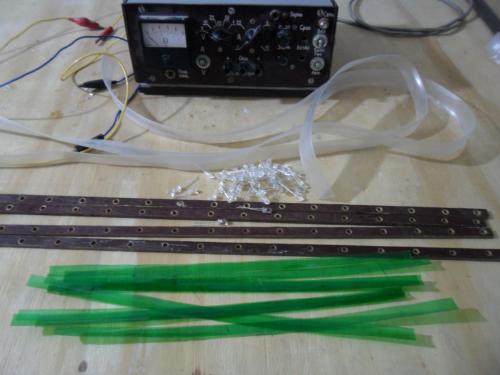

МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ СВЕТОДИОДНОЙ ЛЕНТЫ

• светодиоды с рабочим напряжением 3 Вольта и углом освещённости 20-30 градусов
• гетинакс листовой
• пластиковая бутылка зелённого цвета
• прозрачная термоусадочная трубка
• эмалированный провод
• канифоль
• припой

КАК ИЗГОТОВИТЬ СВЕТОДИОДНУЮ ЛЕНТУ СВОИМИ РУКАМИ

1. Разрезаем гетинакс листовой на полоски шириной 10мм.

2. Вырезаем из пластиковой бутылки полоски такой же ширины, как и гетинакс. Насверливаем отверстий в гетинаксе под светодиоды диаметром 5мм. В нашей полоске длиной 0,5м было просверлено 16 отверстий.

3. Вставляем светодиоды в отверстия и спаиваем по 4 светодиода в одну цепь, рассчитанную на 12 В.

4. Спаиваем 4 цепочки в общую параллельную цепь при помощи эмалированного провода.

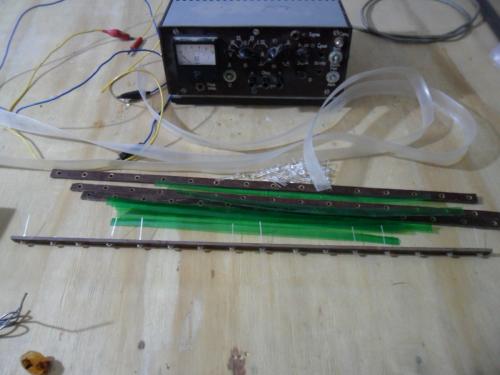

5. Перед тем как на сделанную полосу надеть термоусадочную трубку, 12-вольтовым напряжением проверяем работоспособность светодиодов.

6. Надеваем термоусадочную трубку.

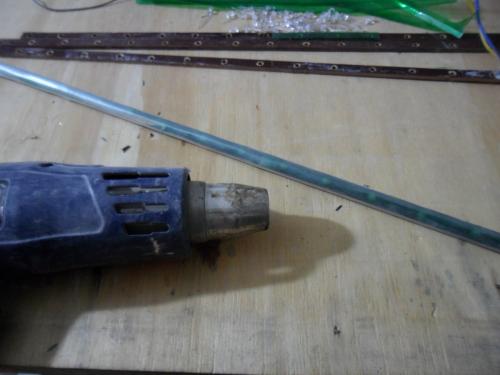

7. Строительным феном аккуратно прогреваем трубку до её усадки.

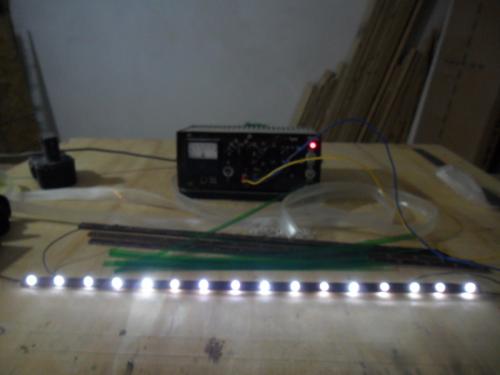

8. Светодиодная лента готова к работе.

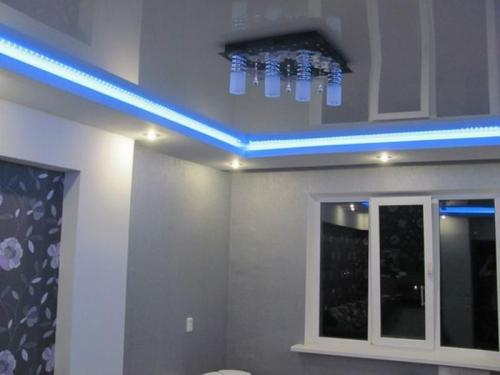

Светильник из светодиодной ленты своими руками. Инструкция по созданию светильника для навесного потолка

Самодельный светильник из светодиодной ленты можно разместить под потолком. Поэтому необходимо помнить об аккуратности: готовый светильник нужно очень осторожно поднимать на высоту, так как саму ленту очень легко повредить, она имеет слабую устойчивость к нагрузкам на разрыв. Кроме того, следует учитывать, что фиксация ленты может быть упрощена, если предварительно очистить по всей протяженности место ее крепления.

Знание того, как правильно сделать светильник из светодиодной ленты, поможет избежать ошибок и лишних финансовых затрат. Для этого можно воспользоваться следующей инструкцией, которая описывает основные правила монтажа и последовательность работ.

На первом этапе создания самодельного светильника следует определиться с:

• длиной ленты;
• плотностью размещения светильников на светодиодной ленте;

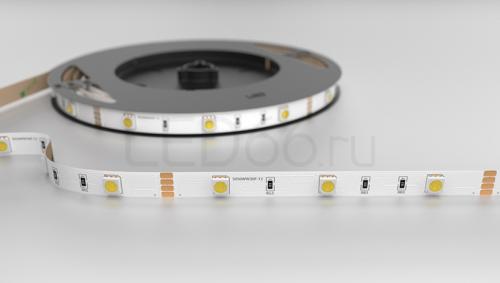

Для изготовления светильников можно использовать оговоренные выше марки светодиодных лент:

1) SMD 3528 с плотностью размещения на одном погонном метре светодиодов в количестве:

• 60 шт. (4,8 Вт);
• 120 шт. (7,2 Вт);
• 240 шт. (16 Вт).

2) SMD 5050 с плотностью размещения на одном погонном метре светодиодов в количестве:

• 30 шт. (7,2 Вт);
• 60 шт. (14 Вт);
• 120 шт. (25 Вт).

Важно! Если планируется использовать создаваемый светильник в помещении с высокой влажностью, например, в ванной комнате, выбор стоит остановить на светодиодной ленте с маркировкой от IР44 и выше.

Светодиоды на SMD 5050 имеют более высокую мощность и визуальные отличия от аналогов, установленных на SMD 3528.

В одной кассете светодиодная лента имеет постоянный метраж, составляющий 5 метров. Если у потолочного светильника будет большая длина, то необходимо будет дополнительно купить 1 или 2 кассеты. К одному блоку питания возможно подсоединить ленту длиной до 15 м. Режется лента по специальным отметкам обычными ножницами.

Если используется одноцветная лента, то производится пайка контактов минус к минусу, а плюс к плюсу. В случае использования многоцветной ленты при создании светильника припаиваются одноименные участки в соответствии с буквенной маркировкой: «B», «G», «V+», «R».

Внимание! При создании светильника с многоцветной лентой для ее управления нужно использовать контроллер, при помощи которого переключаются цвета и плавно регулируется яркость. Как правило, для регулировки используется специальный пульт.

После того, как будут выбраны метраж и плотность светодиодов, следует рассчитать мощность светильника. Чтобы это сделать, нужно умножить мощность погонного метра ленты на ее метраж и добавить запас по мощности в 30%. Это значение является стандартным для выбора блока, через который будет произведено подключение к сети 220 В.

Для подсоединения к контроллеру либо к источнику питания светодиодной ленты лучше использовать многожильные провода: на одной их стороне с использованием специального инструмента устанавливаются наконечники с сечением 0,75 миллиметров. При монтаже они будут устанавливаться в стандартную колодку, после чего они фиксируются винтами.

Когда провода будут готовы, их надо припаять к концу светодиодной ленты. Чтобы обеспечить изоляцию контактов и повысить прочность соединения, следует надеть специальную термоусадочную трубку на место пайки.

Сделать светильник из светодиодной ленты своими руками не очень сложно. Однако при этом стоимость готового изделия, созданного собственноручно, значительно ниже купленного аналога.

Советуем почитать: как сделать светодиодную панель

Современные светодиодные ленты по одной стороне оснащаются двухсторонним скотчем, поэтому их монтаж по периметру потолка не составляет особой сложности. Но при этом необходимо учитывать, что производить все установочные операции рекомендуется вдвоем, чтобы исключить нанесение повреждений хрупкому светильнику.

Вышеописанная технология является оптимальной для натяжных потолков , когда есть возможность приклеить ленту под пленкой, которая отличается полупрозрачной структурой.

Лайфхаки со светодиодной лентой. Он просто взял зеркало и светодиодную ленту. То что получилось, привело всех в восторг

Это самое удивительное зрелище, которое я видел за последнее время. Парень, который придумал эту необычную идею для украшения стен в доме, — просто гений. Создай невероятное зеркало с эффектом обмана зрения. Это займет у тебя некоторое время, но результат того стоит. Вряд ли у кого-то из твоих друзей есть дома что-то подобное.

Тебе понадобится:

• зеркало;
• рама для картины;
• стекло;
• светодиодная лента;
• пленка для тонировки окон;
• ножницы ;
• пила;
• распылитель с мыльной водой;
• клей;
• скотч.

Сначала достань стекло из картинной рамы и помести его на пленке для тонировки окон. Отрежь кусок пленки, который будет по размеру немного больше, чем стекло.

Потом приклей три угла пленки скотчем к столу. Медленно снимай верхний слой пленки, начиная со свободного угла. На месте, где уже был снят слой пленки, брызгай мыльной водой.

Брызни на стекло мыльной водой и положи на него пленку. С помощью пластиковой карты разровняй поверхность до гладкого состояния. Оставь на несколько часов, чтобы подсохло. Теперь аккуратно отрежь ненужные края.

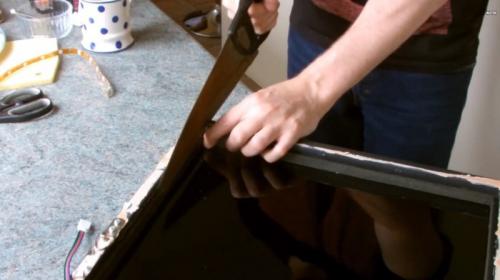

Стекло с пленкой помести затем в картинную раму, тонированной стороной кверху. В одном углу нужно выпилить небольшое отверстие, чтобы потом можно было провести через него кабель питания светодиодной ленты.

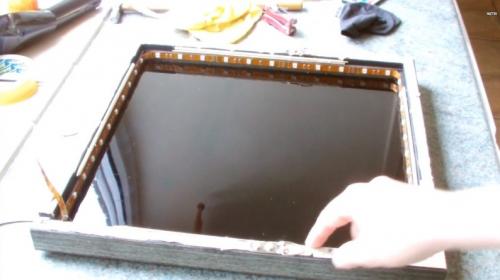

К внутренней части рамы приклей светодиодную ленту. Кабель питания пусти наружу.

Затем установи зеркало и приклей ненужный остаток светодиодной ленты на его обратной стороне.

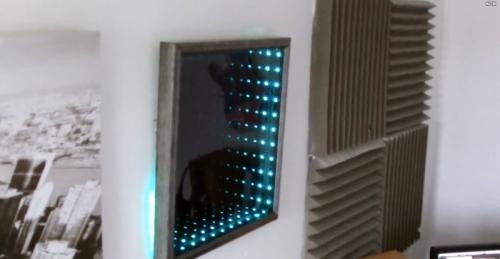

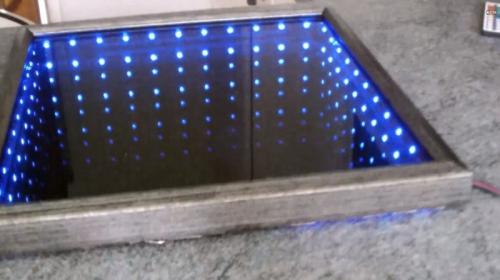

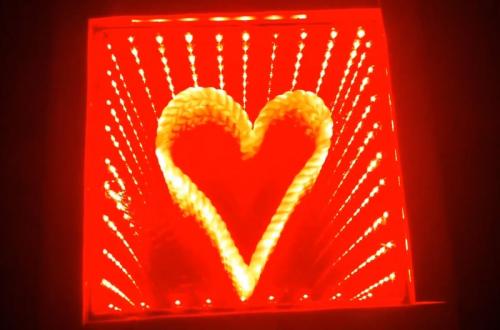

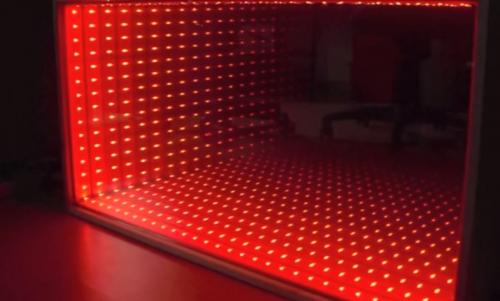

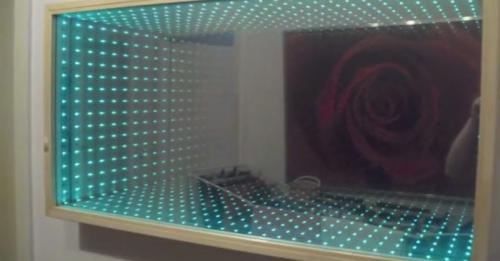

Когда ты подключишь кабель, это будет выглядеть так.

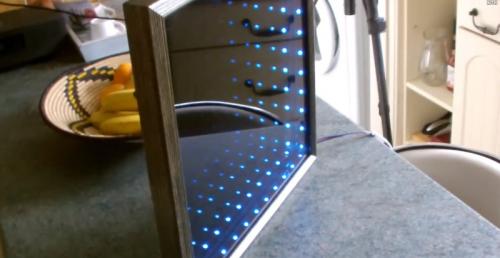

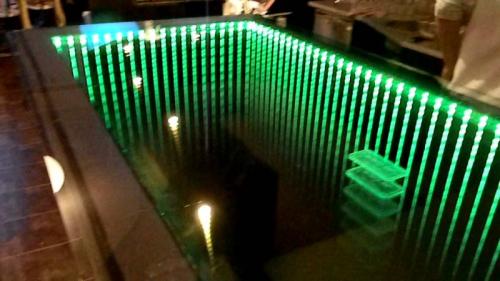

Кажется, что глубина этого зеркала бесконечна.

Можешь повесить это зеркало у себя в гостиной. Оно выглядит, как окно в другое измерение.

Замена светодиодной ленты в светильнике. Ремонт офисного светильника "Призма"

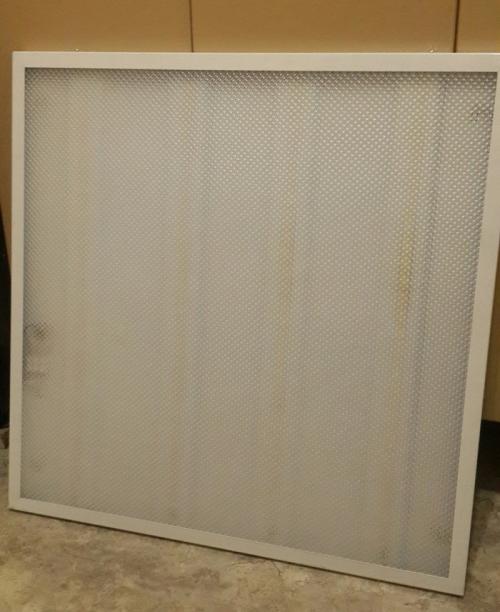

Итак мой первый пост.. Пикабу образовательный т.ч. внесу свои пять копеек. Расскажу о ремонте светодиодных светильников типа "призма". Из предыстории решил сэкономить фирме денег и купил штук 50 не исправных светильников. Решил поменять старые люминисцентные. Кто не знает призма выглядит так

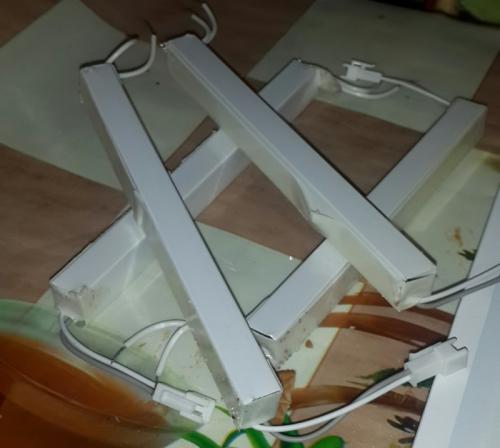

Как оказалось неисправность типовая у всех. И ремонтируются давольно легко. Итак разбираем.

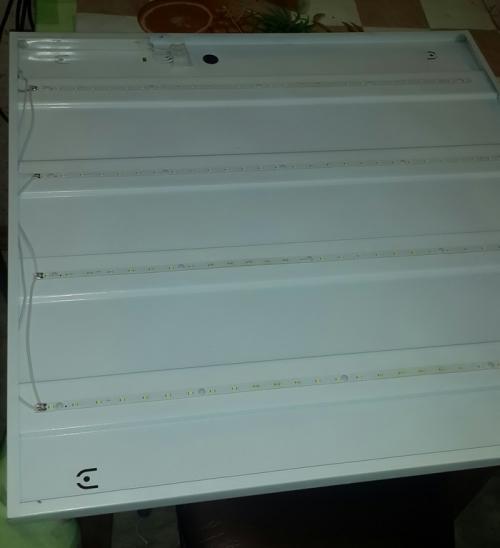

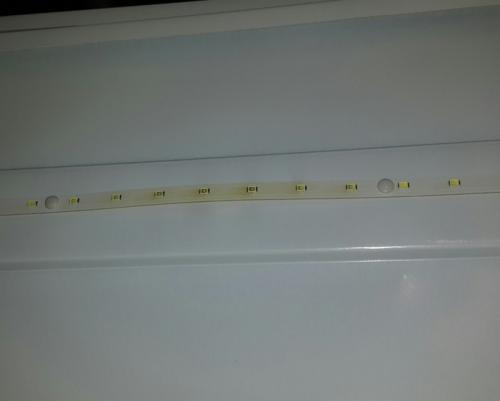

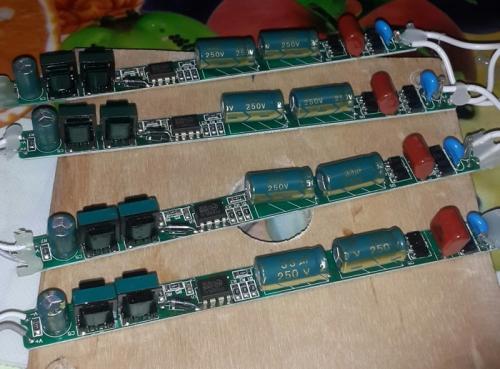

4 последовательных! линейки по 28 smd диодов 2835. 7 последовательных секций по 4 параллельных диода и драйвер. Вот он:

Ремонтирую сразу 4 штуки на все уходит часа 1.5-2 в зависимости от колличества неисправных диодов.

Производитель светильников в данном случае не важен все они производятся на одном заводе скорее всего в поднебесной, отличаются только наклейкой на корпусе. Драйвер собран на микросхеме см. ниже.

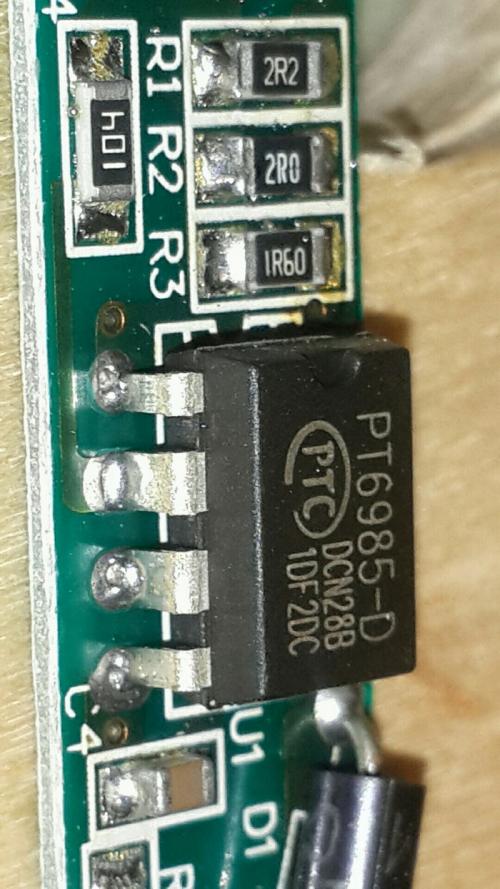

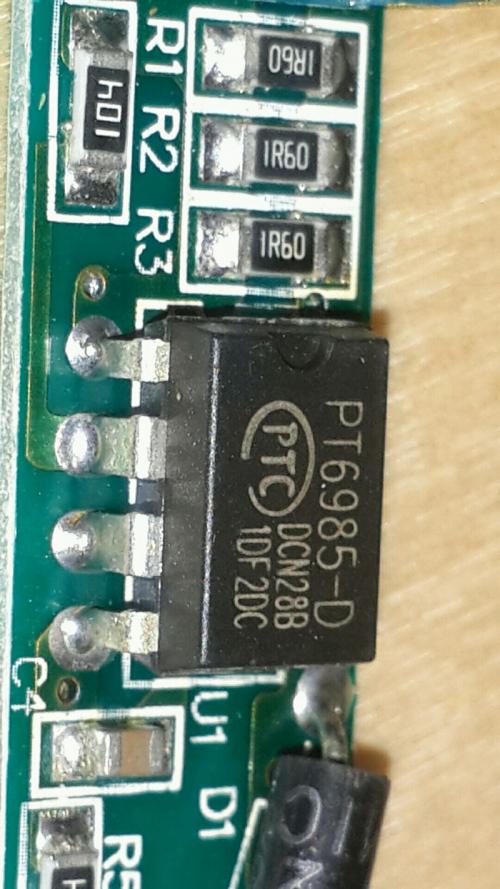

В обвчзке 3 пераллельных резистора 1.6 ом. Сразу же меняю 2 из них на 2 и 2.2 ом. Это нужно чтоб уменьшить ток на светодиодах. Изначально они работают на завышенном напряжении. Диоды рассчитаны на 3.2 вольта. При первом же включении без замены резисторов на светильнике выгорело несколько десятков светодиодов.

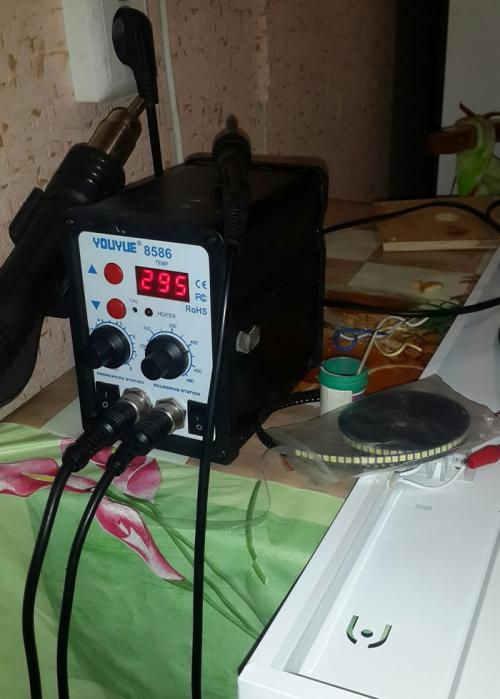

Все работы выполнял китайским феном за 3.5 тыр. Вот таким:

Температура 295 градусов. Сколько надо не знаю но этого хватает. После замены резистороов надо найти и устранить главную неисправность это 4 параллельных светодиода. Тут 2 варианта либо регулируемым бп сначала найти неисправную линейку подключая 22.4 вольта на каждую, а затем 3в. на каждую секцию из 4х диодов. Или по вятски на глаз.

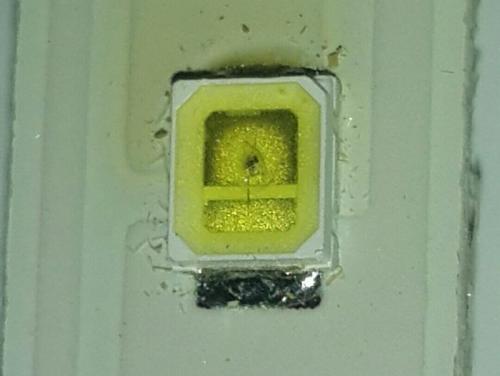

На фото неисправный диод с выгоревшим кристаллом он черного цвета. Если светильник не горит то не исправны все 4 диода в цепочке. Их меняем на новые тут опять же 2 варианта выпаять из светодиодной ленты или заказать на али. Я брал 1000 штук за 250 руб. Припаиваю на паяльную пасту. А вот следы завышенного напряжения на диодах текстолит и диоды потемнели.

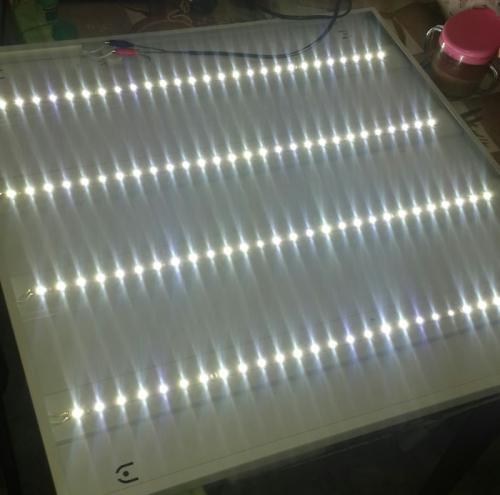

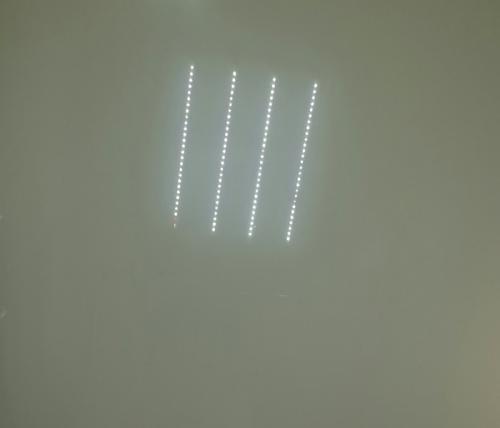

Эти пришлось поменять все. На светильник в итоге уходит от 4х до 20 светодиодов. После замены выгоревших подключаю к сети 220в. И смотрю и фломастером помечаю все моргающие и слабо горящие диоды. После замены снова проверка. Бывает по 3 раза. На том который на фото поменял 16 штук. Вот результат

Для удобства подключения шнур с 2мя каркадильчиками. С ним будьте осторожны электричество ошибок не прощает.

Ночник из светодиодной ленты своими руками. Как сделать ночник своими руками - разнообразные примеры с фото идеями

Ночник - это потрясающая вещь. Почему? Она создает волшебную атмосферу в комнате, дает прочувствовать эстетическое удовольствие. Также этот элемент декора поможет быстрее уснуть малышам, которые боятся темноты, потому что ночник создает свет, тускло освещая комнату.

Он доказывает маленьким детишкам, что за шкафом не живет злобный монстр. Красоты ночникам придает необычность. Чем оригинальнее выполнено изделие, тем оно лучше.

Типичные ночники не сравнятся с теми, которые, например, создают звездочки на небе. Оригинальные ночники можно легко создать своими руками, если немного постараться.

Есть масса идей изготовления ночников: от гирлянд в баночке до конструкций необычной формы.

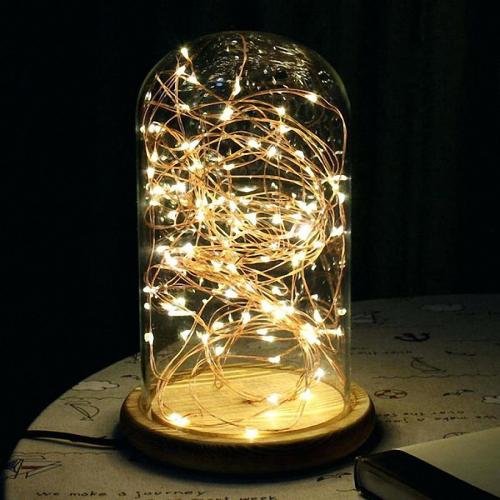

Ночник из гирлянды

Эта идея у многих ассоциируется с Новым годом, потому что именно в это время вокруг много лампочек, огоньков и гирлянд. Чтобы сделать такой ночник понадобится минимальное количество материалов. Всего лишь стеклянная красивая баночка и гирлянда.

Также можно использовать дополнительные материалы для создания декора, но ночник в стиле минимализма более актуален в связи с течением этого стиля в моде сейчас. Итак, нужно положить гирлянду в банку и наслаждаться прекрасным зрелищем. Чтобы светильник смотрелся эффектнее, можно поставить рядом несколько баночек с огоньками.

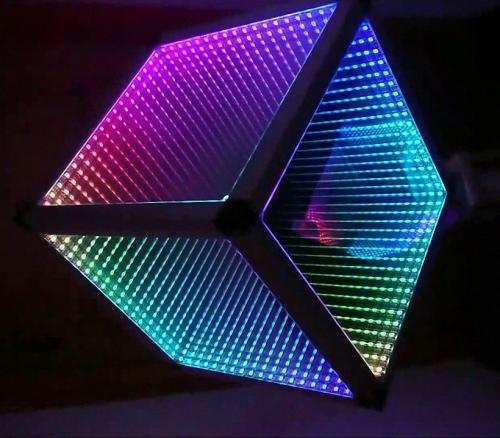

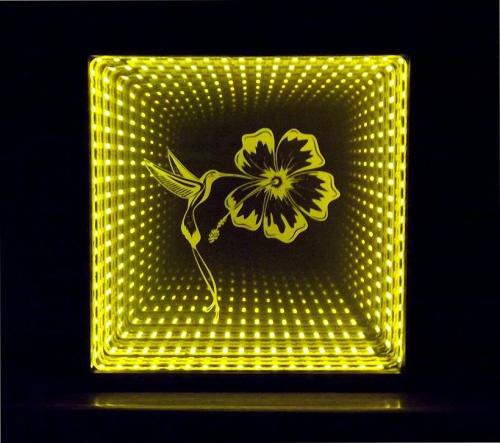

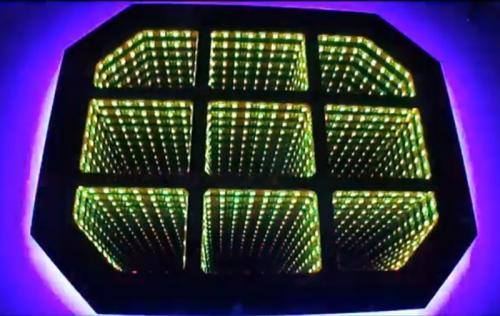

Ночник с эффектом бесконечности

Такие светильники можно найти в магазине, но мы создадим их своими руками. Для этого понадобится:

• Зеркало из акрила,
• полупрозрачная стеклянная панель,
• лента со светодиодными вставками,
• полоска из алюминия,
• деревянная дощечка.

План изготовления:

1. Сделать пазы в бруске из дерева для зеркальной и стеклянной панели при помощи специальных инструментов.
2. Алюминиевую полосу нужно сложить в форме прямоугольника и закрепить на бруске при помощи болтов между пропилами, сделанными ранее.
3. Оберните полосу из алюминия лентой со светодиодами при помощи клея или проволоки.
4. Панель из зеркала и стекла вставьте в углубления.

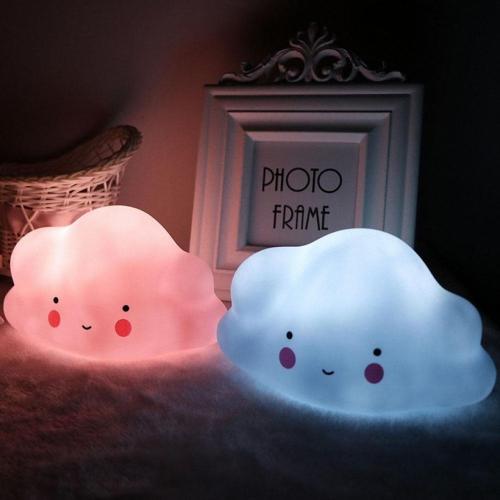

Ночник - облако

Такой светильник отличным декором в детскую комнату к маленькому ребенку. Нужно просто взять лампу с круглым, овальным абажуром и обклеить его ватой или другими пушистостями в виде большого облачка. Облако должно висеть в воздухе, поэтому предварительно нужно продеть в конструкцию плотную нитку через внутреннюю часть.

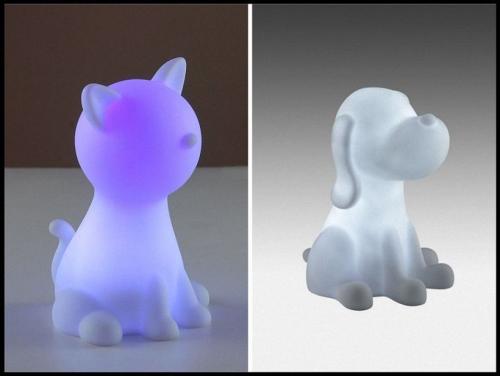

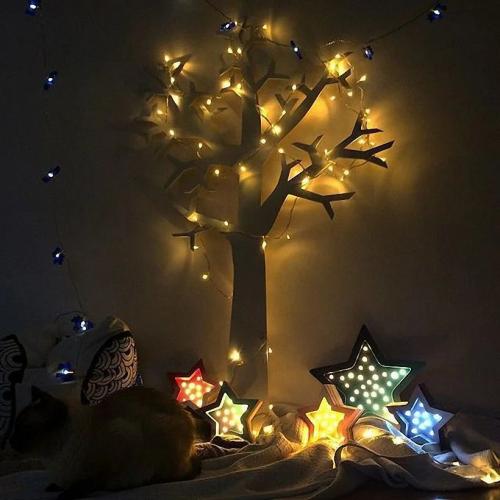

Светодиодный ночник

Такой ночник можно выполнить из любого материала, потому что диодные лампочки полностью безопасны(они не нагреваются в отличие от остальных световых элементов). Этот вариант подойдет для заядлых рукодельниц и рукодельниц. Ведь здесь есть где разгуляться фантазии. Все что угодно, было бы желание! Светодиодный ночник можно сделать настенным и обратным настенному варианту.

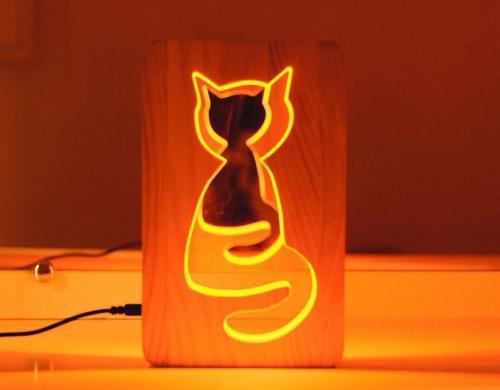

Светодиодный настенный ночник изготавливается из прямого куска плотного материала и самой диодной ленты. Материалом основы может служить пивной картон, тонкая не тяжелая деревянная доска и так далее. Из этого материала нужно вырезать любую форму(коты, цветочки, бабочки…) и с обратной стороны прикрепить светодиодную ленту. Готовую конструкцию можно прикрепить на стену.

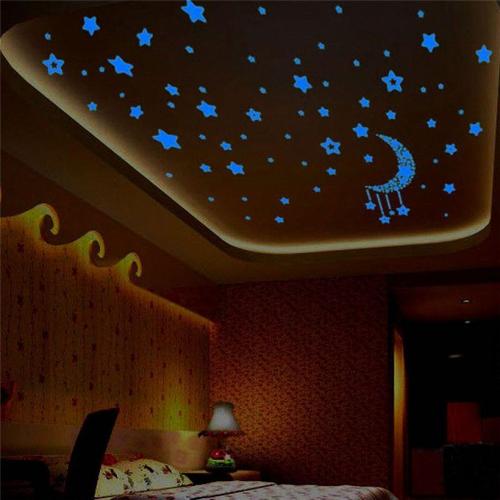

Ночник, создающий звездочки на потолке

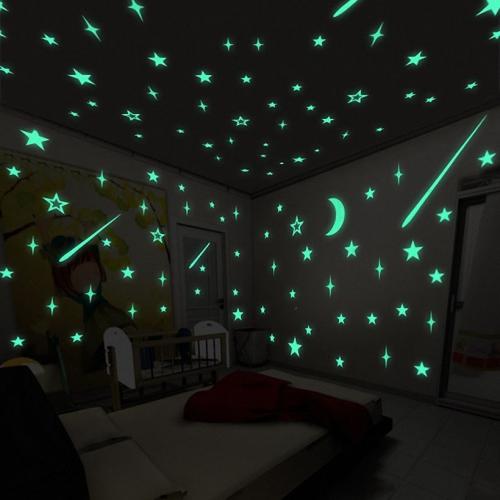

Где только не мелькала эта идея ночника: в фильмах, по телевизору и так далее. Это неудивительно. Ночник, создающий на вашем потолке звезды, привлекает внимание людей и придает комнате волшебства и уюта. Такой ночник не только создаст уютную атмосферу в комнате, но и подарит приятные незабываемые эмоции волшебства и радости ребенку. Чтобы сделать такой ночник понадобится:

• Стеклянная баночка небольшого размера с крышкой,
• Плотная кухонная фольга,
• Фломастер, маркер,
• Ножницы и шило,
• Доска, либо любая другая твердая поверхность,

Последовательность изготовления:

• Перевести звезды на фольгу при помощи маркера,
• Переместить фольгу на твердую поверхность и проделать отверстия шилом, иглой,
• Теперь переместить лист фольги в банку, плотно приложив её к стенкам. Должна получиться банка с внутренним слоем стенок из фольги.
• Внутрь банки положить фонарь, а можно и гирлянду, и закрыть банку крышкой. Конструкцию перевернуть вверх дном.

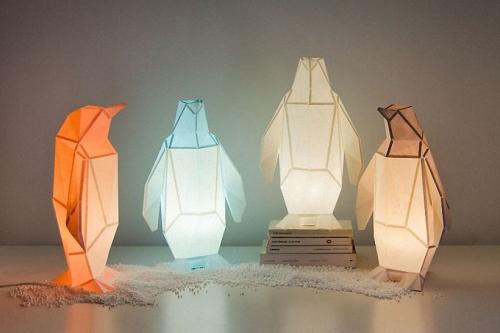

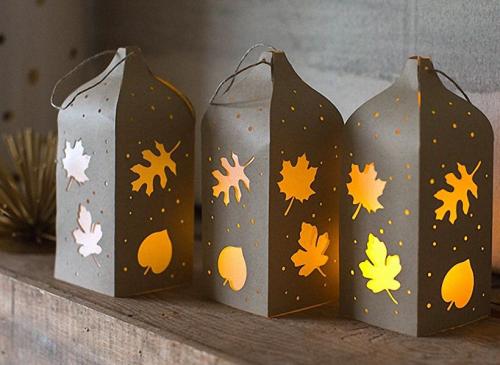

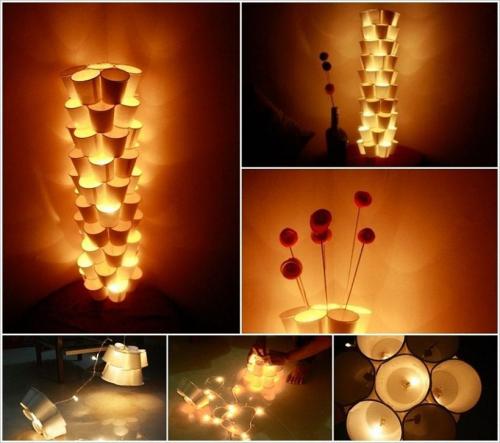

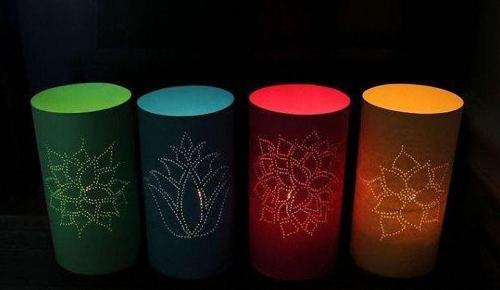

Бумажный ночник

Этот вариант изделия прост в исполнении, но требует большой аккуратности и усидчивости. Бумага - приятный материал для рукоделия. Из него можно сделать красивый ночник. Для работы понадобится плотная бумага, канцелярский нож или шило, и любой предмет, излучающий свет. Нужно всего лишь создать аккуратные отверстия в виде какого-то рисунка и свернуть бумагу в цилиндр, внутрь поместив "свет".

Посмотрев всевозможные варианты ночников, сделанных своими руками, можно сделать вывод, что изготовление красивого практичного декора комнаты - приятное времяпровождение для творческих людей.

Создать свой ночник может каждый при наличии желания. Это может показаться весьма трудоемким процессом, но за то создание своего элемента декора принесет много пользы, впоследствии эстетического удовольствия и уюта.

Создавайте прекрасные шедевры домашнего освещения и радуйте своих близких!
