Как сделать вентиляцию самому. Принцип естественной вытяжки
Как сделать вентиляцию самому. Принцип естественной вытяжки
Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:
- Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
- Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
- Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.
Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги
Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.
Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.
Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.
Вентиляция в частном доме через стену. Типы вентиляционных систем для помещений
На сегодняшний день вентиляцию через стену принято разделять на три вида в зависимости от типа циркуляции воздуха:
- С естественной циркуляцией (самый не эффективный вид вентиляции в помещении, в особенности, если оно защищено от сквозняков металлопластиковыми окнами и дверьми);
- Системы с отводом воздуха в принудительном режиме (в качество воздухоотвода в основном выступает специальный вентилятор);
- Система смешанного типа.
Вентиляция через стену в частном доме либо квартире естественного типа не требует дополнительных энергетических затрат, так как является полностью автономной. В помещении данная система организована из продухов и каналов, которые имеют обязательный выход на улицу. В итоге в помещение постоянно поступает воздух, достаточную вентиляцию обеспечивают сквозные процессы.
К преимуществам такой системы вентилирования можно отнести:
- Естественные условия среды, безвредные для человека;
- Отсутствует необходимость подключать систему к электричеству;
- Дешевизна в монтаже и обслуживании;
Есть у естественной вентиляции и существенный недостаток, связанный с тем, что для нормальной работы системы температура воздуха в помещении должна быть выше, чем в помещении. В ином случае тяга будет нулевой, и система будет полностью бесполезной.
Встретить естественные вентиляции в стене можно только в старых частных домах либо старых многоэтажках. В новостроях принято использовать системы с принудительной тягой. Причина этого выбора довольно проста – для нормального функционирования естественной вентиляции необходимо наличие сквозняка в помещении. В старых домах сквозняк создавался за счет щелей в окнах и дверях, новые металлопластиковые окна и двери минимизируют сквозняки и не дают системе функционировать нормально.
Как сделать вентиляцию в готовом доме. Составляющие технологии естественной вентиляции
Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

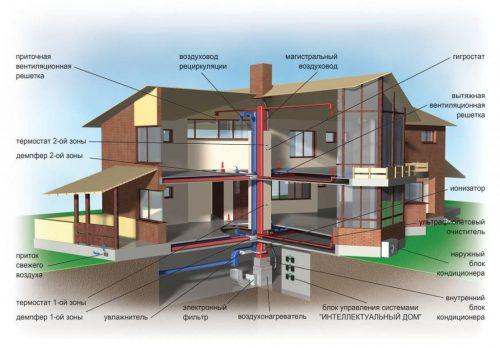

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.
Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.
Приточные клапаны

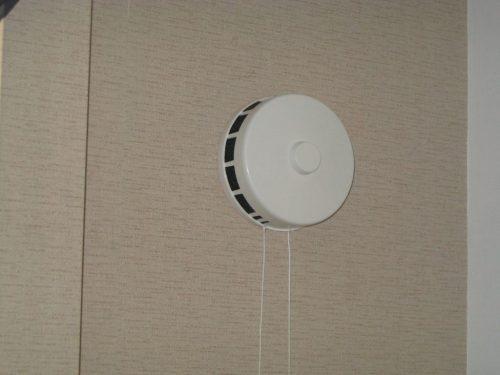

Для обеспечения подачи наружного воздуха в помещение используются приточные клапаны. Выбор конструкции приточного оборудования зависит от потребностей помещения. Число приборов и их производительность определяется исходя из расчетов.
Размещение приборов, обеспечивающих приток, рекомендуют выполнять на высоте 1800-2000 мм от пола. При монтаже оборудования необходимо предусмотреть небольшой наклон клапана внутри стены. Наружный конец клапана должен быть ниже, чем внутренний. Такое расположение позволит защитить помещение от попадания осадков внутрь.

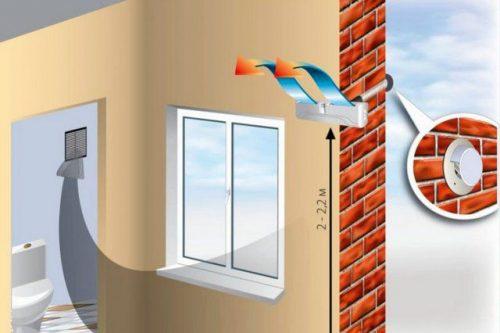

Оптимальное положение приточного клапана.
Вытяжные каналы
В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:
- Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;

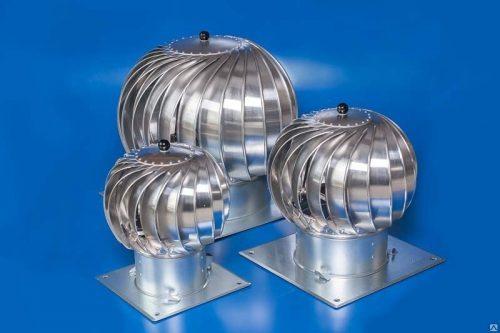

- Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
- Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.
Дефлектор.
Вентиляционные каналы
Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.
Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.
