Двухскатная крыша на гараж. Устройство и достоинства двухскатной крыши для гаража

Двухскатная крыша представляет собой кровельную конструкцию, в которой имеется два расположенных под определенным наклоном ската. Внизу конструкция опирается на стены гаража, а вверху сходится к коньковому прогону. Со стороны фронтона такая крыша имеет форму треугольника с равными бедрами.

Двухскатная крыша для гаража отличается следующими качествами:

Обеспечение самостоятельного стекания атмосферных осадков с поверхности крыши. Наличие двух скатов, расположенных под наклоном, позволяет дождевой воде и снежным массам сходить с кровли. Помимо того, что крышу не придется чистить самостоятельно, это еще и уменьшает нагрузку на стропильную систему. Особо актуальной двухскатная конструкция крыши является в регионах с высоким уровнем осадков в зимнее время.
Небольшая стоимость. Для двухскатной крыши не требуется большого количества материалов, поэтому конструкция получается экономичной. Кроме того, на рынке вполне можно найти недорогие пиломатериалы и кровельные покрытия, что еще больше снижает затраты на обустройство крыши.
Простота монтажа. Этот пункт отчасти можно совместить с предыдущим – двухскатная крыша довольно проста в монтаже, поэтому ее вполне можно собрать своими руками, не привлекая профессиональных строителей.
Низкий уровень теплопотерь. Крыша с двумя скатами имеет наибольшую энергоэффективность по сравнению с другими видами кровельных конструкций, используемых для перекрытия хозяйственных построек. Этот пункт особенно важен в том случае, если к гаражу будет подведено отопление.
Расширение свободного пространства. Конечно, основное назначение гаража – это хранение автомобиля или другой техники, но в большинстве случаев в нем складируются различные инструменты или запчасти. Чтобы увеличить пространство, которое можно использовать для хранения подобных вещей, вполне подходит двухскатная крыша – под ней без проблем обустраивается чердак.

Расчет крыши гаража. Расчет двухскатной крыши

Бесплатный онлайн-калькулятор расчета двухскатной (двускатной, щипцовой) крыши поможет Вам оперативно просчитать основные параметры кровельной конструкции: угол наклона, площадь поверхности, длину и количество стропил, обрешетку. Данный онлайн-калькулятор кровли – это удобный инструмент, в котором сведены необходимые критерии. Полученные результаты можно использовать при строительстве дома. Вычисления займут всего несколько минут и не потребуют от Вас специальных знаний или навыков.

Угол наклона

Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома. От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему. Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

Зависимость угла наклона двухскатной крыши и высоты потолка Фото из открытых источников

Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.

Стропила

Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.

Длина

Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.

После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.

Количество

Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.

Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.

Обрешетка

Обрешетка кровли – одна из важнейших ее конструктивных частей. Она служит основой для монтажа кровельного покрытия. Наш онлайн-калькулятор поможет выполнить быстрый и точный расчет обрешетки на крышу. Для вычисления потребуется ввести ширину обрешеточных досок и расстояние между ними. Учитывая другие введенные параметры, система автоматически выдаст нужное число рядов и досок.

Площадь поверхности

Расчет площади двухскатной крыши – важный этап проектирования дома. Он необходим для определения расхода материала кровельного покрытия. Допущенная ошибка может привести к закупке избыточного объема материала и перерасходу средств на закупку. С другой стороны, при неправильном расчете площади поверхности кровли возможна закупка недостаточного количества материала для настила покрытия. Это приводит к простоям в строительстве. Кроме этого, докупленный материал может быть уже из другой партии и будет отличаться по цвету.

Онлайн-калькулятор на нашем сайте поможет быстро и легко провести вычисление площади с получением точного результата. Введите исходные параметры в форму на сайте и быстро получите итоговое значение квадратуры поверхности. Это поможет легко определить необходимый объем закупки металлочерепицы, гибкой черепицы, профилированного листа или другого кровельного материала.

Варианты крыши гаража. Виды гаражных крыш

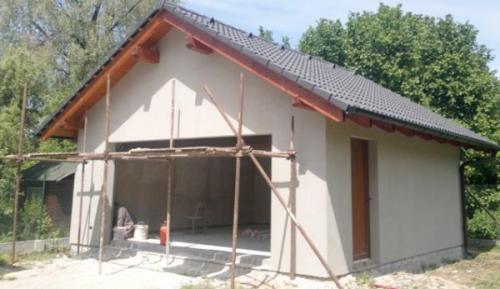

По особенностям конструкции можно выделить несколько видов крыш. По наличию скатов кровли бывают:

скатные;
плоские.

Плоская крыша нуждается в обустройстве сплошного эластичного покрытия из полимерно-битумных материалов, стойких к изменениям температуры. Опорными деталями для подобной конструкции служат стенки здания. В качестве основы могут использоваться стяжки или плиты. В некоторых случаях на плоской крыше делают подвесной сад. В таком случае конструкция будет эксплуатируемой.

Скатная крыша образуется основаниями, угол наклона которых может быть от 10 до 60°. Конструкции имеют упор на стропильный механизм. Для гаража можно соорудить следующие виды крыш:

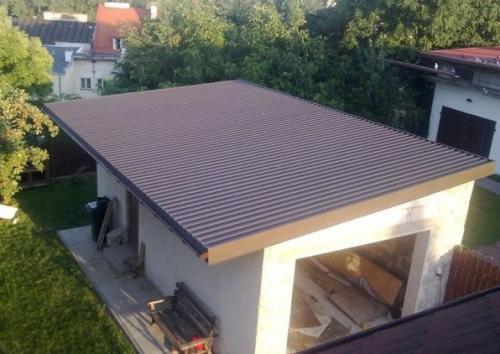

С одним скатом. Конструкция имеет упор на стенки здания, в связи с чем одна из стен должна быть выше остальных, чтобы была возможность создать уклон. Перепад высоты рассчитывается по формуле: H = tg α x s, где s — ширина здания, tg α — тангенс угла наклона, значение которого можно посчитать на калькуляторе или взять из таблиц Брадиса. Величина уклона крыши зависит от особенностей климата региона: количества снега и сил постоянного ветра.
Односкатная крыша формируется разными по высоте стенами
С двумя скатами. Этот вариант при сооружении гаражей используется чаще всего, так как он позволяет увеличить полезную площадь здания за счёт чердачного помещения. Крыша данного вида может быть выполнена с перекрытием или без, однако она должна опираться на мауэрлат — обвязку по горизонтали из брусков, которая объединяет стропильный механизм в прочную конструкцию.
Двускатная крыша увеличивает полезное пространство гаража за счёт чердачного помещения

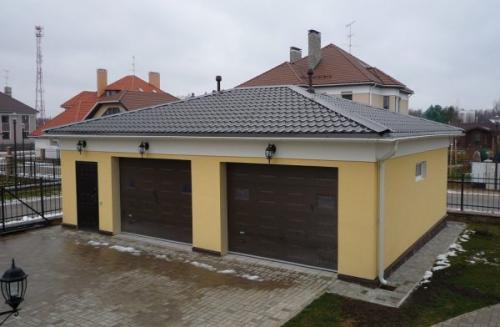

Шатровая крыша. Для гаражей используется довольно редко, однако в некоторых случаях её применяют для поддержания единого стиля застройки территории. Стропильный механизм в этом случае не будет иметь прогона конька, поскольку каркас кровли образуется четырьмя одинаковыми скатами.
Шатровая крыша состоит из четырех одинаковых скатов

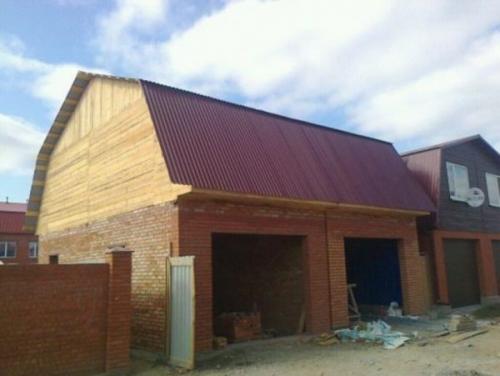

Мансардная. Этот вид конструкции позволяет устроить над гаражным строением дополнительную комнату, которая может использоваться хозяином для собственных нужд. К примеру, можно создать мастерскую, кладовку, кабинет или комнату для гостей. От чердачного помещения она отличается высотой подъёма перекрытия: минимум 1,5 м. Этот проект крыши считается дорогим, так как он нуждается в паро-, гидро- и теплоизоляции. Также нужно установить стеклопакеты нестандартной формы. Стропильная пара будет иметь крутой излом, что может повлечь за собой уменьшение прочности постройки.

Высота крыши гаража. Проектирование

Первый шаг в строительстве двухскатной крыши для гаража своими руками – создание проекта, отражающие основные параметры конструкции. Чтобы преступить к работе, нужно определить три основные характеристики: высота конька, уклон скатов и вид кровельного. Расчеты при создании проекта выполняются с учетом нагрузок, ложащихся на элементы каркаса. Подсчитывается полный вес крыши, чтобы определить, насколько глубокий требуется фундамент. Чтобы набросать рабочую схему, нужно правильно сделать следующие расчеты:

Исходя из выбранного уклона скатов, вычисляют высоту конька кровли. Для этого используют геометрические формулы, так как фронтальная проекция двухскатной крыши представляет собой треугольник. Расстояние от основания крыши до конька вычисляется как величина высоты равнобедренного треугольника, образованного скатами и основанием крыши по формуле: h= 0,5*b/tg(α/2), где b – ширина гаража, α – уклон крыши. В большинстве случае для организации чердачного хранения и соблюдения уклона 20-30 градусов достаточно высоты конька 1,5 м.
Вычисление высоты конька и длины стропил двухскатной крыши
Учитывая данные об уклоне скатов и высоте расположения конька, вычисляют длину стропильных ног. Для этого применяют другую формулу: l=0,5*b/sin(α/2), где b – ширина гаража, α – уклон крыши. Расчет длины стропильных ног выполняют, чтобы определить, какой вид стропильного каркаса подойдет, и для закупки необходимого количества пиломатериалов. Чтобы получить карнизный свес, защищающий стены от намокания, к рассчитанной длине прибавляют 0,3-0,5 м. Учитывайте, что стандартная длина пиломатериалов составляет 6 м, более длинные стропила приходится изготавливать из 2-3 частей, склеивая их или сращивая с помощью гвоздей.

Конструкция крыши гаража. Какие бывают крыши для гаража

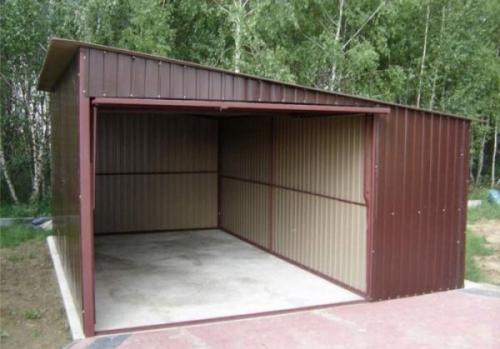

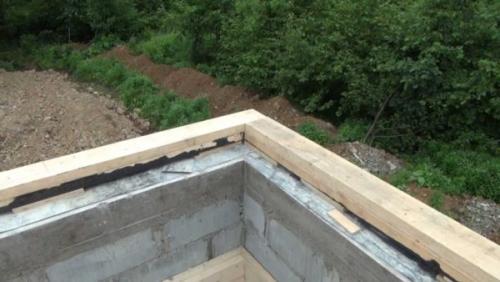

Кровля для гаража может быть разнообразной, поэтому необходимо изначально определиться с её конструкцией. Во многих случаях можно провести замену одного вида кровли другой, однако это подразумевает дополнительные расходы и беспокойство. Вот почему лучше ещё на начальном этапе строительства крыши сделать правильный выбор.

Перед выбором одного из видов каркаса кровли стоит определиться с её несущими характеристиками, размерами и формой коробки, после чего рассмотреть один из представленных вариантов конструкции крыши.

Особенности устройства односкатной крыши

Односкатная кровля — это самый простой вид конструкции, который сегодня очень востребован, так как аналогичных по стоимости аналогов у неё нет. Чтобы обустроить такую крышу, не нужно использовать особенные стройматериалы, специальную технику или иметь глубокие познания в области проектирования.

Односкатная крыша является самой простой и дешёвой конструкцией для перекрытия гаража

Особенности строительства односкатной крыши заключается в следующем:

Несущие стены строятся таким образом, чтобы их высота с противоположных сторон была разной.
На эти стены укладывается мауэрлат.
На несущие стены гаража укладывается мауэрлат

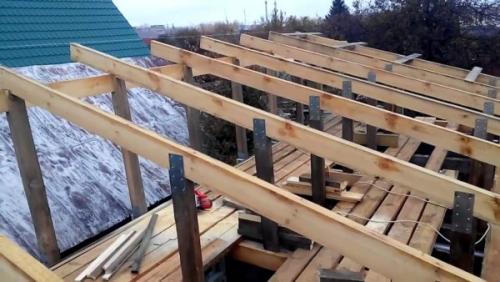

Стропила укладываются поверх мауэрлата и крепится к стойкам при помощи металлических уголков.
На мауэрлат устанавливается стропильная система
Затем набивается обрешётка.

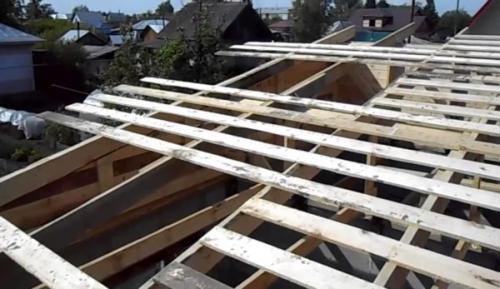

На стропильную систему устанавливается обрешётка из продольных рядов обрезной доски
С внутренней стороны крыша утепляется.

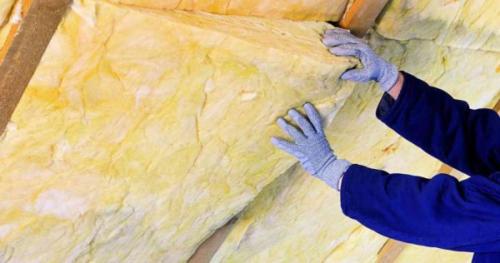

Утеплитель закладывается в промежутки между стропильными лагами с небольшим натягом

В качестве стропильных ног часто применяют две соединённый по широкой стороне доски, однако лучший вариант — это использовать балки из металла или дерева с сечением 50*150 мм.

Односкатная кровля состоит из следующих частей:

основа кровли — это стропильная система, к которой прикрепляются все остальные составляющие элементы;
обрешётка — это опора для кровельного покрытия;
элементы, которые усиливают систему стропил;
изоляционные материалы, которые защищают конструкцию от воды и удерживают внутри строения тепло;
непосредственно покрытие для кровли гаража.

Верхние торцы гаража односкатной кровли должны иметь мауэрлат или брёвна, которые являются опорой для стропил. Их прикрепляют к стенам с помощью анкеров проволокой. Сами же анкеры могут замуровываться в кладку или забиваться в стену.

Подобную конструкцию можно укрывать любым видом кровельного материала: рубероидом, профнастилом, мягкой черепицей и т. д.

Как устроена двускатная кровля

Над гаражом устанавливают двускатную кровлю, если необходим чердак. Наиболее распространённая конструкция фронтона двускатной крыши — это равнобедренный треугольник.

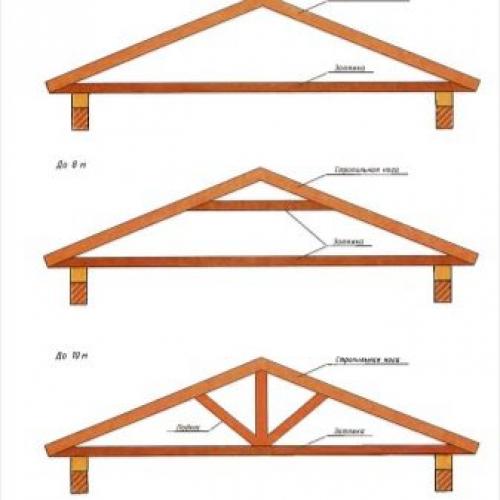

Стропильная система двускатной кровли может быть выполнена в следующих вариантах:

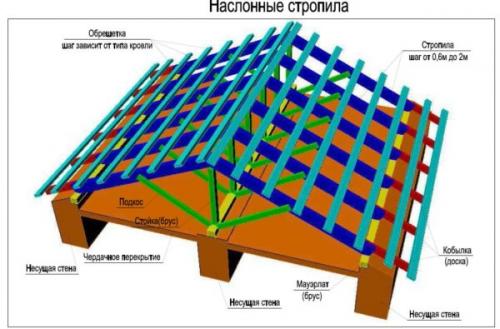

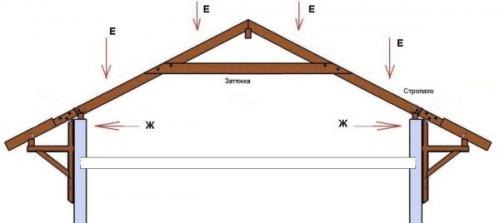

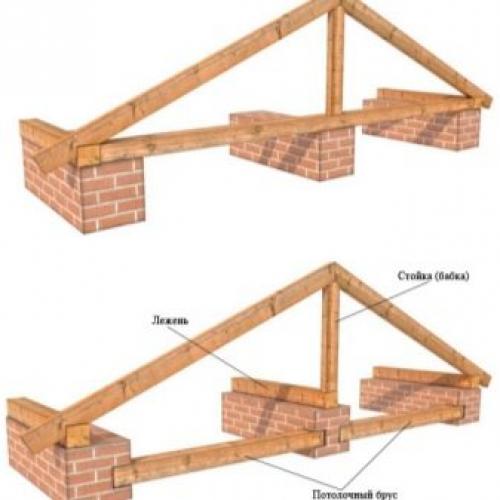

Наслонная. Балки стропил упираются не только в коньковую, но и карнизную часть. На стенах лежит мауэрлат, к которому прикрепляются нижние части балок, а прочный прогон опирается на промежуточные столбы или внутреннюю стену. Опорную раму делают перед тем, как будет установлена система стропил. Наслонная двускатная кровля распирает стены, а значит, она не может подойти для всех типов гаражей.
Наслонные стропила опираются не только на несущие стены здания, но и на внутреннюю опору
Бесстропильная. В этом случае можно обойтись без подробных расчётов, специальных подъёмных механизмов, а также сложных конструкций. Упор — это фронтоны треугольной формы, которые традиционно изготавливают из кирпича. Недостаток — в длине постройки есть ограничения. Максимальный размер — это девятиметровые балки из металла.
Бесстропильную кровлю можно применять только при длине строения не более 9 метров
Висячая. Опора делается исключительно на несущие стены, причём не будет распирания коробки от значительных нагрузок, вызванных обильным снегопадом или массой кровельного покрытия. Стропила крепятся друг к другу в коньке и закрепляются накладкой. Каркас не разъезжается благодаря затяжкам, которые устанавливаются в нижней части стропил. Если конструкция подразумевает большие пролёты, тогда производят монтаж ригеля, бабки и подкосов, которые предотвращают провисание стропильной системы.

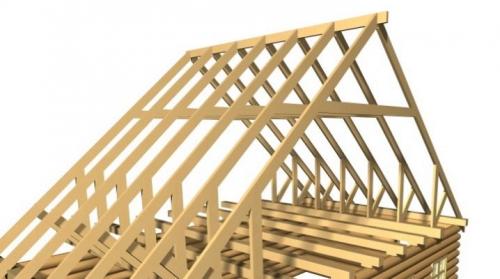

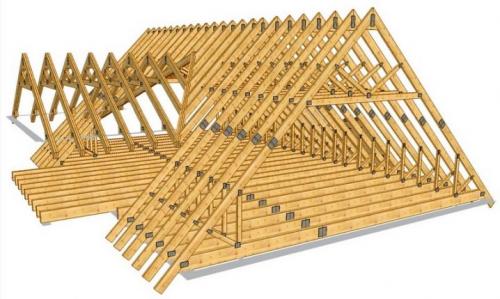

Двускатная крыша чертеж. Конструкция стропильной системы двускатной крыши

Двускатная крыша пользуется большой популярностью, так как ее возведение считается относительно простым и быстрым этапом в строительстве дома. Разные виды двускатной кровли позволяют выбрать подходящий вариант для конкретной постройки. Поставить такую кровельную конструкцию не составит большого труда, если имеется даже небольшой опыт в строительстве, но в одиночку, конечно, не справиться. Все работы выполняются поэтапно, с учетом особенностей такой крыши.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

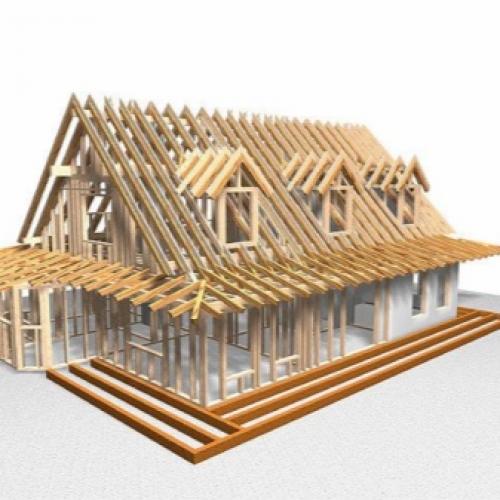

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Виды

Каркасная конструкция двускатной крыши может быть:

наслонной;
висячей.

Характерно, что в большинстве строений используется стропильная система наслонного типа, внутри которой есть несущие стены. Каркас, таким образом, служит промежуточной опорой. При ширине крыши не больше 10 м обычно используется одна опора. Крыша шириной больше 10 м имеет несколько пропорционально расположенных опор. Каркас в виде стропильной системы висячего типа возможен в том случае, когда строение может обойтись одной опорой, не имея внутренних несущих стен. Такая кровля выстраивается из двух поясов – верхнего (два стропила), нижнего (жестко соединенные затяжки). Опираются стропила на мауэрлат, а концы стропил выходят на наружные стены.

Двускатная ломаная кровля может иметь усиление в виде опорных рам, которые не дают провисать наклонной крыше. Так можно получить более прочную конструкцию. Висячая ломаная крыша имеет дополнительные опорные рамы, к которым устанавливаются стены мансарды. Опорная рама, которая расположена под несущей стеной внутри, берет на себя часть нагрузки, что позволяет немного облегчить конструкцию кровли.

Источник: https://dachadesign.info/stati/dvuskatnaya-krysha-doma-svoimi-rukami-kak-rasschitat-ugol

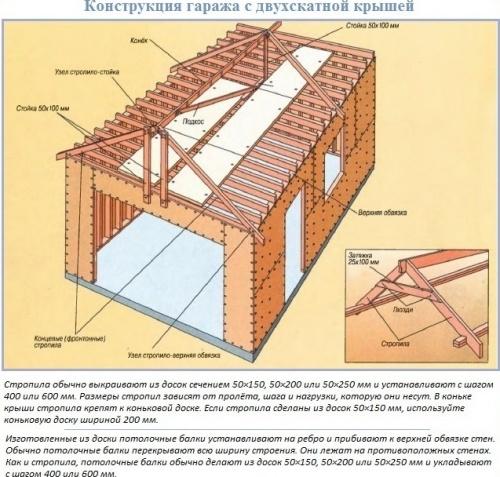

Стропильная система крыши гаража. Двускатная крыша для гаража своими руками

Теперь настал самый тяжелый этап работ. Все это нужно воплотить на практике. Будет хорошо, если вы заранее сделаете схематический рисунок, на котором будут указаны все размеры каждого из элементов каркаса, необходимое расстояние, и метод фиксации. После этого можно приступать к работе.

Процесс выполнения следующий:

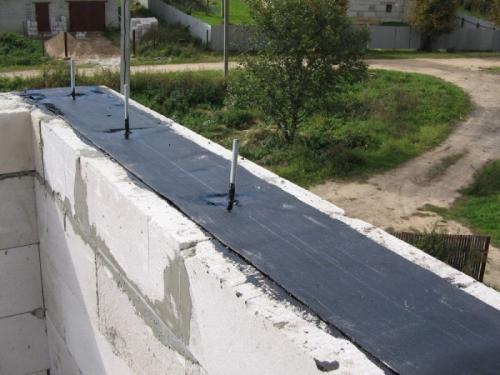

Установить мауэрлат и выполнить его гидроизоляцию. Для этого уложите слой рубероида или другого гидроизоляционного материала на верхние торцы стен, куда будет монтироваться мауэрлат. Без гидроизоляции дерево простосо временем сгниет.
Обрежьте балки нужной длины и подымите их на коробку. Материал закрепляется к стене болтовыми анкерами. Рамные использовать нельзя! Их используют для распорки. Другой вариант крепления – шпильки, но их нужно будет заранее вмонтировать в аромпояс, еще при заливке.
Теперь можно приступать к установке поперечных балок. Есть и другой вариант: делается несколько прогонов, а к ним будут подшиваться потолочные доски.
Далее, выставляем ориентиры для установки ферм. Возьмите карандаш или маркер и нанесите пометки на мауэрлате. Шаг стропил выбирается индивидуально. В среднем это от 60 см до 1,2 м. Тщательно все измеряйте по диагонали, чтобы не допустить смещения при монтаже.

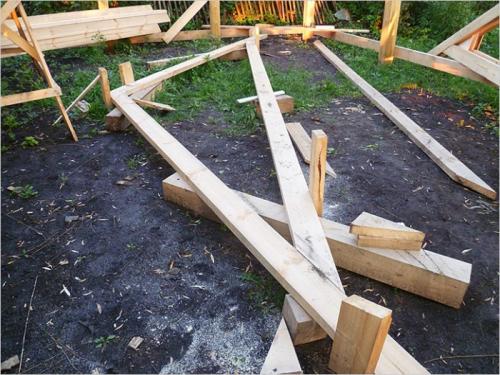

Что касается ферм (готовых стропил), то их можно собирать или сразу на крыше гаража, или внизу. После сборки внизу, наверх подымается уже готовая ферма, которую остается только закрепить на своих местах.
Чтобы сделать все в одной плоскости, можно натянуть несколько шнуров для ориентировки. Он располагается вдоль конька, а дополнительных два шнура на расстоянии примерно 50 см. Но, это не всегда целесообразно. Ведь нитка неустойчивая, ее можно сместить доской или чем-то другим. Чтобы избежать этого, установите несколько вертикальных опорных досок, которые фиксируются укосиной. К опорным доскам прикрепите продольную доску, которая и будет играть роль уровня. После установки ферм все демонтируется.

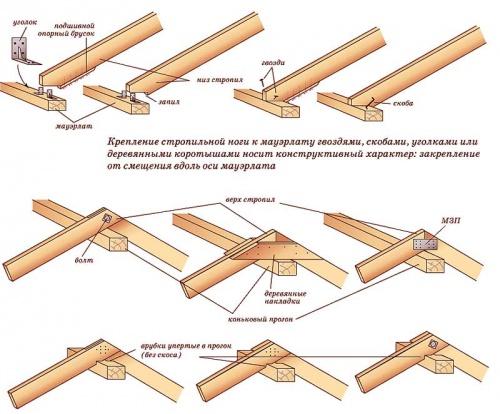

К мауэрлату стропильные ноги крепятся гвоздями или саморезами. Можно усилить конструкцию металлическими уголками.

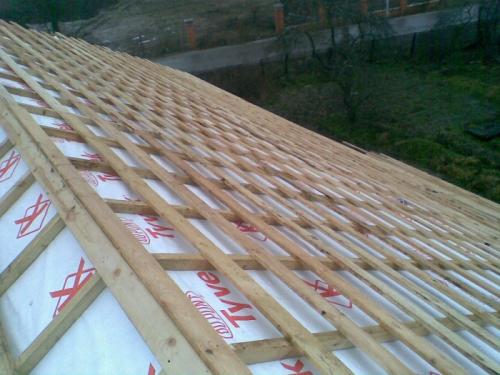

Когда все стропильные ноги крыши гаража установлены, конструкция стабильная и прочная, можно приступать к устройству гидроизоляционного слоя. Рулоны расстилают снизу вверх, делая нахлест в 10–20 см. Все стыки заклеиваются фольгированным скотчем. Само полотно крепится при помощи скоб степлера к фермам или планками контробрешетки крыши.
Поверх гидроизоляционного слоя набивается обрешетка крыши. Шаг крепления досок зависит от выбранного вами кровельного материала. Если это мягкая кровля, то обрешетка должна быть сплошной. А при использовании шифера, металлочерепицы профнастила и других, доски крепятся с шагом, равным шагу волны профиля.
Настало время сделать запил карниза и обшить его.

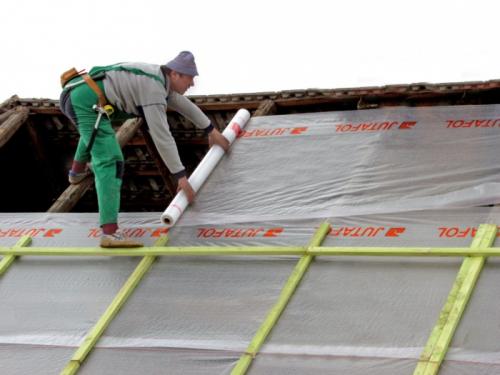

Чтобы вода с крыш стекала в выбранное вами место, настало время сделать систему водоотвода гаража. Кронштейны фиксируются к стропильным ногам, и выполняется сборка системы для крыши.
В конце остается покрыть крышу гаража выбранным вами материалом и зашить фронтоны.

Расчет двухскатной крыши гаража. Расчёт крыши

Расчёт односкатной крыши
Расчёт двускатной крыши
Расчёт вальмовой крыши
Расчёт шатровой крыши

Перед началом расчетов нужно уяснить, что крыша и кровля – это не тождественные понятия. Под «крышей» мы имеем в виду всю систему, которая стоит на мауэрлате: стропила, обрешетка и контробрешетка, всевозможные виды изоляций и, наконец, кровельный материал, то есть непосредственно «кровлю». Онлайн-калькулятор крыши с чертежами позволяет получить данные и по крыше, и по кровле – в удобном для вас формате.

Готовый расчет стропильной системы и металлочерепицы на крышу (а также других видов кровельных покрытий) можно сохранить как в виде простых цифр по количеству стройматериалов, так и в виде чертежей и 3D-моделей. Результат вы можете сохранить на ПК или мобильное устройство, с которого вы вводили данные, а также отправить на e-mail самому себе или специалисту, который занимался проектированием вашего объекта. Кстати, перед закупкой рекомендуется проконсультироваться с ним или с профессиональным сметчиком: онлайн калькулятор для расчета кровли с чертежами крыш рассчитан на стандартные исходные данные – ваш объект может иметь особенности, которые сервис не учтет.

С помощью сервиса можно делать расчеты:

односкатной, двускатной, четырехскатной, в том числе вальмовой крыши;
любого перечисленного вида крыш с учетом мансарды;
любого перечисленного вида крыш, учитывая разный угол наклона;
площади кровли.

Все данные вводятся в сантиметрах – так, длину крыши по коньку, которая будет составлять 12 метров, необходимо указывать как 1200 сантиметров; результаты сервис также выдает в сантиметрах.

Если необходимо, под основными данными можно проставить галочки для учета дополнительных материалов: мауэрлата, контробрешетки, гидроизоляции и утеплителя. Сервис учитывает самые используемые виды и марки материалов.

Односкатная крыша гаража. Как выполнить односкатную крышу

Перед тем, как сделать односкатную крышу гаража, нужно разработать с указанием всех размеров, материалов для изготовления, техническими требованиями и технологией изготовления проект гаража с односкатной крышей.

Инструкция изготовления односкатной крыши своими руками предлагает такую технологию устройства кровли гаража:

Любая крыша односкатная для гаража состоит из системы стропил.
Стропила — это балки, своими концами опирающиеся на стены гаража, при сооружении крыши без чердака. При наличии чердака балки устраиваются поперек гаража и ставятся стропильные стойки на противоположные стены, имеющие дополнительные элементы жесткости — подкосы и распорки, как показано на фото.

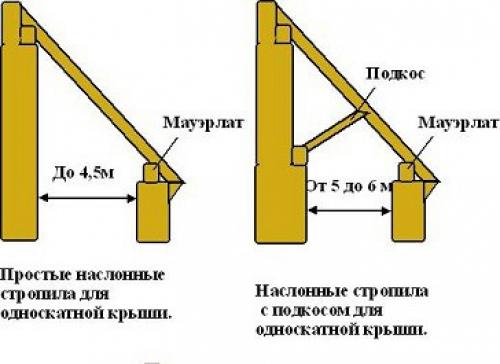

Стропила для односкатной крыши

На односкатные крыши гаража балки и стропила выполняются с учетом выдерживания всех нагрузок от веса:

Снега.
Кровельного материала.
Людей, которые будут обслуживать крышу при ремонте, осмотре.
От ветровых нагрузок.

Совет: При изготовлении стропил или балок используются хвойные породы древесины, с влажностью до 22%. Дерево, не изъеденное жучками-древоточцами, без гнили, свилеватости или синевы.

Перед тем, как сделать крышу односкатную гаража, необходимо предварительно обработать все конструкции антисептическими растворами для предохранения их от гниения и антипиренами для предотвращения возгорания, а затем тщательно высушить.
Балки и стропила укладываются в гнезда, их оставляют при возведении стен. Чаще всего гараж возводится прямоугольной формы: по две длинных и коротких стороны.
Под балки или стропила гнезда оставляются на длинных стенах. Кладка стен должна от задней стены подниматься по высоте по направлению к воротам гаража.
Слой рубероида подкладывается под концы стропильных ферм и балок для гидроизоляции древесины.
Укладка стропильных ног выполняется на мауэрлат, который фиксируется к железобетонному поясу с армированными элементами.
Крыша гаража односкатная изготавливается намного проще, а цена устройства ниже, что связано с небольшими вложениями средств на приобретение материала и возможностью изготовления ее самостоятельно.
Расстояние между стропилами принимается от 1 до 1,5 метров.
На стропила монтируется обрешетка, шаг ее зависит от применяемого материала для кровли. Для обрешетки может использоваться необрезная доска или бруски.
Обрешетка покрывается кровельным материалом. Чаще всего используется рубероид, но могут быть профнастил (см. Крыша из профнастила для гаража: установка в разных вариантах ), шифер или другой современный материал.
