Как сделать вытяжку в гараже в погребе. Вентиляция гаражного погреба своими руками

14.02.2020 в 08:12
Содержание
  1. Как сделать вытяжку в гараже в погребе. Вентиляция гаражного погреба своими руками
  2. Естественная вентиляция гаража с погребом. Правильная вентиляция в погребе гаража
  3. Вентиляция неотапливаемого гаража. Вентиляция гаража зимой
  4. Как сделать вентиляцию в погребе. Как сделать расчёт и смонтировать вентиляцию в подвале своими руками
  5. Как сделать погреб в гараже. Виды погребов
  6. Вентиляция погреба в гараже зимой. Сообщества › Гараж Мечты › Блог › Вентиляция в погребах
  7. Правильная вентиляция гаража с подвалом. Погреб в гараже — вентиляция
  8. Видео вентиляция в гараже ВСЕГО за 2 тыс.Руб Самый ДЕШЕВЫЙ способ сделать эффективную ВЕНТИЛЯЦИЮ В ПОГРЕБЕ

Как сделать вытяжку в гараже в погребе. Вентиляция гаражного погреба своими руками

Вентиляцию в погребе в гараже можно сделать своими руками. Монтаж условно делят на несколько этапов:

  1. Работа с вытяжным воздуховодом. Система вентиляции должна работать правильно, поэтому нижний конец трубы нужно зафиксировать в 1.5-2 метрах от пола. Внешняя же часть выводится наружу, за пределы подпола. При этом верхняя точка будет выше уровня грунта на 0,5 м.
    Есть два способа для установки вытяжной трубы. Если использовать сквозной вариант, то трубу нужно будет провести насквозь, через гаражный пол, в само помещение, и вывести через потолок и кровлю основного сооружения.
  2. Есть еще один вариант, который называется «сквозь стену». Если использовать его, нижняя часть вентиляционной трубы будет расположена вертикально и выходить не через верх, а через боковую стенку основного здания, и подниматься вверх параллельно основному строению.

    В таком случае у основной трубы будет залом, что значительно усложняет не только забор воздуха, но и его очистку.

  3. Установка приточного воздуховода. Для этого следует ввести трубу в противоположный угол от вытяжки. Далее укрепите ее на расстоянии около 50 см от пола погреба. Противоположный конец трубы также выводится наружу. Он должен находиться на высоте не более 20 см от уровня земли. Так он лучше всего будет забирать воздух.
  4. Проверьте воздушную тягу. Сделать это просто с помощь обычной зажженной спички.
  5. На конце каждой из труб закрепите мелкоячеистую сетку. Именно она убережет от засорения труб и попадания в них насекомых, мелких грызунов и птиц.

Естественная вентиляция гаража с погребом. Правильная вентиляция в погребе гаража

О том, как важна правильная вентиляция в погребе гаража, говорить излишне. Все знают, что без вентиляции в погребе сыро и хранящиеся там продукты быстро портятся. Кроме того, если сырой воздух из погреба поступает в гараж, то это приводит к коррозии находящихся в гараже металлических объектов, в том числе и автомобиля.

Естественная вентиляция гаража с погребом. Правильная вентиляция в погребе гаража

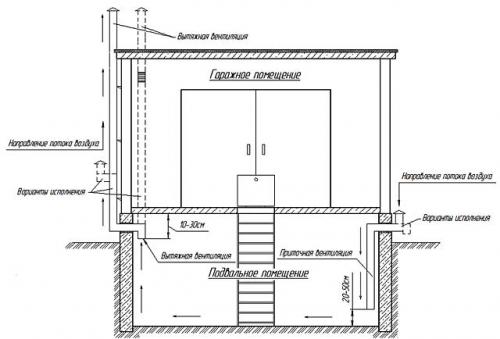

Естественная вентиляция погреба в гараже — схема

В общем, необходимость устройства правильной вентиляция в погребе гаража осознают все. Но не все знают о том, как сделать вентиляцию в погребе гаража,.

Давайте начнем с того, что вентиляция гаража , погреба и смотровой может быть одного из трех типов:

  • естественная,
  • комбинированная,
  • механическая.

Естественная вентиляция в погребе гаража

Естественная вентиляция используется в небольших гаражах и погребах. Основное её преимущество – доступность. Однако летом такая вентиляция неэффективна или вообще не работает, а зимой необходимо периодически проверять состояние вентиляционных каналов. Они могут забиваться снегом или обрастать инеем внутри.

Естественная вентиляция:

  • Достоинства:
    • не нужен источник энергии,
    • бесшумность,
    • доступность.
  • Недостатки:
    • нестабильность работы,
    • необходимость периодических проверок и чисток труб,
    • невозможность каких-либо регулировок,
    • невозможность использования фильтров.

Естественная вентиляция в погребе гаража делается в соответствии со следующими правилами:

  • приточная и вытяжная труба располагаются обычно в противоположных углах подвала;
  • в погребе конец приточной трубы дожжен располагаться на высоте 0,3-0,5 м от пола;
  • в погребе конец вытяжной трубы должен находиться на высоте 1,5-2 м от пола;
  • если вытяжная труба монтируется полностью снаружи гаража – её нужно утеплить (следует различать сквозной монтаж трубы – через помещение гаража, и настенный – снаружи);
  • минимальный перепад высот между всасывающим и выходным отверстиями вентиляционной системы (они располагаются на улице) – 3 метра;
  • входное отверстие со стороны улицы закрывают решеткой или сеткой (от грызунов и крупных насекомых);
  • вытяжную трубу желательно накрыть козырьком, а еще лучше – увеличивающим тягу диффузором ;
  • Примерный диаметр трубы вытяжки в сантиметрах можно получить, умножив площадь гаража (в квадратных метрах) на 1,5;
  • Диаметр вытяжной трубы может быть процентов на 10% диаметра приточной.

Естественная вентиляция гаража с погребом. Правильная вентиляция в погребе гаража

Естественная вентиляция в погребе гаража — варианты устройства

Помните, что каждый дополнительный изгиб вентиляционной трубы снижает эффективность всей системы. Кстати, для устройства вентиляции гаража, погреба и смотровой можно использовать трубы практически из любого материала.

Комбинированная вентиляция в погребе гаража

Повысить эффективность естественной вытяжки можно, установив в вытяжной трубе лампочку, которая будет подогревать воздух и дополнительно усиливать тягу. В качестве альтернативы лампочке можно использовать свечку – в этом случае можно обойтись без электричества. Но все же лучше установить вентилятор. Это самый лучший способ превратить естественную вентиляционную систему в комбинированную.

Как вы догадались, комбинированная и естественная вентиляция в погребе гаража отличаются друг от друга только наличием вентилятора на одном из воздуховодов. В выключенном состоянии вентилятор будет создавать небольшое дополнительное сопротивление потоку воздуха. Зато включив его, вы сможете обеспечить эффективную вентиляцию погреба независимо от времени года и погодных условий.

Естественная вентиляция гаража с погребом. Правильная вентиляция в погребе гаража

Принудительная вентиляция в погребе гаража

Принудительная вентиляция в погребе гаража

Принудительная вентиляция в погребе гаража обеспечивается за счет постоянной работы вентилятора. Давайте рассмотрим преимущества и недостатки такой системы:

  • преимущества:
    • стабильность работы;
    • возможность регулировки эффективности, подогрева воздуха;
    • возможность использования фильтра воздуха.
  • недостатки:
    • постоянное потребления энергии;
    • шум;
    • сложность монтажа;
    • значительная стоимость некоторых компонентов;
    • наличие изнашивающихся и ломающихся деталей.

Принудительно вентиляции строится по тем же принципам, что и естественная. Ведь  естественное движение воздуха должно помогать, а не препятствовать работе вентилятора.

Естественная вентиляция гаража с погребом. Правильная вентиляция в погребе гаража

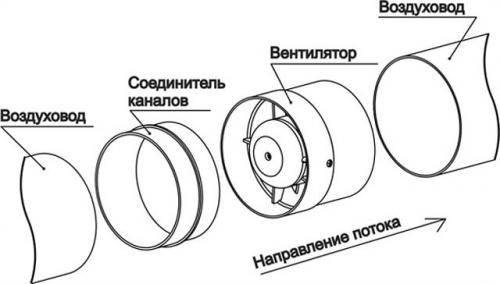

Принудительную вентиляцию в погребе гаража может обеспечить канальный вентилятор

Особое внимание при установке принудительной вентиляция в погребе гаража следует уделить безопасности. Это касается прокладка электропроводки, установки выключателей и вентиляторов. Вентиляторы лучше всего выбирать канальные.

Что же касается фильтров, подогрева воздуха и регулировки работы вытяжки – всё это требует дополнительных затрат и делается по мере необходимости.

Погреб

Микроклимат в погребе зависит не только от вентиляции. Материал стен и пола, качество работ по гидроизоляции  и утеплению – все это очень важные факторы. Не экономьте на подобных вещах, не думайте, что правильная вентиляция в погребе гаража может полностью компенсировать огрехи при его строительстве. Постарайтесь качественно сделать погреб в гараже , вполне возможно, вы тогда сможете обойтись естественной вентиляцией.

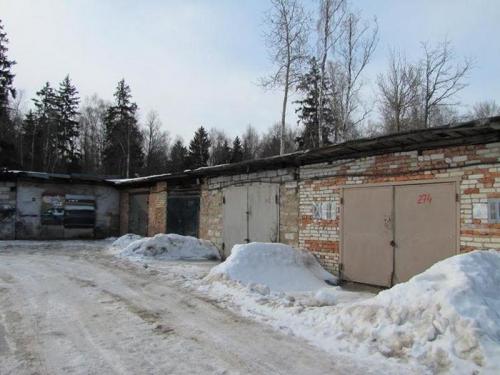

Вентиляция неотапливаемого гаража. Вентиляция гаража зимой

Гараж – строение, вентилирование которого нельзя прекращать зимой. На это есть несколько причин:

  • Зимой больше, чем обычно, на автомобиле остается много влаги (снег, наледь, грязь). В гараже снег, лед тают, влага испаряется. При достаточном проветривании кузов машины сохнет быстрее. Если вентилирование слабое, или отсутствует вовсе, могут начаться коррозийные процессы.
  • Кроме того, избыточная влажность воздуха отрицательно влияет на само строение. Металлическая гаражная конструкция будет быстро ржаветь, кирпичная постройка также со временем станет разрушаться, появится плесень.
  • Выхлопные газы, испарения химических веществ обязательно должны выводиться системой вентиляции наружу. Иначе это негативно отразиться на здоровье автовладельца. Если под гаражом размещен погреб, вредные вещества буду попадать в него, отравляя хранящиеся там продукты.

Вентиляция неотапливаемого гаража. Вентиляция гаража зимой

В небольшом гараже достаточно организовать естественное проветривание, обустроив его приточными, вытяжными каналами. Улучшить можно с помощью вентиляторов, которые усилят циркуляцию воздушных потоков. Зимой воздушная тяга достаточно сильная за счет большого перепада температур внутри гаража и снаружи. Регулировать потоки помогут установленные внутри вентиляционных труб заслонки.

Также по возможности зимой следует прогревать гаражное помещение отопительными приборами, чтобы просушить его, убрать избыточную влагу от растаявшего снега, улучшить рециркуляцию воздухопотоков внутри гаража, смотровой ямы, а также подвала.

Следует помнить, что при вентилировании смотровой ямы автомобиль нельзя ставить на выходе отработанного воздуха из нее. Отводимый воздухопоток, особенно зимой, более влажный, при продолжительном контакте с ним кузовной металл будет корродировать.

Как сделать вентиляцию в погребе. Как сделать расчёт и смонтировать вентиляцию в подвале своими руками

Проект дома с подвальным помещением в обязательном порядке предусматривает расчёт вентиляционной системы. Но иногда вентиляция устраивается значительно позже строительства дома, часто самостоятельно и без проекта.

Основной вопрос при установке вентсистемы своими силами — выбор труб и правильный расчёт их диаметра.

Выбор труб

Трубы для вентканалов могут быть металлическими, пластиковыми, асбоцементными и даже деревянными:

  1. С точки зрения простоты монтажа лучше всего подойдут изделия из ПВХ, к тому же для них в продаже имеются необходимые муфты, отводы, прокладки и разного рода крепёжные изделия.
  2. Наиболее дешёвым вариантом можно считать изготовление деревянных труб-коробов.
  3. Металлические трубы наиболее долговечны, но сложны в монтаже и довольно дороги.
  4. Асбоцементные изделия тяжёлые и не относятся к экологически безопасным, но по долговечности не уступают металлическим.

Вытяжные трубы из подвала нередко выполняются в виде кирпичной кладки вдоль дома. Такой вентиляционный канал делается для обеспечения вентилирования всего строения и соединяется с общей вентсистемой.

Подготовка

Для устройства естественного вентилирования подвального помещения необходимо провести ряд подготовительных работ.

Одним из важнейших подготовительных этапов считается просушка, которая обычно проводится летом в пустом подвале и может быть выполнена разными способами:

  1. Открываются все возможные пути для проникновения и выхода воздуха, таким образом помещение проветривается в течение необходимого для полного просыхания времени.
  2. В подвале устанавливается ёмкость с гигроскопическими веществами, которые интенсивно впитывают в себя окружающую влагу. Это может быть ящик с сухой известью или обычной крупной солью.
  3. Для ускорения просушки можно поместить в погреб домашний бытовой вентилятор. Два-три дня работы вентилятора с открытыми люками и заслонками достаточно для полной просушки.
  4. Возможно просушивание подвального помещения с помощью различных нагревательных и отопительных приборов, например: тепловая пушка, электрообогреватель или небольшая переносная дровяная печь.

Вторым, обязательным после просушки, этапом следует считать гидроизоляцию стен и пола. Вариантов защиты подвальных поверхностей от влаги много, их выбор зависит от назначения помещения и финансовых возможностей владельца.

Стены в простейшем кирпичном или бетонном исполнении пропитываются гидроизоляционными составами, выбор которых в торговле очень большой. Гидроизоляцию полов можно выполнить эффективным и недорогим традиционным способом:

  1. Поверхность пола засыпается слоем камней с трамбовкой.
  2. Замешивается густой раствор примерно равных пропорций глины и песка.
  3. Смесь наносится слоем до 10-15 см на поверхность пола с трамбовкой и тщательным заполнением между камнями.
  4. Слой выравнивается и покрывается уплотняющим слоем крупнозернистого песка.

Глиняная изоляция естественным образом просыхает в течение 30 дней. Для хранения продуктов глиняная набивка – лучший по экологичности, безопасности и стоимости вариант.

К монтажу вентиляции в подвале своими руками можно приступать после полной просушки и устройства гидроизоляции.

Как рассчитать диаметр труб

Диаметр труб определяется исходя из площади подвала. Площадь воздуховода в сечении должна быть не менее 26 см2 на 1 м2 площади погреба.

Практический расчёт для подвала в 20 м2 будет выглядеть примерно так:

  • общая площадь входных приточных труб в сечении 26 Х 20 = 520 см2;
  • общая площадь труб вытяжки должна быть на 15 % больше приточных 520 Х 1,15 = 598 см2;
  • площадь сечения трубы диаметром 150 мм = 177 см2;
  • потребность в приточных трубах диаметром 150 мм составит 3 шт., а для вытяжки – столько же плюс одна труба на 100 мм.

Длина труб притока зависит от расположения входных отверстий. Длина вытяжных труб рассчитывается по высоте дома плюс 1,5 м.

Монтаж

Для помещения погреба небольшой площади существует несколько основных правил и норм устройства вентиляции, проверенных на практике, несложных в понимании и исполнении:

  1. Составляется общая схема вентиляционной системы.
  2. Пробиваются отверстия в цоколе либо в другом месте для притока воздуха.
  3. Монтируется приточный канал с расположением нижнего отверстия у пола не выше 0,5 м.
  4. При необходимости в канале устраиваются повороты не более чем в 90°.
  5. Труба крепится к стене либо иным способом, стыки в проёме герметично изолируются.
  6. Верхний конец приточной трубы выполняется заподлицо с наружной поверхностью.
  7. Вытяжные изделия монтируются под потолком на максимальной высоте.
  8. Несколько вытяжных труб соединятся в общий канал по суммарной площади.
  9. Внешняя часть трубы устраивается строго вертикально, как минимум немного выше конька крыши, сверху монтируется дефлектор.

Точный расчёт диаметров, надёжный крепёж труб, защитные решётки, правильное расположение входа и выхода воздуха гарантируют надёжную циркуляцию воздушных потоков.

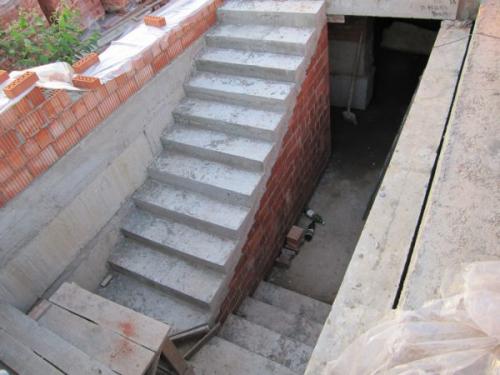

Как сделать погреб в гараже. Виды погребов

Как построить погреб в гараже подходящего вида из всех существующих? Необходимо изучить все возможные варианты обустройства и выбрать приемлемый.

Обустройство погреба в гараже с хозблоком возможно двух типов — расположенные под домом или стоящие отдельно. Поскольку интересующий нас своими руками погреб в гараже не строится отдельно, то его вид можно определить глубиной размещения.

Гараж своими руками с погребом может быть оснащен ямой для закладки продукции на зиму. Сделать такую конструкцию очень просто даже из смотровой ямы, особенно если взять цистерну и вкопать её в землю. Это самый элементарный метод, как обустроить погреб.

В готовом гараже можно вырыть яму небольшого размера для закладки овощей на хранение. Такой вариант сделать совсем не сложно, работы примерно такие же, как и в случае с смотровой ямой, обустраиваемой в гаражном помещении, но некоторые владельцы упрощают работы, используя для этих нужд емкость, которую заглубляют в грунт целиком.

Как сделать погреб в гараже. Виды погребов

Полузаглубленный

Такое хранилище можно сделать даже на переувлажненных местностях, поскольку его глубина всего около метра. Стены такой ямы заливаются шлакобетоном или обычным бетонным раствором, выкладываются кирпичом. Гидроизоляция требует применения оклеечного типа или обмазки.

Полностью заглубленный

Наиболее популярная разновидность подземных хранилищ, яма которых копается на 3 метра вглубь. Такое обустройство требует изучения уровня грунтовых вод. Оптимальным будет дно конструкции на полметра выше подземной воды.

Вентиляция погреба в гараже зимой. Сообщества › Гараж Мечты › Блог › Вентиляция в погребах

Маленькими шажочками, но продолжаю доводить вентиляционную систему своего гаража до приемлемого состояния.

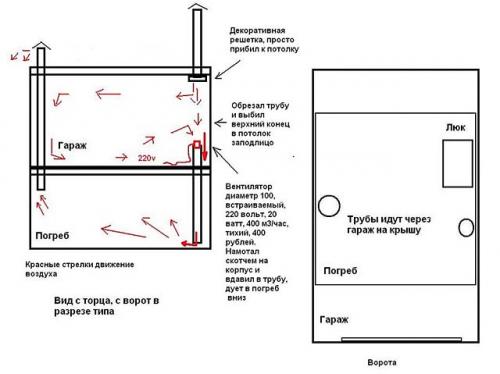

Приобретённый мною гараж изначально обладал вот такой системой вентиляции:

После долгого и упорного бодания с жутким конденсатом под крышей, я врезал вторую вытяжную трубу под основание этой самой крыши, а приточку воткнул прям в одну из створок ворот — у меня просто очень толстые фронтальные стены толщиной в 4 кирпича, пробить их мне не представляется возможным.

В итоге такой схемой конденсат я победил, реально в основном помещении и под сводом комфортный сухой воздух.

Теперь я решил взяться за погреба! Один из них вообще был глухой, а другой имеет соответственно только отточку в стене. Проблема та же — просто чудовищный конденсат на потолках погребов!

Первая моя попытка решить вопрос не стоила мне никаких трудозатрат — я соединил подвальные помещения и сделал достаточно кривую приточку в одно из помещений

Результата ноль вообще, с потолка просто водопад! Причём он даже не с мокрой земли берётся — я застилал пол гидроизолом, но в итоге получившееся корыто просто наполнялось водой, капающей с потолка((( Пришлось убрать, чтобы вода уходила в грунт.

Короче, идея теперь следующая — изолировать подвальные помещения друг от друга и сделать отдельные вытяжки на крышу, НО! Я не имею возможности сделать приток воздухас улицы!

Правильная вентиляция гаража с подвалом. Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха . А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару .

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003 , в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

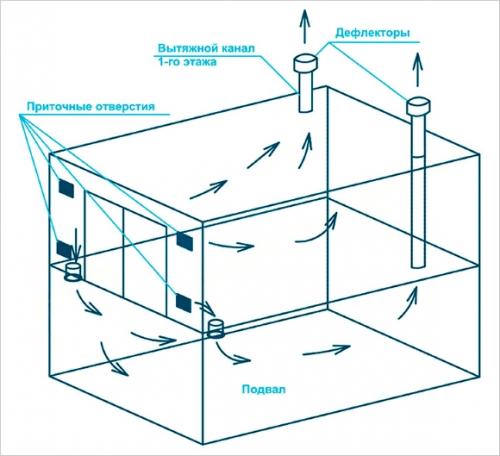

Правильная вентиляция в гараже с подвалом — схема:
Правильная вентиляция гаража с подвалом. Погреб в гараже — вентиляция

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

  • естественная , когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
  • принудительная , использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию . Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево . При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку , чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов . Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции . Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции .


Правильная вентиляция гаража с подвалом. Погреб в гараже — вентиляция
